回転ノズル ロングタイプ
ご注意
- ノズル回転が不安定な場合、ノズル先端から見て時計方向に十数回指で回転させた後、エアを供給してください。

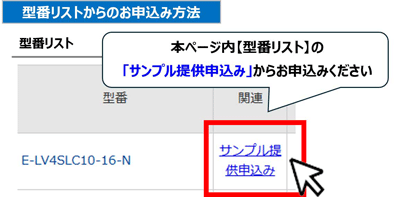

- サンプル貸し出しサービスを開始しました。サービス概要・お申し込みはこちら。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が4型番あります。

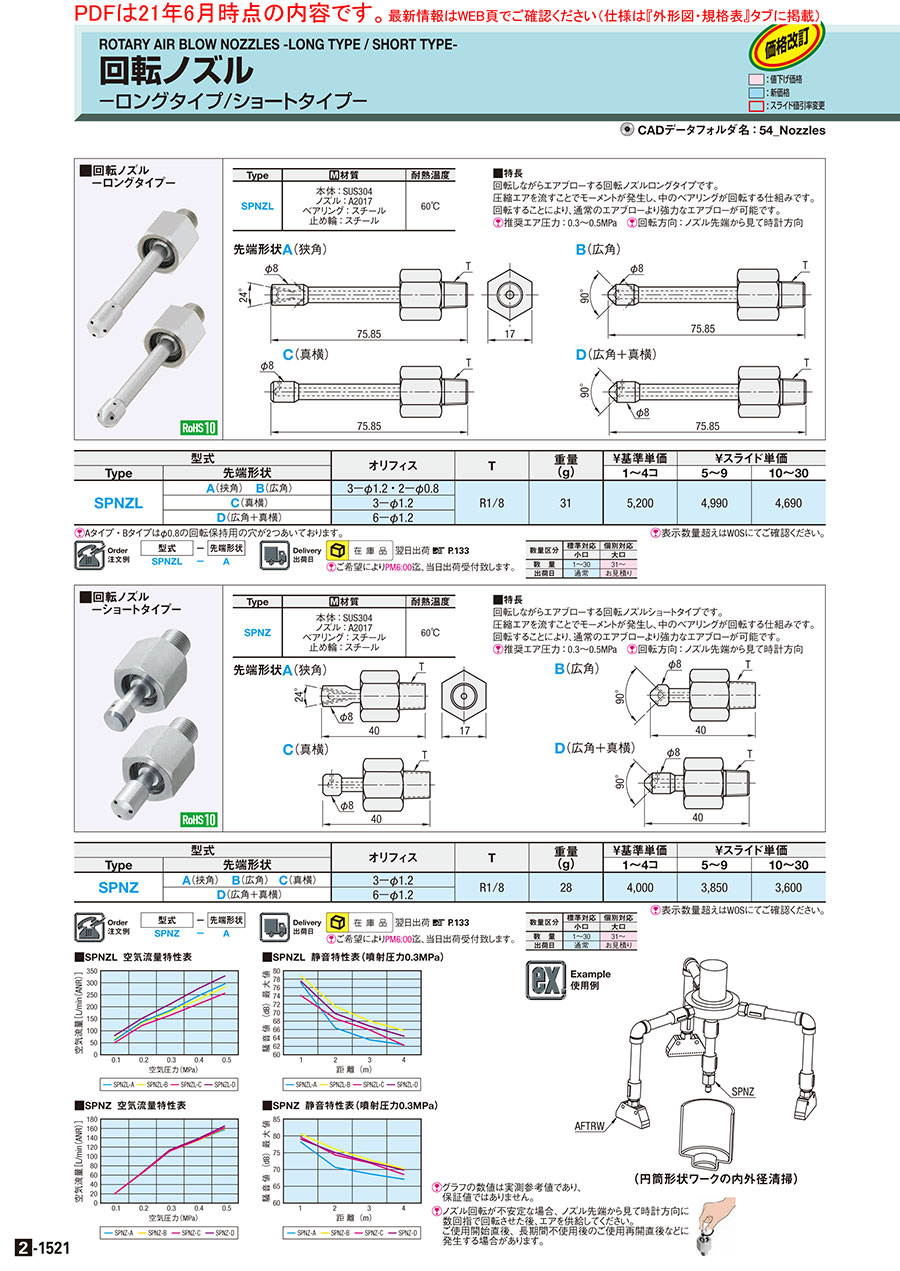

外形図・規格表
[ ! ]推奨エア圧力：0.3～0.5MPa[ ! ]回転方向：ノズル先端から見て時計方向
| 先端形状A（狭角） | B（広角） | |
 |  | |
| C（真横） | D（広角＋真横） | |
 |  |
| Type | [ M ]材質 | 耐熱温度 |
| SPNZL | 本体：SUS304 ノズル：A2017 ベアリング：スチール 止め輪：スチール | 60℃ |
規格表
| 型式 | − | 先端形状 |
| SPNZL | − | A |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]Aタイプ・Bタイプはφ0.8の回転保持用の穴が2つあいております。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | オリフィス | T | 質量 (g) | ￥基準単価 | ￥スライド単価 | ||
| Type | 先端形状 | 1～4コ | 5～9 | 10～30 | |||
| SPNZL | A(挟角) B(広角) | 3×φ1.2・2×φ0.8 | R1/8 | 31 | 5,460 | 5,240 | 4,920 |
| C(真横) | 3×φ1.2 | ||||||
| D(広角＋真横) | 6×φ1.2 | ||||||
[ ! ]Aタイプ・Bタイプはφ0.8の回転保持用の穴が2つあいております。
[ ! ]ノズル回転が不安定な場合、ノズル先端から見て時計方向に数回指で回転させた後、エアを供給してください。
ご使用開始直後、長期間不使用後のご使用再開直後などに発生する場合があります。
ご使用開始直後、長期間不使用後のご使用再開直後などに発生する場合があります。
詳細情報
基本情報
◆特徴：円筒のワークの中身をブローすることが可能。回転しながらエアブローするため、
通常より強力なエアブローが可能です。
先端形状が「狭角」「広角」「真横」「広角＋真横」から選べます。
※ショートタイプを希望される方は【SPNZ】からご選定ください。
◆エア源：コンプレッサー ◆耐熱温度：60℃
◆技術データはこちらから
ご注意
- ノズル回転が不安定な場合、ノズル先端から見て時計方向に十数回指で回転させた後、エアを供給してください。
- サンプル貸し出しサービスを開始しました。サービス概要・お申し込みはこちら。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様
仕様・概要
■特長
回転しながらエアブローする回転ノズルロングタイプです。
圧縮エアを流すことでモーメントが発生し、中のベアリングが回転する仕組みです。
回転することにより、通常のエアブローより強力なエアブローが可能です。
回転しながらエアブローする回転ノズルロングタイプです。
圧縮エアを流すことでモーメントが発生し、中のベアリングが回転する仕組みです。
回転することにより、通常のエアブローより強力なエアブローが可能です。
商品担当おすすめ
ミスミ
エアブローノズル おねじ・めねじ/ローレットあやめ/ターミナルブロック 焼鈍し・無し
おねじ（焼鈍し・焼鈍し無し）、めねじ（焼鈍し・焼鈍し無し）、ローレットあやめ（焼鈍し）、ターミナルブロック（焼鈍し）から選定いただけます。
回転ノズル ロングタイプのレビュー
穴の中の水滴を除去するために使用
4
4.02019/06/25
穴の中で加工した後に、商品を取り出したときに水滴が落ちないようにするために使用してます。ロボットが加工をしているので、人...もっと読む
5人が参考にしています。
エアーブローに使用しています。
4
4.02023/08/23
円筒形ステンレス製品の切削後の内側部に付いた、切削油のエアーブローに使用しています。機能面では十分満足していますが、本体...もっと読む
0人が参考にしています。
交換部品用
4
4.02022/01/06
部品交換交換用として購入しました。
納期も早くとても助かります。
0人が参考にしています。
