ミスミ

ラウンドエアノズル　標準金属タイプ

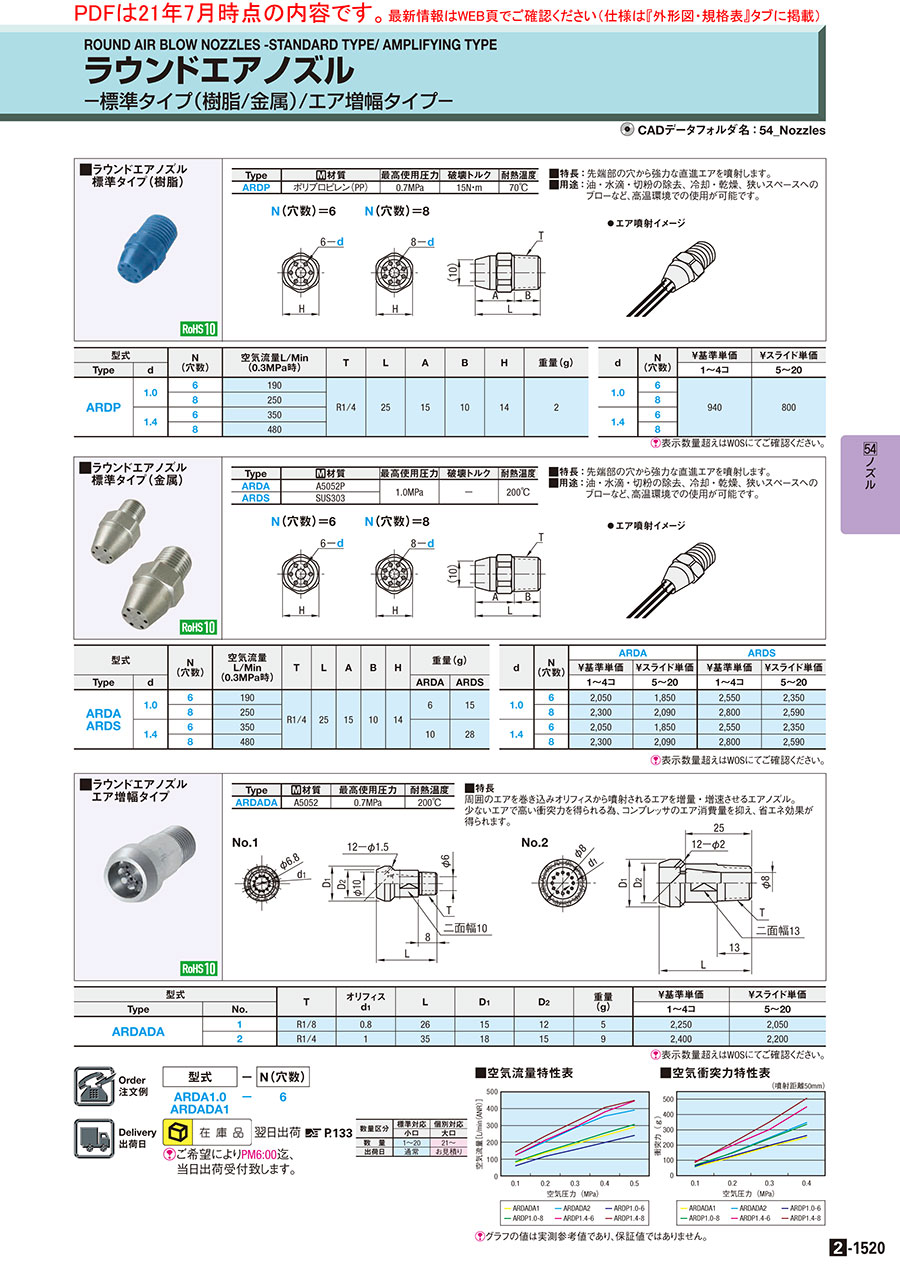

カタログ |P.2-1520

数量スライド割引
一部当日出荷可能

平均満足度3.0

この商品のレビューをみる（1件）

通常単価(税別): 2,370円～3,230円

税込単価: 2,607円～3,553円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

円錐噴射エアノズル

4.9

通常価格(税別)： 2,080円 (税込価格：2,288円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ラウンドエアノズル　エア増幅タイプ

4.5

通常価格(税別)： 2,600円 (税込価格：2,860円)

通常出荷日：在庫品1日目

◆特徴：先端部の穴から強力な直進エアを噴射する金属性エアノズルです。◆用途：油...

詳細情報を確認する

環境対応
RoHS対応（10物質）
スプレー形状
ラウンド・拡散
エアー源
コンプレッサー
ブロータイプ
標準
種類
ラウンドタイプ
使用流体
圧縮空気
使用圧力範囲 (MPa)
::1.0
ねじ呼び径 1
R1/4
ねじ形状
おねじ

ご注意

サンプル貸し出しサービスを開始しました。サービス概要・お申し込みはこちら。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が8型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

N（穴数）＝6		N（穴数）＝8		●エア噴射イメージ

Type	[ M ]材質	最高使用圧力	破壊トルク	耐熱温度
ARDA	A5052P	1.0MPa	－	200℃
ARDS	SUS303	1.0MPa	－	200℃

規格表

型式	−	N(穴数)
ARDA1.0 ARDADA1	−	6

型式		N (穴数)	空気流量 L/Min (0.3MPa時)	T	L	A	B	H	質量(g)
Type	d								ARDA	ARDS
ARDA ARDS	1.0	6	190	R1/4	25	15	10	14	6	15
		8	250
	1.4	6	350						10	28
		8	480

型番リスト

表示件数

型番

特性・用途

材質

詳細材質

穴径

(mm)

穴数

(個)

空気流量(0.3MPa時)

(NL/min)

RoHS?

最小発注数量

非磁性 / 耐熱性	[アルミニウム] A5052P	A5052	1.0	6	190	10	1個
非磁性 / 耐熱性	[アルミニウム] A5052P	A5052	1.0	8	250	10	1個
非磁性 / 耐熱性	[アルミニウム] A5052P	A5052	1.4	6	350	10	1個
非磁性 / 耐熱性	[アルミニウム] A5052P	A5052	1.4	8	480	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] SUS303	SUS303	1.0	6	190	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] SUS303	SUS303	1.0	8	250	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] SUS303	SUS303	1.4	6	350	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] SUS303	SUS303	1.4	8	480	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,370円 ( 2,607円 )	在庫品1日目当日出荷可能
2,660円 ( 2,926円 )	在庫品1日目当日出荷可能
2,370円 ( 2,607円 )	7日目
2,660円 ( 2,926円 )	在庫品1日目当日出荷可能
2,950円 ( 3,245円 )	在庫品1日目当日出荷可能
3,230円 ( 3,553円 )	在庫品1日目当日出荷可能
2,950円 ( 3,245円 )	在庫品1日目当日出荷可能
3,230円 ( 3,553円 )	在庫品1日目当日出荷可能

基本情報

◆特徴：先端部の穴から強力な直進エアを噴射する金属性エアノズルです。
◆用途：油・水滴・切り子の除去、冷却・乾燥、狭いスペースへのブローなど高温環境での使用が可能です。
◆エア源：コンプレッサー ◆噴射形状：ラウンド

ご注意

サンプル貸し出しサービスを開始しました。サービス概要・お申し込みはこちら。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

d	N (穴数)	ARDA		ARDS
		￥基準単価	￥スライド単価	￥基準単価	￥スライド単価
		1～4コ	5～20	1～4コ	5～20
1.0	6	2,150	1,940	2,680	2,470
1.0	8	2,420	2,190	2,940	2,720
1.4	6	2,150	1,940	2,680	2,470
1.4	8	2,420	2,190	2,940	2,720

[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～20	21～
出荷日	通常	お見積り

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■空気流量特性表		■空気衝突力特性表

[ ! ]グラフの値は実測参考値であり、保証値ではありません。

■特長：先端部の穴から強力な直進エアを噴射します。
■用途：油・水滴・切粉の除去、冷却・乾燥、狭いスペースへの
ブローなど、高温環境での使用が可能です。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
エアブローノズルおねじ・めねじ/ローレットあやめ/ターミナルブロック焼鈍し・無し
おねじ（焼鈍し・焼鈍し無し）、めねじ（焼鈍し・焼鈍し無し）、ローレットあやめ（焼鈍し）、ターミナルブロック（焼鈍し）から選定いただけます。
ミスミ
フラットエアノズル　標準タイプ　ABS樹脂製
取り付け角度がフラットタイプのABS樹脂製エアノズルです。
ミスミ
フラットエアノズル　エア増幅幅広タイプ
噴射口幅94mmの幅広な樹脂製、増幅幅広タイプのエアノズルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
