ミスミ

フラットエアノズル　コンパクトタイプ　金属タイプ

カタログ |P.2-1512

数量スライド割引
当日出荷可能

通常単価(税別): 6,930円

税込単価: 7,623円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

◆特徴：＜大口割引強化！＞全長30mm、噴射口幅33mmのコンパクトな金属（A...

環境対応
RoHS対応（10物質）
特性・用途
低発塵 / 導電性・帯電防止
スプレー形状
ストレート
エアー源
コンプレッサー
材質
アルミニウム
詳細材質
ADC12
取付角度
フラット
ブロータイプ
標準
種類
フラットタイプ
使用圧力範囲 (MPa)
::0.7
ねじ呼び径 1
R1/8
形状
コンパクトタイプ
空気流量(0.3MPa時) (NL/min)
220
ねじ形状
おねじ

ご注意

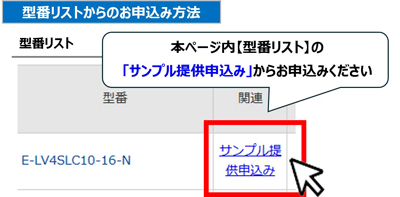

サンプル貸し出しサービスを開始しました。サービス概要・お申し込みはこちら。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番:

AFTCA7

解除

閲覧中の商品と併せてご検討ください

ねじ変換継手 SUS316・SUS303・SS400・黄銅

六角支柱－片端おねじ片端めねじ【全長公差バラつき保証タイプ・標準タイプ】

－閉じる

AFTCA7の仕様・寸法情報

環境対応

RoHS対応（10物質）

特性・用途

低発塵 / 導電性・帯電防止

スプレー形状

ストレート

エアー源

コンプレッサー

材質

[アルミニウム] アルミニウム

詳細材質

ADC12

取付角度

フラット

ブロータイプ

標準

種類

[エアノズル] フラットタイプ

使用圧力範囲(MPa)

～0.7

ねじ呼び径 1

R1/8

形状

コンパクトタイプ

空気流量(0.3MPa時)(NL/min)

220

ねじ形状

おねじ

RoHS?

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

Type	[ M ]材質	[ S ]表面処理	最高使用圧力	耐熱温度
AFTCA	ADC12	無電解ニッケルメッキ	0.7MPa	200℃

規格表

型式

AFTCA7

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		オリフィス	空気流量NL/Min (0.3MPa時)	質量 (g)	￥基準単価	￥スライド単価
Type	No.	オリフィス	空気流量NL/Min (0.3MPa時)	質量 (g)	1～4コ	5～9	10～19	20～30
AFTCA	7	5×φ0.8・6×φ1.0	220	17	6,300	6,090	5,780	5,250

[ ! ]表示数量超えはWOSにてご確認ください。

型番リスト

表示件数

型番

AFTCA7

RoHS?	最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

6,930円

( 7,623円 )

在庫品1日目当日出荷可能

基本情報

◆特徴：＜大口割引強化！＞全長30mm、噴射口幅33mmのコンパクトな金属（ADC12）製エアノズルです。表面処理には無電解ニッケルメッキを施しています。コンパクトタイプで樹脂製をご希望のお客様は【AFTC】をご選定ください。

◆エア源：コンプレッサー ◆噴射形状：ストレート
◆最高使用圧力：0.7MPa ◆耐熱温度：200℃

◆技術データはこちらから

ご注意

サンプル貸し出しサービスを開始しました。サービス概要・お申し込みはこちら。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～30	31～
出荷日	通常	お見積り

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■空気流量特性表	■静音特性表	■空気衝突力特性表

[ ! ]グラフの数値は実測参考値であり、保証値ではありません。

■特長
標準タイプ（AFTSP）に比べコンパクト化（幅：約40％、全長：約60％）。
[ ! ]破損防止の注意事項
・ねじの締めこみ過ぎにご注意ください。
・ねじに衝撃を与えないようご注意ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
