エアブローノズル ユニットタイプ
- 通常単価(税別)
- -
- 税込単価
- -
◆特徴：継手、銅管、先端ノズルがユニット化されているので組み付けが不要。 任意の角度で曲げられま...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

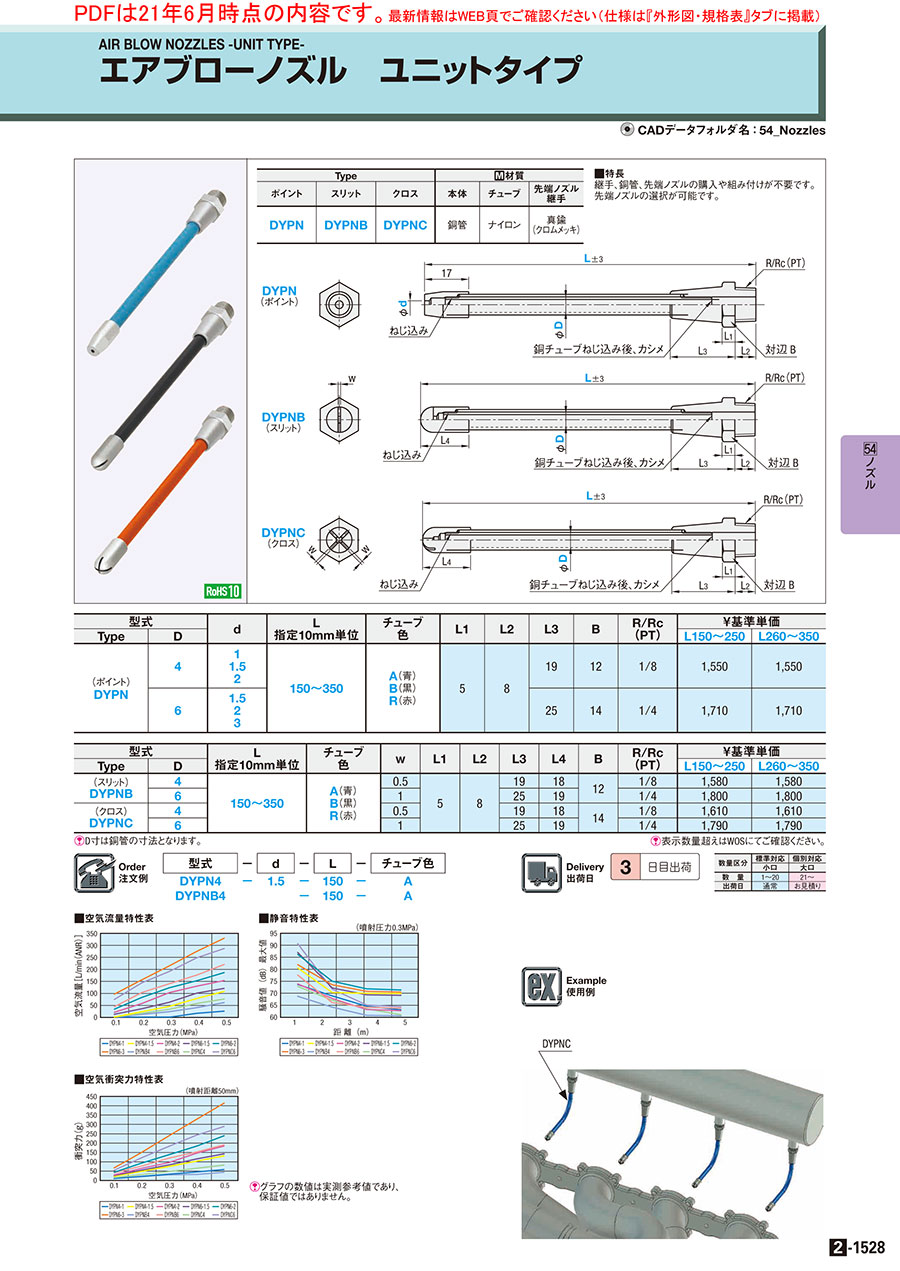

外形図・規格表
（ポイント）
（スリット）
（クロス）
| Type | [ M ]材質 | ||||
| ポイント | スリット | クロス | 本体 | チューブ | 先端ノズル 継手 |
| DYPN | DYPNB | DYPNC | 銅管 | ナイロン | 真鍮 (クロムメッキ) |
規格表
| 型式 | － | d | － | L | － | チューブ色 |
| DYPN4 | － | 1.5 | － | 150 | － | A |
| DYPNB4 | － | 150 | － | A |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | d | L 指定10mm単位 | チューブ 色 | L1 | L2 | L3 | B | R/Rc (PT) | ￥基準単価 | ||
| Type | D | L150～250 | L260～350 | ||||||||
| (ポイント) DYPN | 4 | 1 1.5 2 | 150～350 | A(青) B(黒) R(赤) | 5 | 8 | 19 | 12 | 1/8 | 1,630 | 1,630 |
| 6 | 1.5 2 3 | 25 | 14 | 1/4 | 1,800 | 1,800 | |||||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L 指定10mm単位 | チューブ 色 | ｗ | L1 | L2 | L3 | L4 | B | R/Rc (PT) | ￥基準単価 | ||
| Type | D | L150～250 | L260～350 | |||||||||
| (スリット) DYPNB | 4 | 150～350 | A(青) B(黒) R(赤) | 0.5 | 5 | 8 | 19 | 18 | 12 | 1/8 | 1,660 | 1,660 |
| 6 | 1 | 25 | 19 | 1/4 | 1,890 | 1,890 | ||||||
| (クロス) DYPNC | 4 | 0.5 | 19 | 18 | 14 | 1/8 | 1,690 | 1,690 | ||||
| 6 | 1 | 25 | 19 | 1/4 | 1,880 | 1,880 | ||||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
◆特徴：継手、銅管、先端ノズルがユニット化されているので組み付けが不要。
任意の角度で曲げられます。部品管理の手間が削減できます。
先端形状がポイント（DYPN)、スリット（DYPNB）、クロス（DYPNC）から選定可能。
長さも150～350mmまで10mm単位で選定可能。チューブの色は青、黒、赤の３種類。
◆エア源：コンプレッサー
◆材質：本体（銅管）、チューブ（ナイロン）、先端ノズル・継手（真鍮）
◆技術データはこちらから
◆無償サンプル貸出はこちらからbr>◆使用事例はこちらから
ご注意
- 継手等に接続したまま曲げると根元に加重が加わり破損する恐れがあります。必ず本商品単体で曲げた後接続しご使用ください。
- 本製品の曲げ加工は、できる限り1回で最終形状を決定してください。繰り返し曲げ直すと、金属疲労や亀裂の発生など破損の原因となりますので、ご注意ください。
- サンプル貸し出しサービスを開始しました。サービス概要・お申し込みはこちら。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様
仕様・概要
| ■空気流量特性表 | ■静音特性表 | |
 |  | |
| ■空気衝突力特性表 | ||
 |
継手、銅管、先端ノズルの購入や組み付けが不要です。
先端ノズルの選択が可能です。
使用例
商品担当おすすめ
ミスミ
エアブローノズル おねじ・めねじ/ローレットあやめ/ターミナルブロック 焼鈍し・無し
おねじ（焼鈍し・焼鈍し無し）、めねじ（焼鈍し・焼鈍し無し）、ローレットあやめ（焼鈍し）、ターミナルブロック（焼鈍し）から選定いただけます。
ミスミからのコメント
本体部分は銅管となりますので最小曲げRの情報がなく、ご不便をお掛けし申し訳ございませんでした。こちらは参考値として情報をご用意するようにいたします。また銅チューブについては、カシメ＋接着剤を使用しておりますが、カシメ機構であるため回転方向に若干の遊びがでてしまいます。尚、回転方向に遊びがでないような商品について次回商品開発時の参考とさせていただきます。貴重なご意見をいただきありがとうございました。
ミスミからのコメント
このたびは、商品に関するご意見をいただき、誠にありがとうございます。 商品を取り付けた状態で曲げ作業をされたとのことですが、 ご注意文に記載のとおり、継手などに接続したまま曲げると根元に加重がかかり、破損する恐れがございます。 お手数ですが、必ず本商品単体で曲げた後に接続してご使用くださいますようお願いいたします。 今後ともミスミをご愛顧賜りますよう、よろしくお願い申し上げます。
