【エコノミーシリーズ】 RoHS対応Ｘ軸　クロスローラ　-スチールタイプ　高耐荷重-

数量スライド割引
当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 19,500円～22,500円

税込単価: 21,450円～24,750円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応Ｘ軸アリ溝送りねじ式 -六角レンチ式-

通常価格(税別)： 7,230円 (税込価格：7,953円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 X軸リニアボール

通常価格(税別)： 9,580円 (税込価格：10,538円)

通常出荷日：在庫品1日目

強化クランプを標準装備した高耐荷重なX軸ステージです。＜手動ステージ総合情報ペ...

詳細情報を確認する

種類
本体
移動ガイド
クロスローラ
移動量（範囲選択） (mm)
～±10.0
高さ（範囲） (mm)
15.1～20.0
テーブル材質
S45C
移動量(X距離) (mm)
±6.5
テーブルサイズ(厚み) H (mm)
20
テーブル真直度 (μm)
20
テーブル平行度 (μm)
20
送りツマミ位置
サイド
クランプ
標準
勝手違い
標準
透過穴(テーブルセンタ穴)
なし
テーブル表面処理
無電解ニッケルメッキ

ご注意

当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が28型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

■送りねじ
XSTCG（リード0.5）
XSTBG（リード1.0）■マイクロメータヘッド
XSTL（□40サイズのみ）[ ! ]マイクロタイプLはB寸法が異なります。■テーブル上取付穴寸法
A40 A60 A80

[ M ] 材質　S45C
[ S ] 表面処理　無電解ニッケルメッキ

規格表

型式(Type·A)

XSTCG60

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		上面図							正面図			側面図
Type	A	(B)		移動量(mm)	E	F	(J)	K	D	G	T	P	Q	X	d₁	d₂	ℓ
		マイクロ	送りねじ
XSTL(※のみ) XSTCG XSTBG	40※	27	43	±6.5	8	19	15	20	13	13	20	10	15	32	3.3	6.5	4.5
	60	−	39.4					30						50	4.5	8	4.4
	80	−	45.4					40						70

A	ステージ面 (mm)	耐荷重(Ｎ)^＊		移動精度(μm)		許容モーメント(N・m)			平行度 (μm)	自重(kg)		￥基準単価
A	ステージ面 (mm)	水平	垂直	真直度	平行度	ピッチング	ヨーイング	ローリング	平行度 (μm)	マイクロ	送りねじ	マイクロ	送りねじ
40	40×40	58.8(68.6)	49(49)	20	20	2.75	2.5	3	30	0.26	0.29	21,500	19,500
60	60×60	147(196)				5.8	5.8	5.8		−	0.54	−	21,000
80	80×80	294(392)				19.2	15.1	17.3		−	0.95	−	22,500

[ ! ]マイクロメータヘッド最小読取：10μm/目盛
＊ミスミカタログでは、参考値として、（　）内に静荷重を併記しています。詳細はこちらをご参照ください。

追加工

型式	－	（CR・A…etc.）
XSCTG60	－	CR
XSTL40	－	AZ

Alterations	マイクロメータヘッド位置変更
Spec.	サイド左右勝手違い	センター	センター上下勝手違い
Spec.
Code	CR	A	AZ
￥/1Code	無料	無料	無料

[ ! ]Ｘ軸を縦使いするときの注意点

・正勝手もしくはCR・Aを選択し、X軸を縦使いする場合、マイクロメータヘッド先端を下向きにして取り付けるとステージ面が
下がることがあります。（ばねの引張荷重以上の力がかかると、荷重を受けられずステージ面がずり落ちます。）

・AZを選択し、マイクロメータヘッド先端を下向きにしてX軸を縦使いする場合、マイクロメータヘッドで荷重を受けるため、
ステージ面は下がりません。ただし、X軸で規定されている垂直方向の耐荷重以上の荷重をかけるのは精度が正しく出ない
恐れがありますので、お控えください。

製品比較情報

■当社類似品とエコノミーシリーズの比較

		当社類似品 XTOUGH80	エコノミーシリーズ XSTBG80 XSTCG80
材質		本体：S50C 送りねじ：SUS304	S45C
表面処理		無電解ニッケルメッキ	無電解ニッケルメッキ
テーブルサイズ(厚み) (mm)		36	20
移動量(mm)		±20	±6.5
水平耐荷重(N)		392	294
移動精度	真直度(μm)	15	20
	平行度(μm)	6	20
	ピッチング	50"	保証外
	ヨーイング	30"	保証外
許容モーメント荷重 (N・m)	ピッチング	30.1	19.2
	ヨーイング	25.1	15.1
	ローリング	23.0	17.3
送り方式(ハンドル1回転移動量)(mm)		1.25	0.5/1.0
平行度(μm)		50	30
自重(㎏)		1.78	0.95
RoHS10		対応	対応

※商品によって各スペックが異なりますので、詳細は規格表にてご確認ください

型番リスト

表示件数

型番

送り方式

耐荷重（範囲）

(N)

テーブル長さ（範囲）

(mm)

テーブル幅（範囲）

(mm)

テーブルサイズ(長さ) L

(mm)

テーブルサイズ(幅) W

(mm)

耐荷重

(N)

種類詳細

送り方式（マイクロメータ種類）

送り方式（送りねじ種類）

送り方式（ハンドル1回転移動量）

(mm)

マイクロメータヘッド位置変更

RoHS?

最小発注数量

送りねじ	100.1～	26～40	26～40	40	40	58.8(68.6)	-	-	つまみ操作	1	標準	10	1個
送りねじ	100.1～	26～40	26～40	40	40	58.8(68.6)	-	-	つまみ操作	1	センター(A)	10	1個
送りねじ	100.1～	26～40	26～40	40	40	58.8(68.6)	-	-	つまみ操作	1	センター(A)	10	1個
送りねじ	100.1～	26～40	26～40	40	40	58.8(68.6)	-	-	つまみ操作	1	サイド左右勝手違い(CR)	10	1個
送りねじ	100.1～	41～60	41～60	60	60	147(196)	X軸	-	つまみ操作	1	標準	10	1個
送りねじ	100.1～	41～60	41～60	60	60	147(196)	X軸	-	つまみ操作	1	センター(A)	10	1個
送りねじ	100.1～	41～60	41～60	60	60	147(196)	X軸	-	つまみ操作	1	センター(A)	10	1個
送りねじ	100.1～	41～60	41～60	60	60	147(196)	X軸	-	つまみ操作	1	サイド左右勝手違い(CR)	10	1個
送りねじ	100.1～	61～90	61～90	80	80	294(392)	X軸	-	つまみ操作	1	標準	10	1個
送りねじ	100.1～	61～90	61～90	80	80	294(392)	X軸	-	つまみ操作	1	センター(A)	10	1個
送りねじ	100.1～	61～90	61～90	80	80	294(392)	X軸	-	つまみ操作	1	センター(A)	10	1個
送りねじ	100.1～	61～90	61～90	80	80	294(392)	X軸	-	つまみ操作	1	サイド左右勝手違い(CR)	10	1個
送りねじ	50.1～100.0	26～40	26～40	40	40	58.8(68.6)	-	-	つまみ操作	0.5	標準	10	1個
送りねじ	50.1～100.0	26～40	26～40	40	40	58.8(68.6)	-	-	つまみ操作	0.5	センター(A)	10	1個
送りねじ	50.1～100.0	26～40	26～40	40	40	58.8(68.6)	-	-	つまみ操作	0.5	センター(A)	10	1個
送りねじ	50.1～100.0	26～40	26～40	40	40	58.8(68.6)	-	-	つまみ操作	0.5	サイド左右勝手違い(CR)	10	1個
送りねじ	100.1～	41～60	41～60	60	60	147(196)	X軸	-	つまみ操作	0.5	標準	10	1個
送りねじ	100.1～	41～60	41～60	60	60	147(196)	X軸	-	つまみ操作	0.5	センター(A)	10	1個
送りねじ	100.1～	41～60	41～60	60	60	147(196)	X軸	-	つまみ操作	0.5	センター(A)	10	1個
送りねじ	100.1～	41～60	41～60	60	60	147(196)	X軸	-	つまみ操作	0.5	サイド左右勝手違い(CR)	10	1個
送りねじ	100.1～	61～90	61～90	80	80	294(392)	X軸	-	つまみ操作	0.5	標準	10	1個
送りねじ	100.1～	61～90	61～90	80	80	294(392)	X軸	-	つまみ操作	0.5	センター(A)	10	1個
送りねじ	100.1～	61～90	61～90	80	80	294(392)	X軸	-	つまみ操作	0.5	センター(A)	10	1個
送りねじ	100.1～	61～90	61～90	80	80	294(392)	X軸	-	つまみ操作	0.5	サイド左右勝手違い(CR)	10	1個
マイクロメータヘッド	50.1～100.0	26～40	26～40	40	40	58.8(68.6)	-	標準	-	-	標準	10	1個
マイクロメータヘッド	50.1～100.0	26～40	26～40	40	40	58.8(68.6)	-	標準	-	-	センター(A)	10	1個
マイクロメータヘッド	50.1～100.0	26～40	26～40	40	40	58.8(68.6)	-	標準	-	-	センター(A)	10	1個
マイクロメータヘッド	50.1～100.0	26～40	26～40	40	40	58.8(68.6)	-	標準	-	-	サイド左右勝手違い(CR)	10	1個

通常単価(税別) (税込単価)	通常出荷日

19,500円 ( 21,450円 )	在庫品1日目当日出荷可能
19,500円 ( 21,450円 )	在庫品1日目当日出荷可能
19,500円 ( 21,450円 )	在庫品1日目当日出荷可能
19,500円 ( 21,450円 )	在庫品1日目当日出荷可能
21,000円 ( 23,100円 )	在庫品1日目当日出荷可能
21,000円 ( 23,100円 )	在庫品1日目当日出荷可能
21,000円 ( 23,100円 )	在庫品1日目当日出荷可能
21,000円 ( 23,100円 )	在庫品1日目当日出荷可能
22,500円 ( 24,750円 )	在庫品1日目当日出荷可能
22,500円 ( 24,750円 )	在庫品1日目当日出荷可能
22,500円 ( 24,750円 )	在庫品1日目当日出荷可能
22,500円 ( 24,750円 )	在庫品1日目当日出荷可能
19,500円 ( 21,450円 )	在庫品1日目当日出荷可能
19,500円 ( 21,450円 )	在庫品1日目当日出荷可能
19,500円 ( 21,450円 )	在庫品1日目当日出荷可能
19,500円 ( 21,450円 )	在庫品1日目当日出荷可能
21,000円 ( 23,100円 )	在庫品1日目当日出荷可能
21,000円 ( 23,100円 )	在庫品1日目当日出荷可能
21,000円 ( 23,100円 )	在庫品1日目当日出荷可能
21,000円 ( 23,100円 )	在庫品1日目当日出荷可能
22,500円 ( 24,750円 )	在庫品1日目当日出荷可能
22,500円 ( 24,750円 )	在庫品1日目当日出荷可能
22,500円 ( 24,750円 )	在庫品1日目当日出荷可能
22,500円 ( 24,750円 )	在庫品1日目当日出荷可能
21,500円 ( 23,650円 )	在庫品1日目当日出荷可能
21,500円 ( 23,650円 )	在庫品1日目当日出荷可能
21,500円 ( 23,650円 )	在庫品1日目当日出荷可能
21,500円 ( 23,650円 )	在庫品1日目当日出荷可能

基本情報

強化クランプを標準装備した高耐荷重なX軸ステージです。

＜手動ステージ総合情報ページ＞
手動ステージの専用ページをご用意しました。よくあるご質問も含めカタログに載せきれない情報なども多数掲載しています。
選定の際に気になることがございましたらこちらも併せてご確認ください。
https://jp.misumi-ec.com/special/xy_stages/FAカメラ位置調整　特設ページリリースのお知らせ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

A	ステージ面 (mm)	耐荷重(Ｎ)^＊		移動精度(μm)		許容モーメント(N・m)			平行度 (μm)	自重(kg)		￥基準単価
A	ステージ面 (mm)	水平	垂直	真直度	平行度	ピッチング	ヨーイング	ローリング	平行度 (μm)	マイクロ	送りねじ	マイクロ	送りねじ
40	40×40	58.8(68.6)	49(49)	20	20	2.75	2.5	3	30	0.26	0.29	21,500	19,500
60	60×60	147(196)				5.8	5.8	5.8		−	0.54	−	21,000
80	80×80	294(392)				19.2	15.1	17.3		−	0.95	−	22,500

概要・仕様

使用例

垂直取付で送り機構をセンターにしたい場合はAZを選んでください。
その場合ブラケットがステージ下面より飛び出るので左図のように
逃がしを付けるか、段差をつけてください。

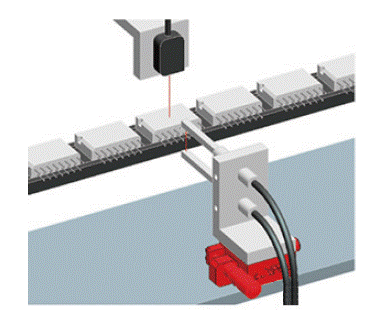

■コンバーターのカシメ有無検出センサ	■コネクタ端子圧入不良検出のセンサ

コンバーターの品種を変更した際に検出センサの位置を簡単に調整できます。	コネクタ端子の品種を変更した際に検出センサの位置を簡単に調整できます。

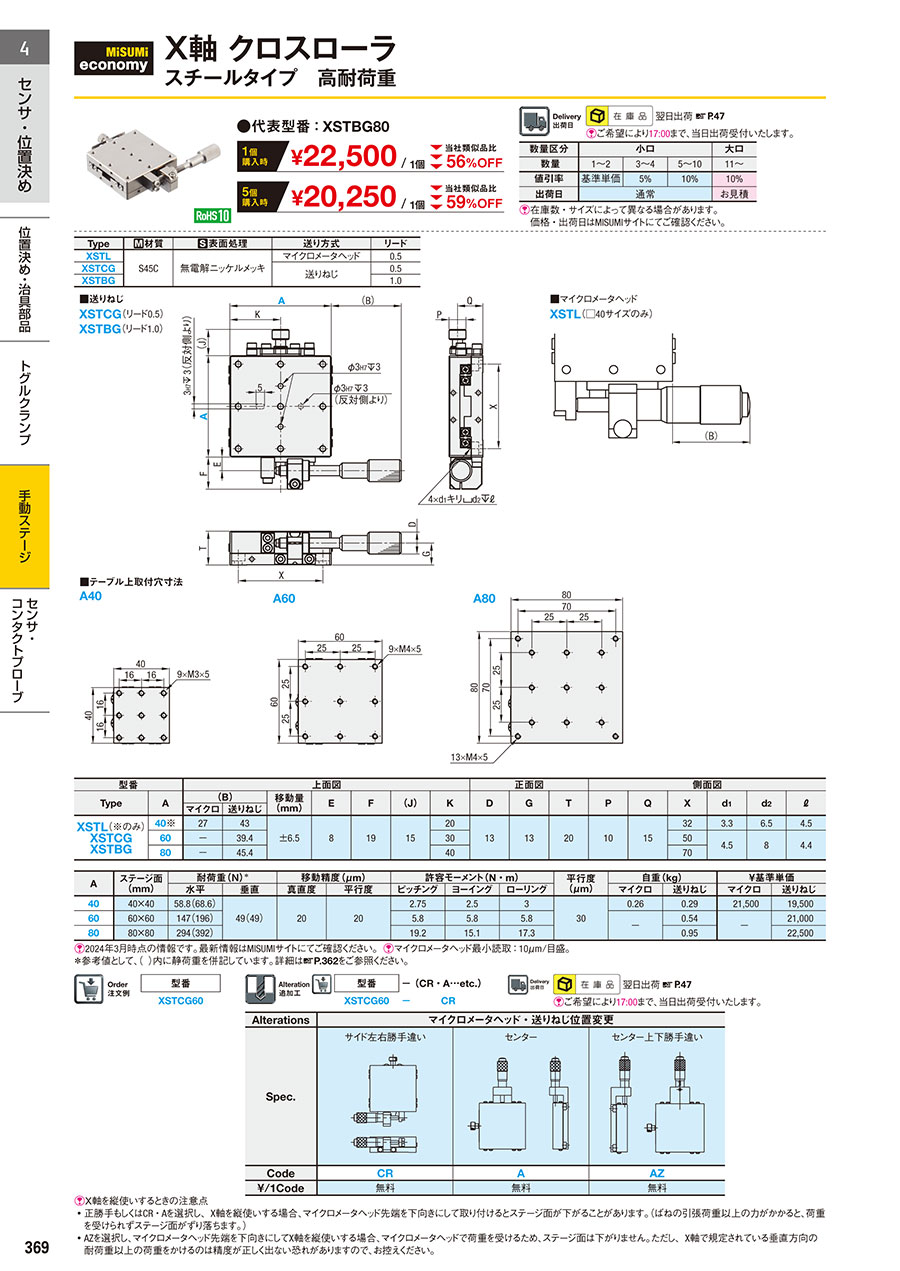

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
