ミスミ
MISUMI economy

【エコノミーシリーズ】 RoHS対応 ＸＹ軸 アリ溝 送りねじ式 -六角レンチ式-

【エコノミーシリーズ】 RoHS対応 ＸＹ軸 アリ溝 送りねじ式 -六角レンチ式-
  • 数量スライド割引
  • 値下げ
  • 当日出荷可能
通常単価(税別)
13,010円～15,550円
税込単価
14,311円～17,105円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

【エコノミーシリーズ】 RoHS対応 ＸＹ軸 アリ溝 正方形

ミスミ

【エコノミーシリーズ】 RoHS対応 ＸＹ軸 アリ溝 正方形
4
通常価格(税別)： 13,660円 (税込価格：15,026円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

【エコノミーシリーズ】 RoHS対応 ＸＹ軸 アリ溝 ラック＆ピニオン式 長方形

ミスミ

【エコノミーシリーズ】 RoHS対応 ＸＹ軸 アリ溝 ラック＆ピニオン式 長方形
5
通常価格(税別)： 17,120円 (税込価格：18,832円)

通常出荷日：在庫品1日目

六角レンチ無しでは調整出来ない為、誤動作防止が可能なXY軸＜手動ステージ総合情...

詳細情報を確認する
  • 送り方式
    送りねじ
  • 移動ガイド
    アリ溝
  • X軸移動量（範囲） (mm)
    ～±10.0
  • Y軸移動量（範囲） (mm)
    ～±10.0
  • テーブル材質
    アルミ合金
  • 透過穴(テーブルセンタ穴)
    なし
  • テーブル真直度 (μm)
    50
  • 送りツマミ位置
    センタ
  • クランプ
    標準
  • テーブル表面処理
    黒アルマイト
  • 送り方式（送りねじ種類）
    六角レンチ操作
  • 送り方式（バーニア目盛付）
    バーニア目盛付

ご注意

  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor
未確定：候補が6型番あります。
数量：

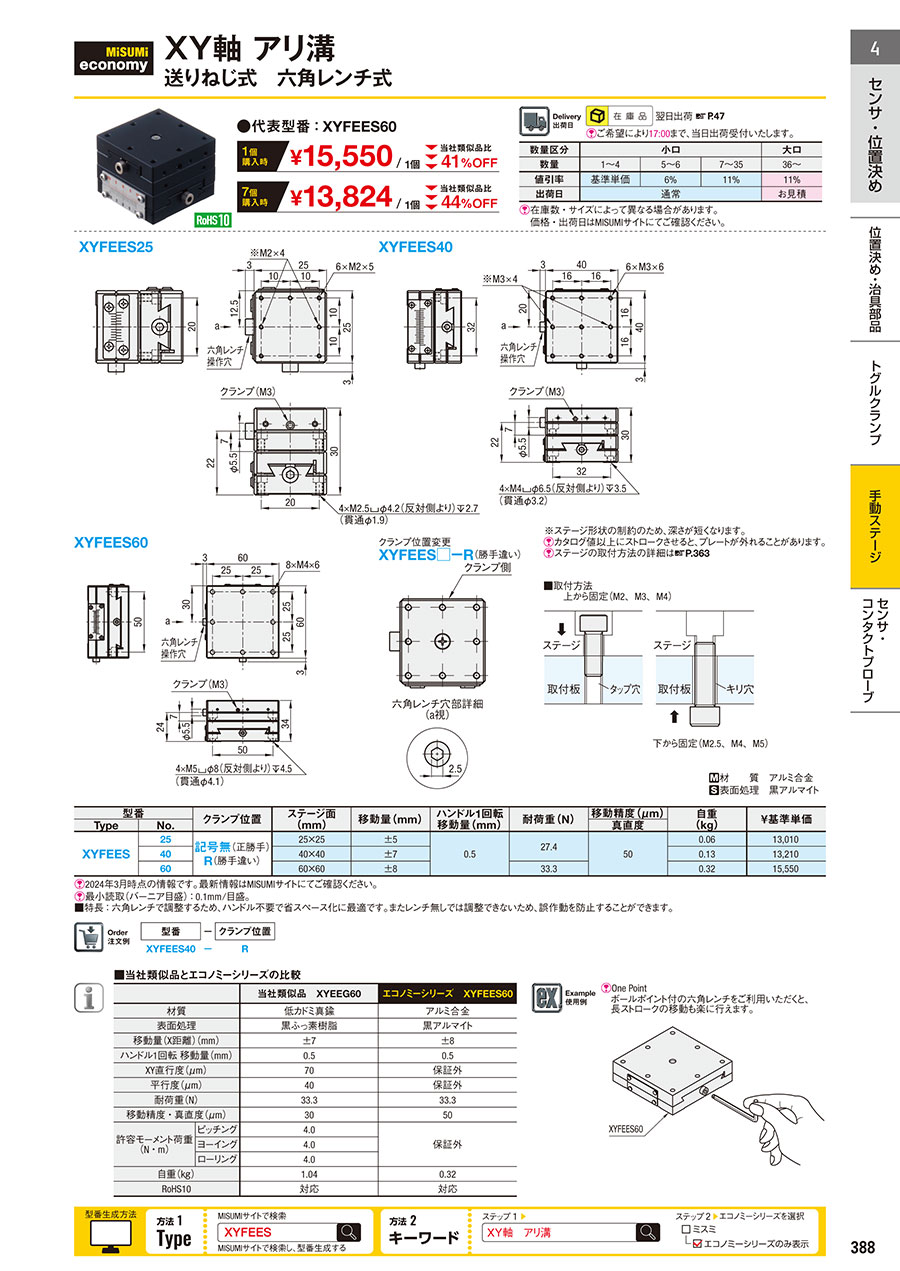

外形図・規格表

外形図
XYFEES25 XYFEES40


  クランプ位置変更
XYFEES60 XYFES□-R（勝手違い）

六角レンチ穴部詳細（a視）
※ステージ形状の制約のため、深さが短くなります。
[ ! ]カタログ値以上にストロークさせると、プレートが外れることがあります。
[ ! ]ステージの取付方法の詳細は（こちら）
[ ! ]詳細寸法はCADデータをご確認ください。
■取付方法
　　上から固定（M2、M3、M4）

           下から固定（M2.5、M4、M5）
[ M ]材質アルミ合金
[ S ]表面処理黒アルマイト
規格表
型式
XYFEES40
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番クランプ位置ステージ面(mm)移動量(mm)ハンドル1回転
移動量(mm)		耐荷重(N)移動精度(μm)自重
(kg)		￥基準単価
TypeNo.真直度
XYFEES25記号無(正勝手)
R(勝手違い)		25×25±50.527.4500.0613,010
4040×40±70.1313,210
6060×60±833.30.3215,550
[ ! ]最小読取（バーニア目盛）：0.1mm/目盛
製品比較情報
■当社類似品とエコノミーシリーズの比較
当社類似品　XYEEG60エコノミーシリーズ　XYFEES60
材質低カドミ真鍮アルミ合金
表面処理黒ふっ素樹脂黒アルマイト
移動量(X距離)(mm)±7±8
ハンドル1回転 移動量(mm)0.50.5
XY直行度(μm)70保証外
平行度(μm)40保証外
耐荷重(N)33.333.3
移動精度・真直度(μm)3050
許容モーメント荷重
(N・m)		ピッチング4.0保証外
ヨーイング4.0
ローリング4.0
自重(㎏)1.040.32
RoHS10対応対応
※商品によって各スペックが異なりますので、詳細は規格表にてご確認ください

型番リスト

表示件数
  • 1
    • 型番
    XYFEES25
    XYFEES25-R
    XYFEES40
    XYFEES40-R
    XYFEES60
    XYFEES60-R

    耐荷重（範囲）

    (N)

    テーブル長さ （範囲）

    (mm)

    テーブル幅 （範囲）

    (mm)

    高さ（範囲）

    (mm)

    テーブルサイズ(長さ) L

    (mm)

    テーブルサイズ(幅) W

    (mm)

    耐荷重

    (N)

    移動量(X距離)

    (mm)

    移動量(Y距離)

    (mm)

    テーブルサイズ(厚み) H

    (mm)

    勝手違い

    		RoHS?最小発注数量
    5.1～30.0
    ～25
    ～25
    25.1～30.0
    25
    25
    27.4
    ±5
    ±5
    30
    標準
    10
    1個
    5.1～30.0
    ～25
    ～25
    25.1～30.0
    25
    25
    27.4
    ±5
    ±5
    30
    左右
    10
    1個
    5.1～30.0
    26～40
    26～40
    25.1～30.0
    40
    40
    27.4
    ±7
    ±7
    30
    標準
    10
    1個
    5.1～30.0
    26～40
    26～40
    25.1～30.0
    40
    40
    27.4
    ±7
    ±7
    30
    左右
    10
    1個
    30.1～50.0
    41～60
    41～60
    30.1～35.0
    60
    60
    33.3
    ±8
    ±8
    34
    標準
    10
    1個
    30.1～50.0
    41～60
    41～60
    30.1～35.0
    60
    60
    33.3
    ±8
    ±8
    34
    左右
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    高品質の代替品
    13,010円
    ( 14,311円 )
    在庫品1日目当日出荷可能

    XYEEG25

    13,010円
    ( 14,311円 )
    在庫品1日目当日出荷可能

    XYEEG25

    13,210円
    ( 14,531円 )
    在庫品1日目当日出荷可能

    XYEEG40

    13,210円
    ( 14,531円 )
    在庫品1日目当日出荷可能

    XYEEG40

    15,550円
    ( 17,105円 )
    在庫品1日目当日出荷可能

    XYEEG60

    15,550円
    ( 17,105円 )
    在庫品1日目当日出荷可能

    XYEEG60

  • 1

    • 詳細情報

    基本情報

    六角レンチ無しでは調整出来ない為、誤動作防止が可能なXY軸

    ＜手動ステージ総合情報ページ＞
    手動ステージの専用ページをご用意しました。よくあるご質問も含めカタログに載せきれない情報なども多数掲載しています。
    選定の際に気になることがございましたらこちらも併せてご確認ください。
    https://jp.misumi-ec.com/special/xy_stages/FAカメラ位置調整　特設ページリリースのお知らせ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
    ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。
    FAカメラ位置調整　事例・商品のご紹介ページ




    ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

    ご注意

    • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    技術情報

    納期・価格



    価格表


    ・下表の価格表は24年3月時点の情報になります。
    ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    型番クランプ位置ステージ面(mm)移動量(mm)ハンドル1回転
    移動量(mm)    		耐荷重(N)移動精度(μm)自重
    (kg)    		￥基準単価
    TypeNo.真直度
    XYFEES25記号無(正勝手)
    R(勝手違い)    		25×25±50.527.4500.0613,010
    4040×40±70.1313,210
    6060×60±833.30.3215,550

    概要・仕様

    使用例
    [ ! ]One Point
    ボールポイント付の六角レンチをご利用いただくと、長ストロークの移動も楽に行えます。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
