未確定：候補が6型番あります。
軸穴径 1 d1(またはd)(φ)
~mm- 3
- 4
- 4.5
- 5
- 6
- 8
- 9
- 10
- 11
- 12
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 22
- 24
- 25
軸穴径 2 d2(またはd)(φ)
~mm- 3
- 4
- 4.5
- 5
- 6
- 8
- 9
- 10
- 11
- 12
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 22
- 24
- 25
許容トルク（範囲）(N・m)
外径 D(φ)
~mm- 19
- 27
- 34
- 39
- 44.8
- 56
許容トルク(N・m)
~mm- 2
- 5
- 8
- 12
- 25
全長(mm)
~mm- 16.9
- 19.3
- 21.8
- 26.5
- 28.5
- 34.8
許容エンドプレイ(mm)
~mm- 0.12
- 0.18
- 0.23
- 0.25
- 0.3
- 0.38
タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 3日以内
ディスク形カップリング -インサイドクランプ方式 芯ズレ防止シングルタイプ
- 通常単価(税別)
- -
- 税込単価
- -
世界初、インサイドクランプ方式！組み付け時の芯ズレを最小限にし、振動を抑制しま...
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 該当なし
- シリーズ
- ディスク形
- 本体材質
- アルミニウム
- 許容ミスアラインメント
- 偏角 / 偏心 / エンドプレイ
- 許容偏心 (mm)
- 0.02
- 許容偏角 (deg)
- 1
- 最高回転数（範囲） (r/min)
- 7,001～10,000
- ディスク材質
- ステンレス
- 最高回転数 (r/min)
- 10000
- 許容偏心範囲 (mm)
- 0.02～0.2
- 分類
- カップリング本体
- シングル/ダブル
- シングル
- 軸穴形状
- 標準穴
- 軸締結方法
- インサイドクランプ
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が6型番あります。

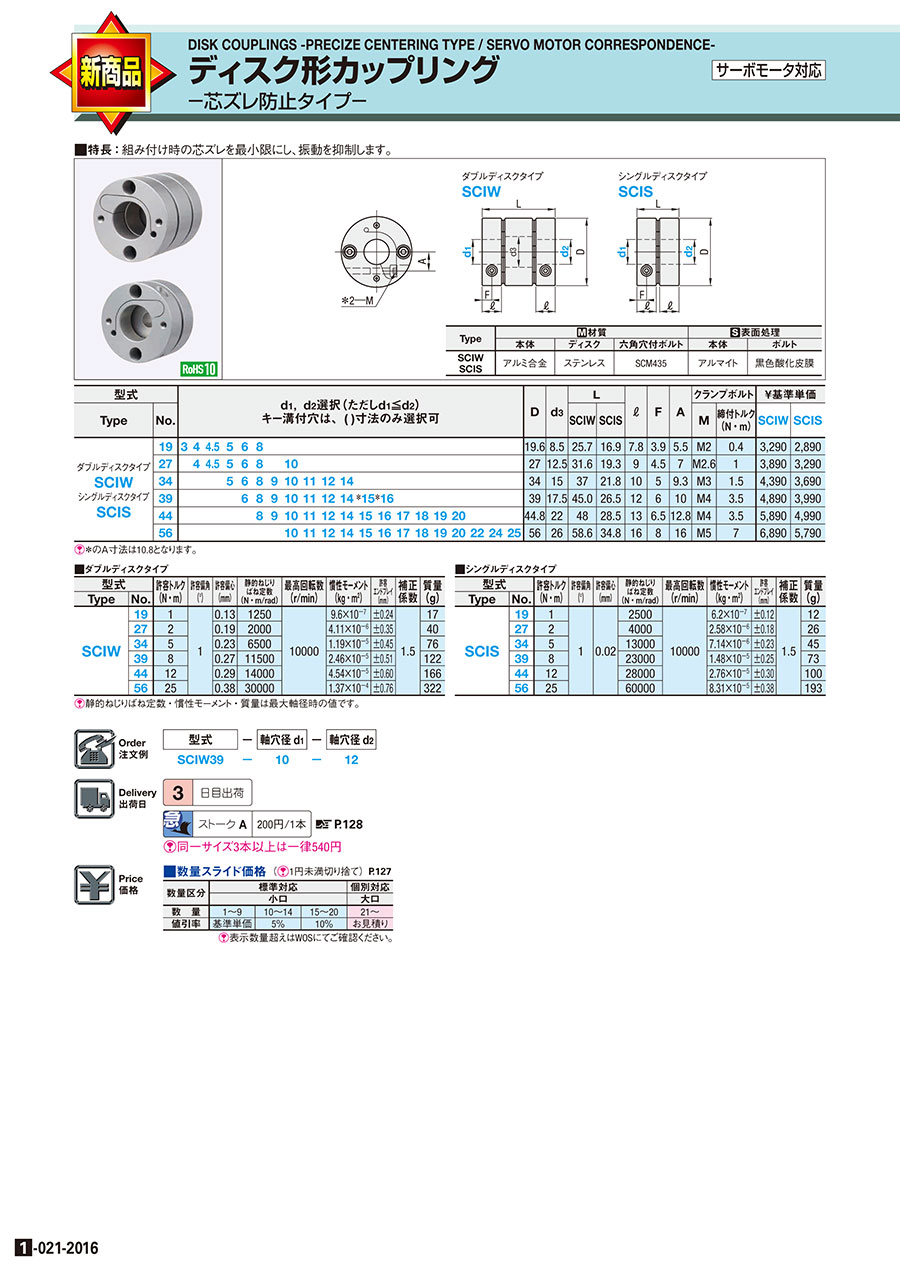

外形図・規格表
外形図
SCIS
シングルディスクタイプ
[ ! ]d1・d2の軸穴径は公差を管理しておりません。
[ ! ]適用軸径の推奨はめあい公差はh6およびh7です。
シングルディスクタイプ
[ ! ]d1・d2の軸穴径は公差を管理しておりません。
[ ! ]適用軸径の推奨はめあい公差はh6およびh7です。
| Type | [ M ]材質 | [ S ]表面処理 | |||
| 本体 | ディスク | 六角穴付ボルト | 本体 | ボルト | |
| SCIS | アルミ合金 | ステンレス | SCM435 | アルマイト | 黒色酸化皮膜 |
規格表
| 型式 | − | 軸穴径d1 | − | 軸穴径d2 |
| SCIS39 | − | 10 | − | 12 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | d1，d2選択(ただしd1≦d2) キー溝付穴は、( )寸法のみ選択可 | D | d3 | L | ℓ | F | A | クランプボルト | ￥基準単価 | |||||||||||||||||||||
| Type | No. | M | 締付トルク (N・m) | |||||||||||||||||||||||||||
| シングルディスクタイプ SCIS | 19 | 3 | 4 | 4.5 | 5 | 6 | 8 | 19.6 | 8.5 | 16.9 | 7.8 | 3.9 | 5.5 | M2 | 0.4 | 3,030 | ||||||||||||||
| 27 | 4 | 4.5 | 5 | 6 | 8 | 10 | 27 | 12.5 | 19.3 | 9 | 4.5 | 7 | M2.6 | 1 | 3,450 | |||||||||||||||
| 34 | 5 | 6 | 8 | 9 | 10 | 11 | 12 | 14 | 34 | 15 | 21.8 | 10 | 5 | 9.3 | M3 | 1.5 | 3,870 | |||||||||||||
| 39 | 6 | 8 | 9 | 10 | 11 | 12 | 14 | ＊15 | ＊16 | 39 | 17.5 | 26.5 | 12 | 6 | 10 | M4 | 3.5 | 4,190 | ||||||||||||
| 44 | 8 | 9 | 10 | 11 | 12 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 44.8 | 22 | 28.5 | 13 | 6.5 | 12.8 | M4 | 3.5 | 5,240 | |||||||||
| 56 | 10 | 11 | 12 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 22 | 24 | 25 | 56 | 26 | 34.8 | 16 | 8 | 16 | M5 | 7 | 6,080 | ||||||||
[ ! ]＊のＡ寸法は10.8となります。
| 型式 | 許容トルク (N・m) | 許容偏角 (°) | 許容偏心 (mm) | 静的ねじり ばね定数 (N・m/rad) | 最高回転数 (r/min) | 慣性モーメント (kg・m2) | 許容 エンドプレイ (mm) | 補正 係数 | 質量 (g) | |
| Type | No. | |||||||||
| SCIS | 19 | 1 | 1 | 0.02 | 2500 | 10000 | 6.2×10－7 | ±0.12 | 1.5 | 12 |
| 27 | 2 | 4000 | 2.58×10－6 | ±0.18 | 26 | |||||
| 34 | 5 | 13000 | 7.14×10－6 | ±0.23 | 45 | |||||
| 39 | 8 | 23000 | 1.48×10－5 | ±0.25 | 73 | |||||
| 44 | 12 | 28000 | 2.76×10－5 | ±0.30 | 100 | |||||
| 56 | 25 | 60000 | 8.31×10－5 | ±0.38 | 193 | |||||
[ ! ]静的ねじりばね定数・慣性モーメント・質量は最大軸径時の値です。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
世界初、インサイドクランプ方式！組み付け時の芯ズレを最小限にし、振動を抑制します。 ロングセラーSCPS の後継品となります。 従来のディスクタイプに比べ芯ズレを最小限にするインサイドクランプ方式にすると軸センタリング精度25%以上向上します。 芯ずれ精度向上による振動減少が期待できます。外径変形もゼロとなります。 半導体業界でのステージ位置決めなど好評いただいております。
