ミスミ

ＬＥＤバー照明　コンパクト均一光タイプ

ＬＥＤバー照明　コンパクト均一光タイプ
  • 形状
    バータイプ
  • IP（防塵防水）
    IP65
  • 形状
    バータイプ
  • 取付方法
    ネジ止
  • 入力電圧 (V)
    DC24
  • 筐体色
    白色
  • カバー色
    乳白色
  • 調光機能
    無
  • ケーブル/リード線径
    AWG24

ご注意

  • 本商品の紹介動画です。動画
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

LED総合情報ページ
選定に必要な情報や
FAQはこちら
未確定：候補が12型番あります。
数量：

外形図・規格表


LEDY


■ケーブル部詳細



■取付部側面図

 リード線
白＋
黒ー

ＬＥＤバー照明　コンパクト均一光タイプ:関連画像
部品名[ M ]材質
本体ポリカーボネート
両端部ブラケットABS
ケーブルPVC
[ ! ]以下のものが必要な場合はそれぞれのページをご覧ください。
     ACアダプターはこちら、ON・OFFスイッチはこちら、角度調整ブラケットはこちら。
[ ! ]調光できません。調光タイプはこちらにてご選定ください。
[ ! ]取付時はM3ねじを使用してください。


規格表

型式−色
LEDY210−W
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式色L発光面
長さ		照度ルクス(ｌｘ)入力
電圧
(V)		入力
電流
(ｍA)		消費
電力
(W)		温度
範囲
(℃)		色温度
(ケルビンK)		配光
角度
(度)		本体
質量
(g)		LEDY(白色)LEDY(黄色)
￥基準単価￥スライド単価￥基準単価￥スライド単価
TypePLｘ/0.5ｍLｘ/1.0ｍ1～9コ10～19コ20～50コ1～9コ10～19コ20～50コ
LEDY210W
(白色)
Y
(黄色)		223150白255
黄130		白65
黄35		DC24V
±10%		白120
黄60		白2.9
黄1.5		－30
～
55		白
5700
黄
1750		白
125
黄
120		922,8252,6882,4053,6753,4973,129
360373300白475
黄245		白135
黄65		白240
黄120		白5.8
黄2.9		1393,6333,4553,0984,8304,5894,106
510523450白685
黄335		白195
黄100		白360
黄180		白8.7
黄4.4		1874,8514,6104,1275,9855,6915,093
660673600白825
黄415		白250
黄125		白480
黄240		白11.6
黄5.8		2346,1745,8705,2507,1406,7836,069
810823750白950
黄510		白320
黄150		白600
黄300		白14.4
黄7.2		2827,4977,1306,3748,2957,8867,056
960973900白1050
黄610		白380
黄180		白720
黄360		白17.3
黄8.7		3298,5058,0857,2359,4508,9788,033

[ ! ]各項目の詳細については、こちらの用語集を参照ください。　　[ ! ]ご注文時・取付時には、こちらの「ご使用にあたって」をご確認頂くようお願い致します。
[ ! ]LED素子には発光色・明るさにバラツキがある為、同じ型式でも若干発光色・明るさが異なる場合があります。



製品仕様

■照度データ（参考値）※取付高さ1.0mのみ

■発光スペクトル/h3>

■アクセサリー

商品名on/offスイッチ角度調整ブラケットACアダプター
写真

LEDバー照明 コンパクト均一光タイプ 関連画像1_アクセサリー

LEDバー照明 コンパクト均一光タイプ 関連画像2_アクセサリー

LEDバー照明 コンパクト均一光タイプ 関連画像3_アクセサリー

LED照明総合情報ページのご案内

> 商品ラインナップ
> 使用例
> LED照明とは
> 技術情報
> 用語集

注意事項

  • LED照明のデモ機サンプル貸出は、 現在サービスを終了しております。
  • 調光器のみなど単品販売は実施しておりません。
  • 寿命に関するデータは、お客様の使用環境により異なるためご用意ございません。
  • 電圧/電流の安定供給のため、LED1台につきACアダプタ1台での使用を推奨しています。

型番リスト

表示件数
  • 1
    • 型番
    LEDY210-W
    LEDY210-Y
    LEDY360-W
    LEDY360-Y
    LEDY510-W
    LEDY510-Y
    LEDY660-W
    LEDY660-Y
    LEDY810-W
    LEDY810-Y
    LEDY960-W
    LEDY960-Y

    取付ピッチ P

    (mm)

    発光色

    配光角

    (°)

    		RoHS?最小発注数量
    210
    白色
    125
    10
    1個
    210
    黄色
    120
    10
    1個
    360
    白色
    125
    10
    1個
    360
    黄色
    120
    10
    1個
    510
    白色
    125
    10
    1個
    510
    黄色
    120
    10
    1個
    660
    白色
    125
    10
    1個
    660
    黄色
    120
    10
    1個
    810
    白色
    125
    10
    1個
    810
    黄色
    120
    10
    1個
    960
    白色
    125
    10
    1個
    960
    黄色
    120
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    4,040円
    ( 4,444円 )
    在庫品1日目当日出荷可能
    5,256円
    ( 5,782円 )
    在庫品1日目当日出荷可能
    5,195円
    ( 5,715円 )
    在庫品1日目当日出荷可能
    6,907円
    ( 7,598円 )
    在庫品1日目当日出荷可能
    6,937円
    ( 7,631円 )
    在庫品1日目当日出荷可能
    8,559円
    ( 9,415円 )
    在庫品1日目当日出荷可能
    8,828円
    ( 9,711円 )
    在庫品1日目当日出荷可能
    10,210円
    ( 11,231円 )
    在庫品1日目当日出荷可能
    10,721円
    ( 11,793円 )
    在庫品1日目当日出荷可能
    11,863円
    ( 13,049円 )
    在庫品1日目当日出荷可能
    12,163円
    ( 13,379円 )
    在庫品1日目当日出荷可能
    13,514円
    ( 14,865円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ◆特長
    蛍光灯のような均一光照射を実現したLEDバー照明です。24V印加対応で価格も手頃なので、蛍光灯の置き換えにもお勧めです。白色発光・黄色発光の2タイプのご用意です。
    ※ACアダプターが必要な場合はこちらから
    LED照明の照度データや使用例などが掲載した総合情報サイトがリニューアル！

    ご注意

    • 本商品の紹介動画です。動画
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格


    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
    数量区分標準対応個別対応
    小口大口
    数　量1～5051～
    出荷日通常お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。
    出荷日については、こちらをご覧ください。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

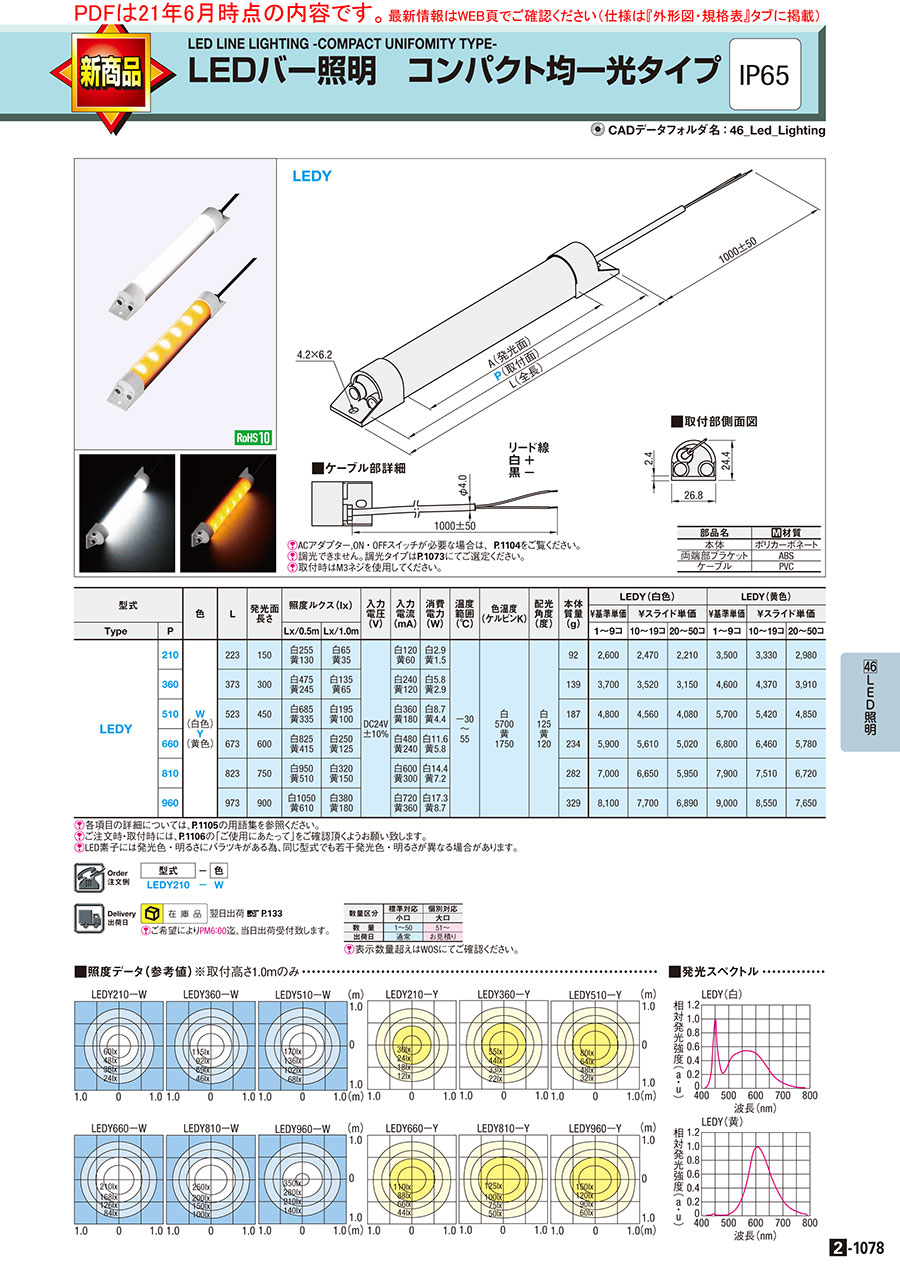

    2-1078

    商品担当おすすめ

    • ＬＥＤバー照明　耐油・耐高温 画像

      ミスミ

      ＬＥＤバー照明　耐油・耐高温

      高温対応かつ水、油に強くハードな環境に対応するLEDバー照明です。50cm四方で厚み2mm以上の金属板に取り付ける条件下では、使用温度80度まで可能です

    • ＬＥＤバー照明　埋め込み 画像

      ミスミ

      ＬＥＤバー照明　埋め込み

      配線ケーブルが裏面から出ており、天板や壁面への埋込み取付可能なLEDバー照明です。パネルや天井面に取付穴を作り埋め込む設置のため、ケーブルを隠せるなど意匠性が高いです。

    • リニアレール　スチール製・ボールローラタイプ 画像

      ミスミ

      リニアレール　スチール製・ボールローラタイプ

      材質に炭素鋼を利用したリニアレールです。スライダーは標準サイズ・ワイドサイズから選択可能で、追加工でスライダーの数を追加できます。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
