カップリング防振ゴムタイプ

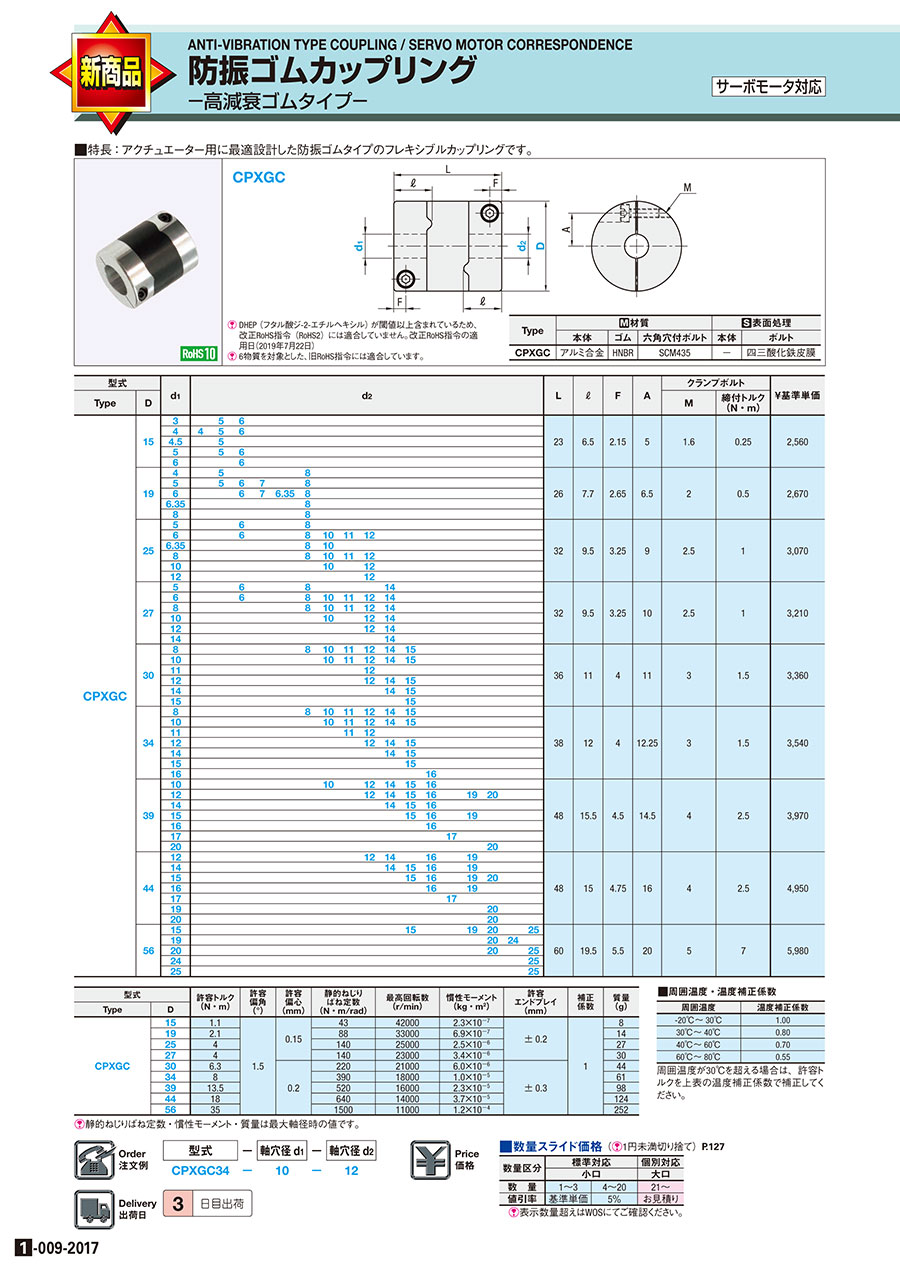

カタログ |P.1-009-2017

平均満足度1.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

“共振”“振動”を抑制し、サーボシステムの生産性向上を実現する高減衰能ゴムタイ...

詳細情報を確認する

用途
標準 / サーボモータ対応 / ステッピングモータ
シリーズ
防振ゴムタイプ
特長
高トルクタイプ / バックラッシゼロ / 振動吸収
本体材質
アルミニウム
許容ミスアラインメント
偏角 / 偏心 / エンドプレイ
許容偏角 (deg)
1.5
使用温度 (℃)
-20::80
許容偏心範囲 (mm)
0.02～0.2
分類
カップリング本体

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が9型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

CPXGC

[ ! ]d₁・d₂の軸穴径は公差を管理しておりません。
[ ! ]適用軸径の推奨はめあい公差はh6およびh7です。

Type	材質			表面処理
Type	本体	ゴム	六角穴付ボルト	本体	ボルト
CPXGC	アルミ合金	HNBR	SCM435	－	四三酸化鉄皮膜

[ ! ]ゴム部の単品販売はありません。

規格表

型式	−	軸穴径d₁	−	軸穴径d₂
CPXGC34	−	10	−	12

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		d₁	d₂																	L	ℓ	F	A	クランプボルト		￥基準単価
Type	D	d₁	d₂																	L	ℓ	F	A	M	締付トルク (N・m)	￥基準単価
CPXGC	15	3		5	6															23	6.5	2.15	5	1.6	0.25	2,690
		4	4	5	6
		4.5		5
		5		5	6
		6			6
	19	4		5				8												26	7.7	2.65	6.5	2	0.5	2,800
		5		5	6	7		8
		6			6	7	6.35	8
		6.35						8
		8						8
	25	5			6			8												32	9.5	3.25	9	2.5	1	3,220
		6			6			8	10	11	12
		6.35						8	10
		8						8	10	11	12
		10							10		12
		12									12
	27	5			6			8				14								32	9.5	3.25	10	2.5	1	3,370
		6			6			8	10	11	12	14
		8						8	10	11	12	14
		10							10		12	14
		12									12	14
		14										14
	30	8						8	10	11	12	14	15							36	11	4	11	3	1.5	3,530
		10							10	11	12	14	15
		11									12
		12									12	14	15
		14										14	15
		15											15
	34	8						8	10	11	12	14	15							38	12	4	12.25	3	1.5	3,720
		10							10	11	12	14	15
		11								11	12
		12									12	14	15
		14										14	15
		15											15
		16												16
	39	10							10		12	14	15	16						48	15.5	4.5	14.5	4	2.5	4,170
		12									12	14	15	16		19	20
		14										14	15	16
		15											15	16		19
		16												16
		17													17
		20															20
	44	12									12	14		16		19				48	15	4.75	16	4	2.5	5,200
		14										14	15	16		19
		15											15	16		19	20
		16												16		19
		17													17
		19															20
		20															20
	56	15											15			19	20		25	60	19.5	5.5	20	5	7	6,280
		19															20	24
		20															20		25
		24																	25
		25																	25

型式		許容トルク (N・m)	許容偏角 (°)	許容偏心 (mm)	静的ねじりばね定数 (N・m/rad)	最高回転数 (r/min)	慣性モーメント (kg・m²)	許容エンドプレイ (mm)	補正係数	質量 (g)
Type	D	許容トルク (N・m)	許容偏角 (°)	許容偏心 (mm)	静的ねじりばね定数 (N・m/rad)	最高回転数 (r/min)	慣性モーメント (kg・m²)	許容エンドプレイ (mm)	補正係数	質量 (g)
CPXGC	15	1.1	1.5	0.15	43	42000	2.3×10^－7	±0.2	1	8
	19	2.1			88	33000	6.9×10^－7			14
	25	4			140	25000	2.5×10^－6			27
	27	4			140	23000	3.4×10^－6			30
	30	6.3		0.2	220	21000	6.0×10^－6	±0.3		44
	34	8			390	18000	1.0×10^－5			61
	39	13.5			520	16000	2.3×10^－5			98
	44	18			640	14000	3.7×10^－5			124
	56	35			1500	11000	1.2×10^－4			252

静的ねじりばね定数・慣性モーメント・質量は最大軸径時の値です。

■周囲温度・温度補正係数

周囲温度	温度補正係数
-20℃～30℃	1.00
30℃～40℃	0.80
40℃～60℃	0.70
60℃～80℃	0.55

周囲温度が30℃を超える場合は、許容トルクを上表の温度補正係数で補正してください。

型番リスト

表示件数

型番

CPXGC15-[3,4,4.5,5,6]-[4,5,6]

CPXGC19-[4,5,6,6.35,8]-[5,6,6.35,7,8]

CPXGC25-[5,6,6.35,8,10,12]-[6,8,10,11,12]

CPXGC27-[5,6,8,10,12,14]-[6,8,10,11,12,14]

CPXGC30-[8,10,11,12,14,15]-[8,10,11,12,14,15]

CPXGC34-[8,10,11,12,14,15,16]-[8,10,11,12,14,15,16]

CPXGC39-[10,12,14,15,16,17,20]-[10,12,14,15,16,17,19,20]

CPXGC44-[12,14,15,16,17,19,20]-[12,14,15,16,17,19,20]

CPXGC56-[15,19,20,24,25]-[15,19,20,24,25]

軸穴径 1 d1(またはd)

(φ)

軸穴径 2 d2(またはd)

(φ)

許容トルク

(N・m)

外径 D

(φ)

全長

(mm)

慣性モーメント

(kg・m2)

許容偏心

(mm)

許容エンドプレイ

(mm)

最高回転数

(r/min)

RoHS?

最小発注数量

3 ～ 6	4 ～ 6	1.1	15	23	2.3×10^-7	0.15	±0.2	42000	10	1個
4 ～ 8	5 ～ 8	2.1	19	26	6.9×10^-7	0.15	±0.2	33000	10	1個
5 ～ 12	6 ～ 12	4	25	32	2.5×10^-6	0.15	±0.2	25000	10	1個
5 ～ 14	6 ～ 14	4	27	32	3.4×10^-6	0.15	±0.2	23000	10	1個
8 ～ 15	8 ～ 15	6.3	30	36	6.0×10^-6	0.2	±0.3	21000	10	1個
8 ～ 16	8 ～ 16	8	34	38	1.0×10^-5	0.2	±0.3	18000	10	1個
10 ～ 20	10 ～ 20	13.5	39	48	2.3×10^-5	0.2	±0.3	16000	10	1個
12 ～ 20	12 ～ 20	18	44	48	3.7×10^-5	0.2	±0.3	14000	10	1個
15 ～ 25	15 ～ 25	35	56	60	1.2×10^-4	0.2	±0.3	11000	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

“共振”“振動”を抑制し、サーボシステムの生産性向上を実現する高減衰能ゴムタイプ
【特長】
・振動吸収性・高ゲイン対応・高トルク・バックラッシュ0。
・両側のアルミニウムハブを高減衰能ゴムで成型した、完全一体構造。
・減衰と剛性の最適設計により、さらなるサーボモータ高ゲイン化を実現し、整定時間を短縮。
・ステッピングモータ駆動時の速度ムラ抑制に効果あり。
・位置決め時の残留振動を抑制し、生産性向上・品質向上に貢献。
【用途】
・アクチュエータ / 表面実装機 / 精密XYステージ / インデックステーブルなどに。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口		大口
数　量	1〜3	4〜20	21～
値引率	基準単価	5％	お見積り

表示数量超えはWOSにてご確認ください。

納期

カップリング防振ゴムタイプ:関連画像

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

カップリング防振ゴムタイプのレビュー

1平均満足度：1.01件のレビュー

星5
0%
星4
0%
星3
0%
星2
0%
星1
100%

サーボモーター用カップリング

満足度：1.02019/01/01

写真や3Dデータを見ると固定する部材が別ピースに見えて、片持ちで固定できるのか疑問でしたが、現物はビスの反対側が繋がっ...もっと読む

ミスミからのコメント

この度はお客様にご迷惑をおかけし大変申し訳ございません。改めて仕入先メーカーへ確認を行い、図面情報等の修正を早急にさせて頂きます。引き続き忌憚ないご意見・ご要望頂けますと幸いです。よろしくお願い致します。

9人が参考にしています。

1件全て見る
