ミスミ

伸縮エアブロワ専用センサ

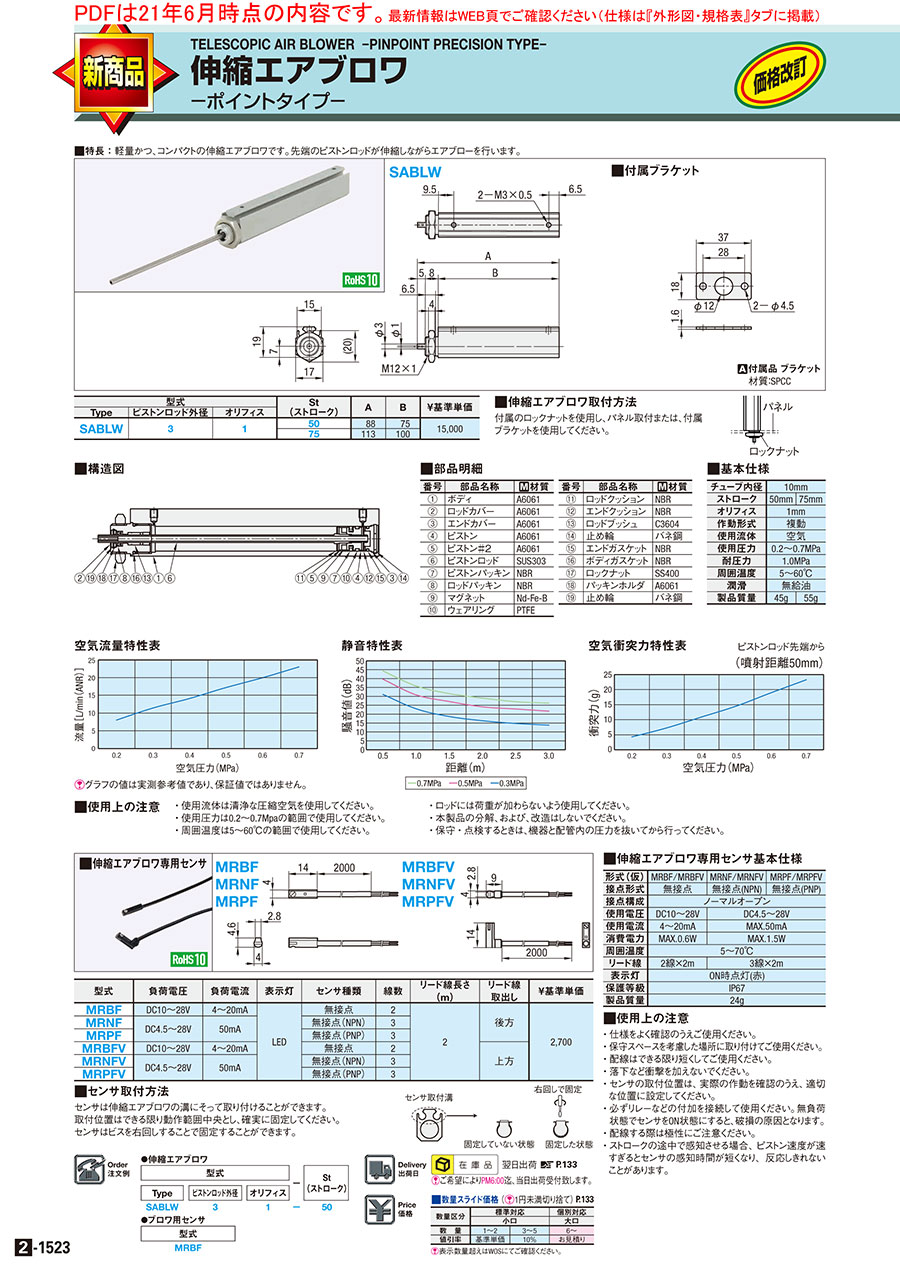

カタログ |P.2-1523

数量スライド割引
当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 3,120円

税込単価: 3,432円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

伸縮エアブロワ　ポイントタイプ

通常価格(税別)： 17,330円 (税込価格：19,063円)

通常出荷日：在庫品1日目

【特長】・伸縮エアブロワ専用のセンサです・スプレー形状は、ポイントです。

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
スプレー形状
ポイント

ご注意

【販売終了情報】2026年2月に販売終了予定となります。推奨代替品はございません。在庫がなくなり次第、販売終了となりますので予めご了承ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が6型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

MRBF
MRNF
MRPF

伸縮エアブロワ専用センサ:関連画像

MRBFV
MRNFV
MRPFV

伸縮エアブロワ専用センサ:関連画像

規格表

型式

MRBF

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式	負荷電圧	負荷電流	表示灯	センサ種類	線数	リード線長さ(m)	リード線取出し	￥基準単価
MRBF	DC10～28V	4～20mA	LED	無接点	2	2	後方	2,840
MRNF	DC4.5～28V	50mA		無接点(NPN)	3
MRPF	DC4.5～28V	50mA		無接点(PNP)	3
MRBFV	DC10～28V	4～20mA		無接点	2		上方
MRNFV	DC4.5～28V	50mA		無接点(NPN)	3
MRPFV	DC4.5～28V	50mA		無接点(PNP)	3

型番リスト

表示件数

型番

RoHS?	最小発注数量

10	1個
10	1個
10	1個
10	1個
10	1個
10	1個

通常単価(税別) (税込単価)	通常出荷日

3,120円 ( 3,432円 )	在庫品1日目当日出荷可能
3,120円 ( 3,432円 )	在庫品1日目当日出荷可能
3,120円 ( 3,432円 )	在庫品1日目当日出荷可能
3,120円 ( 3,432円 )	在庫品1日目当日出荷可能
3,120円 ( 3,432円 )	在庫品1日目当日出荷可能
3,120円 ( 3,432円 )	在庫品1日目当日出荷可能

基本情報

【特長】・伸縮エアブロワ専用のセンサです・スプレー形状は、ポイントです。

ご注意

【販売終了情報】2026年2月に販売終了予定となります。推奨代替品はございません。在庫がなくなり次第、販売終了となりますので予めご了承ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口		大口
数　量	1〜2	3〜5	6～
値引率	基準単価	10％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■伸縮エアブロワ専用センサ基本仕様

形式(仮)	MRBF/MRBFV	MRNF/MRNFV	MRPF/MRPFV
接点形式	無接点	無接点(NPN)	無接点(PNP)
接点構成	ノーマルオープン
使用電圧	DC10～28V	DC4.5～28V
使用電流	4～20mA	MAX.50mA
消費電力	MAX.0.6W	MAX.1.5W
周囲温度	5～70℃
リード線	2線×2m	3線×2m
表示灯	ON時点灯(赤)
保護等級	IP67
製品質量	24g

■使用上の注意
・仕様をよく確認のうえご使用ください。
・保守スペースを考慮した場所に取り付けてご使用ください。
・配線はできる限り短くしてご使用ください。
・落下など衝撃を加えないでください。
・センサの取付位置は、実際の作動を確認のうえ、適切な位置に設定してください。
・必ずリレーなどの付加を接続して使用ください。無負荷状態でセンサをON状態にすると、破損の原因となります。
・配線する際は極性にご注意ください。
・ストロークの途中で感知させる場合、ピストン速度が速すぎるとセンサの感知時間が短くなり、反応しきれないことがあります。

■センサ取付方法
センサは伸縮エアブロワの溝にそって取り付けることができます。
取付位置はできる限り動作範囲中央とし、確実に固定してください。
センサはビスを右回しすることで固定することができます。

センサ取付溝

伸縮エアブロワ専用センサ:関連画像

固定していない状態

右回しで固定

伸縮エアブロワ専用センサ:関連画像

固定した状態

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
