メカニカル部品技術窓口
スラストボール入りカムフォロア
未確定：候補が5型番あります。

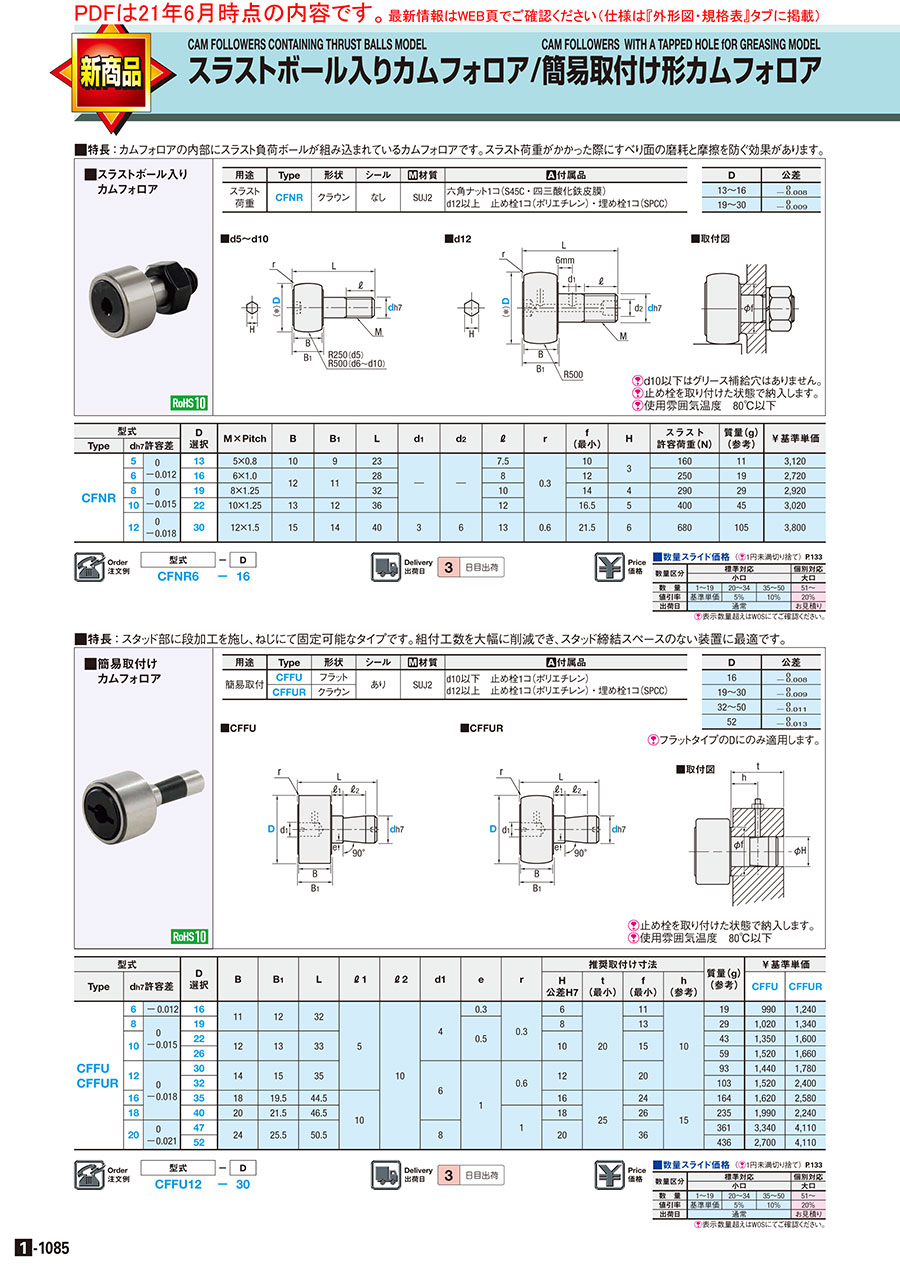

外形図・規格表
■d5～d10 ■d12 ■取付図
| D | 公差 |
| 13～16 | 0 − 0.008 |
| 19～30 | 0 − 0.009 |
[ ! ]d10以下はグリース補給穴はありません。
[ ! ]止め栓を取り付けた状態で納入します。
[ ! ]使用雰囲気温度 80℃以下
| 用途 | Type | 形状 | シール | [ M ]材質 | [ A ]付属品 |
| スラスト 荷重 | CFNR | クラウン | なし | SUJ2 | 六角ナット1コ(S45C・四三酸化鉄皮膜) d12以上 止め栓1コ(ポリエチレン)・埋め栓1コ(SPCC) |
規格表
| 型式 | − | D |
| CFNR6 | − | 16 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | D 選択 | M×Pitch | B | B1 | L | d1 | d2 | ℓ | r | f (最小) | H | スラスト 許容荷重(N) | 質量(g) (参考) | ￥基準単価 | ||
| Type | dh7許容差 | |||||||||||||||
| CFNR | 5 | 0 −0.012 | 13 | 5×0.8 | 9 | 10 | 23 | ― | ― | 7.5 | 0.3 | 10 | 3 | 160 | 11 | 3,280 |
| 6 | 16 | 6×1.0 | 11 | 12 | 28 | 8 | 12 | 250 | 19 | 2,860 | ||||||
| 8 | 0 −0.015 | 19 | 8×1.25 | 32 | 10 | 14 | 4 | 290 | 29 | 3,070 | ||||||
| 10 | 22 | 10×1.25 | 12 | 13 | 36 | 12 | 16.5 | 5 | 400 | 45 | 3,170 | |||||
| 12 | 0 −0.018 | 30 | 12×1.5 | 14 | 15 | 40 | 3 | 6 | 13 | 0.6 | 21.5 | 6 | 680 | 105 | 3,990 | |
詳細情報
基本情報
カムフォロアの内部にスラスト負荷ボールが組み込まれているカムフォロアです。スラスト荷重がかかった際にすべり面の磨耗と摩擦を防ぐ効果があります。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
商品担当おすすめ
スラストボール入りカムフォロアのレビュー
試作品製作時の付帯部品として使用
4
4.02020/08/05
量産へ向けての外販用設備試作品や社内の生産設備製作時等の機構部品として多岐にわたり幅広く利用し重宝しています。基本的に過...もっと読む
0人が参考にしています。
