MISUMI economy

【エコノミーシリーズ】 RoHS対応重荷重用リニアガイド

納期短縮

4.2

平均満足度4.2

この商品のレビューをみる（33件）

この商品のFAQをみる（10件）

通常単価(税別): -

税込単価: -

今見ている商品の標準品

クオリティー品

ミスミ

重荷重用リニアガイド

4.4

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応中荷重用リニアガイド

4.4

通常出荷日：7 日目～

装置心臓部への選定は既存部品を、精度要求が低い場合や中・低負荷重荷での用途（搬...

詳細情報を確認する

セット品/単品
セット品
レール種類
標準レール
精度規格
並級
予圧種類
普通すきま
材質
炭素鋼
リテーナ
なし
転動体
ボール
ボール配列
中・重荷重タイプ
潤滑ユニット（MX）有無
無
グリースの種類
リチウム系石けん基グリース(標準)
表面処理
なし
材質証明書
対象
材質証明書：材質
レール：SCM415|ブロック：SCM415

未確定：候補が28型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

ミスミ製リニアガイド商品情報

ミスミ製リニアガイドの特長と構造

取付方法 / 使用方法

精度 / 予圧

グリース種類 / メンテナンス方法

商品タイプ（型式）

材質（硬度）	ブロック種類	レール長タイプ 1	タイプA 2		高さ(H) B
材質（硬度）	ブロック種類	レール長タイプ 1	1ブロック	2ブロック	高さ(H) B
炭素鋼［レール：S55C］［ブロック：SCM420H］（58～62HRC）	標準ブロック	標準長さ（定寸）	C-SXR	C-SX2R	24 28 33 42
	標準ブロック	10mm指定（指定寸）	C-SXRL	C-SX2RL	24 28 33 42
	ワイドブロックタップ穴	標準長さ（定寸）	C-SXWT	C-SX2WT	24 28 33
	ワイドブロックタップ穴	10mm指定（指定寸）	C-SXWTL	C-SX2WTL	24 28 33

1標準長さ（定寸）はこちらをご参考ください。標準長さ（定寸）に希望のレール長さが無い場合は、10mm指定（指定寸）をお選びください。

23～4ブロック品をご希望の方は、1ブロック品の型番を選定いただき、追加工で「B3（3ブロック）」または「B4（4ブロック）」を指定ください。

[ ! ]耐熱温度は−20〜80℃になります。

[ NG ]ブロック及びレールの単品購入はできません。

型式構成

例）[レール長タイプ] 10mm指定、[ブロック数] 1（※追加工B3の場合、3）、[タイプ] 標準ブロック、[高さ] 24

C-SXRL	24	-	950	-	（B3）※
A	B
商品タイプ（型式）			レール長さ（L）		（追加工）

外形図

標準ブロックワイドブロック

[！]既存規格品とC-VALUE品の取り付け寸法は同じです。（H寸法24のレールザグリ穴寸法のみ異なります。）
[！]L寸指定タイプのG寸法は下表と異なります。詳細はこちら
[ NG ]ブロック及びレールの単品購入はできません。

規格表

ブロックタイプ	H	L 3	ブロック寸法												レール寸法
			W	L₁	B	C	S×ℓ	L₂	K	T	Cb	グリースニップル			H₁	W₁	W₂	Ca	ザグリ穴	F	G 4
			W	L₁	B	C	S×ℓ	L₂	K	T	Cb	取付穴	E	T₁	H₁	W₁	W₂	Ca	d₁×d₂×h	F	G 4
標準ブロック	24	100～1480 (160)	34	55.9	26	26	M4×5	39.5	20.8	6.2	0.5	M4×P0.7	7	5.5	13	15	9.5	0.5	4.5×7.5×6	60	20
	28	100～1960 (160)	42	66.7	32	32	M5×5	46.7	23.4	7.2	0.5	M6×P1	14	4.5	16.5	20	11	0.5	6×9.5×8.5	60	20
	33	100～1960 (220)	48	80	35	35	M6×6	59	27.2	8.15	1.0	M6×P1	14	4.5	20	23	12.5	0.9	7×11×9	60	20
	42	120～1960 (280)	60	95.3	40	40	M8×8	69.3	35	8.5	1.0	M6×P1	14	8	23	28	16	1.0	9×14×12	80	20
ワイドブロック	24	100～1480 (160)	52	55.9	41	26	M5×7	39.5	20.8	7	-	M4×P0.7	7	5.5	13	15	18.5	0.5	4.5×7.5×6	60	20
	28	100～1960 (160)	59	66.7	49	32	M6×9	46.7	23.4	9	-	M6×P1	14	4.5	16.5	20	19.5	0.5	6×9.5×8.5	60	20
	33	100～1960 (220)	73	80	60	35	M8×10	59	27.2	10	-	M6×P1	14	4.5	20	23	25	0.9	7×11×9	60	20

3( )内寸法は2ブロックタイプの最短レール長さです。

4L寸指定タイプはレール両端を均等にカットします。その場合、G寸法は表中と異なります。計算方法、詳細は>>こちら

[ ! ]サイズ24はレールザグリ穴サイズが当社類似品と異なります。ご注意ください。

[ ! ]グリースニップル：H24はストレート、H28以上は横向きタイプになります。

[ ! ]グリースニップルはねじ込み式のため、位置を変更可能です。

[ ! ]レールおよびブロック双方の基準面（直線溝が入っている側）を正しく合わせて固定してください。詳細は>>こちら。

[ NG ]ブロック及びレールの単品購入はできません。

■標準のグリースニップル位置

基準面を手前にしたとき、下図の向きにグリスニップルが付きます。

1ブロック2ブロック3ブロック4ブロック

標準レール長さ (定寸) 一覧

下表が各サイズの標準レール長さ一覧になります。こちらからレール長さをお選びください。
また、下表に無い長さも10mm単位でご指定できます。その場合は下表右端の追加価格が発生します。

高さ ( H )	レール長さ ( L )																																10mm指定追加価格 5
24	(100)	160	220	280	340	400	460	520	580	640	700	760	820	880	940	1000	1060	1120	1180	1240	1300	1360	1420	1480									￥500
28	(100)	160	220	280	340	400	460	520	580	640	700	760	820	880	940	1000	1060	1120	1180	1240	1300	1360	1420	1480	1540	1600	1660	1720	1780	1840	1900	1960	￥600
33	(100)	(160)	220	280	340	400	460	520	580	640	700	760	820	880	940	1000	1060	1120	1180	1240	1300	1360	1420	1480	1540	1600	1660	1720	1780	1840	1900	1960	￥800
42	(120)	(200)	280	360	440	520	600	680	760	840	920	1000	1080	1160	1240	1320	1400	1480	1560	1640	1720	1800	1880	1960									￥800

5指定したL寸よりも長く、最も近い標準レール長さ（定寸タイプ）の基準単価に表中の金額を加算してください。

　　　例）C-SXRL24-350のとき　C-SXR24-400の価格（5,440） + 500 = 5,940円

[ ! ]( )内寸法は2ブロックタイプでの標準品の取扱いがございません。

基本定格荷重・静的許容モーメント・質量

kgf=N×0.101972

H	基本定格荷重6		静的許容モーメント						質量
	C（動） kN	Co（静） kN	ブロック1個			ブロック2個密着			ブロック		ガイドレール kg/m
	C（動） kN	Co（静） kN	M_A N・m	M_B N・m	M_C N・m	M_A N・m	M_B N・m	M_C N・m	標準 kg	ワイド kg	ガイドレール kg/m
24	4.9	9.7	48.4	48.4	75.7	230.7	230.7	151.4	0.13	0.17	1.32
28	7.7	14.1	81.9	81.9	150.4	393.1	393.1	300.8	0.18	0.24	2.28
33	10.6	19.7	141.2	141.2	240.8	674.4	674.4	481.6	0.3	0.44	3.17
42	15.5	28.1	239.9	239.9	414.8	1137.0	1137.0	829.6	0.77	-	4.54

6基本定格荷重は、ブロックに作用する4方向（ラジアル方向、逆ラジアル方向、横方向）に対して同一になります。あらゆる姿勢でご使用することが可能です。

リニアガイドの許容荷重・許容モーメントは、それぞれの数値（上表）を静的安全係数 fs （下表）で割って出た値が目安となります。詳しくは>>こちら
例）普通の運転条件での、H24の許容荷重（kN）⇒ 9.7/2＝4.85 （約495kg）

静的安全係数(fsの下限)

使用条件	fsの下限
普通の運転条件のとき	1～2
円滑な走行性能を要求するとき	2～4
振動・衝撃があるとき	3～5

許容荷重 (N)≦ Co/fs
許容モーメント (N・m)≦ (M_A、M_B、M_C)/fs

fs:静的安全係数　Co:基本静定格荷重
M_A、M_B、M_C:静的許容モーメント(N・m)

追加工

Code

追加工

仕様

注意事項

B3
B4

B3：ブロック追加（計3個）
B4：ブロック追加（計4個）

3ブロック仕様

4ブロック仕様

・ブロックを3個（4個）取り付けた状態で出荷いたします。
・L寸（レール長さ）の最短長さ制限があります。
下表「B3・B4指定時選定最短レール長さ」を参照ください。

[ ! ]型式は1ブロックで指定ください。
（× C-SX2R24-880-B4）
[ ! ]価格は下表「ブロック追加価格」を参照ください。

■ブロック追加価格
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

H	￥基準単価
	B3：¥/1Code		B4：¥/1Code
	C-SXR	C-SXWT	C-SXR	C-SXWT
24	5,140	5,230	7,720	7,840
28	5,220	5,180	7,830	7,770
33	5,640	5,650	8,440	8,470
42	9,960	−	11,910	−

■B3・B4指定時選定最短レール長さ

H	B3(3ブロック)	B4(4ブロック)
24	340	400
28	400	460
33	440	520
42	440	520

製品比較情報

		▼現在の商品ページはこちら
	当社類似品 SXR24	エコノミーシリーズ C-SXR24
ラジアルすき間(㎛)	-4 ～ +2	-4 ～ +4
高さH寸法許容差(㎛)	±100	±120
高さHペア相互差(㎛)	20	40
幅W2相互差(㎛)	20	40
走り平行度(㎛)	詳細はこちら
基本定格荷重動定格(kN)	8.6	4.9
基本定格荷重静定格(kN)	14.2	9.7
静的許容モーメント MA(N・m)	69	48.4
静的許容モーメント MB(N・m)	69	48.4
静的許容モーメント MC(N・m)	98	75.7
RoHS10	対応	対応

型番リスト

表示件数

型番

C-SX2R24-[160,220,280,340,400,460,520,580,640,700,760,820,880,940,1000,1060,1120,1180,1240,1300,1360,1420,1480]

C-SX2R28-[160,220,280,340,400,460,520,580,640,700,760,820,880,940,1000,1060,1120,1180,1240,1300,1360,1420,1480,1540,1600,1660,1720,1780,1840,1900,1960]

C-SX2R33-[220,280,340,400,460,520,580,640,700,760,820,880,940,1000,1060,1120,1180,1240,1300,1360,1420,1480,1540,1600,1660,1720,1780,1840,1900,1960]

C-SX2R42-[280,360,440,520,600,680,760,840,920,1000,1080,1160,1240,1320,1400,1480,1560,1640,1720,1800,1880,1960]

C-SX2RL24-[170-1470/10]

C-SX2RL28-[170-1950/10]

C-SX2RL33-[230-1950/10]

C-SX2RL42-[290-1950/10]

C-SX2WT24-[160,220,280,340,400,460,520,580,640,700,760,820,880,940,1000,1060,1120,1180,1240,1300,1360,1420,1480]

C-SX2WT28-[160,220,280,340,400,460,520,580,640,700,760,820,880,940,1000,1060,1120,1180,1240,1300,1360,1420,1480,1540,1600,1660,1720,1780,1840,1900,1960]

C-SX2WT33-[220,280,340,400,460,520,580,640,700,760,820,880,940,1000,1060,1120,1180,1240,1300,1360,1420,1480,1540,1600,1660,1720,1780,1840,1900,1960]

C-SX2WTL24-[170-1470/10]

C-SX2WTL28-[170-1950/10]

C-SX2WTL33-[230-1950/10]

C-SXR24-[100,160,220,280,340,400,460,520,580,640,700,760,820,880,940,1000,1060,1120,1180,1240,1300,1360,1420,1480]

C-SXR28-[100,160,220,280,340,400,460,520,580,640,700,760,820,880,940,1000,1060,1120,1180,1240,1300,1360,1420,1480,1540,1600,1660,1720,1780,1840,1900,1960]

C-SXR33-[100,160,220,280,340,400,460,520,580,640,700,760,820,880,940,1000,1060,1120,1180,1240,1300,1360,1420,1480,1540,1600,1660,1720,1780,1840,1900,1960]

C-SXR42-[120,200,280,360,440,520,600,680,760,840,920,1000,1080,1160,1240,1320,1400,1480,1560,1640,1720,1800,1880,1960]

C-SXRL24-[110-1470/10]

C-SXRL28-[110-1950/10]

C-SXRL33-[110-1950/10]

C-SXRL42-[130-1950/10]

C-SXWT24-[100,160,220,280,340,400,460,520,580,640,700,760,820,880,940,1000,1060,1120,1180,1240,1300,1360,1420,1480]

C-SXWT28-[100,160,220,280,340,400,460,520,580,640,700,760,820,880,940,1000,1060,1120,1180,1240,1300,1360,1420,1480,1540,1600,1660,1720,1780,1840,1900,1960]

C-SXWT33-[100,160,220,280,340,400,460,520,580,640,700,760,820,880,940,1000,1060,1120,1180,1240,1300,1360,1420,1480,1540,1600,1660,1720,1780,1840,1900,1960]

C-SXWTL24-[110-1470/10]

C-SXWTL28-[110-1950/10]

C-SXWTL33-[110-1950/10]

ブロック形状

ブロック数

レール幅 W1

(mm)

組付時高さ H

(mm)

レール長さ L

(mm)

基本定格荷重動定格

(N)

基本定格荷重静定格

(N)

静的許容モーメント MA

(N・m)

静的許容モーメント MB

(N・m)

静的許容モーメント MC

(N・m)

呼び型番

ブロック取付穴ピッチ（幅方向）

(mm)

ブロック取付穴ピッチ（長さ方向）

(mm)

ブロック取付穴径

レール取付穴ピッチ

(mm)

レール取付穴径

L寸法タイプ

RoHS?

最小発注数量

[標準] 標準ブロック	2	15	24	160 ～ 1480	4900	9700	48.4	48.4	75.7	15	26	26	M4	60	4.5	定寸タイプ	10	1個
[標準] 標準ブロック	2	20	28	160 ～ 1960	7700	14100	81.9	81.9	150.4	20	32	32	M5	60	6	定寸タイプ	10	1個
[標準] 標準ブロック	2	23	33	220 ～ 1960	10600	19700	141.2	141.2	240.8	25	35	35	M6	60	7	定寸タイプ	10	1個
[標準] 標準ブロック	2	28	42	280 ～ 1960	15500	28100	239.9	239.9	414.8	30	40	40	M8	80	9	定寸タイプ	10	1個
[標準] 標準ブロック	2	15	24	170 ～ 1470	4900	9700	48.4	48.4	75.7	15	26	26	M4	60	4.5	指定タイプ	10	1個
[標準] 標準ブロック	2	20	28	170 ～ 1950	7700	14100	81.9	81.9	150.4	20	32	32	M5	60	6	指定タイプ	10	1個
[標準] 標準ブロック	2	23	33	230 ～ 1950	10600	19700	141.2	141.2	240.8	25	35	35	M6	60	7	指定タイプ	10	1個
[標準] 標準ブロック	2	28	42	290 ～ 1950	15500	28100	239.9	239.9	414.8	30	40	40	M8	80	9	指定タイプ	10	1個
[ワイド] ワイドブロックタップ穴	2	15	24	160 ～ 1480	4900	9700	48.4	48.4	75.7	15	41	26	M5	60	4.5	定寸タイプ	10	1個
[ワイド] ワイドブロックタップ穴	2	20	28	160 ～ 1960	7700	14100	81.9	81.9	150.4	20	49	32	M6	60	6	定寸タイプ	10	1個
[ワイド] ワイドブロックタップ穴	2	23	33	220 ～ 1960	10600	19700	141.2	141.2	240.8	25	60	35	M8	60	7	定寸タイプ	10	1個
[ワイド] ワイドブロックタップ穴	2	15	24	170 ～ 1470	4900	9700	48.4	48.4	75.7	15	41	26	M5	60	4.5	指定タイプ	10	1個
[ワイド] ワイドブロックタップ穴	2	20	28	170 ～ 1950	7700	14100	81.9	81.9	150.4	20	49	32	M6	60	6	指定タイプ	10	1個
[ワイド] ワイドブロックタップ穴	2	23	33	230 ～ 1950	10600	19700	141.2	141.2	240.8	25	60	35	M8	60	7	指定タイプ	10	1個
[標準] 標準ブロック	1	15	24	100 ～ 1480	4900	9700	48.4	48.4	75.7	15	26	26	M4	60	4.5	定寸タイプ	10	1個
[標準] 標準ブロック	1	20	28	100 ～ 1960	7700	14100	81.9	81.9	150.4	20	32	32	M5	60	6	定寸タイプ	10	1個
[標準] 標準ブロック	1	23	33	100 ～ 1960	10600	19700	141.2	141.2	240.8	25	35	35	M6	60	7	定寸タイプ	10	1個
[標準] 標準ブロック	1	28	42	120 ～ 1960	15500	28100	239.9	239.9	414.8	30	40	40	M8	80	9	定寸タイプ	10	1個
[標準] 標準ブロック	1	15	24	110 ～ 1470	4900	9700	48.4	48.4	75.7	15	26	26	M4	60	4.5	指定タイプ	10	1個
[標準] 標準ブロック	1	20	28	110 ～ 1950	7700	14100	81.9	81.9	150.4	20	32	32	M5	60	6	指定タイプ	10	1個
[標準] 標準ブロック	1	23	33	110 ～ 1950	10600	19700	141.2	141.2	240.8	25	35	35	M6	60	7	指定タイプ	10	1個
[標準] 標準ブロック	1	28	42	130 ～ 1950	15500	28100	239.9	239.9	414.8	30	40	40	M8	80	9	指定タイプ	10	1個
[ワイド] ワイドブロックタップ穴	1	15	24	100 ～ 1480	4900	9700	48.4	48.4	75.7	15	41	26	M5	60	4.5	定寸タイプ	10	1個
[ワイド] ワイドブロックタップ穴	1	20	28	100 ～ 1960	7700	14100	81.9	81.9	150.4	20	49	32	M6	60	6	定寸タイプ	10	1個
[ワイド] ワイドブロックタップ穴	1	23	33	100 ～ 1960	10600	19700	141.2	141.2	240.8	25	60	35	M8	60	7	定寸タイプ	10	1個
[ワイド] ワイドブロックタップ穴	1	15	24	110 ～ 1470	4900	9700	48.4	48.4	75.7	15	41	26	M5	60	4.5	指定タイプ	10	1個
[ワイド] ワイドブロックタップ穴	1	20	28	110 ～ 1950	7700	14100	81.9	81.9	150.4	20	49	32	M6	60	6	指定タイプ	10	1個
[ワイド] ワイドブロックタップ穴	1	23	33	110 ～ 1950	10600	19700	141.2	141.2	240.8	25	60	35	M8	60	7	指定タイプ	10	1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

- ( - )	7日目〜	SX2R24
- ( - )	7日目〜	SX2R28
- ( - )	7日目〜	SX2R33
- ( - )	7日目〜	SX2R33
- ( - )	7日目〜	SX2RL24
- ( - )	7日目〜	SX2RL28
- ( - )	7日目〜	SX2RL33
- ( - )	7日目〜	SHRZ30
- ( - )	7日目〜	SX2WT24
- ( - )	7日目〜	SX2WT28
- ( - )	7日目〜	SX2WT33
- ( - )	7日目〜	SX2WTL24
- ( - )	7日目〜	SX2WTL28
- ( - )	7日目〜	SX2WTL33
- ( - )	7日目〜	SXR24
- ( - )	7日目〜	SXR28
- ( - )	7日目〜	SXR33
- ( - )	7日目〜	SXR33
- ( - )	7日目〜	SXRL24
- ( - )	7日目〜	SXRL28
- ( - )	7日目〜	SXRL33
- ( - )	7日目〜	SXRL33
- ( - )	7日目〜	SXWT24
- ( - )	7日目〜	SXWT28
- ( - )	7日目〜	SXWT33
- ( - )	7日目〜	SXWTL24
- ( - )	7日目〜	SXWTL28
- ( - )	7日目〜	SXWTL33

基本情報

装置心臓部への選定は既存部品を、精度要求が低い場合や中・低負荷重荷での用途（搬送部やラフな位置決め）にはエコノミーシリーズをご検討ください。ミスミ製リニアガイド関連ページ商品ラインナップよくある質問(FAQ)当日出荷商品潤滑ユニットMX 関連部品
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

技術情報

概要・仕様

仕様・概要

■許容荷重

kgf＝N×0.101972

H	基本定格荷重		静的許容モーメント			質量
	C(動) kN	Co kN	M_A N・m	M_B N・m	M_C N・m	ブロック　kg		ガイドレールkg/m
	C(動) kN	Co kN	M_A N・m	M_B N・m	M_C N・m	標準	ワイド	ガイドレールkg/m
24	4.9	9.7	48.4	48.4	75.7	0.13	0.17	1.32
28	7.7	14.1	81.9	81.9	150.4	0.18	0.24	2.28
33	10.6	19.7	141.2	141.2	240.8	0.3	0.44	3.17
42	15.5	28.1	239.9	239.9	414.8	0.77	－	4.54

■予圧と精度基準

普通すきまタイプ

ラジアルすきま(μm)
H24	ー4〜＋4
H28	ー5〜＋5
H33	ー6〜＋6
H42	ー7〜＋7

寸法精度(μm)
高さHの寸法許容差	±120
高さHの相互差	40
幅W₂の寸法許容差	±120
幅W₂の相互差	40
A面に対するC面の走り平行度	こちらを参照
B面に対するD面の走り平行度	こちらを参照

■使用上の注意
[ ! ]本商品は総ボールタイプです。ブロックにはボール脱落防止の保持器が装着されています。ブロックの取り扱いは>>こちらを参照ください。
[ ! ]ブロックとレールを組み換えて使用した場合は、ラジアルすきまと精度の保証は出来ません。
[ ! ]基準面はブロックとレールに太溝が入っている側です。必ず基準面同士を合わせてご使用ください。
[ ! ]レールを継ぎ足して使用することは出来ません。
[ ! ]リニアガイドは、レール固定後（レールねじ締結後及び、基準面へ押付後）の精度を
保証しております。
レールのわずかな曲りは固定することにより矯正されますので、ご使用上問題ありません。
■その他
・リチウム石けん基グリース（昭和シェル製アルバニアグリースS2）封入済み。
・グリースニップル：H24はストレート、H28，33は横向きタイプになります。
・グリースニップルはねじ込み式のため、位置を変更可能です。
・リニアガイドの取り付けとメンテナンスについては>>こちらを参照下さい。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
ミニチュアリニアガイド標準ブロック
業界標準規格の中でも最も基本となるタイプです。精度・剛性に優れた軽予圧タイプからご検討ください。
ミスミ
重荷重用リニアガイド
高精度な位置決め、高負荷荷重、高頻度駆動でご使用いただける、重荷重用リニアガイドです。
ミスミ
中荷重用リニアガイド
高精度な位置決め、高負荷荷重、高頻度駆動でご使用いただける、中荷重用リニアガイドです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【エコノミーシリーズ】 RoHS対応重荷重用リニアガイドのレビュー

4.2平均満足度：4.233件のレビュー

星5
42%
星4
42%
星3
15%
星2
0%
星1
0%

高評価レビュー

組立用ジグ

満足度：5.02025/02/03

スライドするだけの箇所に使用しました。精度がいらないのでこれで十分です。ガタが大きいわけでもなくコスト的にも満足です...もっと読む

2人が参考にしています。

治具のスライド

満足度：4.02016/11/09

やや、転がり抵抗とゴロゴロ音が強いが、よほど精密な装置でなければこれで十分。コスト的にも大満足。固定用の取付タップが...もっと読む

10人が参考にしています。

搬送

満足度：5.02016/08/17

CAD未対応なのが設計的に手間となり選定し難いが高精度の機器でなければ十分な能力があり、汎用性が高い。何よりもコスト...もっと読む

8人が参考にしています。

トグルクランプ用ガイド

満足度：5.02017/07/26

現状大手メーカなら部品納期が2ヶ月以上かかるところが3週間程で届きました。価格も半値以下！性能も問題ありません。使...もっと読む

3人が参考にしています。

組立用ジグ

満足度：5.02025/02/03

スライドするだけの箇所に使用しました。精度がいらないのでこれで十分です。ガタが大きいわけでもなくコスト的にも満足です...もっと読む

2人が参考にしています。

作業台ﾃｰﾌﾞﾙスライド用

満足度：3.02022/08/24

標準タイプを使用予定だったが、耐荷重的に問題なくエコノミータイプを選択。価格はかなりお得だが、落下防止等の追加が出来な...もっと読む

2人が参考にしています。

33件全て見る

よくあるご質問（FAQ）

Q天地逆でも使用可能でしょうか？

基本定格荷重は、ブロックに作用する4方向（ラジアル方向、逆ラジアル方向、横方向）に対して同一になります。平面、壁掛け、天地逆等、あらゆる姿勢でご使用可能です。

Q走り平行度はサイズと長さによってどのくらい変わるでしょうか？

走り平行度については、以下の技術ページにて”精度/予圧"の箇所をご確認ください。https://jp.misumi-ec.com/special/linearguide/misumi/product_details/#ancDetails01_02

Q取付の平面度はどのくらいでしょうか？

基準面や突き当て面の面粗度・平面度の目安は以下のページをご確認ください。https://jp.misumi-ec.com/special/linearguide/attachment/check/

その他のよくあるご質問（7件）を見る

この商品を見た人は、こんな商品も見ています

	今見ている商品【エコノミーシリーズ】 RoHS対応重荷重用リニアガイド	【エコノミーシリーズ】 RoHS対応極重荷重用リニアガイド	【エコノミーシリーズ】 RoHS対応超極重荷重用リニアガイド	【エコノミーシリーズ】 RoHS対応中荷重用リニアガイド	中荷重・重荷重用リニアガイドステンレス	中荷重・重荷重用リニアガイドノック穴付
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	7日目〜	7日目〜	7日目〜	7日目〜	5日目	5日目
セット品/単品	セット品	セット品	セット品	セット品	セット品	セット品
レール種類	標準レール	標準レール	標準レール	標準レール	標準レール	標準レール
精度規格	並級	並級	並級	並級	並級	並級
予圧種類	普通すきま	普通すきま	普通すきま	普通すきま	普通すきま	普通すきま
材質	炭素鋼	炭素鋼	炭素鋼	炭素鋼	ステンレス	炭素鋼

よく一緒に購入される商品

ミスミ
【エコノミーシリーズ】 RoHS対応中…4.3
通常価格(税別) : -
通常出荷日 : 7日目～
ミスミ
リニアガイドクランパー中・重荷重リニア…3.9
通常価格(税別) : 6,710円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
30度台形ねじ用ナットワイドブロックナ…4.5
通常価格(税別) : 4,110円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
３０度台形ねじ用　サポートユニット角型　…4.6
通常価格(税別) : 4,800円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
ショックアブソーバ　固定タイプ4.5
通常価格(税別) : 2,040円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
朝顔ハンドル4.6
通常価格(税別) : 794円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
ケーブルキャリア　スリットタイプ4
通常価格(税別) : 1,020円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
金属ワッシャ　Ｔ寸選択・指定タイプ　並級…4.7
通常価格(税別) : 160円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
８シリーズ（溝幅１０ｍｍ）用　アルミフレ…4.6
通常価格(税別) : -
通常出荷日 : 3日目

この商品に関連するミスミユニット事例その他の事例を探す

リニアガイドカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

ブロック形状	高さ(H)	リニアガイドクランパー		レール取付穴キャップ	リニアガイド用高さ調整ブロック＜エコノミータイプ＞		リニアガイド用高さ調整ブロック＜高精度タイプ＞
		ノブタイプ	クランプタイプ		一般構造用鋼	アルミ合金	S45C相当		アルミ合金
		ノブタイプ	クランプタイプ		フリー側		基準側	フリー側	基準側	フリー側

標準	24	エコノミーシリーズ品には使用できません		－	－	－	－	－	－	－
	28			PACK-SGLC5	LGBE28	ALGBE28	BETA28	BETE28	ABETA28	ABETE28
	33			PACK-SGLC6	LGBE33	ALGBE33	BETA33	BETE33	ABETA33	ABETE33
	42			－	－	－	－	－	－	－
ワイド	24			－	－	－	－	－	－	－
	28			PACK-SGLC5	LGBE28	ALGBE28	BETA28	BETE28	ABETA28	ABETE28
	33			PACK-SGLC6	LGBE33	ALGBE33	BETA33	BETE33	ABETA33	ABETE33

絞り込み条件

ブロック形状

ブロック数

レール幅 W1(mm)

組付時高さ H(mm)

レール長さ L(mm)

呼び型番

ブロック取付穴ピッチ（幅方向）(mm)

ブロック取付穴ピッチ（長さ方向）(mm)

ブロック取付穴径

レール取付穴ピッチ(mm)

レール取付穴径

L寸法タイプ

タイプ

CAD

出荷日

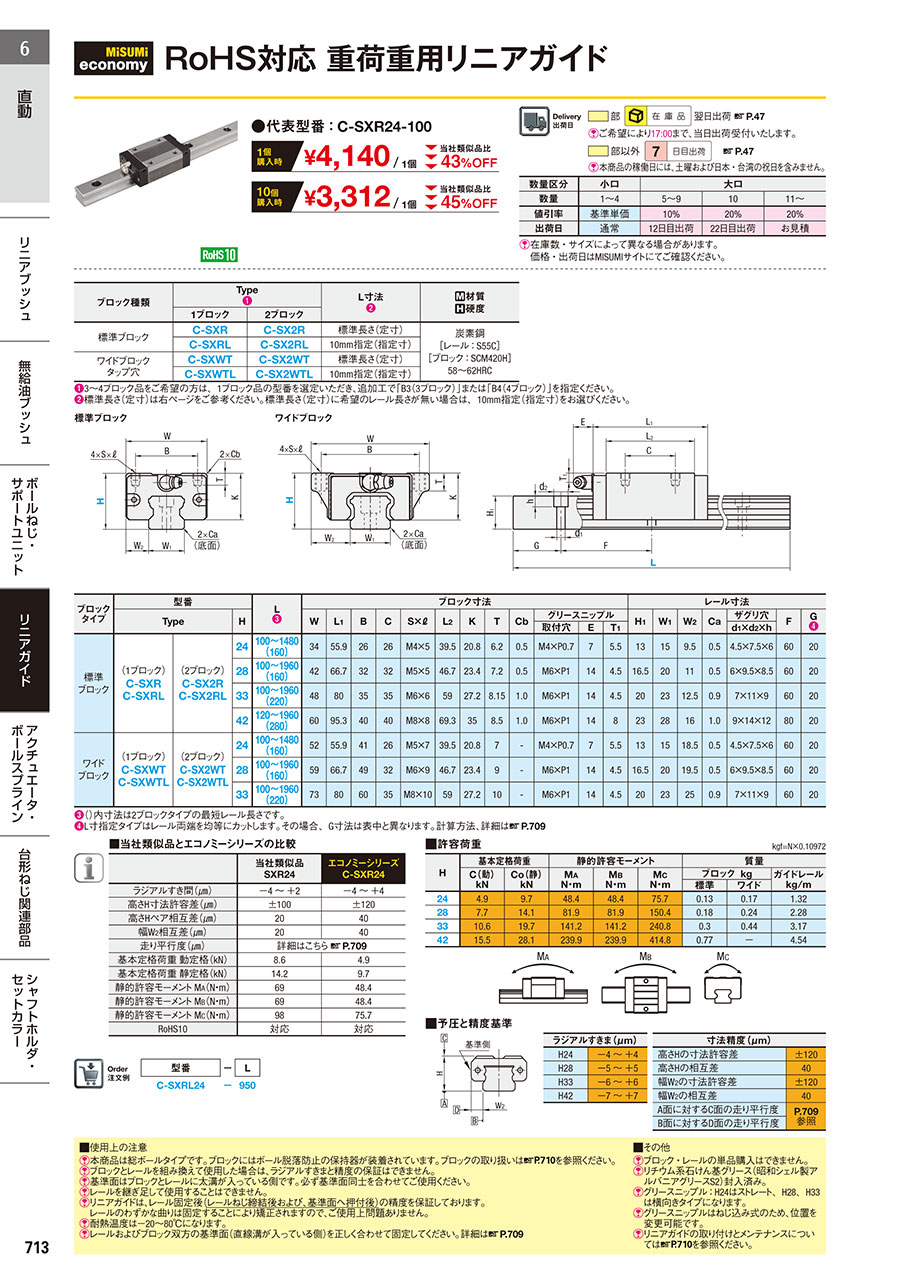

【エコノミーシリーズ】 RoHS対応 重荷重用リニアガイド

外形図

ミスミ製リニアガイド 商品情報

商品タイプ（型式）

外形図

規格表

基本定格荷重・静的許容モーメント・質量

追加工

関連部品 型式対応表

型番リスト

詳細情報

基本情報

概要・仕様

仕様・概要

カタログ

商品担当おすすめ

高評価レビュー

よくあるご質問（FAQ）

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

リニアガイドカテゴリの売れ筋ランキング

技術サポート窓口

【エコノミーシリーズ】 RoHS対応重荷重用リニアガイド

ミスミ製リニアガイド商品情報

関連部品型式対応表

この商品に関連するミスミユニット事例その他の事例を探す
