ミスミ
MISUMI economy

【エコノミーシリーズ】 RoHS対応 カムフォロア ドライバ溝 フラットタイプ

【エコノミーシリーズ】 RoHS対応 カムフォロア ドライバ溝 フラットタイプ
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
690円～2,220円
税込単価
759円～2,442円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

【エコノミーシリーズ】 RoHS対応 カムフォロア 頭部六角穴付 フラットタイプ

ミスミ

【エコノミーシリーズ】 RoHS対応 カムフォロア 頭部六角穴付 フラットタイプ
4.3
通常価格(税別)： 650円 (税込価格：715円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

【エコノミーシリーズ】 RoHS対応 ローラフォロア 非分離タイプ

ミスミ

【エコノミーシリーズ】 RoHS対応 ローラフォロア 非分離タイプ
4.9
通常価格(税別)： 810円 (税込価格：891円)

通常出荷日：在庫品1日目

【まとめ買いでお得】81個以上から大幅割引き！人気のある、ドライバ溝・フラット...

詳細情報を確認する

ご注意

  • 25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • ドライバ溝部について、四三酸化鉄被膜（ブラック）に順次切り替えを行っております。旧仕様シルバーと新仕様ブラックの製品が混在する場合がございます。また、色のご指定はお受けいたしかねますので、ご了承頂ける場合のみご購入ください。
  • ｄ≧10の商品はL寸部に貫通穴が開いた仕様に順次切り替えを行っております。ご了承頂ける場合のみご購入ください。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

シリンダによる2方向位置決め機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor
未確定：候補が20型番あります。
数量：

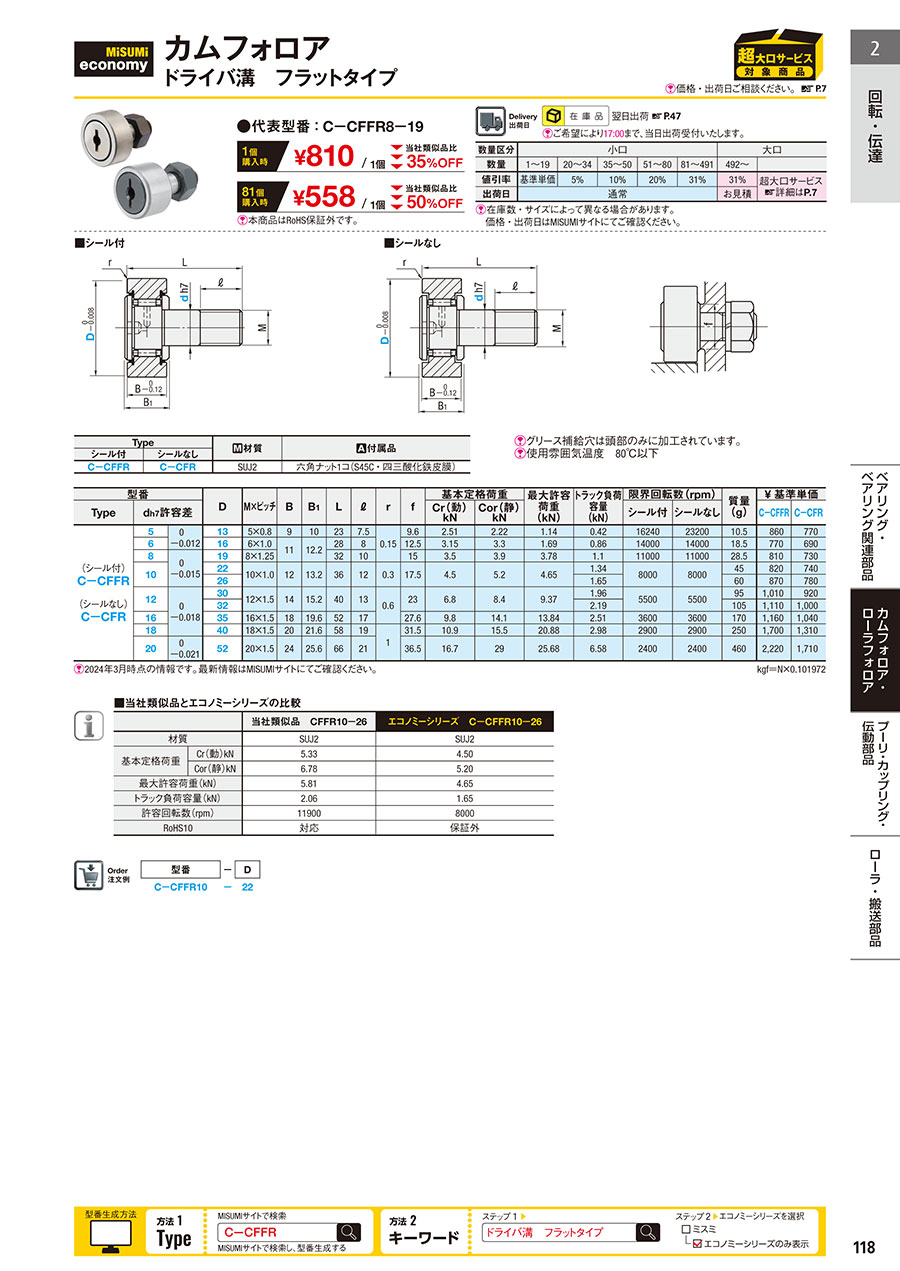

外形図・規格表

外形図
■シール付
■シールなし
[ ! ]グリース補給穴は頭部のみに加工されています。
[ ! ]使用雰囲気温度　80℃以下
規格表
Type[ M ]材質[ A ]付属品
シール付シールなし
C−CFFRC−CFRSUJ2六角ナット1コ(S45C・四三酸化鉄皮膜)

型式−D
C−CFFR10−22

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番DM×ピッチBB1Lℓrf基本定格荷重最大許容
荷重
(kN)		トラック負荷容量
(kN)		限界回転数(rpm)質量
(g)		¥ 基準単価
Typedh7許容差Cr(動)
kN		Cor(静)
kN		シール付シールなしC−CFFRC−CFR
(シール付)
C－CFFR

(シールなし)
C－CFR		50
−0.012		135×0.8910237.50.159.62.512.221.140.42162402320010.5860770
6166×1.01112.228812.53.153.31.690.86140001400018.5770690
80
−0.015		198×1.253210153.53.93.781.1110001100028.5810730
102210×1.01213.236120.317.54.55.24.651.348000800045820740
261.6560870780
120
−0.018		3012×1.51415.240130.6236.88.49.371.9655005500951,010920
322.191051,1101,000
163516×1.51819.6521727.69.814.113.842.51360036001701,1601,040
184018×1.52021.65819131.510.915.520.882.98290029002501,7001,310
200
−0.021		5220×1.52425.6662136.516.72925.686.58240024004602,2201,710
kgf＝N×0.101972

製品比較情報

■当社類似品のとエコノミーシリーズの違い
 当社類似品
（CFUR10-26）		エコノミーシリーズ
（C-CFUR10-26）
材質SUJ2SUJ2
基本定格荷重Cr(動)kN5.334.50
Cor(静)kN6.785.20
最大許容荷重（kN）5.814.65
トラック負荷容量（kN）2.061.65
許容回転数（rpm）119008000
RoHS10対応対応
■値引率詳細例
  値引率価格例（9/1時点）  型番：C-CFFR8-19

数量
1個あたり
値引率
1
-
20
5%
35
10%
51
20%
81
31%
数量
当社類似品
（CFFR8-19）
本商品
当社類似品比
プライスダウン率
1
1,240円
810円
35%
20
1,178円
769円
35%
35
1,116円
729円
35%
51
1,116円
648円
42%
81
1,116円
558円
50%
   各型番の数量別価格・納期は、型番確定後に「価格を確認」をクリックしてご確認ください。
注意事項
・商品を落下させたり、叩いたりすると破損することがあります。
・衝撃を与えた場合、外観に破損が見られなくても機能が損失することがありますのでご注意ください。
・カムフォロアはラジアル荷重に対応しますが、スラスト荷重には弱いので、スラスト荷重を負荷するような使用方法は避けてください。
・サイズによってグリースが封入されていないタイプがあります。
 下の表を参考に、グリースが封入されていないものには適宜給油してからご使用ください。
・無給油のままご使用すると、異常摩耗や短寿命の原因になります。

カムフォロアグリース性能と使用温度
 一般グリース封入品
（AFB-LFグリス）
グリースの性能増ちょう剤リチウム石けん
基油精製鉱油
基油動粘度（40℃，mm2/s）170
混和ちょう度（25℃・60W）275
適点（℃）193
蒸発量：wt%（99℃・22h）0.36
離油度：wt%（100℃・24h）0.6
使用温度
（℃）		大気中－15～＋100
真空中不適

型番リスト

表示件数
  • 1
    • 型番
    C-CFFR5-13
    C-CFFR6-16
    C-CFFR8-19
    C-CFFR10-22
    C-CFFR10-26
    C-CFFR12-30
    C-CFFR12-32
    C-CFFR16-35
    C-CFFR18-40
    C-CFFR20-52
    C-CFR5-13
    C-CFR6-16
    C-CFR8-19
    C-CFR10-22
    C-CFR10-26
    C-CFR12-30
    C-CFR12-32
    C-CFR16-35
    C-CFR18-40
    C-CFR20-52

    外径 D

    (mm)

    幅 B

    (mm)

    基本定格荷重 Cr(動)

    (kN)

    基本定格荷重 Cor(静)

    (kN)

    許容回転数

    (rpm)

    カムフォロア スタッドネジ部 （並目）

    (mm)

    カムフォロア スタッドネジ部 （細目）

    (mm)

    シール

    		RoHS?最小発注数量
    13
    9
    2.51
    2.22
    16240
    M5×0.8
    -
    あり
    10
    1個
    16
    11
    3.15
    3.3
    14000
    M6×1.0
    -
    あり
    10
    1個
    19
    11
    3.5
    3.9
    11000
    M8×1.25
    -
    あり
    10
    1個
    22
    12
    4.5
    5.2
    8000
    -
    M10×1.0
    あり
    10
    1個
    26
    12
    4.5
    5.2
    8000
    -
    M10×1.0
    あり
    10
    1個
    30
    14
    6.8
    8.4
    5500
    -
    M12×1.5
    あり
    10
    1個
    32
    14
    6.8
    8.4
    5500
    -
    M12×1.5
    あり
    10
    1個
    35
    18
    9.8
    14.1
    3600
    -
    M16×1.5
    あり
    10
    1個
    40
    20
    10.9
    15.5
    2900
    -
    M18×1.5
    あり
    10
    1個
    52
    24
    16.7
    29
    2400
    -
    M20×1.5
    あり
    10
    1個
    13
    9
    2.51
    2.22
    23200
    M5×0.8
    -
    なし
    10
    1個
    16
    11
    3.15
    3.3
    14000
    M6×1.0
    -
    なし
    10
    1個
    19
    11
    3.5
    3.9
    11000
    M8×1.25
    -
    なし
    10
    1個
    22
    12
    4.5
    5.2
    8000
    M10×1.0
    -
    なし
    10
    1個
    26
    12
    4.5
    5.2
    8000
    -
    M10×1.0
    なし
    10
    1個
    30
    14
    6.8
    8.4
    5500
    -
    M12×1.5
    なし
    10
    1個
    32
    14
    6.8
    8.4
    5500
    M12×1.5
    -
    なし
    10
    1個
    35
    18
    9.8
    14.1
    3600
    -
    M16×1.5
    なし
    10
    1個
    40
    20
    10.9
    15.5
    2900
    -
    M18×1.5
    なし
    10
    1個
    52
    24
    16.7
    29
    2400
    -
    M20×1.5
    なし
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    高品質の代替品
    860円
    ( 946円 )
    在庫品1日目当日出荷可能

    CFFR5-13

    770円
    ( 847円 )
    在庫品1日目当日出荷可能

    CFFR6-16

    810円
    ( 891円 )
    在庫品1日目当日出荷可能

    CFFR8-19

    820円
    ( 902円 )
    在庫品1日目当日出荷可能

    CFFR10-22

    870円
    ( 957円 )
    在庫品1日目当日出荷可能

    CFFR10-26

    1,010円
    ( 1,111円 )
    在庫品1日目当日出荷可能

    -

    1,110円
    ( 1,221円 )
    在庫品1日目当日出荷可能

    -

    1,160円
    ( 1,276円 )
    在庫品1日目当日出荷可能

    -

    1,700円
    ( 1,870円 )
    在庫品1日目当日出荷可能

    -

    2,220円
    ( 2,442円 )
    在庫品1日目当日出荷可能

    -

    770円
    ( 847円 )
    在庫品1日目当日出荷可能

    CFR5-13

    690円
    ( 759円 )
    在庫品1日目当日出荷可能

    CFR6-16

    730円
    ( 803円 )
    在庫品1日目当日出荷可能

    CFR8-19

    740円
    ( 814円 )
    在庫品1日目当日出荷可能

    CFR10-22

    780円
    ( 858円 )
    在庫品1日目当日出荷可能

    CFR10-26

    920円
    ( 1,012円 )
    在庫品1日目当日出荷可能

    -

    1,000円
    ( 1,100円 )
    在庫品1日目当日出荷可能

    -

    1,040円
    ( 1,144円 )
    在庫品1日目当日出荷可能

    -

    1,310円
    ( 1,441円 )
    在庫品1日目当日出荷可能

    -

    1,710円
    ( 1,881円 )
    在庫品1日目当日出荷可能

    -

  • 1

    • 詳細情報

    基本情報

    【まとめ買いでお得】81個以上から大幅割引き！
    人気のある、ドライバ溝・フラットタイプのカムフォロアをエコノミーシリーズでご提供。
    ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

    ご注意

    • 25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
    • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
    • ドライバ溝部について、四三酸化鉄被膜（ブラック）に順次切り替えを行っております。旧仕様シルバーと新仕様ブラックの製品が混在する場合がございます。また、色のご指定はお受けいたしかねますので、ご了承頂ける場合のみご購入ください。
    • ｄ≧10の商品はL寸部に貫通穴が開いた仕様に順次切り替えを行っております。ご了承頂ける場合のみご購入ください。
    • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    【エコノミーシリーズ】 RoHS対応 カムフォロア ドライバ溝 フラットタイプのレビュー
    4.3平均満足度：4.33件のレビュー
    搬送機械にて
    4
    満足度：4.02021/08/05
    機械の軸部品として使用しました。 ナットも同梱されている為、ナットを用意しなくても良いです。
    0人が参考にしています。
    シューターのロック解除部に使用
    5
    満足度：5.02021/04/26
    シューターのロック解除部に使用 安価なものがMISUMI-VONAであったので購入
    0人が参考にしています。
    外販機器付帯備品として
    4
    満足度：4.02019/10/02
    当社外販用搬送機器の駆動部付帯部品として使用しています。傾斜のある部位に実装されたアクチュエータに対する水平、垂直動作時...もっと読む
