【エコノミーシリーズ】 RoHS対応カムフォロアドライバ溝クラウンタイプ

数量スライド割引
当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 820円～2,610円

税込単価: 902円～2,871円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応カムフォロア頭部六角穴付クラウンタイプ

4.3

通常価格(税別)： 490円 (税込価格：539円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応カムフォロア頭部六角穴付フラットタイプ

4.3

通常価格(税別)： 650円 (税込価格：715円)

通常出荷日：在庫品1日目

【まとめ買いでお得】71個以上から大幅割引き！人気のある、ドライバ溝・クラウン...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
カムフォロア
ローラ種類
クラウンタイプ
サイズ規格
メートル
本体材質
SUJ2
本体詳細材質
SUJ2
ローラ外周材質
なし
カムフォロア締結方式
標準タイプ
カムフォロア取付け軸位置
標準
カムフォロア付加機能
なし
カムフォロア潤滑方式
なし
軸
あり
ころ案内方式
保持器付
商品タイプ
一般

ご注意

25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
ドライバ溝部について、四三酸化鉄被膜（ブラック）に順次切り替えを行っております。旧仕様シルバーと新仕様ブラックの製品が混在する場合がございます。また、色のご指定はお受けいたしかねますので、ご了承頂ける場合のみご購入ください。
ｄ≧10の商品はL寸部に貫通穴が開いた仕様に順次切り替えを行っております。ご了承頂ける場合のみご購入ください。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が20型番あります。

外形図・規格表
型番リスト
詳細情報

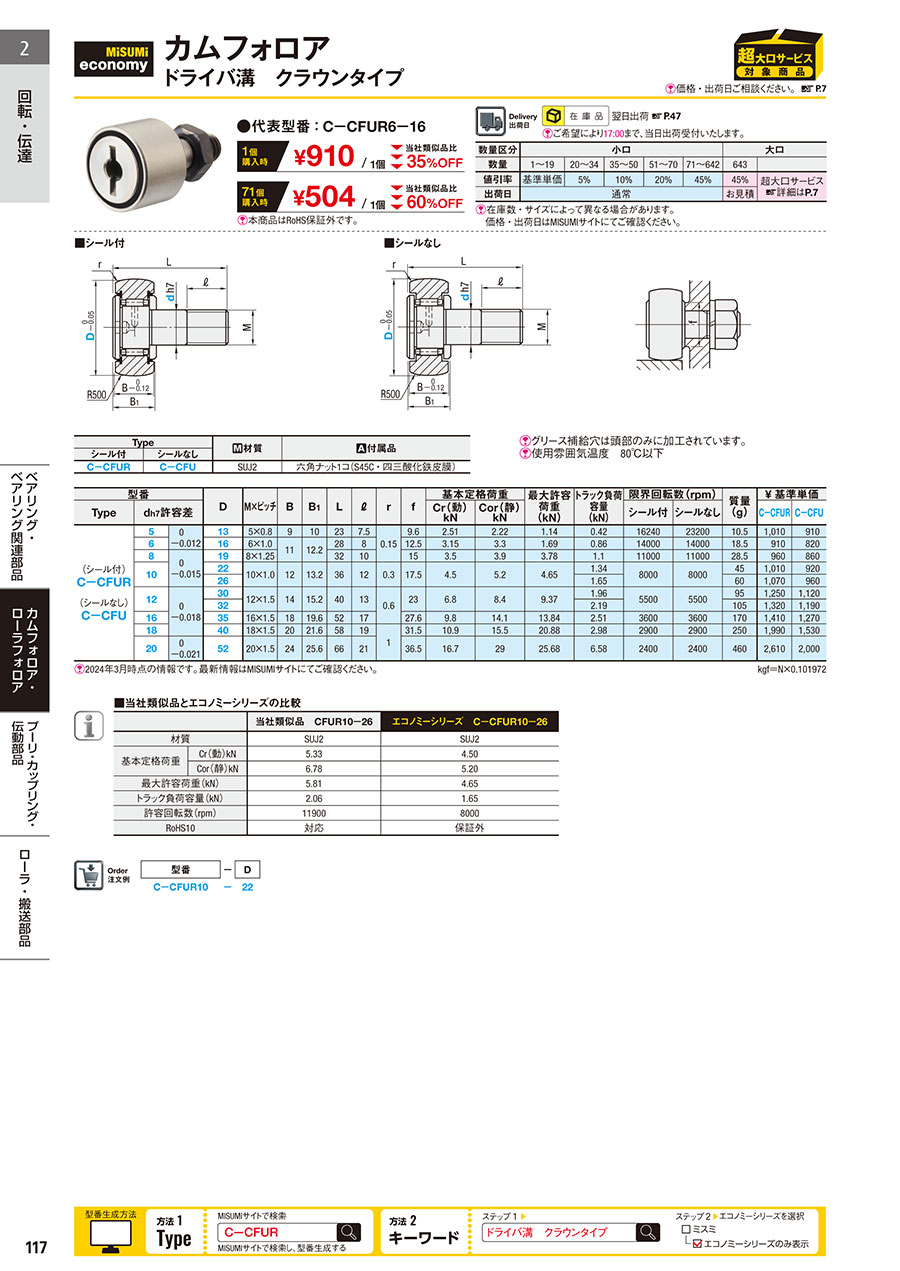

カタログ

外形図・規格表

外形図

■シール付

■シールなし

[ ! ]グリース補給穴は頭部のみに加工されています。
[ ! ]使用雰囲気温度　80℃以下

規格表

Type		[ M ]材質	[ A ]付属品
シール付	シールなし
C−CFUR	C−CFU	SUJ2	六角ナット1コ(S45C・四三酸化鉄皮膜)

型式	−	D
C−CFUR10	−	22

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番			D	M×ピッチ	B	B₁	L	ℓ	r	f	基本定格荷重		最大許容荷重 (kN)	トラック負荷容量 (kN)	限界回転数(rpm)		質量 (g)	¥ 基準単価
Type	d_h7許容差		D	M×ピッチ	B	B₁	L	ℓ	r	f	Cr(動) kN	Cor(静) kN	最大許容荷重 (kN)	トラック負荷容量 (kN)	シール付	シールなし	質量 (g)	C−CFUR	C−CFU
(シール付) C－CFUR (シールなし) C－CFU	5	0 −0.012	13	5×0.8	9	10	23	7.5	0.15	9.6	2.51	2.22	1.14	0.42	16240	23200	10.5	1,010	910
	6	0 −0.012	16	6×1.0	11	12.2	28	8		12.5	3.15	3.3	1.69	0.86	14000	14000	18.5	910	820
	8	0 −0.015	19	8×1.25	11	12.2	32	10		15	3.5	3.9	3.78	1.1	11000	11000	28.5	960	860
	10		22	10×1.0	12	13.2	36	12	0.3	17.5	4.5	5.2	4.65	1.34	8000	8000	45	1,010	920
	10		26	10×1.0	12	13.2	36	12	0.3	17.5	4.5	5.2	4.65	1.65	8000	8000	60	1,070	960
	12	0 −0.018	30	12×1.5	14	15.2	40	13	0.6	23	6.8	8.4	9.37	1.96	5500	5500	95	1,250	1,120
	12		32	12×1.5	14	15.2	40	13		23	6.8	8.4	9.37	2.19	5500	5500	105	1,320	1,190
	16		35	16×1.5	18	19.6	52	17		27.6	9.8	14.1	13.84	2.51	3600	3600	170	1,410	1,270
	18		40	18×1.5	20	21.6	58	19	1	31.5	10.9	15.5	20.88	2.98	2900	2900	250	1,990	1,530
	20	0 −0.021	52	20×1.5	24	25.6	66	21	1	36.5	16.7	29	25.68	6.58	2400	2400	460	2,610	2,000
kgf＝N×0.101972

製品比較情報

■当社類似品のとエコノミーシリーズの違い

		当社類似品（CFUR10-26）	エコノミーシリーズ（C-CFUR10-26）
材質		SUJ2	SUJ2
基本定格荷重	Cr(動)kN	5.33	4.50
基本定格荷重	Cor(静)kN	6.78	5.20
最大許容荷重（kN）		5.81	4.65
トラック負荷容量（kN）		2.06	1.65
許容回転数（rpm）		11900	8000
RoHS10		対応	対応

■値引率詳細例

値引率

価格例（9/1時点）型番：C-CFUR6-16

数量	1個あたり値引率
1	-
20	5%
35	10%
51	20%
71	45%

数量	当社類似品（CFUR6-16）	本商品	当社類似品比プライスダウン率
1	1,400円	910円	35%
20	1,330円	864円	35%
35	1,260円	819円	35%
51	1,260円	728円	42%
71	1,260円	504円	60%

各型番の数量別価格・納期は、型番確定後に「価格を確認」をクリックしてご確認ください。

商品特長

ころ案内方式
ケージ付きカムフォロアは摩擦係数が小さく回転数が高い場合に対応し、総ころカムフォロアは高速回転、重荷重を負荷する場合に対応します。

ケージ付き（標準型）

総ころ重荷重用タイプ

C-VALUE　カムフォロア　ドライバ溝　クラウンタイプ:関連画像

シール部構造
非シール形ベアリング外輪とスタッドつば部及び外輪と側板とのすきまを小さく、迷宮にしたものシール形軸受は密閉された迷宮部にシールを組み込んだもので、異物の侵入を防ぐことができます。

非密閉性タイプ

密閉性タイプ

C-VALUE　カムフォロア　ドライバ溝　クラウンタイプ:関連画像

外輪外径形状
球面外輪の軸受は取付の不具合による負荷ムラを緩和することができます。円弧外輪の軸受は、スライドレールとの接触面積が大きく、荷重負荷が大きいスライドレールや硬度の低いスライドレールに適しています。

円弧外輪

円筒外輪

C-VALUE　カムフォロア　ドライバ溝　クラウンタイプ:関連画像

スライドレール負荷容量比較
C-VALUE　カムフォロア　ドライバ溝　クラウンタイプ:関連画像

使用例

※使用例1（ガイドローラー）

運動方向
＜直進運動＞相手側の面が平面で、カムフォロアが直線上を動くこと。		＜揺動方向＞相手側の面が婉曲でカムフォロアが曲線上を動くこと。

取付方法

取付時、カムフォロアのつば部を直接ハンマなどで叩かないでください。つば部が割れたり、回転不良の原因となります。六角レンチまたはマイナスドライバーで取付けてください。
固定は、六角穴またはドライバ溝で固定してから、レンチでナットを回して締め付けてください。

ボルト締付トルク
カムフォロアを取付ける際、トルクレンチを使用し、ねじの最大締付トルク値を超えないで下さい。ねじ部が破損する恐れがあります。

dh7	締付トルク最大 N・m
3	0.392
4	0.98
5	1.96
6	2.94
8	7.84
10	16.7
12	29.4
16	70.6
18	98
20	137
24	245

注意事項

・商品を落下させたり、叩いたりすると破損することがあります。
・衝撃を与えた場合、外観に破損が見られなくても機能が損失することがありますのでご注意ください。
・カムフォロアはラジアル荷重に対応しますが、スラスト荷重には弱いので、スラスト荷重を負荷するような使用方法は避けてください。
・サイズによってグリースが封入されていないタイプがあります。
下の表を参考に、グリースが封入されていないものには適宜給油してからご使用ください。
・無給油のままご使用すると、異常摩耗や短寿命の原因になります。

カムフォロアグリース性能と使用温度

		一般グリース封入品（AFB-LFグリス）
グリースの性能	増ちょう剤	リチウム石けん
	基油	精製鉱油
	基油動粘度（40℃，mm²/s）	170
	混和ちょう度（25℃・60W）	275
	適点（℃）	193
	蒸発量：wt%（99℃・22h）	0.36
	離油度：wt%（100℃・24h）	0.6
使用温度（℃）	大気中	－15～＋100
使用温度（℃）	真空中	不適

型番リスト

表示件数

型番

外径 D

(mm)

幅 B

(mm)

基本定格荷重 Cr(動)

(kN)

基本定格荷重 Cor(静)

(kN)

許容回転数

(rpm)

カムフォロアスタッドネジ部（並目）

(mm)

カムフォロアスタッドネジ部（細目）

(mm)

シール

RoHS?

最小発注数量

13	9	2.51	2.22	23200	M5×0.8	-	なし	10	1個
16	11	3.15	3.3	14000	M6×1	-	なし	10	1個
19	11	3.5	3.9	11000	M8×1.25	-	なし	10	1個
22	12	4.5	5.2	8000	-	M10×1	なし	10	1個
26	12	4.5	5.2	8000	-	M10×1	なし	10	1個
30	14	6.8	8.4	5500	-	M12×1.5	なし	10	1個
32	14	6.8	8.4	5500	-	M12×1.5	なし	10	1個
35	18	9.8	14.1	3600	-	M16×1.5	なし	10	1個
40	20	10.9	15.5	2900	-	M18×1.5	なし	10	1個
52	24	16.7	29	2400	-	M20×1.5	なし	10	1個
13	9	2.51	2.22	16240	M5×0.8	-	あり	10	1個
16	11	3.15	3.3	14000	M6×1	-	あり	10	1個
19	11	3.5	3.9	11000	M8×1.25	-	あり	10	1個
22	12	4.5	5.2	8000	-	M10×1	あり	10	1個
26	12	4.5	5.2	8000	-	M10×1	あり	10	1個
30	14	6.8	8.4	5500	-	M12×1.5	あり	10	1個
32	14	6.8	8.4	5500	-	M12×1.5	あり	10	1個
35	18	9.8	14.1	3600	-	M16×1.5	あり	10	1個
40	20	10.9	15.5	2900	-	M18×1.5	あり	10	1個
52	24	16.7	29	2400	-	M20×1.5	あり	10	1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

910円 ( 1,001円 )	在庫品1日目当日出荷可能	CFU5-13
820円 ( 902円 )	在庫品1日目当日出荷可能	CFU6-16
860円 ( 946円 )	在庫品1日目当日出荷可能	CFU8-19
920円 ( 1,012円 )	在庫品1日目当日出荷可能	CFU10-22
960円 ( 1,056円 )	在庫品1日目当日出荷可能	CFU10-26
1,120円 ( 1,232円 )	在庫品1日目当日出荷可能	-
1,190円 ( 1,309円 )	在庫品1日目当日出荷可能	-
1,270円 ( 1,397円 )	在庫品1日目当日出荷可能	-
1,530円 ( 1,683円 )	在庫品1日目当日出荷可能	-
2,000円 ( 2,200円 )	在庫品1日目当日出荷可能	-
1,010円 ( 1,111円 )	在庫品1日目当日出荷可能	CFUR5-13
910円 ( 1,001円 )	在庫品1日目当日出荷可能	CFUR6-16
960円 ( 1,056円 )	在庫品1日目当日出荷可能	CFUR8-19
1,010円 ( 1,111円 )	在庫品1日目当日出荷可能	CFUR10-22
1,070円 ( 1,177円 )	在庫品1日目当日出荷可能	CFUR10-26
1,250円 ( 1,375円 )	在庫品1日目当日出荷可能	-
1,320円 ( 1,452円 )	在庫品1日目当日出荷可能	-
1,410円 ( 1,551円 )	在庫品1日目当日出荷可能	-
1,990円 ( 2,189円 )	在庫品1日目当日出荷可能	-
2,610円 ( 2,871円 )	在庫品1日目当日出荷可能	-
