ミスミ
MISUMI economy

【エコノミーシリーズ】 玉軸受ユニット　－ピロータイプ（鋳物）－

【エコノミーシリーズ】 玉軸受ユニット　－ピロータイプ（鋳物）－
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
515円～1,124円
税込単価
567円～1,236円

今見ている商品の標準品

クオリティー品

玉軸受ユニット　－ピロータイプ（鋳物）－

ミスミ

玉軸受ユニット　－ピロータイプ（鋳物）－
4.5
通常価格(税別)： 920円 (税込価格：1,012円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

【エコノミーシリーズ】 玉軸受ユニット　-ひしフランジ（鋳物）/四角フランジ（鋳物）-

ミスミ

【エコノミーシリーズ】 玉軸受ユニット　-ひしフランジ（鋳物）/四角フランジ（鋳物）-
4.7
通常価格(税別)： 515円 (税込価格：567円)

通常出荷日：在庫品1日目

中精度用途に特化したベアリングです。お客様のコストダウンに貢献します。【新商品...

詳細情報を確認する

ご注意

  • ハウジングは鋳物のため、±2ＭＭは許容値とさせていただきます。
  • 納品時に軸受けが傾いている場合は、使用される軸等を軸受けに挿入して傾きを調整してください。 (当社従来品に比べ硬い仕様となります)
  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor
未確定：候補が5型番あります。
数量：

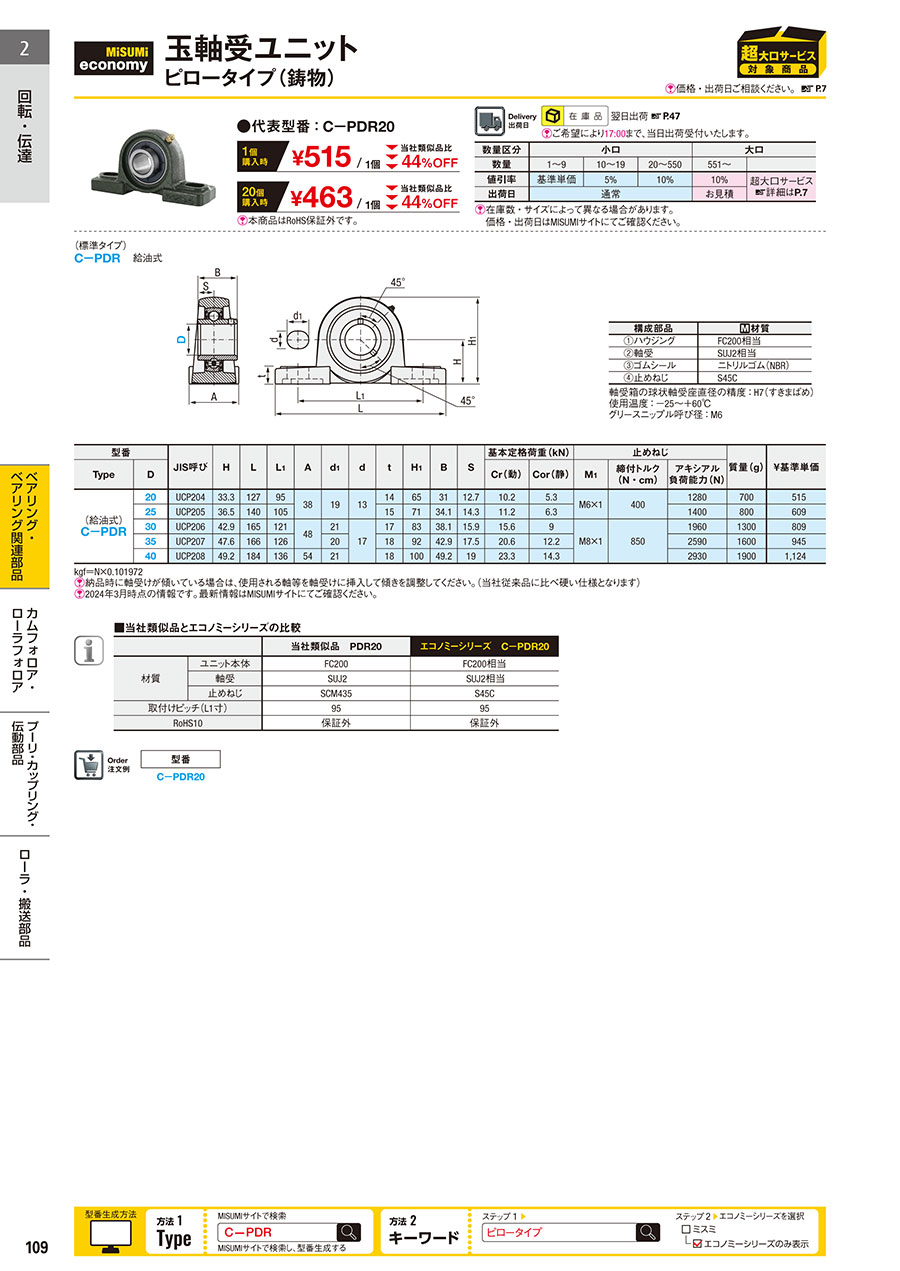

外形図・規格表


特徴
エコノミーシリーズは製造方法・一部の精度を見直し、低価格を実現しました。
商品によって各スペック等が異なりますので、詳細は下記規格表にてご確認ください。
（標準タイプ）
C-PDR 給油式
構成部品[ M ]材質
①ハウジングFC200相当
②軸受SUJ2相当
③ゴムシールニトリルゴム(NBR)
④止めねじS45C
軸受箱の球状軸受座直径の精度：H7（すきまばめ）
使用温度：−25〜＋60℃
グリースニップル呼び径：M6


規格表

型式
C-PDR20
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式JIS呼びHLL1Ad1dtH1BS基本定格荷重(kN)止めねじ質量(g)￥基準単価
TypeDCr(動)Cor(静)M1締付トルク
(N・cm)		アキシアル
負荷能力(N)
(給油式)
C－PDR		20UCP20433.312794.538181313643112.710.25.3M6×14001280700515
25UCP20536.5140105381813137134.114.311.26.31400800609
30UCP20642.9165121482117158438.115.915.69M8×185019601300809
35UCP20747.6166127482117169342.917.520.612.225901600945
40UCP20849.2184136542117179849.21923.314.3293019001,124
[ ! ]kgf＝N×0.101972
[ ! ]納品時に軸受けが傾いている場合は、使用される軸等を軸受けに挿入して傾きを調整してください。（当社従来品に比べ硬い仕様となります）
製品比較情報
 当社類似品　
PDR20		エコノミーシリーズ　
C−PDR20
材質ユニット本体FC200FC200相当
軸受 SUJ2 SUJ2相当
止めねじSCM435S45C
取付けピッチ(L1寸)9595
RoHS10対応保証外

型番リスト

表示件数
  • 1
    • 型番
    C-PDR20
    C-PDR25
    C-PDR30
    C-PDR35
    C-PDR40

    軸穴径 D

    (φ)

    取付け高さ H

    (mm)

    基本定格荷重 動定格

    (N)

    基本定格荷重 静定格

    (N)

    		最小発注数量
    20
    33.3
    12800
    6600
    1個
    25
    36.5
    14000
    7900
    1個
    30
    42.9
    19500
    11300
    1個
    35
    47.6
    25700
    15300
    1個
    40
    49.2
    29100
    17900
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    高品質の代替品
    515円
    ( 567円 )
    在庫品1日目当日出荷可能

    PDR20

    609円
    ( 670円 )
    在庫品1日目当日出荷可能

    PDR25

    809円
    ( 890円 )
    在庫品1日目当日出荷可能

    PDR30

    945円
    ( 1,040円 )
    在庫品1日目当日出荷可能

    PDR35

    1,124円
    ( 1,236円 )
    在庫品1日目当日出荷可能

    PDR40

  • 1

    • 詳細情報

    基本情報

    中精度用途に特化したベアリングです。お客様のコストダウンに貢献します。

    【新商品のご案内】
    ☆鋳物製ピロー耐熱タイプ
    ☆玉軸受ユニット 鋳物製ピロー（狭幅タイプ）
    ☆玉軸受ユニット　－鋳造製非対称フランジタイプ－
    ☆玉軸受ユニット　－ステンレス製ピロータイプ－　（固形グリス・食品機械用グリス）
    ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

    ご注意

    • ハウジングは鋳物のため、±2ＭＭは許容値とさせていただきます。
    • 納品時に軸受けが傾いている場合は、使用される軸等を軸受けに挿入して傾きを調整してください。 (当社従来品に比べ硬い仕様となります)
    • 本商品はRoHS保証外です。ご注意ください。
    • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
    • 当ページの価格表は24年3月時点の情報になります。
    技術情報

    納期・価格



    価格表

    ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
    数量区分標準対応個別対応
    小口大口
    数 量1〜910〜2021〜5051〜
    値引率基準単価5％10％お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。


    納期

    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

    出荷日については、こちらをご覧ください。

    概要・仕様



    仕様・概要

    類似品比較ポイント：軽荷重用途、中・低回転数用途、中精度回転用途の商品です。C-VALUE部品の説明はこちらへ

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
