【販売終了情報】C-BGCCB / C-BGCYB / C-BGCBB / C-BGCZB は販売終了となりました。推奨代替品は＜C-BGCC / C-BGCY / C-BGCB / C-BGCZ＞です。MISUMI-VONAの商品ページにて仕様をご確認ください。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が37型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

・止め輪なし C－BGCC				・インロー止め輪なし C－BGCY


・止め輪付 C－BGCB				・インロー止め輪付 C－BGCZ

				軸受け精度　JIS　B　1514 0級

Type				[ M ]材質		[ S ]表面処理	[ A ]付属品止め輪
止め輪なし	インロー止め輪なし	止め輪付	インロー止め輪付	ベアリング	ホルダ	ホルダ	[ A ]付属品止め輪
C−BGCC	C−BGCY	C−BGCB	C−BGCZ	ベアリング鋼	S45C相当	無電解ニッケルメッキ	ばね用鋼

規格表

型式

Type		ベアリング
C-BGCC		6000ZZ

型番		d	D_H7	D₁g₇	dh	B	T	ℓ	L	W	A	H	d₁	d₂	H₁	許容回転数 rpm(参考)
Type	ベアリング品番	d	D_H7	D₁g₇	dh	B	T	ℓ	L	W	A	H	d₁	d₂	H₁	許容回転数 rpm(参考)
止め輪なし C－BGCC インロー止め輪なし C－BGCY 止め輪付 C－BGCB インロー止め輪付 C－BGCZ	608ZZ	8	22	27	19	7	8	2.65	25	29	38	48	8	4.5	4.1	34000
	6900ZZ	10	22	27	19	6	8	2.65	25	29	38	48	8	4.5	4.1	32000
	6000ZZ	10	26	32	22	8	8	2.85	25	34	44	54	8	4.5	4.1	30000
	6901ZZ	12	24	32	22	6	8	2.85	25	34	44	54	8	4.5	4.1	30000
	6001ZZ	12	28	34	24	8	8	2.85	25	36	46	56	8	4.5	4.1	27000
	6902ZZ	15	28	35	25	7	10	2.85	25	37	48	60	9.5	5.5	5.1	26000
	6002ZZ	15	32	38	28	9	10	2.85	30	40	52	64	9.5	5.5	5.1	23000
	6904ZZ	20	37	45	34	9	11	3.75	35	47	60	74	11	6.6	6.1	19000
	6004ZZ	20	42	50	36	12	11	3.95	40	52	66	80	11	6.6	6.1	17000

●軽荷重用途、中・低速回転用途、中精度回転用途専用商品です。
●内部すきま量及び定格荷重をご確認ください。
●高荷重、高速回転、高回転精度の箇所には使用しないでください。

価格表

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Type ベアリング品番	￥基準単価
	止め輪なし	インロー止め輪なし	止め輪付	インロー止め輪付
	C−BGCC	C−BGCY	C−BGCB	C−BGCZ
608ZZ	1,985	2,174	2,079	2,279
6900ZZ	2,258	2,478	2,363	2,594
6000ZZ	2,100	2,300	2,205	2,415
6901ZZ	2,373	2,604	2,489	2,730
6001ZZ	2,205	2,415	2,310	2,531
6902ZZ	2,646	2,898	2,772	3,035
6002ZZ	2,426	2,657	2,541	2,783
6904ZZ	3,203	3,507	3,360	3,686
6004ZZ	3,203	3,507	3,360	3,686

■ｄ穴内径公差

ｄ		内径公差 (mm)
(mm)
を超え	以下
0.6	2.5	0 －0.008

2.5	10	0 －0.008

10	18	0 －0.008

18	30	0 －0.010

30	50	0 －0.012

50	80	0 －0.015

[ ! ]公差寸法はJIS（0級）に準拠（JIS B 1514-1 2017）

製品比較情報

			当社類似品 BGCB6901ZZ−25	エコノミーシリーズ C−BGCB6901ZZ
ベアリング	基本定格荷重	Cr(動)kN	2.89	2.02
	基本定格荷重	Cor(静)kN	1.46	1.02
	ベアリング内部隙間	最小　μm	3	6
	ベアリング内部隙間	最大　μm	18	23
	(参考)許容回転速度　rpm		30000	30000
ホルダ	材質		S45C相当	S45C相当
	表面処理		無電解ニッケルメッキ	無電解ニッケルメッキ
	製造方法		切削	鋳造＋切削
取付けピッチ　(A寸)			38	44
RoHS10			対応	対応

特長

製造工程を「切削」から「鋳造」「アルミ引き抜き」へ変更、一部仕様を緩和し、低価格を実現。

使用例

型番リスト

表示件数

型番

特性・用途

軸受内径 d

(mm)

ホルダ表面処理

止め輪

ベアリング品番

フランジ外径 H

(φ)

全長 T

(mm)

RoHS?

最小発注数量

該当なし	10	無電解ニッケルメッキ	あり	6000	54	8	10	1個
該当なし	12	無電解ニッケルメッキ	あり	6001	56	8	10	1個
該当なし	15	無電解ニッケルメッキ	あり	6002	64	10	10	1個
該当なし	20	無電解ニッケルメッキ	あり	6004	80	11	10	1個
該当なし	8	無電解ニッケルメッキ	あり	608	48	8	10	1個
該当なし	10	無電解ニッケルメッキ	あり	6900	48	8	10	1個
該当なし	12	無電解ニッケルメッキ	あり	6901	54	8	10	1個
該当なし	15	無電解ニッケルメッキ	あり	6902	60	10	10	1個
該当なし	20	無電解ニッケルメッキ	あり	6904	74	11	10	1個
該当なし	10	無電解ニッケルメッキ	なし	6000	54	8	10	1個
該当なし	12	無電解ニッケルメッキ	なし	6001	56	8	10	1個
該当なし	15	無電解ニッケルメッキ	なし	6002	64	10	10	1個
該当なし	20	無電解ニッケルメッキ	なし	6004	80	11	10	1個
該当なし	8	無電解ニッケルメッキ	なし	608	48	8	10	1個
該当なし	10	無電解ニッケルメッキ	なし	6900	48	8	10	1個
該当なし	12	無電解ニッケルメッキ	なし	6901	54	8	10	1個
該当なし	15	無電解ニッケルメッキ	なし	6902	60	10	10	1個
該当なし	20	無電解ニッケルメッキ	なし	6904	74	11	10	1個
該当なし	10	無電解ニッケルメッキ	なし	6000	54	8	10	1個
該当なし	12	無電解ニッケルメッキ	なし	6001	56	8	10	1個
該当なし	15	無電解ニッケルメッキ	なし	6002	64	10	10	1個
該当なし	20	無電解ニッケルメッキ	なし	6004	80	11	10	1個
該当なし	8	無電解ニッケルメッキ	なし	608	48	8	10	1個
該当なし	10	無電解ニッケルメッキ	なし	6900	48	8	10	1個
該当なし	12	無電解ニッケルメッキ	なし	6901	54	8	10	1個
該当なし	15	無電解ニッケルメッキ	なし	6902	60	10	10	1個
該当なし	20	無電解ニッケルメッキ	なし	6904	74	11	10	1個
該当なし	10	無電解ニッケルメッキ	あり	6000	54	8	10	1個
該当なし	12	無電解ニッケルメッキ	あり	6001	56	8	10	1個
該当なし	15	無電解ニッケルメッキ	あり	6002	64	10	10	1個
該当なし	20	無電解ニッケルメッキ	あり	6004	80	11	10	1個
該当なし	8	無電解ニッケルメッキ	あり	608	48	8	10	1個
該当なし	10	無電解ニッケルメッキ	あり	6900	48	8	10	1個
該当なし	12	無電解ニッケルメッキ	あり	6901	54	8	10	1個
該当なし	15	無電解ニッケルメッキ	あり	6902	60	10	10	1個
該当なし	20	無電解ニッケルメッキ	あり	6904	74	11	10	1個
該当なし	8	四三酸化鉄皮膜	あり	608	48	8	10	1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

2,205円 ( 2,426円 )	在庫品1日目当日出荷可能	BGCB6000ZZ-25
2,310円 ( 2,541円 )	在庫品1日目当日出荷可能	BGCB6001ZZ-25
2,541円 ( 2,795円 )	在庫品1日目当日出荷可能	BGCB6002ZZ-30
3,360円 ( 3,696円 )	在庫品1日目当日出荷可能	BGCB6004ZZ-40
2,079円 ( 2,287円 )	在庫品1日目当日出荷可能	BGCB608ZZ-25
2,363円 ( 2,599円 )	在庫品1日目当日出荷可能	BGCB6900ZZ-25
2,489円 ( 2,738円 )	在庫品1日目当日出荷可能	BGCB6901ZZ-25
2,772円 ( 3,049円 )	在庫品1日目当日出荷可能	BGCB6902ZZ-25
3,360円 ( 3,696円 )	在庫品1日目当日出荷可能	BGCB6904ZZ-35
2,100円 ( 2,310円 )	在庫品1日目当日出荷可能	BGCC6000ZZ
2,205円 ( 2,426円 )	在庫品1日目当日出荷可能	BGCC6001ZZ
2,426円 ( 2,669円 )	在庫品1日目当日出荷可能	BGCC6002ZZ
3,203円 ( 3,523円 )	在庫品1日目当日出荷可能	BGCC6004ZZ
1,985円 ( 2,184円 )	在庫品1日目当日出荷可能	BGCC608ZZ
2,258円 ( 2,484円 )	在庫品1日目当日出荷可能	BGCC6900ZZ
2,373円 ( 2,610円 )	在庫品1日目当日出荷可能	BGCC6901ZZ
2,646円 ( 2,911円 )	在庫品1日目当日出荷可能	BGCC6902ZZ
3,203円 ( 3,523円 )	在庫品1日目当日出荷可能	BGCC6904ZZ
2,300円 ( 2,530円 )	在庫品1日目当日出荷可能	BGCY6000ZZ
2,415円 ( 2,657円 )	在庫品1日目当日出荷可能	BGCY6001ZZ
2,657円 ( 2,923円 )	在庫品1日目当日出荷可能	BGCY6002ZZ
3,507円 ( 3,858円 )	在庫品1日目当日出荷可能	BGCY6004ZZ
2,174円 ( 2,391円 )	在庫品1日目当日出荷可能	BGCY608ZZ
2,478円 ( 2,726円 )	在庫品1日目当日出荷可能	BGCY6900ZZ
2,604円 ( 2,864円 )	在庫品1日目当日出荷可能	BGCY6901ZZ
2,898円 ( 3,188円 )	在庫品1日目当日出荷可能	BGCY6902ZZ
3,507円 ( 3,858円 )	在庫品1日目当日出荷可能	BGCY6904ZZ
2,415円 ( 2,657円 )	在庫品1日目当日出荷可能	-
2,531円 ( 2,784円 )	在庫品1日目当日出荷可能	-
2,783円 ( 3,061円 )	在庫品1日目当日出荷可能	-
3,686円 ( 4,055円 )	在庫品1日目当日出荷可能	-
2,279円 ( 2,507円 )	在庫品1日目当日出荷可能	BGCZ608ZZ-25
2,594円 ( 2,853円 )	在庫品1日目当日出荷可能	BGCZ6900ZZ-25
2,730円 ( 3,003円 )	在庫品1日目当日出荷可能	-
3,035円 ( 3,339円 )	在庫品1日目当日出荷可能	-
3,686円 ( 4,055円 )	在庫品1日目当日出荷可能	-
2,184円 ( 2,402円 )	在庫品1日目当日出荷可能	BGCZB608ZZ-25

基本情報

既存の省スペースタイプより固定穴を2か所に変更する事で更に省スペース化されております。また鋳造品の為、既存切削品に比べ最大35％安価です
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

【販売終了情報】C-BGCCB / C-BGCYB / C-BGCBB / C-BGCZB は販売終了となりました。推奨代替品は＜C-BGCC / C-BGCY / C-BGCB / C-BGCZ＞です。MISUMI-VONAの商品ページにて仕様をご確認ください。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

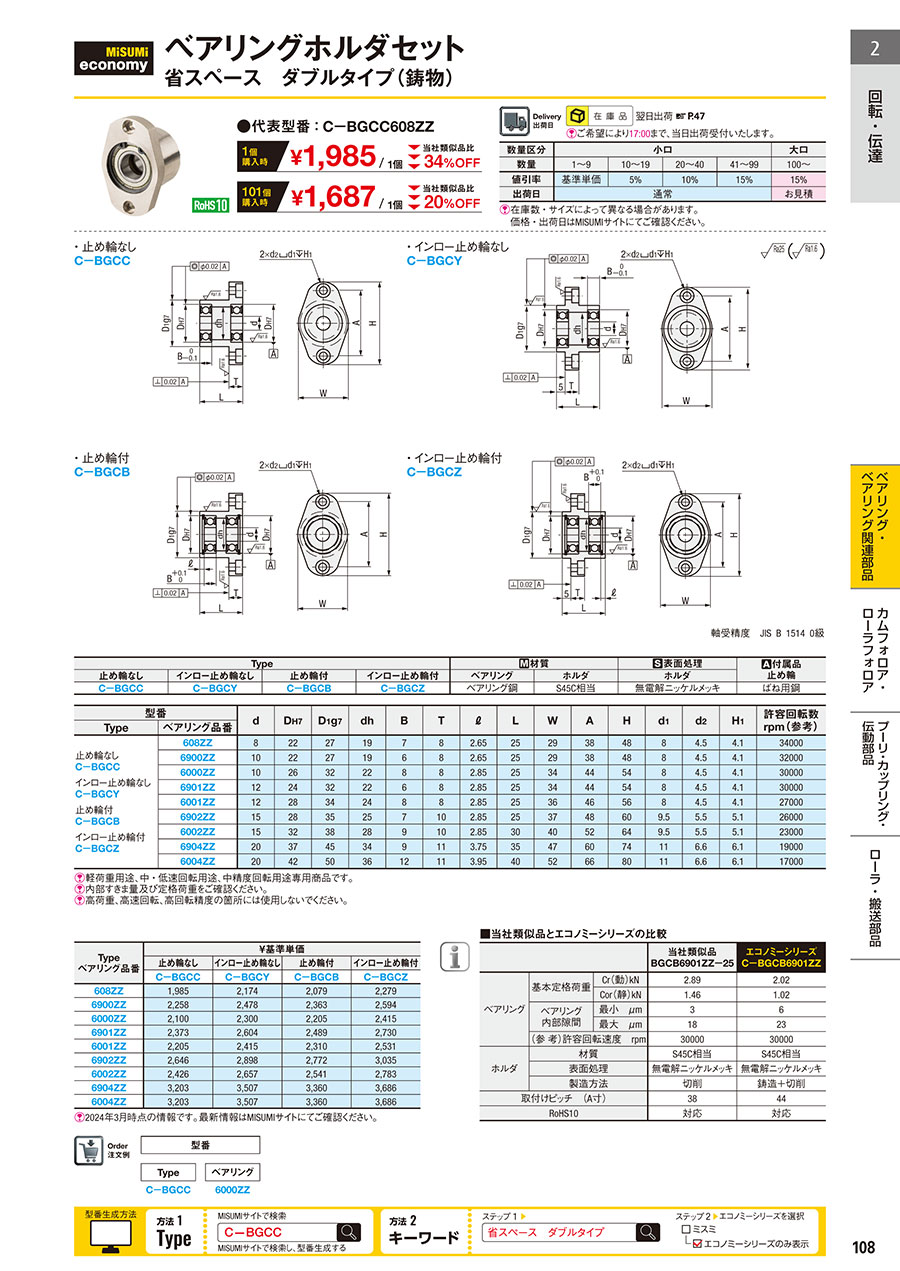

カタログ
