【エコノミーシリーズ】 RoHS対応ベアリングホルダセット省スペースシングルタイプ（鋳物）

数量スライド割引
当日出荷可能

4.2

平均満足度4.2

この商品のレビューをみる（8件）

通常単価(税別): 1,050円～2,079円

税込単価: 1,155円～2,287円

今見ている商品の標準品

クオリティー品

ミスミ

ベアリングホルダセット　止め輪なしタイプ

4.7

通常価格(税別)： 1,070円 (税込価格：1,177円)

通常出荷日：在庫品1日目

今見ている商品の標準品

クオリティー品

ミスミ

ベアリングホルダセット　止め輪付タイプ

4.5

通常価格(税別)： 1,110円 (税込価格：1,221円)

通常出荷日：在庫品1日目

既存の省スペースタイプより固定穴を2か所に変更する事で更に省スペース化されてお...

詳細情報を確認する

特性・用途
該当なし
本体形状
フランジ形
フランジ形状
ひし形
ベアリング個数
シングル
使用ベアリング
深溝玉軸受
ベアリング材質
スチール
ホルダ材質
S45C相当
シール
ZZ（両シールド）
材質証明書
対象外

ご注意

当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が54型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

・止め輪なし
C-BGCNB
C-BGCN

・止め輪付 C-BGCAB C-BGCA			・インロー止め輪付 C-BGCRB C-BGCR

			軸受け精度　JIS　B　1514 0級

[ ! ]「止め輪なしタイプ」はベアリングの外輪をおさえるためにB寸法をマイナス公差としているためベアリングが0.1～0.2飛び出すことがあります。

Type			[ M ]材質		[ S ]表面処理	[ A ]付属品止め輪
止め輪なし	止め輪付	インロー止め輪付	ベアリング	ホルダ	ホルダ	[ A ]付属品止め輪
C-BGCNB	C-BGCAB	C-BGCRB	ベアリング鋼	S45C相当	四三酸化鉄皮膜	ばね用鋼
C-BGCN	C-BGCA	C-BGCR	ベアリング鋼	S45C相当	無電解ニッケルメッキ	ばね用鋼

規格表

型番

Type		ベアリング
C−BGCNB		608ZZ

型番		d	D_H7	D₁g₇	dh	B	T	T₁	W	A	H	M	d₁	H₁	許容回転数 rpm(参考)
Type	ベアリング品番	d	D_H7	D₁g₇	dh	B	T	T₁	W	A	H	M	d₁	H₁	許容回転数 rpm(参考)
止め輪なし C－BGCNB C－BGCN 止め輪付 C－BGCAB C－BGCA インロー止め輪付 C－BGCRB C－BGCR	608ZZ	8	22	25	19	7	9	12	29	35	45	5	8	4.4	34000
	6900ZZ	10	22	25	19	6	8	11	29	35	45	5	8	4.4	32000
	6000ZZ	10	26	30	22	8	10	13	34	40	50	5	8	4.4	30000
	6901ZZ	12	24	30	22	6	8	11	34	40	50	5	8	4.4	30000
	6001ZZ	12	28	32	24	8	10	13	36	42	52	5	8	4.4	27000
	6902ZZ	15	28	33	25	7	9	12	37	45	57	6	9.5	5.4	26000
	6002ZZ	15	32	36	28	9	11	14	40	48	60	6	9.5	5.4	23000
	6904ZZ	20	37	43	34	9	11	15	47	56	69	8	11	6.5	19000
	6004ZZ	20	42	50	36	12	14	18	54	64	77	8	11	6.5	17000

●軽荷重用途、中・低速回転用途、中精度回転用途専用商品です。
●内部すきま量及び定格荷重をご確認ください。
●高荷重、高速回転、高回転精度の箇所には使用しないでください。

価格表

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Type ベアリング品番	￥基準単価
	止め輪なし		止め輪付		インロー止め輪付
	C−BGCNB	C−BGCN	C−BGCAB	C−BGCA	C−BGCRB	C−BGCR
608ZZ	1,050	1,134	1,103	1,187	1,218	1,302
6900ZZ	1,313	1,418	1,376	1,481	1,512	1,617
6000ZZ	1,155	1,250	1,218	1,313	1,344	1,439
6901ZZ	1,365	1,470	1,439	1,544	1,586	1,691
6001ZZ	1,208	1,302	1,271	1,365	1,397	1,491
6902ZZ	1,470	1,586	1,544	1,659	1,701	1,817
6002ZZ	1,260	1,365	1,323	1,428	1,460	1,565
6904ZZ	1,680	1,817	1,764	1,901	1,943	2,079
6004ZZ	1,680	1,817	1,764	1,901	1,943	2,079

■ｄ穴内径公差

ｄ		内径公差 (mm)
(mm)
を超え	以下
0.6	2.5	0 －0.008

2.5	10	0 －0.008

10	18	0 －0.008

18	30	0 －0.010

30	50	0 －0.012

50	80	0 －0.015

[ ! ]公差寸法はJIS（0級）に準拠（JIS B 1514-1 2017）

製品比較情報

			当社類似品 BGCA6901ZZ	エコノミーシリーズ C−BGCA6901ZZ
ベアリング	基本定格荷重	Cr(動)kN	2.89	2.02
	基本定格荷重	Cor(静)kN	1.46	1.02
	ベアリング内部隙間	最小　μm	3	6
	ベアリング内部隙間	最大　μm	18	23
	(参考)許容回転速度　rpm		30000	30000
ホルダ	材質		S45C相当	S45C相当
	表面処理		無電解ニッケルメッキ	無電解ニッケルメッキ
	製造方法		切削	鋳造＋切削
取付けピッチ　(A寸)			38	40
RoHS10			対応	対応

※商品によって取付寸法など各スペックが異なりますので、詳細は規格表にてご確認ください

特長

製造工程を「切削」から「鋳造」「アルミ引き抜き」へ変更、一部仕様を緩和し、低価格を実現。

使用例

●タップを使用		●ザグリを使用

型番リスト

表示件数

型番

軸受内径 d

(mm)

ホルダ表面処理

止め輪

ベアリング品番

フランジ外径 H

(φ)

全長 T or T1

(mm)

RoHS?

最小発注数量

10	無電解ニッケルメッキ	あり	6000	50	13	10	1個
12	無電解ニッケルメッキ	あり	6001	52	13	10	1個
15	無電解ニッケルメッキ	あり	6002	60	14	10	1個
20	無電解ニッケルメッキ	あり	6004	77	18	10	1個
8	無電解ニッケルメッキ	あり	608	45	12	10	1個
10	無電解ニッケルメッキ	あり	6900	45	11	10	1個
12	無電解ニッケルメッキ	あり	6901	50	11	10	1個
15	無電解ニッケルメッキ	あり	6902	57	12	10	1個
20	無電解ニッケルメッキ	あり	6904	69	15	10	1個
10	四三酸化鉄皮膜	あり	6000	50	13	10	1個
12	四三酸化鉄皮膜	あり	6001	52	13	10	1個
15	四三酸化鉄皮膜	あり	6002	60	14	10	1個
20	四三酸化鉄皮膜	あり	6004	77	18	10	1個
8	四三酸化鉄皮膜	あり	608	45	12	10	1個
10	四三酸化鉄皮膜	あり	6900	45	11	10	1個
12	四三酸化鉄皮膜	あり	6901	50	11	10	1個
15	四三酸化鉄皮膜	あり	6902	57	12	10	1個
20	四三酸化鉄皮膜	あり	6904	69	15	10	1個
10	無電解ニッケルメッキ	なし	6000	50	10	10	1個
12	無電解ニッケルメッキ	なし	6001	52	10	10	1個
15	無電解ニッケルメッキ	なし	6002	60	11	10	1個
20	無電解ニッケルメッキ	なし	6004	77	14	10	1個
8	無電解ニッケルメッキ	なし	608	45	9	10	1個
10	無電解ニッケルメッキ	なし	6900	45	8	10	1個
12	無電解ニッケルメッキ	なし	6901	50	8	10	1個
15	無電解ニッケルメッキ	なし	6902	57	9	10	1個
20	無電解ニッケルメッキ	なし	6904	69	11	10	1個
10	四三酸化鉄皮膜	なし	6000	50	10	10	1個
12	四三酸化鉄皮膜	なし	6001	52	10	10	1個
15	四三酸化鉄皮膜	なし	6002	60	11	10	1個
20	四三酸化鉄皮膜	なし	6004	77	14	10	1個
8	四三酸化鉄皮膜	なし	608	45	9	10	1個
10	四三酸化鉄皮膜	なし	6900	45	8	10	1個
12	四三酸化鉄皮膜	なし	6901	50	8	10	1個
15	四三酸化鉄皮膜	なし	6902	57	9	10	1個
20	四三酸化鉄皮膜	なし	6904	69	11	10	1個
10	無電解ニッケルメッキ	あり	6000	50	13	10	1個
12	無電解ニッケルメッキ	あり	6001	52	13	10	1個
15	無電解ニッケルメッキ	あり	6002	60	14	10	1個
20	無電解ニッケルメッキ	あり	6004	77	18	10	1個
8	無電解ニッケルメッキ	あり	608	45	12	10	1個
10	無電解ニッケルメッキ	あり	6900	45	11	10	1個
12	無電解ニッケルメッキ	あり	6901	50	11	10	1個
15	無電解ニッケルメッキ	あり	6902	57	12	10	1個
20	無電解ニッケルメッキ	あり	6904	69	15	10	1個
10	四三酸化鉄皮膜	あり	6000	50	13	10	1個
12	四三酸化鉄皮膜	あり	6001	52	13	10	1個
15	四三酸化鉄皮膜	あり	6002	60	14	10	1個
20	四三酸化鉄皮膜	あり	6004	77	18	10	1個
8	四三酸化鉄皮膜	あり	608	45	12	10	1個
10	四三酸化鉄皮膜	あり	6900	45	11	10	1個
12	四三酸化鉄皮膜	あり	6901	50	11	10	1個
15	四三酸化鉄皮膜	あり	6902	57	12	10	1個
20	四三酸化鉄皮膜	あり	6904	69	15	10	1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

1,313円 ( 1,444円 )	在庫品1日目当日出荷可能	BGCA6000ZZ
1,365円 ( 1,502円 )	在庫品1日目当日出荷可能	BGCA6001ZZ
1,428円 ( 1,571円 )	在庫品1日目当日出荷可能	BGCA6002ZZ
1,901円 ( 2,091円 )	在庫品1日目当日出荷可能	BGCA6004ZZ
1,187円 ( 1,306円 )	在庫品1日目当日出荷可能	BGCA608ZZ
1,481円 ( 1,629円 )	在庫品1日目当日出荷可能	BGCA6900ZZ
1,544円 ( 1,698円 )	在庫品1日目当日出荷可能	BGCA6901ZZ
1,659円 ( 1,825円 )	在庫品1日目当日出荷可能	BGCA6902ZZ
1,901円 ( 2,091円 )	在庫品1日目当日出荷可能	BGCA6904ZZ
1,218円 ( 1,340円 )	在庫品1日目当日出荷可能	BGCAB6000ZZ
1,271円 ( 1,398円 )	在庫品1日目当日出荷可能	BGCAB6001ZZ
1,323円 ( 1,455円 )	在庫品1日目当日出荷可能	BGCAB6002ZZ
1,764円 ( 1,940円 )	在庫品1日目当日出荷可能	BGCAB6004ZZ
1,103円 ( 1,213円 )	在庫品1日目当日出荷可能	BGCAB608ZZ
1,376円 ( 1,514円 )	在庫品1日目当日出荷可能	BGCAB6900ZZ
1,439円 ( 1,583円 )	在庫品1日目当日出荷可能	BGCAB6901ZZ
1,544円 ( 1,698円 )	在庫品1日目当日出荷可能	BGCAB6902ZZ
1,764円 ( 1,940円 )	在庫品1日目当日出荷可能	BGCAB6904ZZ
1,250円 ( 1,375円 )	在庫品1日目当日出荷可能	BGCN6000ZZ
1,302円 ( 1,432円 )	在庫品1日目当日出荷可能	BGCN6001ZZ
1,365円 ( 1,502円 )	在庫品1日目当日出荷可能	BGCN6002ZZ
1,817円 ( 1,999円 )	在庫品1日目当日出荷可能	BGCN6004ZZ
1,134円 ( 1,247円 )	在庫品1日目当日出荷可能	BGCN608ZZ
1,418円 ( 1,560円 )	在庫品1日目当日出荷可能	BGCN6900ZZ
1,470円 ( 1,617円 )	在庫品1日目当日出荷可能	BGCN6901ZZ
1,586円 ( 1,745円 )	在庫品1日目当日出荷可能	BGCN6902ZZ
1,817円 ( 1,999円 )	在庫品1日目当日出荷可能	BGCN6904ZZ
1,155円 ( 1,271円 )	在庫品1日目当日出荷可能	BGCNB6000ZZ
1,208円 ( 1,329円 )	在庫品1日目当日出荷可能	BGCNB6001ZZ
1,260円 ( 1,386円 )	在庫品1日目当日出荷可能	BGCNB6002ZZ
1,680円 ( 1,848円 )	在庫品1日目当日出荷可能	BGCNB6004ZZ
1,050円 ( 1,155円 )	在庫品1日目当日出荷可能	BGCNB608ZZ
1,313円 ( 1,444円 )	在庫品1日目当日出荷可能	BGCNB6900ZZ
1,365円 ( 1,502円 )	在庫品1日目当日出荷可能	BGCNB6901ZZ
1,470円 ( 1,617円 )	在庫品1日目当日出荷可能	BGCNB6902ZZ
1,680円 ( 1,848円 )	在庫品1日目当日出荷可能	BGCNB6904ZZ
1,439円 ( 1,583円 )	在庫品1日目当日出荷可能	BGCR6000ZZ
1,491円 ( 1,640円 )	在庫品1日目当日出荷可能	BGCR6001ZZ
1,565円 ( 1,722円 )	在庫品1日目当日出荷可能	BGCR6002ZZ
2,079円 ( 2,287円 )	在庫品1日目当日出荷可能	BGCR6004ZZ
1,302円 ( 1,432円 )	在庫品1日目当日出荷可能	BGCR608ZZ
1,617円 ( 1,779円 )	在庫品1日目当日出荷可能	BGCR6900ZZ
1,691円 ( 1,860円 )	在庫品1日目当日出荷可能	BGCR6901ZZ
1,817円 ( 1,999円 )	在庫品1日目当日出荷可能	BGCR6902ZZ
2,079円 ( 2,287円 )	在庫品1日目当日出荷可能	BGCR6904ZZ
1,344円 ( 1,478円 )	在庫品1日目当日出荷可能	BGCRB6000ZZ
1,397円 ( 1,537円 )	在庫品1日目当日出荷可能	BGCRB6001ZZ
1,460円 ( 1,606円 )	在庫品1日目当日出荷可能	BGCRB6002ZZ
1,943円 ( 2,137円 )	在庫品1日目当日出荷可能	BGCRB6004ZZ
1,218円 ( 1,340円 )	在庫品1日目当日出荷可能	BGCRB608ZZ
1,512円 ( 1,663円 )	在庫品1日目当日出荷可能	BGCRB6900ZZ
1,586円 ( 1,745円 )	在庫品1日目当日出荷可能	BGCRB6901ZZ
1,701円 ( 1,871円 )	在庫品1日目当日出荷可能	BGCRB6902ZZ
1,943円 ( 2,137円 )	在庫品1日目当日出荷可能	BGCRB6904ZZ

基本情報

既存の省スペースタイプより固定穴を2か所に変更する事で更に省スペース化されております。また鋳造品の為、既存切削品に比べ最大35％安価です
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

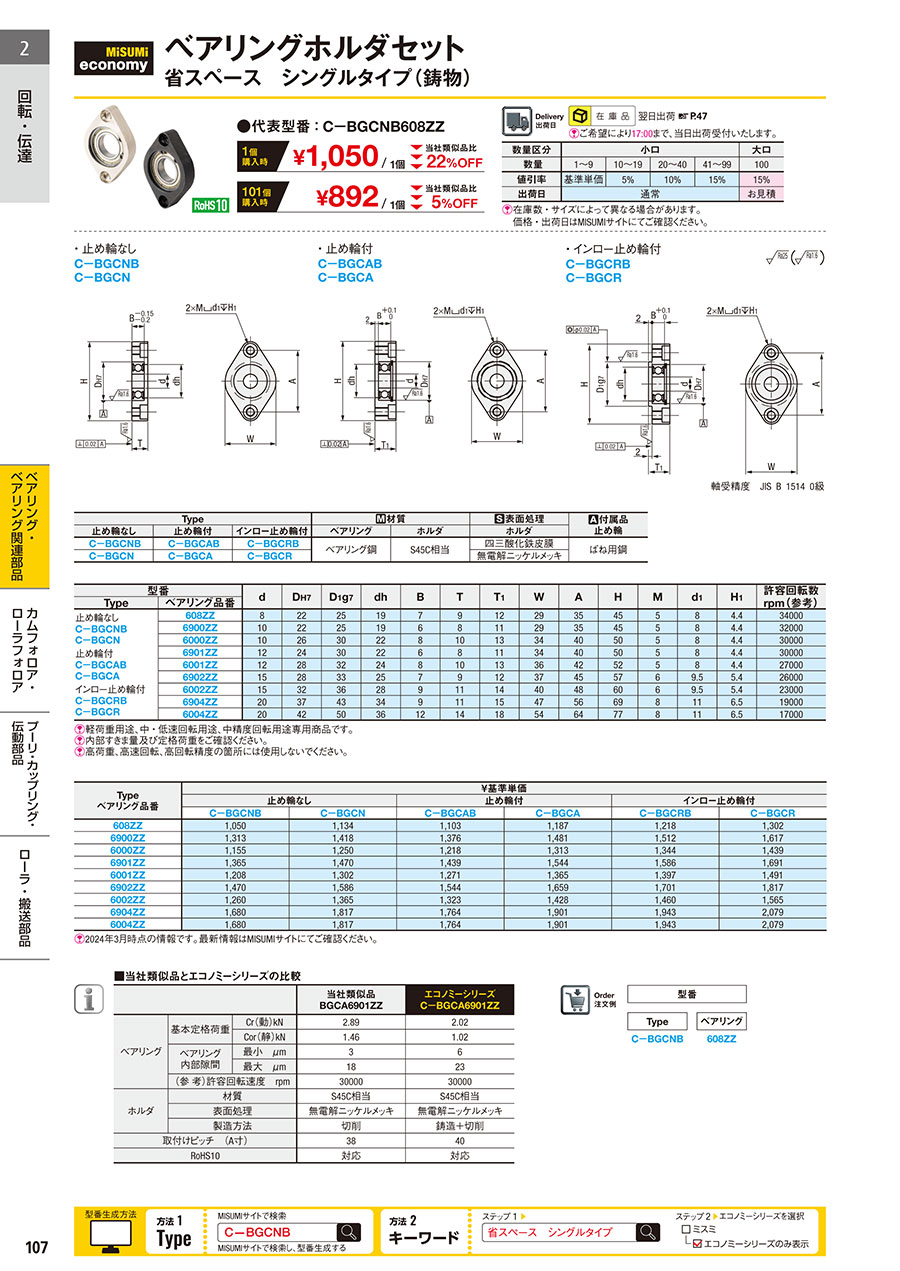

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
ベアリングホルダセット　インロー止め輪付タイプ
従来のザグリ穴を適用しており、表・裏両方から取り付けられるよう、タップ穴加工及びザグリ穴加工をしております。
ミスミ
ベアリングホルダセット　ダブル止め輪付Ｌ寸選択タイプ
ベアリングを2つ使用しているため、安定した保持が可能です。
ミスミ
ベアリングホルダセット　T型　高さ選択タイプ
前後にスペースがない場所に適しています。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【エコノミーシリーズ】 RoHS対応ベアリングホルダセット省スペースシングルタイプ（鋳物）のレビュー

4.2平均満足度：4.28件のレビュー

星5
75%
星4
0%
星3
13%
星2
0%
星1
13%

コンベア軸受

満足度：1.02019/01/11

省スペースに魅かれ2個購入しました。インロー部公差不良で追加工を行いました。内蔵のベアリングの内径公差不良でベアリング...もっと読む

ミスミからのコメント

この度はお客様のご期待に添えず申し訳ございませんでした。今後同様の不具合がございましたら弊社カスタマーサポートへご連絡を頂けますと幸いです。頂きましたご意見につきましても、関係各所へ共有をし今後の改善に活用させて頂きます。引き続き忌憚ないご意見・ご要望頂けますと幸いです。よろしくお願い致します。

3人が参考にしています。

軸受け

満足度：3.02020/09/28

安価に軸受けを取付できるので良いが、止め輪なしタイプでフランジ取付面より少しベアリングが出ているので（0.2mmほど）取...もっと読む

1人が参考にしています。

軸受

満足度：5.02022/08/25

軸受部分に使用。ホルダ付きでこの価格は助かります。品質も問題なし

0人が参考にしています。

チェーンコンベアの回転軸

満足度：5.02021/02/07

切削品の低価格版ですが、複数個所で3ヶ月程度使用して問題は全く発生していません。

0人が参考にしています。

機械部品

満足度：5.02020/04/23

精度物に使用しました。微調整も問題なく出来て今後また、購入検討します。

0人が参考にしています。
