板金丸プレート BFHBF
- 通常単価(税別)
- -
- 税込単価
- -
【板厚追加】板厚0.8～1.2mm、6mmを追加しました！軽量化・省スペース化...
詳細情報を確認するご注意
未確定：候補が8型番あります。
外形図・規格表

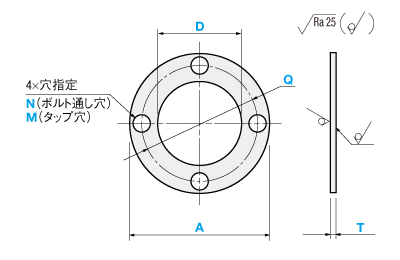

外形図
■穴種選択表
| 穴種 | ボルト通し穴 | タップ穴（並目） | 通し穴 |
| Code | N | M | D |
| 形状図 |  [ ! ]d寸法は規格表下部 「N加工寸法表」参照 |  |  |
| 型式 | [ M ]材質 | [ S ]表面処理 | ||
| Type | 材質記号 | |||
| BFHBF | SP | T0.8~3.2 T4.5~6.0 | : SPCC : SPHC | － |
| SPB | 四三酸化鉄皮膜 | |||
| SPU | 三価クロメート(白) | |||
| SPK | 三価クロメート(黒) | |||
| AM | A5052 | － | ||
| AMW | アルマイト処理(白) | |||
| AMB | アルマイト処理(黒) | |||
| SUD | SUS304(2B) | － | ||
規格表
| 型式 | 指定1mm単位 | 選択 | D | Q | 穴指定 | ||||
| Type | 材質記号 | A | T | Code/指定方法 | |||||
| BFHBF | SP SPB SPU SPK | 30 ～ 300 | 0.8 ・ 1.0 ・ 1.2 ・ 1.6 2.3 ・ 3.2 ・ 4.5 ・ 6.0 | 3.0 ～ 270.0 0.5mm単位 [ ! ]D≦A×0.9 | 指定 0.1mm単位 | ||||
| N | M | ||||||||
| (ボルト通し穴)* | (タップ穴) | ||||||||
| AM AMW AMB | 1.0 ・ 1.5 ・ 2.0 ・ 3.0 ・ 4.0 ・ 5.0 | 3・4・5 | 3・4・5 | ||||||
| 6・8・10 | 6・8・10 | ||||||||
| （選択） | （選択） | ||||||||
| SUD | 0.8 ・ 1.0 ・ 1.2 ・ 1.5 ・ 2.0 3.0 ・ 4.0 ・ 5.0 ・ 6.0 | [ ! ] | [ ! ] | ||||||
| [ ! ]穴が端面に近すぎると穴が変形する可能性がありますが、加工限界内であればそのまま加工します。 | |||||||||
＊N加工寸法表
| N指定値 | 通し穴径(d) |
| 3 | 3.5 |
| 4 | 4.5 |
| 5 | 5.5 |
| 6 | 6.5 |
| 8 | 9 |
| 10 | 11 |
[ ! ]穴加工対応表
[ ! ]AM/AMW/AMBはT1.0時タップ穴不可
| T | N（ボルト通し穴） | M（タップ穴） |
| 0.8 | 3・4・5・6・8・10 | 不可 |
| 1.0、1.2 | 3 | |
| 1.5、1.6 | 3・4 | |
| 2.0、2.3 | 3・4・5・6 | |
| 3.0、3.2 | 3・4・5・6・8 | |
| 4.0～6.0 | 3・4・5・6・8・10 |
仕様・加工限界
[ ! ]1. 許容差は下図を参照
<加工寸法の普通許容差>
※JIS B 0408の金属プレス加工品普通許容差の公差等級：B級を採用。
[ ! ]板厚公差（1～6mm）：素材ままの為、±板厚×0.1が目安となります。
[ ! ]2. バリ高さ0.1以下| 商品 | 基準寸法の区分 （A寸法、D寸法） | 6以下 | 6を超え 30以下 | 30を超え 120以下 | 120を超え 400以下 |
| 板金（曲げ無） | 許容差 (a)(d) | ±0.1 | ±0.2 | ±0.3 | ±0.5 |
[ ! ]板厚公差（1～6mm）：素材ままの為、±板厚×0.1が目安となります。
[ ! ]3. 薄板の場合は、タップの山がつぶれる可能性がありますので締め付けの
際はご注意ください。
[ ! ]4. 加工限界は下表を参照
| T | b | ||
| SPCC SPHC | |||
| A5052 | SUS304 | ||
| 0.8 | ー | 0.8 | 1 |
| 1.0 | 1.0 | 1.0 | 1 |
| 1.2 | ー | 1.2 | 1 |
| 1.6 | 1.5 | 1.5 | 1 |
| 2.3 | 2.0 | 2.0 | 1.5 |
| 3.2 | 3.0 | 3.0 | 1.5 |
| 4.5 | 4.0 | 4.0 | 2 |
| ー | 5.0 | 5.0 | 2.5 |
| 6.0 | ー | 6.0 | 2.5 |
■材質（表面処理）、加工方法別の外観
| なし | 四三酸化鉄皮膜 | 三価クロメート（白） | 三価クロメート（黒） | |
| SP | SPB | SPU | SPK | |
| SPCC T0.8～3.2 |  |  |  |  |
| SPHC T4.5～6.0 |  |  |  |  |
| SS400 （黒皮） T9.0 |  |  |  |  |
| なし | アルマイト処理（白） | アルマイト処理（黒） | |
| AM | AMW | AMB | |
| A5052 |  |  |  |
| なし | |
| SUD | |
| SUS304（2B） T0.8～6.0 |  |
| SUS304（No.1） T9.0 |  |
関連リンク
規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
- ( - ) | 3日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 3日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 3日目 |
詳細情報
基本情報
【板厚追加】板厚0.8～1.2mm、6mmを追加しました！
軽量化・省スペース化、重量物の連結など用途に合わせてご利用ください。
鉄・アルミ・ステンレスからご選定頂ける円形板金プレートです。
外径300mmまで寸法指定が可能です。
ご注意
納期・価格
価格表
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。| A | T | 本体価格 ￥基準単価 | ||||||
| SPCC / SPHC | A5052 | SUS304 | ||||||
| 処理無し | 四三酸化 鉄皮膜 | 三価 クロメート （白・黒） | 処理無し | アルマイト 処理 （白） | アルマイト 処理 （黒） | 処理無し | ||
| SP | SPB | SPU SPK | AM | AMW | AMB | SUD | ||
| 30～100 | 0.8～3.2 | 2,070 | 2,750 | 2,750 | 2,780 | 3,790 | 3,790 | 3,140 |
| 4.0～6.0 | 2,450 | 3,130 | 3,130 | 3,300 | 4,490 | 4,490 | 3,610 | |
| 101～200 | 0.8～3.2 | 2,720 | 4,120 | 4,120 | 3,920 | 5,480 | 5,700 | 4,760 |
| 4.0～6.0 | 3,240 | 4,640 | 4,640 | 4,670 | 6,530 | 6,790 | 5,570 | |
| 201～300 | 0.8～3.2 | 3,610 | 5,290 | 5,290 | 6,460 | 9,110 | 9,550 | 8,310 |
| 4.0～6.0 | 4,250 | 5,930 | 5,930 | 7,610 | 10,730 | 11,250 | 9,950 | |
納期
商品担当おすすめ
板金丸プレート BFHBFのレビュー
円形プラスチック部品の固定
2
2.02016/03/04
内外径をレーザーカットのため切断面の仕上げが雑、納期は早いが全体の仕上げが悪く不満。
8人が参考にしています。
治工具
2
2.02018/11/06
若干バリが残っている場合があり、バリ除去作業が必要でしたので、改善されると良いと思います。
ミスミからのコメント
この度は貴重なご意見を頂きまして誠にありがとうございます。頂きましたご意見につきましては、協力会社にも共有をさせて頂きます。引き続き忌憚ないご意見・ご要望頂けますと幸いです。よろしくお願い致します。
4人が参考にしています。
アルミ板曲げ冶具
5
5.02018/08/28
サイズが指定できるので、かなり重宝しています。ただ、0.2ミリ程度の単位で指定が出来るなら、なお良い。
4人が参考にしています。
ベアリングのフタとして使ってます
4
4.02021/11/10
試験設備のベアリングが抜けないようにするフタとして使っています。ＥＣサイトで、ちょうどいいものを見つけたので購入しました...もっと読む
1人が参考にしています。
回転機械の部品
5
5.02018/12/18
コスト低減につながった。板金だけではなく、板厚がもっと厚いアルミ製の円形プレートもあればよいと思う。
1人が参考にしています。
