板金丸プレート BFHAF
未確定：候補が13型番あります。
外形図・規格表

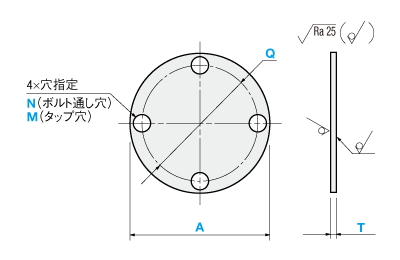

外形図
■穴種選択表
| 穴種 | ボルト通し穴 | タップ穴（並目） |
| Code | N | M |
| 形状図 |  [ ! ]d寸法は規格表下部 「N加工寸法表」参照 |  |
| 型式 | [ M ]材質 | [ S ]表面処理 | ||
| Type | 材質記号 | |||
| BFHAF | SP | T0.8~3.2 T4.5~6.0 T9.0 | : SPCC : SPHC : SS400(黒皮) | － |
| SPB | 四三酸化鉄皮膜 | |||
| SPU | 三価クロメート(白) | |||
| SPK | 三価クロメート(黒) | |||
| AM | A5052 | － | ||
| AMW | アルマイト処理(白) | |||
| AMB | アルマイト処理(黒) | |||
| SUD | T0.8~6.0 T9.0 | : SUS304(2B) : SUS304(No.1) | － | |
規格表
| 型式 | − | A | − | T | − | Q | − | 穴指定 Code・呼び径 | ||
| Type | − | 材質記号 | ||||||||
| BFHAF | − | SP | − | A200 | − | T2.3 | − | Q80 | − | N5 |
| 型式 | 指定1mm単位 | 選択 | Q | 穴指定 | ||||
| Type | 材質記号 | A | T | Code/指定方法 | ||||
| BFHAF | SP SPB SPU SPK | 30 ～ 300 | 0.8 ・ 1.0 ・ 1.2 ・ 1.6 ・ 2.3 3.2 ・ 4.5 ・ 6.0 ・ 9.0 | 指定 0.1mm単位 | ||||
| N | M | |||||||
| (ボルト通し穴) | (タップ穴) | |||||||
| AM AMW AMB | 1.0 ・ 1.5 ・ 2.0 ・ 3.0 ・ 4.0 ・ 5.0 | 3・4・5 | 3・4・5 | |||||
| 6・8・10 | 6・8・10 | |||||||
| （選択） | （選択） | |||||||
| SUD | 0.8 ・ 1.0 ・ 1.2 ・ 1.5 ・ 2.0 3.0 ・ 4.0 ・ 5.0 ・ 6.0 ・ 9.0 | [ ! ] | [ ! ] | |||||
| [ ! ]穴が端面に近すぎると穴が変形する可能性がありますが、加工限界内であればそのまま加工します。 | ||||||||
[ ! ]N加工寸法表
| N指定値 | 通し穴径(d) |
| 3 | 3.5 |
| 4 | 4.5 |
| 5 | 5.5 |
| 6 | 6.5 |
| 8 | 9 |
| 10 | 11 |
[ ! ]穴加工対応表
[ ! ]AM/AMW/AMBはT1.0時タップ穴不可
| T | N（ボルト通し穴） | M（タップ穴） |
| 0.8 | 3・4・5・6・8・10 | 不可 |
| 1.0、1.2 | 3 | |
| 1.5、1.6 | 3・4 | |
| 2.0、2.3 | 3・4・5・6 | |
| 3.0、3.2 | 3・4・5・6・8 | |
| 4.0～6.0 | 3・4・5・6・8・10 | |
| 9.0 | 5・6・8・10 | 5・6・8・10 |
仕様・加工限界
[ ! ]1．許容差は下図を参照
[ ! ]3．薄板の場合は、タップの山がつぶれる可能性がありますので締め付けの際はご注意ください。
[ ! ]4．加工限界は下表を参照
<加工寸法の普通許容差>
※JIS B 0408の金属プレス加工品普通許容差の公差等級：B級を採用。
[ ! ]2．バリ高さ0.1以下| 商品 | 基準寸法の区分 （A寸法） | 6以下 | 6を超え 30以下 | 30を超え 120以下 | 120を超え 400以下 |
| 板金（曲げ無） | 許容差（a） | ±0.1 | ±0.2 | ±0.3 | ±0.5 |
[ ! ]3．薄板の場合は、タップの山がつぶれる可能性がありますので締め付けの際はご注意ください。
[ ! ]4．加工限界は下表を参照
| T | b | ||
| SPCC SPHC SS400 | |||
| A5052 | SUS304 | ||
| 0.8 | ー | 0.8 | 1 |
| 1.0 | 1.0 | 1.0 | 1 |
| 1.2 | ー | 1.2 | 1 |
| 1.6 | 1.5 | 1.5 | 1 |
| 2.3 | 2.0 | 2.0 | 1.5 |
| 3.2 | 3.0 | 3.0 | 1.5 |
| 4.5 | 4.0 | 4.0 | 2 |
| ー | 5.0 | 5.0 | 2.5 |
| 6.0 | ー | 6.0 | 2.5 |
| 9.0 | ー | 9.0 | 4 |
■材質（表面処理）、加工方法別の外観
| なし | 四三酸化鉄皮膜 | 三価クロメート（白） | 三価クロメート（黒） | |
| SP | SPB | SPU | SPK | |
| SPCC T0.8～3.2 |  |  |  |  |
| SPHC T4.5～6.0 |  |  |  |  |
| SS400 （黒皮） T9.0 |  |  |  |  |
| なし | アルマイト処理（白） | アルマイト処理（黒） | |
| AM | AMW | AMB | |
| A5052 |  |  |  |
| なし | |
| SUD | |
| SUS304（2B） T0.8～6.0 |  |
| SUS304（No.1） T9.0 |  |
使用例
丸穴のカバー
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
- ( - ) | 3日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 8日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 10日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 10日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 3日目 |
詳細情報
基本情報
【板厚追加】板厚0.8～1.2mm、6～9mmを追加しました！
軽量化・省スペース化、重量物の連結など用途に合わせてご利用ください。
鉄・アルミ・ステンレスからご選定頂ける円形板金プレートです。
外径300mmまで寸法指定が可能です。
ご注意
- 洗浄品はこちらからご選定いただけます。
納期・価格
価格表
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| A | T | 本体価格 ￥基準単価 | ||||||
| SPCC / SPHC / SS400 | A5052 | SUS304 | ||||||
| 処理無し | 四三酸化 鉄皮膜 | 三価 クロメート （白・黒） | 処理無し | アルマイト 処理 （白） | アルマイト 処理 （黒） | 処理無し | ||
| SP | SPB | SPU SPK | AM | AMW | AMB | SUD | ||
| 30～100 | 0.8～3.2 | 1,670 | 2,350 | 2,350 | 2,390 | 3,400 | 3,400 | 2,750 |
| 4.0～6.0 | 1,780 | 2,460 | 2,460 | 2,550 | 3,630 | 3,630 | 2,950 | |
| 9.0 | 1,900 | 2,630 | 2,630 | - | - | - | 3,150 | |
| 101～200 | 0.8～3.2 | 2,330 | 3,730 | 3,730 | 3,530 | 5,090 | 5,310 | 4,370 |
| 4.0～6.0 | 2,580 | 3,980 | 3,980 | 3,910 | 5,640 | 5,880 | 4,900 | |
| 9.0 | 2,860 | 4,410 | 4,410 | - | - | - | 5,440 | |
| 201～300 | 0.8～3.2 | 3,220 | 4,900 | 4,900 | 6,060 | 8,710 | 9,160 | 7,920 |
| 4.0～6.0 | 3,580 | 5,260 | 5,260 | 6,740 | 9,690 | 10,190 | 9,290 | |
| 9.0 | 3,990 | 5,850 | 5,850 | - | - | - | 10,360 | |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1～3 | 4～7 | 8～19 | 20～49 | 50～100 | 101～ |
| 値引率 | 基準価格 | 5% | 10% | 20% | 20% | お見積り |
| 出荷日 | 通常 | ＋2日 | ＋5日 | |||
納期
材質記号
●SP・AM・SUD（T9.0を除く）
●SPB・SPU・SPK・AMW・AMB（T9.0を除く）
●SP・SUD（T9.0）
●SPB・SPU・SPK（T9.0）
出荷日については、こちらをご覧ください。
●SP・AM・SUD（T9.0を除く）
| 3 | 日目出荷 |
●SPB・SPU・SPK・AMW・AMB（T9.0を除く）
| 5 | 日目出荷 |
●SP・SUD（T9.0）
| 5 | 日目出荷 |
●SPB・SPU・SPK（T9.0）
| 8 | 日目出荷 |
出荷日については、こちらをご覧ください。
