板金 取付板・ブラケット-Z曲げタイプ-SWBZS
- 通常単価(税別)
- -
- 税込単価
- -
【板厚追加】板厚0.8～1.2mm、6mmを追加しました！軽量化・省スペース化...
詳細情報を確認する規格・仕様：
- 大口分納
- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 該当なし
- 洗浄方法
- 洗浄無し
- タイプ
- SWBZS
- 材質証明書
- 対象
未確定：候補が8型番あります。
外形図・規格表
外形図
| 型式 | [ M ]材質 | [ S ]表面処理 | ||
| Type | 材質記号 | |||
| SWBZS | SP | T0.8~3.2 T4.5~6.0 | : SPCC : SPHC | － |
| SPB | 四三酸化鉄皮膜 | |||
| SPU | 三価クロメート(白) | |||
| SPK | 三価クロメート(黒) | |||
| AM | A5052 | － | ||
| AMW | アルマイト処理(白) | |||
| AMB | アルマイト処理(黒) | |||
| SUD | SUS304(2B) | － | ||
規格表
| 型式 | － | A | － | B | － | T | － | H | － | J | ||
| Type | － | 材質記号 | ||||||||||
| SWBZS | － | SP | － | A80 | － | B40 | － | T2.3 | － | H20 | － | J40 |
| 型式 | 指定1mm単位 | 選択 | 1mm単位 | J | ||||
| Type | 材質記号 | A | B | T | H | |||
| SWBZS | SP SPB SPU SPK | 20 ～ 200 [ ! ] | 10 ～ 200 | 0.8 ・ 1.0 ・ 1.2 ・ 1.6 2.3 ・ 3.2 ・ 4.5 ・ 6.0 | 10 ～ 100 | 指定 0.1mm単位 | ||
| AM AMW AMB | 1.0 ・ 1.5 ・ 2.0 ・ 3.0 | |||||||
| SUD | 0.8 ・ 1.0 ・ 1.2 ・ 1.5 2.0 ・ 3.0 ・ 4.0 | |||||||
| [ ! ]T≧3.0のとき、A≧30 | ||||||||
追加工
| Alterations | コーナーカット変更（2コーナー） | コーナーカット変更（4コーナー） | ||
 |  | |||
| Code | CC | WCC | ||
| Spec. | CC＝指定1mm単位 [ ! ] 1≦CC≦10
（例）～－CC10 | WCC＝指定1mm単位 [ ! ] 1≦WCC≦10
（例）～－WCC10 | ||
| ￥/1Code | 200 | 400 |
仕様・加工限界
[ ! ]1．許容差は下図を参照<加工寸法の普通許容差>
※JIS B 0408の金属プレス加工品普通許容差の公差等級：B級を採用。
| 商品 | 基準寸法の区分 （A・H寸法） | 6以下 | 6を超え 30以下 | 30を超え 120以下 | 120を超え 400以下 |
| 板金（曲げ加工品） | 許容差（a・h） | ±0.3 | ±0.5 | ±0.8 | ±1.2 |
[ ! ]3．曲げ角度公差±1°
[ ! ]4．下図のh,gの各部には加工限界があります。
| T | h | g | ||
| SPCC SPHC | A5052 | SUS304 | ||
| 0.8 | ー | 0.8 | 5 | 5 |
| 1.0 | 1.0 | 1.0 | 5.5 | 5.5 |
| 1.2 | ー | 1.2 | 5.5 | 5.5 |
| 1.6 | 1.5 | 1.5 | 6 | 6 |
| 2.3 | 2.0 | 2.0 | 7 | 7 |
| 3.2 | 3.0 | 3.0 | 9 | 9 |
| 4.5 | ー | 4.0 | 11 | 11 |
| 6.0 | ー | ー | 16 | 18 |
| T | 曲げ後R | ブレーキキズ | |||
| 位置 | 深さ | ||||
| SPCC SPHC | A5052 | SUS304 | （r） | （e） | （d） |
| 0.8 | ー | 0.8 | 0.8 | 5 | 0.1 |
| 1.0 | 1.0 | 1.0 | 1 | 5 | 0.1 |
| 1.2 | ー | 1.2 | 1.2 | 5 | 0.1 |
| 1.6 | 1.5 | 1.5 | 1.5 | 6 | 0.1 |
| 2.3 | 2.0 | 2.0 | 2.0 | 7.5 | 0.1 |
| 3.2 | 3.0 | 3.0 | 3.0 | 10.5 | 0.2 |
| 4.5 | ー | 4.0 | 4.0 | 13.5 | 0.3 |
| 6.0 | ー | ー | 6.0 | 17 | 0.5 |
[ ! ]曲げと穴の位置が近い場合、rが小さくなることがあります。

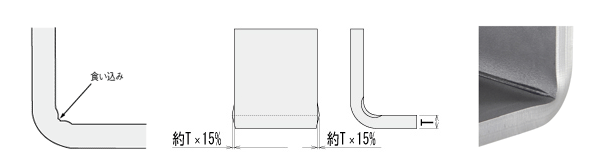

[ ! ]6．曲げによる食い込み、及び膨らみが付きます。
■材質（表面処理）、加工方法別の外観
| なし | 四三酸化鉄皮膜 | 三価クロメート（白） | 三価クロメート（黒） | |
| SP | SPB | SPU | SPK | |
| SPCC T0.8～3.2 |  |  |  |  |
| SPHC T4.5～6.0 |  |  |  |  |
| SS400 （黒皮） T9.0 |  |  |  |  |
| なし | アルマイト処理（白） | アルマイト処理（黒） | |
| AM | AMW | AMB | |
| A5052 |  |  |  |
| なし | |
| SUD | |
| SUS304（2B） T0.8～6.0 |  |
| SUS304（No.1） T9.0 |  |
使用例
溶接用板
関連リンク
取付板・ブラケット概要
規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
- ( - ) | 3日目 |
|
- ( - ) | 10日目 |
|
- ( - ) | 10日目 |
|
- ( - ) | 3日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 3日目 |
詳細情報
基本情報
【板厚追加】板厚0.8～1.2mm、6mmを追加しました！
軽量化・省スペース化、重量物の連結など用途に合わせてご利用ください。
鉄・アルミ・ステンレスからご選定頂けるZ曲げ板金ブラケットです。
寸法フリーにて指定可能です。
納期・価格
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| A | B | T | 本体価格 ￥基準単価 | ||||||
| SPCC / SPHC | A5052 | SUS304 | |||||||
| 処理無し | 四三酸化 鉄皮膜 | 三価 クロメート （白・黒） | 処理無し | アルマイト 処理 （白） | アルマイト 処理 （黒） | 処理無し | |||
| SP | SPB | SPU SPK | AM | AMW | AMB | SUD | |||
| 20～100 | 10～100 | 0.8～1.6 | 1,260 | 1,410 | 1,410 | 1,670 | 2,190 | 2,310 | 1,720 |
| 2.0～2.3 | 1,260 | 1,430 | 1,430 | 1,670 | 2,240 | 2,330 | 1,720 | ||
| 3.0～3.2 | 1,260 | 1,440 | 1,440 | 1,670 | 2,260 | 2,350 | 1,720 | ||
| 4.0～4.5 | 1,370 | 1,560 | 1,560 | - | - | - | 2,000 | ||
| 6.0 | 1,370 | 1,570 | 1,570 | - | - | - | - | ||
| 101～200 | 0.8～1.6 | 1,490 | 1,700 | 1,700 | 2,280 | 4,200 | 4,470 | 2,350 | |
| 2.0～2.3 | 1,490 | 1,710 | 1,710 | 2,280 | 4,200 | 4,470 | 2,350 | ||
| 3.0～3.2 | 1,490 | 1,740 | 1,740 | 2,280 | 4,200 | 4,470 | 2,350 | ||
| 4.0～4.5 | 1,570 | 1,830 | 1,830 | - | - | - | 2,880 | ||
| 6.0 | 1,570 | 1,890 | 1,890 | - | - | - | - | ||
| 101～200 | 10～100 | 0.8～1.6 | 1,490 | 1,700 | 1,700 | 2,280 | 4,200 | 4,470 | 2,350 |
| 2.0～2.3 | 1,490 | 1,710 | 1,710 | 2,280 | 4,200 | 4,470 | 2,350 | ||
| 3.0～3.2 | 1,490 | 1,740 | 1,740 | 2,280 | 4,200 | 4,470 | 2,350 | ||
| 4.0～4.5 | 1,570 | 1,830 | 1,830 | - | - | - | 2,880 | ||
| 6.0 | 1,570 | 1,890 | 1,890 | - | - | - | - | ||
| 101～200 | 0.8～1.6 | 1,670 | 1,950 | 1,950 | 2,930 | 5,370 | 5,650 | 3,020 | |
| 2.0～2.3 | 1,670 | 1,960 | 1,960 | 2,930 | 5,370 | 5,650 | 3,020 | ||
| 3.0～3.2 | 1,670 | 1,990 | 1,990 | 2,930 | 5,370 | 5,650 | 3,020 | ||
| 4.0～4.5 | 1,820 | 2,180 | 2,180 | - | - | - | 3,480 | ||
| 6.0 | 1,820 | 2,240 | 2,240 | - | - | - | - | ||
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1〜3 | 4〜7 | 8〜19 | 20〜39 | 40〜100 | 101～ |
| 値引率 | 基準価格 | 35% | 40% | 50% | 50% | お見積り |
| 出荷日 | 通常 | ＋2日 | ＋5日 | |||
納期
