L型板金取付板・ブラケット－フリー寸法タイプ－ FALZS・FALZR

カタログ |P.2-1907

4.6

平均満足度4.6

この商品のレビューをみる（15件）

通常単価(税別): -

税込単価: -

コーナーR形状を追加しました。追加工より大きさ変更可能です。鉄・アルミ・ステン...

詳細情報を確認する

規格・仕様：

大口分納

特性・用途
該当なし
種類
板金
部品取付穴
なし
長穴
なし
正面穴数
0
底面穴数
0
洗浄方法
洗浄無し
材質証明書
対象

ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
洗浄品はこちらからご選定いただけます。
規格表内の赤文字は2025年9月に追加した商品です。

未確定：候補が20型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

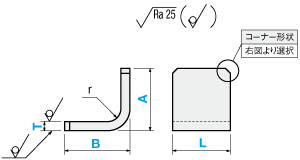

外形図

FALZS FALZR

コーナー形状仕様
コーナーカット	コーナーR
FALZS	FALZR
4×C2以下	4×R2以下

[ ! ]仕様・加工限界の詳細は>>こちら

型式		[ M ]材質		[ S ]表面処理
Type	材質記号	[ M ]材質		[ S ]表面処理
FALZS FALZR	SP	T0.8～3.2 　T4.5～6.0 　T9.0	: SPCC : SPHC : SS400(黒皮)	－
	SPB			四三酸化鉄皮膜
	SPU			三価クロメート(白)
	SPK			三価クロメート(黒)
	AM	A5052		－
	AMW			アルマイト処理(白)
	AMB			アルマイト処理(黒)
	SUD	T0.8～6.0 　T9.0	: SUS304(2B) : SUS304(No.1)	－

規格表

型式			－	T	－	A	－	B	－	L

Type	－	材質記号
FALZS	－	SP	－	T2.3	－	A50	－	B30	－	L30

型式		選択	指定1mm単位
Type	材質記号	T	A	B	L
FALZS FALZR	SP SPB SPU SPK	0.8 ・ 1.0 ・ 1.2 ・ 1.6 ・ 2.3 3.2 ・ 4.5 ・ 6.0 ・ 9.0	20 ～ 200 (300) [ ! ]	15 ～ 200 [ ! ]	10 ～ 200 [ ! ]
	AM AMW AMB	1.0 ・ 1.5 ・ 2.0 ・ 3.0 ・ 4.0 ・ 5.0
	SUD	0.8 ・ 1.0 ・ 1.2 ・ 1.5 ・ 2.0 3.0 ・ 4.0 ・ 5.0 ・ 6.0 ・ 9.0
[！]T6.0は、A≦300,Ｂ≧20, L≧20 [！]T9.0は、A≦300,Ｂ≧32, L≧20 [！]アルマイト処理は、つるし穴があく場合があります。（仕様・加工限界参照）

追加工

・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Alteration	コーナーカット	コーナーR加工
	A面のみ適応	A面のみ適応
Code	CC	CR

Spec.	CC=指定1mm単位 1≦CC≦10 指定方法型式末尾に追加　（例）～－CC5	CR=指定1mm単位 1≦CR≦10 指定方法型式末尾に追加　（例）～－CR5
￥/1Code	600	600

仕様・加工限界

[ ! ]許容差は下図を参照
＜加工寸法の普通許容差＞

商品	基準寸法の区分（A・B寸法）	6以下	6を超え 30以下	30を超え 120以下	120を超え 400以下
板金（曲げ加工品）	許容差（a・b）	±0.3	±0.5	±0.8	±1.2

※板金は、JIS B 0408の金属プレス加工品普通許容差の公差等級：B級を採用。
[ ! ]バリ高さ0.1以下
[ ! ]曲げ角度公差±1°

[ ! ]アルマイト処理は下図のような吊るし穴があく場合があります。

[ ! ]プレスブレーキのブレーキ押さえによるキズが付きます。r・e・d寸法は目安となります。

T			曲げ後R	ブレーキキズ
T			曲げ後R	位置	深さ
SPCC SPHC SS400	A5052	SUS304	（r）	（e）	（d）
0.8	ー	0.8	0.8	5	0.1
1.0	1.0	1.0	1	5	0.1
1.2	ー	1.2	1.2	5	0.1
1.6	1.5	1.5	1.5	6	0.1
2.3	2.0	2.0	2.0	7.5	0.1
3.2	3.0	3.0	3.0	10.5	0.2
4.5	4.0	4.0	4.0	13.5	0.3
ー	5.0	5.0	5.0	17	0.5
6.0	ー	6.0	6.0	17	0.5
9.0	ー	9.0	9.0	27	0.8

[ ! ] 曲げと穴の位置が近い場合、rが小さくなることがあります。

[ ! ]曲げによる食い込み、及び膨らみが付きます。

[ ! ]最小曲げRにて製作している為、衝撃など応力が集中する環境下でのご使用は破損のおそれがあります。

■材質（表面処理）、加工方法別の外観

	なし	四三酸化鉄皮膜	三価クロメート（白）	三価クロメート（黒）
	SP	SPB	SPU	SPK
SPCC T0.8～3.2
SPHC T4.5～6.0
SS400 （黒皮） T9.0

	なし	アルマイト処理（白）	アルマイト処理（黒）
	AM	AMW	AMB
A5052

	なし
	SUD
SUS304（2B) T0.8～6.0
SUS304（No.1） T9.0

使用例

溶接用板

型番リスト

表示件数

型番

FALZR-AM-T[1,1.5,2,3,4,5]-A[20-200/1]-B[15-200/1]-L[10-200/1]

FALZR-AMB-T[1,1.5,2,3,4,5]-A[20-200/1]-B[15-200/1]-L[10-200/1]

FALZR-AMW-T[1,1.5,2,3,4,5]-A[20-200/1]-B[15-200/1]-L[10-200/1]

FALZR-SP-T9-A[20-300/1]-B[15-200/1]-L[10-200/1]

FALZR-SP-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]-A[20-300/1]-B[15-200/1]-L[10-200/1]

FALZR-SPB-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]-A[20-300/1]-B[15-200/1]-L[10-200/1]

FALZR-SPK-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]-A[20-300/1]-B[15-200/1]-L[10-200/1]

FALZR-SPU-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]-A[20-300/1]-B[15-200/1]-L[10-200/1]

FALZR-SUD-T9-A[20-300/1]-B[15-200/1]-L[10-200/1]

FALZR-SUD-T[0.8,1,1.2,1.5,2,3,4,5,6]-A[20-300/1]-B[15-200/1]-L[10-200/1]

FALZS-AM-T[1,1.5,2,3,4,5]-A[20-200/1]-B[15-200/1]-L[10-200/1]

FALZS-AMB-T[1,1.5,2,3,4,5]-A[20-200/1]-B[15-200/1]-L[10-200/1]

FALZS-AMW-T[1,1.5,2,3,4,5]-A[20-200/1]-B[15-200/1]-L[10-200/1]

FALZS-SP-T9-A[20-300/1]-B[15-200/1]-L[10-200/1]

FALZS-SP-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]-A[20-300/1]-B[15-200/1]-L[10-200/1]

FALZS-SPB-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]-A[20-300/1]-B[15-200/1]-L[10-200/1]

FALZS-SPK-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]-A[20-300/1]-B[15-200/1]-L[10-200/1]

FALZS-SPU-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]-A[20-300/1]-B[15-200/1]-L[10-200/1]

FALZS-SUD-T9-A[20-300/1]-B[15-200/1]-L[10-200/1]

FALZS-SUD-T[0.8,1,1.2,1.5,2,3,4,5,6]-A[20-300/1]-B[15-200/1]-L[10-200/1]

詳細材質

材質

表面処理

コーナー形状仕様

板厚 T

(mm)

外形寸法 A

(mm)

外形寸法 B

(mm)

外形寸法 L

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

A5052	A5052	なし	コーナーR	1 ～ 5	20 ～ 200	15 ～ 200	10 ～ 200	A5052	なし	10	1個
A5052	A5052	アルマイト処理（黒）	コーナーR	1 ～ 5	20 ～ 200	15 ～ 200	10 ～ 200	A5052	アルマイト処理	10	1個
A5052	A5052	アルマイト処理（白）	コーナーR	1 ～ 5	20 ～ 200	15 ～ 200	10 ～ 200	A5052	アルマイト処理	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	なし	コーナーR	9	20 ～ 300	15 ～ 200	10 ～ 200	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	なし	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	なし	コーナーR	0.8 ～ 6	20 ～ 300	15 ～ 200	10 ～ 200	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	なし	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	四三酸化鉄皮膜	コーナーR	0.8 ～ 6	20 ～ 300	15 ～ 200	10 ～ 200	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	四三酸化鉄皮膜	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	三価クロメート（黒）	コーナーR	0.8 ～ 6	20 ～ 300	15 ～ 200	10 ～ 200	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	三価クロメート	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	三価クロメート（白）	コーナーR	0.8 ～ 6	20 ～ 300	15 ～ 200	10 ～ 200	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	三価クロメート	10	1個
SUS304	SUS304（2B）/SUS304（No.1）	なし	コーナーR	9	20 ～ 300	15 ～ 200	10 ～ 200	SUS304	なし	10	1個
SUS304	SUS304（2B）/SUS304（No.1）	なし	コーナーR	0.8 ～ 6	20 ～ 300	15 ～ 200	10 ～ 200	SUS304	なし	10	1個
A5052	A5052	なし	コーナーカット	1 ～ 5	20 ～ 200	15 ～ 200	10 ～ 200	A5052	なし	10	1個
A5052	A5052	アルマイト処理（黒）	コーナーカット	1 ～ 5	20 ～ 200	15 ～ 200	10 ～ 200	A5052	アルマイト処理	10	1個
A5052	A5052	アルマイト処理（白）	コーナーカット	1 ～ 5	20 ～ 200	15 ～ 200	10 ～ 200	A5052	アルマイト処理	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	なし	コーナーカット	9	20 ～ 300	15 ～ 200	10 ～ 200	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	なし	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	なし	コーナーカット	0.8 ～ 6	20 ～ 300	15 ～ 200	10 ～ 200	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	なし	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	四三酸化鉄皮膜	コーナーカット	0.8 ～ 6	20 ～ 300	15 ～ 200	10 ～ 200	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	四三酸化鉄皮膜	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	三価クロメート（黒）	コーナーカット	0.8 ～ 6	20 ～ 300	15 ～ 200	10 ～ 200	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	三価クロメート	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	三価クロメート（白）	コーナーカット	0.8 ～ 6	20 ～ 300	15 ～ 200	10 ～ 200	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	三価クロメート	10	1個
SUS304	SUS304（2B）/SUS304（No.1）	なし	コーナーカット	9	20 ～ 300	15 ～ 200	10 ～ 200	SUS304	なし	10	1個
SUS304	SUS304（2B）/SUS304（No.1）	なし	コーナーカット	0.8 ～ 6	20 ～ 300	15 ～ 200	10 ～ 200	SUS304	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	3日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	3日目	-
- ( - )	5日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	5日目	-
- ( - )	3日目	-
- ( - )	3日目	SL-FALZS-AM
- ( - )	5日目	SL-FALZS-AMB
- ( - )	5日目	SL-FALZS-AMW
- ( - )	5日目	-
- ( - )	3日目	-
- ( - )	5日目	-
- ( - )	3日目	SL-FALZS-SPK
- ( - )	3日目	SL-FALZS-SPU
- ( - )	5日目	SL-FALZS-SUD
- ( - )	3日目	SL-FALZS-SUD

基本情報

コーナーR形状を追加しました。追加工より大きさ変更可能です。
鉄・アルミ・ステンレスからご選定頂けるL型板金ブラケットです。

ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
洗浄品はこちらからご選定いただけます。
規格表内の赤文字は2025年9月に追加した商品です。

技術情報

納期・価格

価格表

・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

A	B	T	￥基準単価
			SPCC / SPHC / SS400				A5052			SUS304
			処理無し	四三酸化鉄皮膜	三価クロメート（白）	三価クロメート（黒）	処理無し	アルマイト処理（白）	アルマイト処理（黒）	処理無し
			SP	SPB	SPU	SPK	AM	AMW	AMB	SUD
20~100	10~100	0.8~1.6	1,210	1,350	1,350	1,350	1,490	2,150	2,280	1,570
		2.0~3.2	1,210	1,360	1,360	1,360	1,530	2,180	2,310	1,570
		4.0~5.0	1,340	1,510	1,510	1,510	2,000	2,860	3,020	1,880
		6.0	1,340	1,510	1,510	1,510	-	-	-	2,590
		9.0	2,250	-	-	-	-	-	-	5,310
	101~200	0.8~1.6	1,820	2,020	2,020	2,020	2,690	3,810	4,020	2,820
		2.0~3.2	1,820	2,050	2,050	2,050	2,750	3,860	4,070	2,820
		4.0~5.0	2,000	2,250	2,250	2,250	3,590	5,050	5,310	3,390
		6.0	2,000	2,250	2,250	2,250	-	-	-	4,240
		9.0	3,130	-	-	-	-	-	-	8,660
101~200	10~100	0.8~1.6	1,640	1,830	1,830	1,830	2,430	3,450	3,610	2,540
		2.0~3.2	1,640	1,860	1,860	1,860	2,480	3,500	3,670	2,540
		4.0~5.0	1,960	2,280	2,280	2,280	3,250	4,560	4,800	3,050
		6.0	1,960	2,280	2,280	2,280	-	-	-	3,750
		9.0	2,670	-	-	-	-	-	-	7,210
	101~200	0.8~1.6	2,310	2,530	2,530	2,530	3,640	5,150	5,430	3,820
		2.0~3.2	2,310	2,580	2,580	2,580	3,720	5,240	5,510	3,820
		4.0~5.0	2,730	3,120	3,120	3,120	4,880	6,840	7,190	4,580
		6.0	2,730	3,120	3,120	3,120	-	-	-	5,830
		9.0	4,060	-	-	-	-	-	-	11,380
201~300	10~100	6.0	2,880	3,290	3,290	3,290	-	-	-	6,180
	10~100	9.0	3,420	-	-	-	-	-	-	11,730
	101~200	6.0	4,320	4,830	4,830	4,830	-	-	-	10,750
	101~200	9.0	5,110	-	-	-	-	-	-	15,940

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口			大口		大口
数量	1〜3	4〜7	8〜19	20〜39	40〜100	101～
値引率	基準価格	35%	40%	45%	50%	お見積り
出荷日	通常			＋2日	＋5日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

材質記号
●SP・SPU・SPK・SUD（T9.0を除く）
●AM

日目出荷

				ご注文締切
急	ストークA	翌日出荷	500円/1本	PM 6:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律1,350円
[ ! ]SP・AM・SUDのみ

●SPB（T9.0を除く）
●AMW・AMB

日目出荷

●SP・SUD（T9.0）

日目出荷

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
Ｌ型板金　取付板・ブラケット－センター振り分けタイプ－ FSLAS
鉄・アルミ・ステンレスからご選定いただけるL型板金ブラケットです。従来品よりも寸法指定箇所が少なく、簡単に型番が選定可能です。
ミスミ
L型板金取付板・ブラケット－フリー寸法タイプ－ FACAS・FACAR
鉄・アルミ・ステンレスからご選定いただけるL型板金ブラケットです。汎用的な穴パターンをご用意しております。
ミスミ
Ｌ型板金　取付板・ブラケット－センター振り分けタイプ－ FSMAS
鉄・アルミ・ステンレスからご選定いただけるL型板金ブラケットです。従来品よりも寸法指定箇所が少なく、簡単に型番が選定可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
