６面フライス 取付板・ブラケット-外径寸法フリー指定- HFJCB
- 通常単価(税別)
- -
- 税込単価
- -
6面フライス加工のブラケットです。汎用的な穴パターンをご用意しております。寸法...
詳細情報を確認するご注意
- システム上の制約で、一部の商品がご注文出来ない状態で型番確定してしまいます。ご注文可能な場合は３Dビュー、CADデータのご用意がございますので合わせてご確認ください。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が7型番あります。
外形図・規格表
外形図

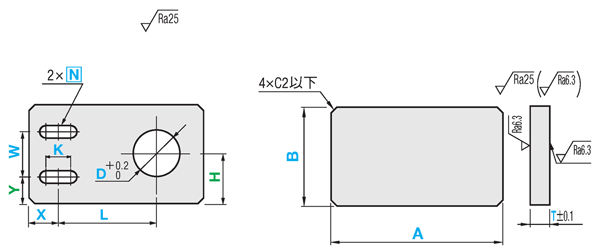

HFJCB （共通寸法）
[ ! ]穴ピッチ寸法公差はJISB0405m級に準じる。
[ ! ]
(穴加工)
[ ! ]穴ピッチ寸法公差はJISB0405m級に準じる。
[ ! ]板厚（T）公差を変更可能（追加工参照）
[ ! ]板厚平行度は100mmに対して0.05
[ ! ]指示なき面取りはC0.2～C0.5
[ ! ]その他精度基準は>>こちら参照
[ ! ]長穴向きを変更可能（追加工参照）
[ ! ]緑色のパラメータは省略可能です。省略した場合、センターに対して均等配置になります。（>> こちら参照）
[ ! ]板厚平行度は100mmに対して0.05
[ ! ]指示なき面取りはC0.2～C0.5
[ ! ]その他精度基準は>>こちら参照
[ ! ]長穴向きを変更可能（追加工参照）
[ ! ]緑色のパラメータは省略可能です。省略した場合、センターに対して均等配置になります。（>> こちら参照）
■穴種選択表
■加工限界
穴と穴、穴と端面の肉厚に加工限界があります。
（例：下図b部）
限界値はこちらを参照
| 穴種 | タップ穴 | ボルト通し穴 | ザグリ表 | ザグリ裏 | 通し穴 | |||||||||||||||||||||||||||||||||||||||||||||
| Code | M・MA | N・NA | Z・ZF | ZB | DA | |||||||||||||||||||||||||||||||||||||||||||||
| 形状図 |  |  |  |  |  | |||||||||||||||||||||||||||||||||||||||||||||
| 加工 仕様 | タップ有効長 最大M・MA×2 [ ! ]T≧M・MA×3のとき、 タップ下穴が貫通しない 場合があります。 |
|
| |||||||||||||||||||||||||||||||||||||||||||||||
■加工限界
穴と穴、穴と端面の肉厚に加工限界があります。
（例：下図b部）
限界値はこちらを参照
| 型式 | [ M ]材質 | [ S ]表面処理 | |
| Type | 材質記号 | ||
| HFJCB | ＳＣ | S50C | － |
| ＳＣＢ | 四三酸化鉄皮膜 | ||
| ＳＣＭ | 無電解ニッケルメッキ | ||
| ＡＭ | A5052 | － | |
| ＡＭＷ | アルマイト処理(白) | ||
| ＡＭＢ | アルマイト処理(黒) | ||
| ＳＵ | SUS304 | － | |
規格表
| 型式 | − | A | − | B | − | T | − | X | − | V | − | Y | − | W | − | 穴指定① Code・ 呼び径 | − | K | − | L | − | H | − | D | − | F | − | S | − | G | − | 穴指定② Code・ 呼び径 | − | J | ||
| Type | − | 材質記号 | ||||||||||||||||||||||||||||||||||
| HFMCC | − | AMB | − | A100 | − | B80 | − | T10 | − | X15 | − | V70 | − | Y10 | − | W60 | − | Z6 | − | L50 | − | H40 | − | D30 | − | F50 | − | MA6 | ||||||||
| 型式 | 指定0.1mm単位 | X | Y | W | 穴指定① | K | L | H | D | ||||
| Type | 材質記号 | A | B | T | Code | 呼び径 | |||||||
| HFJCB | SC SCB SCM AM AMW AMB SU | 25.0 ～ 200.0 | 10.0 ～ 200.0 | 3.0 ～ 30.0 [ ! ] | 指定0.1mm単位 | N [ ! ] [ ! ] 加工寸法は 穴種選択表 参照 | 0 (穴なし) 3 4 5 6 8 10 12 14 16 | 指定0.1mm単位 [ ! ]K≦N×10 | 3～30(0.5mm単位) 31～100(1mm単位) | ||||
| [ ! ]AMW・AMBはT≧5 [ ! ]SUはT≦25.0 | |||||||||||||
追加工
・下表の価格表は23年4月時点の情報になります。・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| Alterations | コーナーカット変更 | 板厚（T寸）公差変更 | 長穴角度変更 | センターD穴H7変更 | ||||||||||||||||||||
 | TKCTHC  | HFJDA・HFJCB  |  | |||||||||||||||||||||
| Code | CC | TKC・THC | RC | DC | ||||||||||||||||||||
| Spec. | コーナーカットを変更します。 CC=指定1mm単位 [ ! ]1≦CC≦50
（例）～－CC10 | 板厚（T寸）の公差を変更します。 TKC：公差±0.05 THC：公差±0.02 [ ! ]材質記号SC・SCB・SCMのみ適用 [ NG ]TKC・THCは同時指定不可
（例）～－TKC、～－THC | 長穴を上図のように変更します。 [ ! ]寸法関係に注意
（例）～－RC | センターD穴を精度穴（H7）に変更します。 DC＝指定1mm単位 [ ! ]3≦DC≦100
（例）～－DC30 | ||||||||||||||||||||
| ￥/1Code |
|
| 無料 |
|
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
- ( - ) | 4日目 |
|
- ( - ) | 10日目 |
|
- ( - ) | 10日目 |
|
- ( - ) | 4日目 |
- |
- ( - ) | 8日目 |
- |
- ( - ) | 8日目 |
|
- ( - ) | 4日目 |
詳細情報
基本情報
6面フライス加工のブラケットです。汎用的な穴パターンをご用意しております。寸法フリーにて指定可能です。板圧も寸法フリーにて指定可能です。
ご注意
- システム上の制約で、一部の商品がご注文出来ない状態で型番確定してしまいます。ご注文可能な場合は３Dビュー、CADデータのご用意がございますので合わせてご確認ください。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■S50C
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 材質記号 | A | B | HFJCB ￥本体価格＋穴加工料金 | ||||
| T3.0～7.0 | T7.1～10.0 | T10.1～15.0 | T15.1～25.0 | T25.1～30.0 | |||
| S50C処理無し SC | 25.0～50.0 | 10.0～50.0 | 2,770 | 2,890 | 3,000 | 3,130 | 3,180 |
| 50.1～100.0 | 2,930 | 2,990 | 3,110 | 3,230 | 3,520 | ||
| 100.1～150.0 | 3,000 | 3,120 | 3,280 | 3,410 | 3,830 | ||
| 150.1～200.0 | 3,260 | 3,410 | 3,620 | 3,840 | 4,170 | ||
| 50.1～100.0 | 10.0～50.0 | 2,770 | 3,060 | 3,290 | 3,410 | 3,510 | |
| 50.1～100.0 | 3,120 | 3,260 | 3,560 | 3,690 | 4,170 | ||
| 100.1～150.0 | 3,540 | 3,700 | 4,000 | 4,160 | 4,800 | ||
| 150.1～200.0 | 3,590 | 3,840 | 4,280 | 4,700 | 5,440 | ||
| 100.1～150.0 | 10.0～50.0 | 3,180 | 3,290 | 3,450 | 3,620 | 3,830 | |
| 50.1～100.0 | 3,610 | 3,710 | 3,900 | 4,040 | 4,800 | ||
| 100.1～150.0 | 3,940 | 4,050 | 4,450 | 4,920 | 5,760 | ||
| 150.1～200.0 | 3,950 | 4,280 | 4,940 | 5,590 | 6,720 | ||
| 150.1～200.0 | 10.0～50.0 | 3,310 | 3,410 | 3,620 | 3,840 | 4,170 | |
| 50.1～100.0 | 3,720 | 3,840 | 4,280 | 4,700 | 5,440 | ||
| 100.1～150.0 | 4,540 | 4,610 | 4,940 | 5,590 | 6,720 | ||
| 150.1～200.0 | 4,670 | 4,710 | 5,610 | 6,480 | 8,010 | ||
| S50C四三酸化鉄皮膜 SCB | 25.0～50.0 | 10.0～50.0 | 2,890 | 3,000 | 3,120 | 3,270 | 3,340 |
| 50.1～100.0 | 3,050 | 3,110 | 3,220 | 3,370 | 3,680 | ||
| 100.1～150.0 | 3,120 | 3,230 | 3,440 | 3,600 | 4,040 | ||
| 150.1～200.0 | 3,370 | 3,540 | 3,850 | 4,110 | 4,460 | ||
| 50.1～100.0 | 10.0～50.0 | 2,930 | 3,210 | 3,480 | 3,630 | 3,760 | |
| 50.1～100.0 | 3,280 | 3,410 | 3,750 | 3,910 | 4,420 | ||
| 100.1～150.0 | 3,700 | 3,890 | 4,290 | 4,500 | 5,200 | ||
| 150.1～200.0 | 3,750 | 4,110 | 4,670 | 5,170 | 5,990 | ||
| 100.1～150.0 | 10.0～50.0 | 3,340 | 3,480 | 3,750 | 3,970 | 4,230 | |
| 50.1～100.0 | 3,770 | 3,900 | 4,190 | 4,390 | 5,200 | ||
| 100.1～150.0 | 4,120 | 4,350 | 4,890 | 5,450 | 6,380 | ||
| 150.1～200.0 | 4,190 | 4,670 | 5,510 | 6,270 | 7,520 | ||
| 150.1～200.0 | 10.0～50.0 | 3,470 | 3,680 | 4,010 | 4,310 | 4,710 | |
| 50.1～100.0 | 3,870 | 4,110 | 4,670 | 5,170 | 5,990 | ||
| 100.1～150.0 | 4,780 | 5,000 | 5,510 | 6,270 | 7,520 | ||
| 150.1～200.0 | 4,980 | 5,230 | 6,380 | 7,400 | 9,100 | ||
| S50C無電解ニッケルメッキ SCM | 25.0～50.0 | 10.0～50.0 | 2,960 | 3,170 | 3,290 | 3,470 | 3,570 |
| 50.1～100.0 | 3,120 | 3,280 | 3,390 | 3,570 | 3,910 | ||
| 100.1～150.0 | 3,260 | 3,400 | 3,710 | 3,900 | 4,370 | ||
| 150.1～200.0 | 3,540 | 3,730 | 4,180 | 4,490 | 4,920 | ||
| 50.1～100.0 | 10.0～50.0 | 2,980 | 3,380 | 3,770 | 3,990 | 4,190 | |
| 50.1～100.0 | 3,330 | 3,580 | 4,040 | 4,260 | 4,850 | ||
| 100.1～150.0 | 3,860 | 4,180 | 4,750 | 5,040 | 5,840 | ||
| 150.1～200.0 | 3,990 | 4,490 | 5,270 | 5,880 | 6,840 | ||
| 100.1～150.0 | 10.0～50.0 | 3,510 | 3,770 | 4,200 | 4,500 | 4,870 | |
| 50.1～100.0 | 3,940 | 4,190 | 4,640 | 4,920 | 5,840 | ||
| 100.1～150.0 | 4,390 | 4,800 | 5,540 | 6,230 | 7,310 | ||
| 150.1～200.0 | 4,560 | 5,270 | 6,390 | 7,330 | 8,800 | ||
| 150.1～200.0 | 10.0～50.0 | 3,710 | 4,060 | 4,550 | 5,020 | 5,660 | |
| 50.1～100.0 | 4,120 | 4,490 | 5,270 | 5,880 | 6,840 | ||
| 100.1～150.0 | 5,150 | 5,600 | 6,390 | 7,330 | 8,800 | ||
| 150.1～200.0 | 5,450 | 6,020 | 7,560 | 8,800 | 10,760 | ||
■A5052
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 材質記号 | A | B | HFJCB ￥本体価格＋穴加工料金 | ||||
| T3.0～7.0 | T7.1～10.0 | T10.1～15.0 | T15.1～25.0 | T25.1～30.0 | |||
| A5052処理無し AM | 25.0～50.0 | 10.0～50.0 | 2,510 | 2,690 | 2,770 | 2,850 | 2,910 |
| 50.1～100.0 | 2,690 | 2,720 | 3,020 | 3,190 | 3,420 | ||
| 100.1～150.0 | 2,870 | 3,020 | 3,290 | 3,550 | 3,940 | ||
| 150.1～200.0 | 3,010 | 3,200 | 3,550 | 3,890 | 4,440 | ||
| 50.1～100.0 | 10.0～50.0 | 2,560 | 2,720 | 3,020 | 3,190 | 3,420 | |
| 50.1～100.0 | 2,980 | 3,150 | 3,550 | 3,890 | 4,440 | ||
| 100.1～150.0 | 3,080 | 3,550 | 4,060 | 4,590 | 5,470 | ||
| 150.1～200.0 | 3,510 | 3,890 | 4,600 | 5,290 | 6,480 | ||
| 100.1～150.0 | 10.0～50.0 | 2,870 | 3,020 | 3,290 | 3,550 | 3,940 | |
| 50.1～100.0 | 3,010 | 3,550 | 4,060 | 4,590 | 5,470 | ||
| 100.1～150.0 | 3,590 | 4,060 | 4,850 | 5,630 | 6,990 | ||
| 150.1～200.0 | 4,000 | 4,600 | 5,630 | 6,670 | 8,530 | ||
| 150.1～200.0 | 10.0～50.0 | 3,010 | 3,200 | 3,550 | 3,890 | 4,440 | |
| 50.1～100.0 | 3,390 | 3,890 | 4,600 | 5,290 | 6,480 | ||
| 100.1～150.0 | 4,000 | 4,600 | 5,630 | 6,670 | 8,530 | ||
| 150.1～200.0 | 4,490 | 5,290 | 6,680 | 8,060 | 10,550 | ||
| A5052アルマイト処理(白色) AMW | 25.0～50.0 | 10.0～50.0 | 2,670 | 2,930 | 3,020 | 3,140 | 3,240 |
| 50.1～100.0 | 2,850 | 2,960 | 3,280 | 3,490 | 3,760 | ||
| 100.1～150.0 | 3,080 | 3,280 | 3,650 | 3,970 | 4,410 | ||
| 150.1～200.0 | 3,270 | 3,480 | 4,040 | 4,450 | 5,090 | ||
| 50.1～100.0 | 10.0～50.0 | 2,740 | 2,990 | 3,440 | 3,700 | 4,020 | |
| 50.1～100.0 | 3,160 | 3,420 | 3,970 | 4,390 | 5,040 | ||
| 100.1～150.0 | 3,350 | 3,970 | 4,680 | 5,320 | 6,340 | ||
| 150.1～200.0 | 3,840 | 4,430 | 5,430 | 6,280 | 7,640 | ||
| 100.1～150.0 | 10.0～50.0 | 3,140 | 3,440 | 3,910 | 4,280 | 4,810 | |
| 50.1～100.0 | 3,290 | 3,970 | 4,680 | 5,320 | 6,340 | ||
| 100.1～150.0 | 3,980 | 4,680 | 5,780 | 6,730 | 8,310 | ||
| 150.1～200.0 | 4,520 | 5,430 | 6,860 | 8,130 | 10,260 | ||
| 150.1～200.0 | 10.0～50.0 | 3,350 | 3,750 | 4,380 | 4,870 | 5,610 | |
| 50.1～100.0 | 3,730 | 4,430 | 5,430 | 6,280 | 7,640 | ||
| 100.1～150.0 | 4,520 | 5,430 | 6,860 | 8,130 | 10,260 | ||
| 150.1～200.0 | 5,150 | 6,390 | 8,320 | 10,020 | 12,870 | ||
| A5052アルマイト処理(黒色) AMB | 25.0～50.0 | 10.0～50.0 | 2,710 | 3,000 | 3,090 | 3,220 | 3,360 |
| 50.1～100.0 | 2,890 | 3,030 | 3,340 | 3,570 | 3,870 | ||
| 100.1～150.0 | 3,150 | 3,340 | 3,760 | 4,080 | 4,540 | ||
| 150.1～200.0 | 3,330 | 3,550 | 4,180 | 4,600 | 5,250 | ||
| 50.1～100.0 | 10.0～50.0 | 2,790 | 3,090 | 3,570 | 3,840 | 4,190 | |
| 50.1～100.0 | 3,210 | 3,520 | 4,100 | 4,540 | 5,210 | ||
| 100.1～150.0 | 3,440 | 4,100 | 4,890 | 5,580 | 6,640 | ||
| 150.1～200.0 | 3,960 | 4,610 | 5,700 | 6,600 | 8,030 | ||
| 100.1～150.0 | 10.0～50.0 | 3,230 | 3,570 | 4,120 | 4,540 | 5,100 | |
| 50.1～100.0 | 3,380 | 4,100 | 4,890 | 5,580 | 6,640 | ||
| 100.1～150.0 | 4,100 | 4,890 | 6,080 | 7,090 | 8,730 | ||
| 150.1～200.0 | 4,680 | 5,700 | 7,270 | 8,620 | 10,850 | ||
| 150.1～200.0 | 10.0～50.0 | 3,470 | 3,930 | 4,650 | 5,200 | 6,000 | |
| 50.1～100.0 | 3,840 | 4,610 | 5,700 | 6,600 | 8,030 | ||
| 100.1～150.0 | 4,680 | 5,700 | 7,270 | 8,620 | 10,850 | ||
| 150.1～200.0 | 5,370 | 6,750 | 8,680 | 10,670 | 13,930 | ||
■SUS304
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 材質記号 | A | B | HFJCB ￥本体価格＋穴加工料金 | |||
| T3.0～7.0 | T7.1～10.0 | T10.1～15.0 | T15.1～25.0 | |||
| SUS304処理無し SU | 25.0～50.0 | 10.0～50.0 | 4,110 | 4,420 | 4,790 | 4,910 |
| 50.1～100.0 | 4,480 | 5,090 | 5,500 | 6,010 | ||
| 100.1～150.0 | 4,850 | 5,370 | 6,340 | 7,020 | ||
| 150.1～200.0 | 5,250 | 5,840 | 6,880 | 7,920 | ||
| 50.1～100.0 | 10.0～50.0 | 4,480 | 4,800 | 5,750 | 6,310 | |
| 50.1～100.0 | 5,230 | 5,840 | 6,880 | 7,920 | ||
| 100.1～150.0 | 5,940 | 6,880 | 8,440 | 10,000 | ||
| 150.1～200.0 | 6,720 | 7,920 | 9,350 | 11,100 | ||
| 100.1～150.0 | 10.0～50.0 | 4,850 | 5,320 | 6,540 | 7,270 | |
| 50.1～100.0 | 5,940 | 6,880 | 8,440 | 10,000 | ||
| 100.1～150.0 | 7,040 | 8,440 | 10,770 | 13,110 | ||
| 150.1～200.0 | 8,200 | 10,010 | 13,140 | 16,220 | ||
| 150.1～200.0 | 10.0～50.0 | 5,250 | 5,840 | 7,410 | 8,430 | |
| 50.1～100.0 | 6,720 | 7,920 | 9,350 | 11,100 | ||
| 100.1～150.0 | 8,200 | 10,010 | 13,140 | 16,220 | ||
| 150.1～200.0 | 9,350 | 10,990 | 13,760 | 16,960 | ||
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | |||||
| 小口 | 大口 | 大口 | |||||
| 数 量 | 1 | 2～3 | 4～7 | 8～10 | 11～30 | 31～50 | 51～ |
| 値引率 | 基準価格 | 5％ | 10％ | 15％ | 20％ | 20％ | お見積り |
| 出荷日 | 通常 | ＋2日 | ＋7日 | ||||
６面フライス 取付板・ブラケット-外径寸法フリー指定- HFJCBのレビュー
この商品のレビューはありません
この商品を見た人は、こんな商品も見ています
よく一緒に購入される商品
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
プレートブラケットカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
板金 取付板・ブラケット－センター振り分けタイプ－ JSDAS
4.6通常出荷日:3日目～
ミスミ
板金 取付板・ブラケット -フリー寸法タイプ- JTDAS・JTDAR
4.4通常出荷日:3日目～
ミスミ
板金 取付板・ブラケット -フリー寸法タイプ- JTMAS・JTMAR
5通常出荷日:3日目～
ミスミ
板金 取付板・ブラケット -フリー寸法タイプ- JTABS・JTABR
4.4通常出荷日:3日目～
ミスミ
６面フライス 取付板・ブラケット－側面穴付タイプ－ VFMPA
4通常出荷日:4日目～
ミスミ
フラットバー/アルミ圧延材 取付板・ブラケット-Ｂ寸選択- HRCAA HUCAA
5通常出荷日:4日目～
ミスミ
６面フライス 取付板・ブラケット-外径寸法フリー指定- HFMQA
4.9通常出荷日:4日目～
ミスミ
板金 取付板・ブラケット -フリー寸法タイプ- JTADS・JTADR
4.8通常出荷日:3日目～
ミスミ
板金 取付板・ブラケット -フリー寸法タイプ- JTAAS・JTAAR
4.6通常出荷日:3日目～
