６面フライス　取付板・ブラケット-外径寸法フリー指定- HFCBA

６面フライス　取付板・ブラケット-外径寸法フリー指定- HFCBA

ご注意

  • システム上の制約で、一部の商品がご注文出来ない状態で型番確定してしまいます。ご注文可能な場合は３Dビュー、CADデータのご用意がございますので合わせてご確認ください。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

meviy（メビー）
3Dデータで1分見積もり
最短1日目出荷
未確定：候補が7型番あります。
数量：

外形図・規格表

HFCBA （共通寸法）

[ ! ]

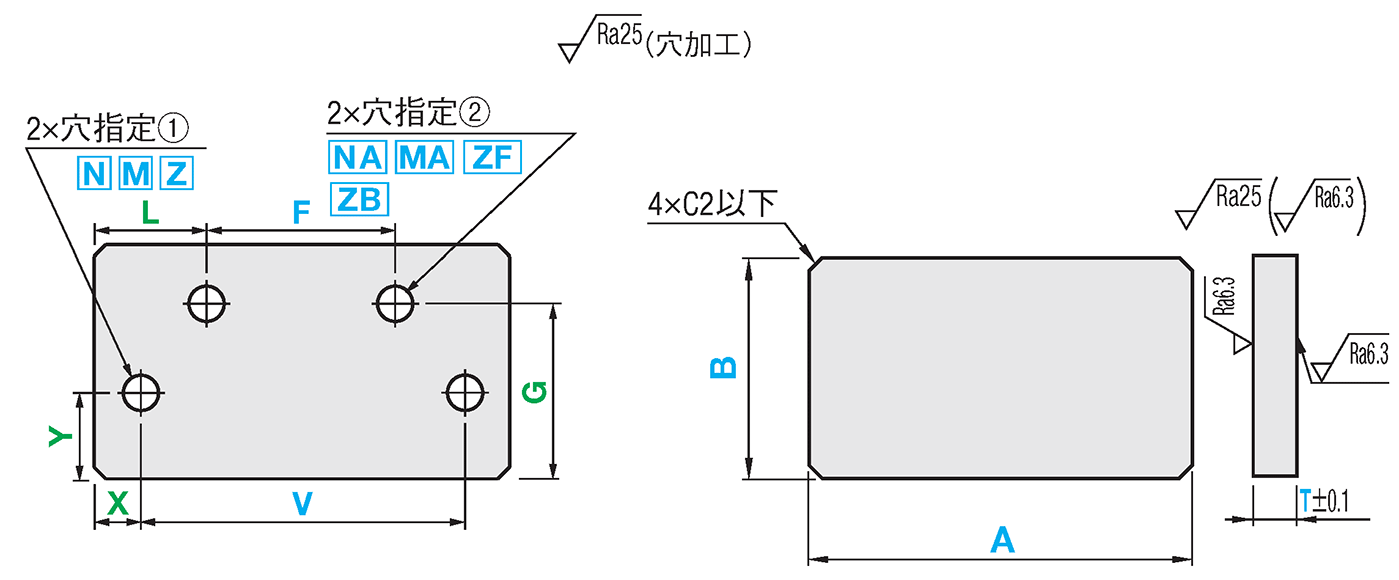

６面フライス　取付板・ブラケット-外径寸法フリー指定-:関連画像
[ ! ]穴ピッチ寸法公差はJISB0405m級に準じる。

[ ! ]板厚（T）公差を変更可能（追加工参照）
[ ! ]板厚平行度は100mmに対して0.05
[ ! ]指示なき面取りはC0.2～C0.5
[ ! ]その他精度基準は>>こちら参照
[ ! ]緑色のパラメータは省略可能です。省略した場合、センターに対して均等配置になります。（>> こちら参照）

■穴種選択表
穴種タップ穴ボルト通し穴ザグリ表ザグリ裏通し穴
CodeM・MAN・NAZ・ZFZBDA
形状図
加工
仕様		タップ有効長
最大M・MA×2
[ ! ]T≧M・MA×3のとき、
         タップ下穴が貫通しない
場合があります。
寸法ボルト呼び径
3456810121416
d・h3.54.55.56.5911141618
d16.589.5111418202326
寸法公差
3.0～6.0±0.1
6.5～30.0±0.2

■加工限界
　穴と穴、穴と端面の肉厚に加工限界があります。
　（例：下図b部）
　限界値はこちらを参照

型式[ M ]材質[ S ]表面処理
Type材質記号
HFCBAＳＣS50C－
ＳＣＢ四三酸化鉄皮膜
ＳＣＭ無電解ニッケルメッキ
ＡＭA5052－
ＡＭＷアルマイト処理(白)
ＡＭＢアルマイト処理(黒)
ＳＵSUS304－
[ ! ]HFZZAのアルマイト処理は、つるし穴があく場合があります。

規格表

型式−A−B−T−X−V−Y−W−穴指定①
Code・
呼び径		−K−L−H−D−F−S−G−穴指定②
Code・
呼び径		−J
Type−材質記号
HFMCC−AMB−A100−B80−T10−X15−V70−Y10−W60−Z6−L50−H40−D30−F50−MA6
型式指定0.1mm単位XVY穴指定①LFG穴指定②
Type材質記号ABTCode呼び径Code呼び径
HFCBASC
SCB
SCM
AM
AMW
AMB
SU		25.0
～
200.0		10.0
～
200.0		3.0
～
30.0
[ ! ]		指定0.1mm単位N [ ! ]
M
Z [ ! ]

[ ! ]
加工寸法は
穴種選択表
参照		0
(穴なし)
3
4
5
6
8
10
12
14
16		指定0.1mm単位NA [ ! ]
MA
ZF [ ! ]
ZB [ ! ]

[ ! ]
加工寸法は
穴種選択表
参照		0
(穴なし)
3
4
5
6
8
10
12
14
16
　 [ ! ]AMW・AMBはT≧5　[ ! ]SUはT≦25.0

追加工

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
Alterationsコーナーカット変更板厚（T寸）公差変更
CodeCCTKC・THC
Spec.コーナーカットを変更します。
CC=指定1mm単位
[ ! ]1≦CC≦50
指定方法
CCを型式末尾に追加
（例）～－CC10		板厚（T寸）の公差を変更します。
TKC：公差±0.05
THC：公差±0.02
[ ! ]材質記号SC・SCB・SCMのみ適用
[ NG ]TKC・THCは同時指定不可
指定方法
TKCまたはTHCを型式末尾に追加
（例）～－TKC、～－THC
￥/1Code
CC1～10800
11～301,200
31～501,500
TKC900
THC1,000

型番リスト

表示件数
  • 1
    • 型番
    HFCBA-AM-A[25-200/0.1]-B[10-200/0.1]-T[3-30/0.1]
    HFCBA-AMB-A[25-200/0.1]-B[10-200/0.1]-T[5-30/0.1]
    HFCBA-AMW-A[25-200/0.1]-B[10-200/0.1]-T[5-30/0.1]
    HFCBA-SC-A[25-200/0.1]-B[10-200/0.1]-T[3-30/0.1]
    HFCBA-SCB-A[25-200/0.1]-B[10-200/0.1]-T[3-30/0.1]
    HFCBA-SCM-A[25-200/0.1]-B[10-200/0.1]-T[3-30/0.1]
    HFCBA-SU-A[25-200/0.1]-B[10-200/0.1]-T[3-25/0.1]

    詳細材質

    表面処理

    外形寸法 A

    (mm)

    外形寸法 B

    (mm)

    板厚 T

    (mm)

    材質証明書：材質

    材質証明書：表面処理

    		RoHS?最小発注数量
    A5052
    なし
    25 ～ 200
    10 ～ 200
    3 ～ 30
    A5052
    -
    10
    1個
    A5052
    アルマイト処理（黒）
    25 ～ 200
    10 ～ 200
    5 ～ 30
    A5052
    アルマイト処理
    10
    1個
    A5052
    アルマイト処理（白）
    25 ～ 200
    10 ～ 200
    5 ～ 30
    A5052
    アルマイト処理
    10
    1個
    S50C
    なし
    25 ～ 200
    10 ～ 200
    3 ～ 30
    S50C
    -
    10
    1個
    S50C
    四三酸化鉄皮膜
    25 ～ 200
    10 ～ 200
    3 ～ 30
    S50C
    四三酸化鉄皮膜
    10
    1個
    S50C
    無電解ニッケルメッキ
    25 ～ 200
    10 ～ 200
    3 ～ 30
    S50C
    無電解ニッケルメッキ
    10
    1個
    SUS304
    なし
    25 ～ 200
    10 ～ 200
    3 ～ 25
    SUS304
    -
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    クリーン洗浄・梱包済みでお届けします

    クリーン洗浄品とは

    -
    ( - )
    3日目

    SL-HFCBA-AM

    -
    ( - )
    12日目

    SL-HFCBA-AMB

    -
    ( - )
    12日目

    SL-HFCBA-AMW

    -
    ( - )
    3日目

    -

    -
    ( - )
    5日目

    -

    -
    ( - )
    5日目

    SL-HFCBA-SCM

    -
    ( - )
    3日目

    SL-HFCBA-SU

  • 1

    • 詳細情報

    基本情報

    6面フライス加工のブラケットです。汎用的な穴パターンをご用意しております。寸法フリーにて指定可能です。板圧も寸法フリーにて指定可能です。

    ご注意

    • システム上の制約で、一部の商品がご注文出来ない状態で型番確定してしまいます。ご注文可能な場合は３Dビュー、CADデータのご用意がございますので合わせてご確認ください。
    • 洗浄品はこちらからご選定いただけます。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    技術情報

    納期・価格

    価格表

    ■S50C
    ・下表の価格表は23年4月時点の情報になります。
    ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    材質記号ABHFCBA　￥本体価格＋穴加工料金
    T3.0～7.0T7.1～10.0T10.1～15.0T15.1～25.0T25.1～30.0
    S50C処理無し

    SC    		25.0～50.010.0～50.01,9002,0202,1302,2602,310
    50.1～100.02,0602,1202,2402,3602,650
    100.1～150.02,1302,2502,4002,5402,960
    150.1～200.02,3802,5402,7502,9703,300
    50.1～100.010.0～50.01,9002,1802,4202,5402,640
    50.1～100.02,2502,3802,6902,8103,300
    100.1～150.02,6702,8203,1303,2903,930
    150.1～200.02,7202,9703,4103,8304,570
    100.1～150.010.0～50.02,3102,4202,5802,7502,960
    50.1～100.02,7402,8403,0203,1703,930
    100.1～150.03,0703,1803,5804,0504,890
    150.1～200.03,0803,4104,0604,7105,850
    150.1～200.010.0～50.02,4402,5402,7502,9703,300
    50.1～100.02,8502,9703,4103,8304,570
    100.1～150.03,6603,7404,0604,7105,850
    150.1～200.03,8003,8404,7405,6107,140
    S50C四三酸化鉄皮膜

    SCB    		25.0～50.010.0～50.02,0202,1302,2502,3902,470
    50.1～100.02,1702,2402,3502,5002,800
    100.1～150.02,2502,3602,5702,7303,170
    150.1～200.02,5002,6702,9803,2303,590
    50.1～100.010.0～50.02,0602,3402,6002,7602,890
    50.1～100.02,4002,5402,8803,0303,550
    100.1～150.02,8203,0103,4203,6304,330
    150.1～200.02,8803,2303,8004,2905,110
    100.1～150.010.0～50.02,4702,6002,8803,1003,360
    50.1～100.02,9003,0203,3203,5204,330
    100.1～150.03,2403,4804,0204,5805,510
    150.1～200.03,3203,8004,6405,4006,650
    150.1～200.010.0～50.02,5902,8003,1403,4303,840
    50.1～100.03,0003,2303,8004,2905,110
    100.1～150.03,9104,1304,6405,4006,650
    150.1～200.04,1104,3605,5106,5308,230
    S50C無電解ニッケルメッキ

    SCM    		25.0～50.010.0～50.02,0902,3002,4202,5902,700
    50.1～100.02,2502,4002,5202,7003,030
    100.1～150.02,3802,5302,8403,0203,500
    150.1～200.02,6702,8603,3103,6204,050
    50.1～100.010.0～50.02,1102,5102,9003,1203,320
    50.1～100.02,4602,7103,1703,3903,980
    100.1～150.02,9903,3103,8704,1704,970
    150.1～200.03,1203,6204,4005,0105,960
    100.1～150.010.0～50.02,6402,9003,3303,6304,000
    50.1～100.03,0703,3203,7704,0504,970
    100.1～150.03,5203,9304,6705,3606,440
    150.1～200.03,6904,4005,5206,4607,930
    150.1～200.010.0～50.02,8403,1903,6804,1504,790
    50.1～100.03,2403,6204,4005,0105,960
    100.1～150.04,2704,7305,5206,4607,930
    150.1～200.04,5805,1506,6907,9309,890
    ■A5052
    ・下表の価格表は23年4月時点の情報になります。
    ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    材質記号ABHFCBA　￥本体価格＋穴加工料金
    T3.0～7.0T7.1～10.0T10.1～15.0T15.1～25.0T25.1～30.0
    A5052処理無し

    AM    		25.0～50.010.0～50.01,7701,9502,0402,1102,170
    50.1～100.01,9501,9802,2902,4602,690
    100.1～150.02,1302,2902,5502,8103,200
    150.1～200.02,2802,4702,8103,1503,710
    50.1～100.010.0～50.01,8301,9802,2902,4602,690
    50.1～100.02,2502,4202,8103,1503,710
    100.1～150.02,3402,8103,3303,8504,740
    150.1～200.02,7703,1503,8604,5605,740
    100.1～150.010.0～50.02,1302,2902,5502,8103,200
    50.1～100.02,2802,8103,3303,8504,740
    100.1～150.02,8603,3304,1204,8906,260
    150.1～200.03,2703,8604,8905,9307,790
    150.1～200.010.0～50.02,2802,4702,8103,1503,710
    50.1～100.02,6603,1503,8604,5605,740
    100.1～150.03,2703,8604,8905,9307,790
    150.1～200.03,7604,5605,9407,3309,820
    A5052アルマイト処理(白色)

    AMW    		25.0～50.010.0～50.01,9302,1902,2902,4002,510
    50.1～100.02,1102,2302,5402,7503,020
    100.1～150.02,3402,5402,9203,2303,680
    150.1～200.02,5302,7403,3103,7204,360
    50.1～100.010.0～50.02,0102,2602,7102,9603,290
    50.1～100.02,4302,6903,2303,6504,310
    100.1～150.02,6103,2303,9504,5905,610
    150.1～200.03,1103,7004,6905,5406,910
    100.1～150.010.0～50.02,4002,7103,1703,5504,070
    50.1～100.02,5503,2303,9504,5905,610
    100.1～150.03,2403,9505,0406,0007,570
    150.1～200.03,7804,6906,1207,3909,520
    150.1～200.010.0～50.02,6103,0103,6404,1404,870
    50.1～100.02,9903,7004,6905,5406,910
    100.1～150.03,7804,6906,1207,3909,520
    150.1～200.04,4105,6607,5809,28012,140
    A5052アルマイト処理(黒色)

    AMB    		25.0～50.010.0～50.01,9702,2702,3502,4902,630
    50.1～100.02,1502,3002,6002,8403,140
    100.1～150.02,4202,6003,0203,3503,800
    150.1～200.02,5902,8103,4403,8604,520
    50.1～100.010.0～50.02,0602,3502,8403,1103,450
    50.1～100.02,4802,7803,3603,8004,470
    100.1～150.02,7103,3604,1604,8405,900
    150.1～200.03,2203,8704,9705,8707,300
    100.1～150.010.0～50.02,5002,8403,3803,8004,370
    50.1～100.02,6503,3604,1604,8405,900
    100.1～150.03,3604,1605,3406,3507,990
    150.1～200.03,9504,9706,5307,89010,110
    150.1～200.010.0～50.02,7303,1903,9204,4605,260
    50.1～100.03,1103,8704,9705,8707,300
    100.1～150.03,9504,9706,5307,89010,110
    150.1～200.04,6306,0207,9509,93013,200
    ■SUS304
    ・下表の価格表は23年4月時点の情報になります。
    ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    材質記号ABHFCBA　￥本体価格＋穴加工料金
    T3.0～7.0T7.1～10.0T10.1～15.0T15.1～25.0
    SUS304処理無し

    SU    		25.0～50.010.0～50.02,7603,0803,4403,570
    50.1～100.03,1403,7504,1604,660
    100.1～150.03,5104,0205,0005,680
    150.1～200.03,9104,4905,5306,570
    50.1～100.010.0～50.03,1403,4504,4104,970
    50.1～100.03,8904,4905,5306,570
    100.1～150.04,6005,5307,1008,650
    150.1～200.05,3806,5708,0009,750
    100.1～150.010.0～50.03,5103,9805,2005,920
    50.1～100.04,6005,5307,1008,650
    100.1～150.05,6907,1009,43011,770
    150.1～200.06,8608,66011,79014,880
    150.1～200.010.0～50.03,9104,4906,0707,090
    50.1～100.05,3806,5708,0009,750
    100.1～150.06,8608,66011,79014,880
    150.1～200.08,0009,65012,41015,610
    ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
    数量区分標準対応個別対応
    小口大口大口
    数 量12～34～78～1011～3031～5051～
    値引率基準価格5％10％15％20％20％お見積り
    出荷日通常＋2日＋7日
    [ ! ]表示数量超えはWOSにてご確認ください。

    納期

    ●材質記号
    SC・AM・SU

     3 日目出荷

    ●材質記号
    SCB・SCM

     5 日目出荷

    ●材質記号
    AMW・AMB

     7 日目出荷
    ご注文締切
    急

    ストークC

    		5日目出荷800円/1本PM 8:00迄>>こちら
    [ ! ]3本以上で１明細行当たり一律2,160円

    出荷日については、こちらをご覧ください。

    概要・仕様

    仕様・概要

    [ ! ]板厚（T）公差を変更可能（追加工参照）
    [ ! ]板厚平行度は100mmに対して0.05
    [ ! ]指示なき面取りはC0.2～C0.5
    [ ! ]その他精度基準は>>こちら参照
    [ ! ]緑色のパラメータは省略可能です。省略した場合、センターに対して均等配置になります。（>> こちら参照）
