ミスミ

６面フライス　取付板・ブラケット-外径寸法フリー指定- HFCCA

カタログ |P.2-1899

通常単価(税別): -

税込単価: -

通常出荷日：3日目～7日目

6面フライス加工のブラケットです。汎用的な穴パターンをご用意しております。寸法フリーにて指定可能です。...

詳細を確認

55.0

システム上の制約で、一部の商品がご注文出来ない状態で型番確定してしまいます。ご注文可能な場合は３Dビュー、CADデータのご用意がございますので合わせてご確認ください。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

よく一緒に見られています

ミスミ

６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMQA

通常出荷日：3 日目～

よく一緒に見られています

ミスミ

板金取付板・ブラケット -フリー寸法タイプ- JTMAS・JTMAR

通常出荷日：3 日目～

未確定：候補が7型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

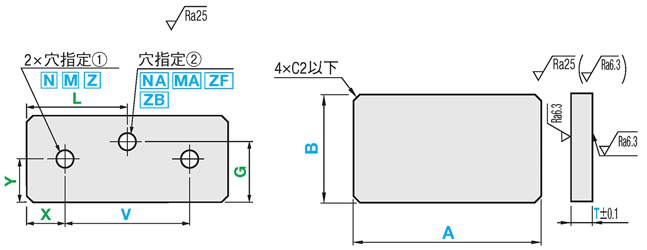

外形図

HFCCA （共通寸法）

[ ! ]

(穴加工)

[ ! ]穴ピッチ寸法公差はJISB0405m級に準じる。

[ ! ]板厚（T）公差を変更可能（追加工参照）
[ ! ]板厚平行度は100mmに対して0.05
[ ! ]指示なき面取りはC0.2～C0.5
[ ! ]その他精度基準は>>こちら参照
[ ! ]長穴向きを変更可能（追加工参照）
[ ! ]緑色のパラメータは省略可能です。省略した場合、センターに対して均等配置になります。（>> こちら参照）

■穴種選択表

穴種

タップ穴

ボルト通し穴

ザグリ表

ザグリ裏

通し穴

Code

M・MA

N・NA

Z・ZF

形状図

加工
仕様

タップ有効長
最大M・MA×2
[ ! ]T≧M・MA×3のとき、
タップ下穴が貫通しない
場合があります。

寸法	ボルト呼び径
寸法	3	4	5	6	8	10	12	14	16
d・h	3.5	4.5	5.5	6.5	9	11	14	16	18
d₁	6.5	8	9.5	11	14	18	20	23	26

寸法	公差
3.0～6.0	±0.1
6.5～30.0	±0.2

■加工限界
　穴と穴、穴と端面の肉厚に加工限界があります。
　（例：下図b部）
　限界値はこちらを参照

型式		[ M ]材質	[ S ]表面処理
Type	材質記号	[ M ]材質	[ S ]表面処理
HFCCA	ＳＣ	S50C	－
	ＳＣＢ		四三酸化鉄皮膜
	ＳＣＭ		無電解ニッケルメッキ
	ＡＭ	A5052	－
	ＡＭＷ		アルマイト処理(白)
	ＡＭＢ		アルマイト処理(黒)
	ＳＵ	SUS304	－

型式

指定0.1mm単位

穴指定①

穴指定②

Type

材質記号

Code

呼び径

Code

呼び径

HFCCA

SC
SCB
SCM
AM
AMW
AMB
SU

25.0
～
200.0

10.0
～
200.0

3.0
～
30.0
[ ! ]

指定0.1mm
単位

N [ ! ]
M
Z [ ! ]

[ ! ]
加工寸法は
穴種選択表
参照

0
(穴なし)
3
4
5
6
8
10
12
14
16

指定0.1mm単位

NA [ ! ]
MA
ZF [ ! ]
ZB [ ! ]

[ ! ]
加工寸法は
穴種選択表
参照

0
(穴なし)
3
4
5
6
8
10
12
14
16

　 [ ! ]AMW・AMBはT≧5　[ ! ]SUはT≦25.0

規格表

型式

−

穴指定①
Code・
呼び径

−

穴指定②
Code・
呼び径

−

Type

−

材質記号

HFMCC

−

AMB

−

A100

−

B80

−

T10

−

X15

−

V70

−

Y10

−

W60

−

L50

−

H40

−

D30

−

F50

−

MA6

追加工

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Alterations

コーナーカット変更

板厚（T寸）公差変更

TKCTHC

Code

TKC・THC

Spec.

コーナーカットを変更します。
CC=指定1mm単位
[ ! ]1≦CC≦50

指定方法

CCを型式末尾に追加
（例）～－CC10

板厚（T寸）の公差を変更します。
TKC：公差±0.05
THC：公差±0.02
[ ! ]材質記号SC・SCB・SCMのみ適用
[ NG ]TKC・THCは同時指定不可

指定方法

TKCまたはTHCを型式末尾に追加
（例）～－TKC、～－THC

￥/1Code

CC	1～10	800
	11～30	1,200
	31～50	1,500

TKC	900
THC	1,000

型番リスト

表示件数

型番

HFCCA-AM-A[25-200/0.1]-B[10-200/0.1]-T[3-30/0.1]

HFCCA-AMB-A[25-200/0.1]-B[10-200/0.1]-T[5-30/0.1]

HFCCA-AMW-A[25-200/0.1]-B[10-200/0.1]-T[5-30/0.1]

HFCCA-SC-A[25-200/0.1]-B[10-200/0.1]-T[3-30/0.1]

HFCCA-SCB-A[25-200/0.1]-B[10-200/0.1]-T[3-30/0.1]

HFCCA-SCM-A[25-200/0.1]-B[10-200/0.1]-T[3-30/0.1]

HFCCA-SU-A[25-200/0.1]-B[10-200/0.1]-T[3-25/0.1]

詳細材質

表面処理

外形寸法 A

(mm)

外形寸法 B

(mm)

板厚 T

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

A5052	なし	25 ～ 200	10 ～ 200	3 ～ 30	A5052	-	10	1個
A5052	アルマイト処理（黒）	25 ～ 200	10 ～ 200	5 ～ 30	A5052	アルマイト処理	10	1個
A5052	アルマイト処理（白）	25 ～ 200	10 ～ 200	5 ～ 30	A5052	アルマイト処理	10	1個
S50C	なし	25 ～ 200	10 ～ 200	3 ～ 30	S50C	-	10	1個
S50C	四三酸化鉄皮膜	25 ～ 200	10 ～ 200	3 ～ 30	S50C	四三酸化鉄皮膜	10	1個
S50C	無電解ニッケルメッキ	25 ～ 200	10 ～ 200	3 ～ 30	S50C	無電解ニッケルメッキ	10	1個
SUS304	なし	25 ～ 200	10 ～ 200	3 ～ 25	SUS304	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	3日目	SL-HFCCA-AM
- ( - )	7日目	SL-HFCCA-AMB
- ( - )	7日目	SL-HFCCA-AMW
- ( - )	3日目	-
- ( - )	5日目	-
- ( - )	5日目	SL-HFCCA-SCM
- ( - )	3日目	SL-HFCCA-SU

基本情報

6面フライス加工のブラケットです。汎用的な穴パターンをご用意しております。寸法フリーにて指定可能です。板圧も寸法フリーにて指定可能です。

ご注意

システム上の制約で、一部の商品がご注文出来ない状態で型番確定してしまいます。ご注文可能な場合は３Dビュー、CADデータのご用意がございますので合わせてご確認ください。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■S50C
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

材質記号	A	B	HFCCA　￥本体価格＋穴加工料金
材質記号	A	B	T3.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T25.1～30.0
S50C処理無し SC	25.0～50.0	10.0～50.0	1,820	1,930	2,050	2,170	2,230
		50.1～100.0	1,970	2,040	2,150	2,280	2,560
		100.1～150.0	2,050	2,160	2,320	2,460	2,880
		150.1～200.0	2,300	2,460	2,670	2,890	3,210
	50.1～100.0	10.0～50.0	1,820	2,100	2,330	2,460	2,550
		50.1～100.0	2,160	2,300	2,600	2,730	3,210
		100.1～150.0	2,580	2,740	3,050	3,200	3,840
		150.1～200.0	2,640	2,890	3,330	3,750	4,480
	100.1～150.0	10.0～50.0	2,230	2,330	2,500	2,670	2,880
		50.1～100.0	2,660	2,750	2,940	3,090	3,840
		100.1～150.0	2,980	3,100	3,500	3,970	4,810
		150.1～200.0	2,990	3,330	3,980	4,630	5,760
	150.1～200.0	10.0～50.0	2,350	2,460	2,670	2,890	3,210
		50.1～100.0	2,760	2,890	3,330	3,750	4,480
		100.1～150.0	3,580	3,650	3,980	4,630	5,760
		150.1～200.0	3,720	3,760	4,650	5,520	7,060
S50C四三酸化鉄皮膜 SCB	25.0～50.0	10.0～50.0	1,930	2,050	2,160	2,310	2,380
		50.1～100.0	2,090	2,150	2,270	2,420	2,720
		100.1～150.0	2,160	2,280	2,490	2,650	3,090
		150.1～200.0	2,420	2,580	2,900	3,150	3,510
	50.1～100.0	10.0～50.0	1,970	2,260	2,520	2,680	2,800
		50.1～100.0	2,320	2,460	2,790	2,950	3,470
		100.1～150.0	2,740	2,930	3,340	3,550	4,240
		150.1～200.0	2,790	3,150	3,720	4,210	5,030
	100.1～150.0	10.0～50.0	2,380	2,520	2,790	3,010	3,280
		50.1～100.0	2,810	2,940	3,230	3,430	4,240
		100.1～150.0	3,160	3,390	3,940	4,490	5,430
		150.1～200.0	3,230	3,720	4,560	5,310	6,560
	150.1～200.0	10.0～50.0	2,510	2,720	3,060	3,350	3,760
		50.1～100.0	2,920	3,150	3,720	4,210	5,030
		100.1～150.0	3,820	4,040	4,560	5,310	6,560
		150.1～200.0	4,020	4,270	5,430	6,450	8,150
S50C無電解ニッケルメッキ SCM	25.0～50.0	10.0～50.0	2,010	2,220	2,330	2,510	2,610
		50.1～100.0	2,160	2,320	2,440	2,610	2,950
		100.1～150.0	2,300	2,450	2,750	2,940	3,410
		150.1～200.0	2,580	2,770	3,220	3,540	3,970
	50.1～100.0	10.0～50.0	2,030	2,430	2,810	3,030	3,230
		50.1～100.0	2,370	2,630	3,090	3,310	3,900
		100.1～150.0	2,910	3,220	3,790	4,080	4,880
		150.1～200.0	3,030	3,540	4,320	4,920	5,880
	100.1～150.0	10.0～50.0	2,550	2,810	3,240	3,550	3,920
		50.1～100.0	2,980	3,230	3,690	3,970	4,880
		100.1～150.0	3,430	3,840	4,590	5,270	6,350
		150.1～200.0	3,600	4,320	5,440	6,370	7,840
	150.1～200.0	10.0～50.0	2,750	3,110	3,590	4,060	4,700
		50.1～100.0	3,160	3,540	4,320	4,920	5,880
		100.1～150.0	4,190	4,640	5,440	6,370	7,840
		150.1～200.0	4,490	5,060	6,600	7,840	9,810

■A5052
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

材質記号	A	B	HFCCA　￥本体価格＋穴加工料金
材質記号	A	B	T3.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T25.1～30.0
A5052処理無し AM	25.0～50.0	10.0～50.0	1,660	1,840	1,920	2,000	2,060
		50.1～100.0	1,840	1,870	2,170	2,340	2,570
		100.1～150.0	2,020	2,170	2,440	2,700	3,090
		150.1～200.0	2,160	2,350	2,700	3,030	3,590
	50.1～100.0	10.0～50.0	1,710	1,870	2,170	2,340	2,570
		50.1～100.0	2,130	2,300	2,700	3,030	3,590
		100.1～150.0	2,230	2,700	3,210	3,740	4,620
		150.1～200.0	2,660	3,030	3,750	4,440	5,630
	100.1～150.0	10.0～50.0	2,020	2,170	2,440	2,700	3,090
		50.1～100.0	2,160	2,700	3,210	3,740	4,620
		100.1～150.0	2,740	3,210	4,000	4,780	6,140
		150.1～200.0	3,150	3,750	4,780	5,820	7,680
	150.1～200.0	10.0～50.0	2,160	2,350	2,700	3,030	3,590
		50.1～100.0	2,540	3,030	3,750	4,440	5,630
		100.1～150.0	3,150	3,750	4,780	5,820	7,680
		150.1～200.0	3,640	4,440	5,830	7,210	9,700
A5052アルマイト処理(白色) AMW	25.0～50.0	10.0～50.0	1,820	2,080	2,170	2,290	2,390
		50.1～100.0	2,000	2,110	2,430	2,640	2,910
		100.1～150.0	2,230	2,430	2,800	3,120	3,560
		150.1～200.0	2,420	2,630	3,190	3,600	4,240
	50.1～100.0	10.0～50.0	1,890	2,140	2,590	2,850	3,170
		50.1～100.0	2,310	2,570	3,120	3,540	4,190
		100.1～150.0	2,500	3,120	3,830	4,470	5,490
		150.1～200.0	2,990	3,580	4,580	5,430	6,790
	100.1～150.0	10.0～50.0	2,290	2,590	3,060	3,430	3,960
		50.1～100.0	2,440	3,120	3,830	4,470	5,490
		100.1～150.0	3,130	3,830	4,920	5,880	7,460
		150.1～200.0	3,660	4,580	6,010	7,280	9,410
	150.1～200.0	10.0～50.0	2,500	2,900	3,530	4,020	4,760
		50.1～100.0	2,880	3,580	4,580	5,430	6,790
		100.1～150.0	3,660	4,580	6,010	7,280	9,410
		150.1～200.0	4,290	5,540	7,470	9,170	12,020
A5052アルマイト処理(黒色) AMB	25.0～50.0	10.0～50.0	1,860	2,150	2,240	2,370	2,510
		50.1～100.0	2,040	2,180	2,490	2,720	3,020
		100.1～150.0	2,300	2,490	2,910	3,230	3,690
		150.1～200.0	2,480	2,700	3,330	3,750	4,400
	50.1～100.0	10.0～50.0	1,940	2,240	2,720	2,990	3,340
		50.1～100.0	2,360	2,670	3,240	3,690	4,360
		100.1～150.0	2,590	3,240	4,040	4,730	5,790
		150.1～200.0	3,110	3,760	4,850	5,750	7,180
	100.1～150.0	10.0～50.0	2,380	2,720	3,270	3,690	4,250
		50.1～100.0	2,530	3,240	4,040	4,730	5,790
		100.1～150.0	3,240	4,040	5,230	6,240	7,880
		150.1～200.0	3,830	4,850	6,420	7,770	10,000
	150.1～200.0	10.0～50.0	2,610	3,080	3,800	4,350	5,150
		50.1～100.0	2,990	3,760	4,850	5,750	7,180
		100.1～150.0	3,830	4,850	6,420	7,770	10,000
		150.1～200.0	4,520	5,900	7,830	9,820	13,080

■A5052
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

材質記号	A	B	HFCCA　￥本体価格＋穴加工料金
材質記号	A	B	T3.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0
SUS304処理無し SU	25.0～50.0	10.0～50.0	2,560	2,870	3,240	3,370
		50.1～100.0	2,930	3,540	3,950	4,460
		100.1～150.0	3,300	3,820	4,790	5,480
		150.1～200.0	3,700	4,290	5,330	6,370
	50.1～100.0	10.0～50.0	2,930	3,250	4,210	4,760
		50.1～100.0	3,680	4,290	5,330	6,370
		100.1～150.0	4,390	5,330	6,890	8,450
		150.1～200.0	5,170	6,370	7,800	9,550
	100.1～150.0	10.0～50.0	3,300	3,770	4,990	5,720
		50.1～100.0	4,390	5,330	6,890	8,450
		100.1～150.0	5,490	6,890	9,220	11,570
		150.1～200.0	6,650	8,460	11,590	14,670
	150.1～200.0	10.0～50.0	3,700	4,290	5,860	6,880
		50.1～100.0	5,170	6,370	7,800	9,550
		100.1～150.0	6,650	8,460	11,590	14,670
		150.1～200.0	7,800	9,440	12,210	15,410

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数量	1	2～3	4～7	8～10	11～30	31～50	51～
値引率	基準価格	5％	10％	15％	20％	20％	お見積り
出荷日	通常				＋2日	＋7日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●材質記号
SC・AM・SU

日目出荷

●材質記号
SCB・SCM

日目出荷

●材質記号
AMW・AMB

日目出荷

				ご注文締切
急	ストークC	5日目出荷	800円/1本	PM 8:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律2,160円

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
板金取付板・ブラケット -フリー寸法タイプ- JTDAS・JTDAR
鉄・アルミ・ステンレスからご選定いただける平型板金ブラケットです。汎用的な穴パターンをご用意しております。
ミスミ
板金　取付板・ブラケット－センター振り分けタイプ－ JSDAS
鉄・アルミ・ステンレスからご選定いただける平型板金ブラケットです。従来品よりも寸法指定箇所が少なく、簡単に型番が選定可能です。
ミスミ
板金取付板・ブラケット -フリー寸法タイプ- JTAAS・JTAAR
鉄・アルミ・ステンレスからご選定いただける平型板金ブラケットです。汎用的な穴パターンをご用意しております。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

６面フライス　取付板・ブラケット-外径寸法フリー指定- HFCCAのレビュー

5平均満足度：5.04件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

設備

満足度：5.02022/07/21

この商品は自社で設備を作製した際に部材にするべく購入しました。ミスミのmeviyで設計から見積もって、この商品を購入する...もっと読む

0人が参考にしています。

治具

満足度：5.02022/06/08

この商品は治具に設置して使用しています。この商品のように汎用的に使えそうなものについては、ミスミのカタログで探して購入す...もっと読む

0人が参考にしています。

ワークガイド高さ調整のスペーサーとして

満足度：5.02022/01/20

図面レスで任意の形状の六面加工板が手配できるのはとても便利。安価で短納期なところも利点。精度もよく問題なく使えています...もっと読む

0人が参考にしています。

設備の治具として使用

満足度：5.02020/09/04

設備の稼働式簡易治具の作成として購入しました。穴加工も可能なので手間が省けてよかったです。

0人が参考にしています。

4件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品６面フライス　取付板・ブラケット-外径寸法フリー指定- HFCCA	【クリーン洗浄品】６面フライス　取付板・ブラケット-外径寸法フリー指定- HFCCA	６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMQA	６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMDA	６面フライス　取付板・ブラケット-外径寸法フリー指定- HFCBA	６面フライス　取付板・ブラケット-外径寸法フリー指定- HFJCB
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目〜	6日目〜	3日目〜	3日目〜	3日目〜	3日目〜
特性・用途	該当なし	クリーン洗浄	該当なし	該当なし	該当なし	該当なし
種類	6面フライス	6面フライス	6面フライス	6面フライス	6面フライス	6面フライス
部品取付穴	なし	なし	なし	なし	なし	あり
長穴	なし	なし	なし	なし	なし	あり
側面穴	なし	なし	なし	なし	なし	なし

プレートブラケットカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

詳細材質

表面処理

外形寸法 A(mm)

外形寸法 B(mm)

板厚 T(mm)

タイプ

CAD

出荷日

６面フライス 取付板・ブラケット-外径寸法フリー指定- HFCCA

外形図・規格表

外形図

規格表

追加工

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

プレートブラケットカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

６面フライス　取付板・ブラケット-外径寸法フリー指定- HFCCA
