６面フライス　取付板・ブラケット-外径寸法フリー指定- HFNRA

カタログ |P.2-1899

通常単価(税別): -

税込単価: -

通常出荷日：3日目～7日目

6面フライス加工のブラケットです。汎用的な穴パターンをご用意しております。寸法フリーにて指定可能です。...

詳細を確認

システム上の制約で、一部の商品がご注文出来ない状態で型番確定してしまいます。ご注文可能な場合は３Dビュー、CADデータのご用意がございますので合わせてご確認ください。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

よく一緒に見られています

ミスミ

板金取付板・ブラケット -フリー寸法タイプ- JTDAS・JTDAR

通常出荷日：3 日目～

よく一緒に見られています

ミスミ

板金取付板・ブラケット -フリー寸法タイプ- JTDCS・JTDCR

通常出荷日：3 日目～

未確定：候補が7型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

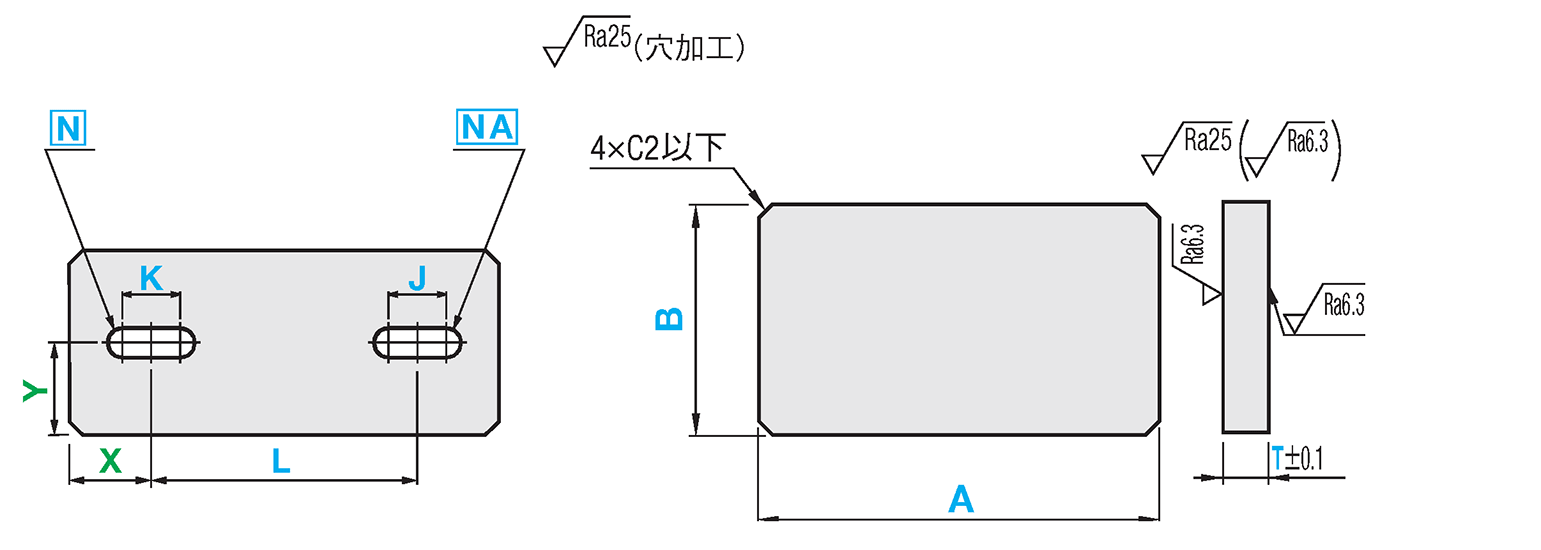

HFNRA （共通寸法）

[ ! ]

[ ! ]穴ピッチ寸法公差はJISB0405m級に準じる。

[ ! ]板厚（T）公差を変更可能（追加工参照）
[ ! ]板厚平行度は100mmに対して0.05
[ ! ]指示なき面取りはC0.2～C0.5
[ ! ]その他精度基準は>>こちら参照
[ ! ]長穴向きを変更可能（追加工参照）
[ ! ]緑色のパラメータは省略可能です。省略した場合、センターに対して均等配置になります。（>> こちら参照）

■穴種選択表

穴種

タップ穴

ボルト通し穴

ザグリ表

ザグリ裏

通し穴

Code

M・MA

N・NA

Z・ZF

形状図

加工
仕様

タップ有効長
最大M・MA×2
[ ! ]T≧M・MA×3のとき、
タップ下穴が貫通しない
場合があります。

寸法	ボルト呼び径
寸法	3	4	5	6	8	10	12	14	16
d・h	3.5	4.5	5.5	6.5	9	11	14	16	18
d₁	6.5	8	9.5	11	14	18	20	23	26

寸法	公差
3.0～6.0	±0.1
6.5～30.0	±0.2

■加工限界
　穴と穴、穴と端面の肉厚に加工限界があります。
　（例：下図b部）
　限界値はこちらを参照

型式		[ M ]材質	[ S ]表面処理
Type	材質記号	[ M ]材質	[ S ]表面処理
HFNRA	ＳＣ	S50C	－
	ＳＣＢ		四三酸化鉄皮膜
	ＳＣＭ		無電解ニッケルメッキ
	ＡＭ	A5052	－
	ＡＭＷ		アルマイト処理(白)
	ＡＭＢ		アルマイト処理(黒)
	ＳＵ	SUS304	－

型式

指定0.1mm単位

穴指定①

穴指定②

Type

材質記号

Code

呼び径

Code

呼び径

HFNRA

SC
SCB
SCM
AM
AMW
AMB
SU

25.0
～
200.0

10.0
～
200.0

3.0
～
30.0
[ ! ]

指定0.1mm単位

N [ ! ]

[ ! ]
加工寸法は
穴種選択表
参照

0
(穴なし)
3
4
5
6
8
10
12
14
16

指定0.1mm単位

[ ! ]K≦N×10

NA [ ! ]

[ ! ]
加工寸法は
穴種選択表
参照

0
(穴なし)
3
4
5
6
8
10
12
14
16

指定0.1mm単位

[ ! ]J≦NA×10

　 [ ! ]AMW・AMBはT≧5　[ ! ]SUはT≦25.0

規格表

型式

−

穴指定①
Code・
呼び径

−

穴指定②
Code・
呼び径

−

Type

−

材質記号

HFMCC

−

AMB

−

A100

−

B80

−

T10

−

X15

−

V70

−

Y10

−

W60

−

L50

−

H40

−

D30

−

F50

−

MA6

追加工

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Alterations

コーナーカット変更

板厚（T寸）公差変更

長穴角度変更

Code

TKC・THC

Spec.

コーナーカットを変更します。
CC=指定1mm単位
[ ! ]1≦CC≦50

指定方法

CCを型式末尾に追加
（例）～－CC10

板厚（T寸）の公差を変更します。
TKC：公差±0.05
THC：公差±0.02
[ ! ]材質記号SC・SCB・SCMのみ適用
[ NG ]TKC・THCは同時指定不可

指定方法

TKCまたはTHCを型式末尾に追加
（例）～－TKC、～－THC

長穴を上図のように変更します。
[ ! ]寸法関係に注意

指定方法

RCを型式末尾に追加
（例）～－RC

￥/1Code

CC	1～10	800
	11～30	1,200
	31～50	1,500

TKC	900
THC	1,000

無料

型番リスト

表示件数

型番

HFNRA-AM-A[25-200/0.1]-B[10-200/0.1]-T[3-30/0.1]

HFNRA-AMB-A[25-200/0.1]-B[10-200/0.1]-T[5-30/0.1]

HFNRA-AMW-A[25-200/0.1]-B[10-200/0.1]-T[5-30/0.1]

HFNRA-SC-A[25-200/0.1]-B[10-200/0.1]-T[3-30/0.1]

HFNRA-SCB-A[25-200/0.1]-B[10-200/0.1]-T[3-30/0.1]

HFNRA-SCM-A[25-200/0.1]-B[10-200/0.1]-T[3-30/0.1]

HFNRA-SU-A[25-200/0.1]-B[10-200/0.1]-T[3-25/0.1]

詳細材質

表面処理

外形寸法 A

(mm)

外形寸法 B

(mm)

板厚 T

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

A5052	なし	25 ～ 200	10 ～ 200	3 ～ 30	A5052	-	10	1個
A5052	アルマイト処理（黒）	25 ～ 200	10 ～ 200	5 ～ 30	A5052	アルマイト処理	10	1個
A5052	アルマイト処理（白）	25 ～ 200	10 ～ 200	5 ～ 30	A5052	アルマイト処理	10	1個
S50C	なし	25 ～ 200	10 ～ 200	3 ～ 30	S50C	-	10	1個
S50C	四三酸化鉄皮膜	25 ～ 200	10 ～ 200	3 ～ 30	S50C	四三酸化鉄皮膜	10	1個
S50C	無電解ニッケルメッキ	25 ～ 200	10 ～ 200	3 ～ 30	S50C	無電解ニッケルメッキ	10	1個
SUS304	なし	25 ～ 200	10 ～ 200	3 ～ 25	SUS304	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	3日目	SL-HFNRA-AM
- ( - )	7日目	SL-HFNRA-AMB
- ( - )	7日目	SL-HFNRA-AMW
- ( - )	3日目	-
- ( - )	5日目	-
- ( - )	5日目	SL-HFNRA-SCM
- ( - )	3日目	SL-HFNRA-SU

基本情報

6面フライス加工のブラケットです。汎用的な穴パターンをご用意しております。寸法フリーにて指定可能です。板圧も寸法フリーにて指定可能です。

ご注意

システム上の制約で、一部の商品がご注文出来ない状態で型番確定してしまいます。ご注文可能な場合は３Dビュー、CADデータのご用意がございますので合わせてご確認ください。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■S50C
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

材質記号	A	B	HFNRA　￥本体価格＋穴加工料金
材質記号	A	B	T3.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T25.1～30.0
S50C処理無し SC	25.0～50.0	10.0～50.0	2,190	2,310	2,430	2,550	2,600
		50.1～100.0	2,350	2,420	2,530	2,660	2,940
		100.1～150.0	2,430	2,540	2,700	2,840	3,260
		150.1～200.0	2,680	2,840	3,050	3,270	3,590
	50.1～100.0	10.0～50.0	2,190	2,480	2,710	2,840	2,930
		50.1～100.0	2,540	2,680	2,980	3,110	3,590
		100.1～150.0	2,960	3,120	3,420	3,580	4,220
		150.1～200.0	3,010	3,270	3,710	4,130	4,860
	100.1～150.0	10.0～50.0	2,600	2,710	2,880	3,050	3,260
		50.1～100.0	3,030	3,130	3,320	3,470	4,220
		100.1～150.0	3,360	3,480	3,870	4,350	5,190
		150.1～200.0	3,370	3,710	4,360	5,010	6,140
	150.1～200.0	10.0～50.0	2,730	2,840	3,050	3,270	3,590
		50.1～100.0	3,140	3,270	3,710	4,130	4,860
		100.1～150.0	3,960	4,030	4,360	5,010	6,140
		150.1～200.0	4,100	4,140	5,030	5,900	7,430
S50C四三酸化鉄皮膜 SCB	25.0～50.0	10.0～50.0	2,310	2,430	2,540	2,690	2,760
		50.1～100.0	2,470	2,530	2,650	2,790	3,100
		100.1～150.0	2,540	2,660	2,870	3,020	3,470
		150.1～200.0	2,790	2,960	3,280	3,530	3,890
	50.1～100.0	10.0～50.0	2,350	2,640	2,900	3,060	3,180
		50.1～100.0	2,700	2,840	3,170	3,330	3,840
		100.1～150.0	3,120	3,310	3,720	3,930	4,620
		150.1～200.0	3,170	3,530	4,100	4,590	5,410
	100.1～150.0	10.0～50.0	2,760	2,900	3,170	3,390	3,650
		50.1～100.0	3,190	3,320	3,610	3,810	4,620
		100.1～150.0	3,540	3,770	4,320	4,870	5,810
		150.1～200.0	3,610	4,100	4,940	5,690	6,940
	150.1～200.0	10.0～50.0	2,890	3,100	3,430	3,730	4,140
		50.1～100.0	3,300	3,530	4,100	4,590	5,410
		100.1～150.0	4,200	4,420	4,940	5,690	6,940
		150.1～200.0	4,400	4,650	5,810	6,830	8,530
S50C無電解ニッケルメッキ SCM	25.0～50.0	10.0～50.0	2,380	2,590	2,710	2,890	2,990
		50.1～100.0	2,540	2,700	2,810	2,990	3,330
		100.1～150.0	2,680	2,820	3,130	3,320	3,790
		150.1～200.0	2,960	3,150	3,600	3,920	4,350
	50.1～100.0	10.0～50.0	2,400	2,800	3,190	3,410	3,610
		50.1～100.0	2,750	3,000	3,470	3,690	4,270
		100.1～150.0	3,290	3,600	4,170	4,460	5,260
		150.1～200.0	3,410	3,920	4,690	5,300	6,260
	100.1～150.0	10.0～50.0	2,930	3,190	3,620	3,930	4,290
		50.1～100.0	3,360	3,610	4,060	4,350	5,260
		100.1～150.0	3,810	4,220	4,970	5,650	6,730
		150.1～200.0	3,980	4,690	5,820	6,750	8,220
	150.1～200.0	10.0～50.0	3,130	3,490	3,970	4,440	5,080
		50.1～100.0	3,540	3,920	4,690	5,300	6,260
		100.1～150.0	4,570	5,020	5,820	6,750	8,220
		150.1～200.0	4,870	5,440	6,980	8,220	10,190

■A5052
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

材質記号	A	B	HFNRA　￥本体価格＋穴加工料金
材質記号	A	B	T3.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T25.1～30.0
A5052処理無し AM	25.0～50.0	10.0～50.0	2,040	2,220	2,300	2,370	2,440
		50.1～100.0	2,220	2,250	2,550	2,720	2,950
		100.1～150.0	2,390	2,550	2,810	3,080	3,470
		150.1～200.0	2,540	2,730	3,080	3,410	3,970
	50.1～100.0	10.0～50.0	2,090	2,250	2,550	2,720	2,950
		50.1～100.0	2,510	2,680	3,080	3,410	3,970
		100.1～150.0	2,600	3,080	3,590	4,120	5,000
		150.1～200.0	3,030	3,410	4,130	4,820	6,010
	100.1～150.0	10.0～50.0	2,390	2,550	2,810	3,080	3,470
		50.1～100.0	2,540	3,080	3,590	4,120	5,000
		100.1～150.0	3,120	3,590	4,380	5,160	6,520
		150.1～200.0	3,530	4,130	5,160	6,200	8,050
	150.1～200.0	10.0～50.0	2,540	2,730	3,080	3,410	3,970
		50.1～100.0	2,920	3,410	4,130	4,820	6,010
		100.1～150.0	3,530	4,130	5,160	6,200	8,050
		150.1～200.0	4,020	4,820	6,210	7,590	10,080
A5052アルマイト処理 (白色) AMW	25.0～50.0	10.0～50.0	2,190	2,460	2,550	2,670	2,770
		50.1～100.0	2,370	2,490	2,800	3,010	3,290
		100.1～150.0	2,600	2,800	3,180	3,500	3,940
		150.1～200.0	2,790	3,000	3,570	3,980	4,620
	50.1～100.0	10.0～50.0	2,270	2,520	2,970	3,220	3,550
		50.1～100.0	2,690	2,950	3,500	3,920	4,570
		100.1～150.0	2,880	3,500	4,210	4,850	5,870
		150.1～200.0	3,370	3,960	4,960	5,810	7,170
	100.1～150.0	10.0～50.0	2,670	2,970	3,430	3,810	4,340
		50.1～100.0	2,810	3,500	4,210	4,850	5,870
		100.1～150.0	3,510	4,210	5,300	6,260	7,830
		150.1～200.0	4,040	4,960	6,380	7,650	9,790
	150.1～200.0	10.0～50.0	2,880	3,280	3,910	4,400	5,130
		50.1～100.0	3,260	3,960	4,960	5,810	7,170
		100.1～150.0	4,040	4,960	6,380	7,650	9,790
		150.1～200.0	4,670	5,920	7,840	9,540	12,400
A5052アルマイト処理 (黒色) AMB	25.0～50.0	10.0～50.0	2,240	2,530	2,610	2,750	2,890
		50.1～100.0	2,420	2,560	2,870	3,100	3,400
		100.1～150.0	2,680	2,870	3,290	3,610	4,060
		150.1～200.0	2,860	3,080	3,710	4,130	4,780
	50.1～100.0	10.0～50.0	2,320	2,610	3,100	3,370	3,720
		50.1～100.0	2,740	3,050	3,620	4,060	4,740
		100.1～150.0	2,970	3,620	4,420	5,100	6,160
		150.1～200.0	3,490	4,140	5,230	6,130	7,560
	100.1～150.0	10.0～50.0	2,760	3,100	3,640	4,060	4,630
		50.1～100.0	2,910	3,620	4,420	5,100	6,160
		100.1～150.0	3,620	4,420	5,610	6,620	8,250
		150.1～200.0	4,210	5,230	6,790	8,150	10,370
	150.1～200.0	10.0～50.0	2,990	3,450	4,180	4,730	5,520
		50.1～100.0	3,370	4,140	5,230	6,130	7,560
		100.1～150.0	4,210	5,230	6,790	8,150	10,370
		150.1～200.0	4,890	6,280	8,210	10,200	13,460

■SUS304
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

材質記号	A	B	HFNRA　￥本体価格＋穴加工料金
材質記号	A	B	T3.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0
SUS304処理無し SU	25.0～50.0	10.0～50.0	3,270	3,580	3,950	4,070
		50.1～100.0	3,640	4,250	4,660	5,170
		100.1～150.0	4,010	4,530	5,500	6,180
		150.1～200.0	4,410	5,000	6,040	7,080
	50.1～100.0	10.0～50.0	3,640	3,960	4,910	5,470
		50.1～100.0	4,390	5,000	6,040	7,080
		100.1～150.0	5,100	6,040	7,600	9,160
		150.1～200.0	5,880	7,080	8,510	10,260
	100.1～150.0	10.0～50.0	4,010	4,480	5,700	6,430
		50.1～100.0	5,100	6,040	7,600	9,160
		100.1～150.0	6,200	7,600	9,930	12,270
		150.1～200.0	7,360	9,170	12,300	15,380
	150.1～200.0	10.0～50.0	4,410	5,000	6,570	7,590
		50.1～100.0	5,880	7,080	8,510	10,260
		100.1～150.0	7,360	9,170	12,300	15,380
		150.1～200.0	8,510	10,150	12,920	16,120

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数量	1	2～3	4～7	8～10	11～30	31～50	51～
値引率	基準価格	5％	10％	15％	20％	20％	お見積り
出荷日	通常				＋2日	＋7日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●材質記号
SC・AM・SU

日目出荷

●材質記号
SCB・SCM

日目出荷

●材質記号
AMW・AMB

日目出荷

				ご注文締切
急	ストークC	5日目出荷	800円/1本	PM 8:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律2,160円

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
板金取付板・ブラケット -フリー寸法タイプ- JTDAS・JTDAR
鉄・アルミ・ステンレスからご選定いただける平型板金ブラケットです。汎用的な穴パターンをご用意しております。
ミスミ
板金　取付板・ブラケット－センター振り分けタイプ－ JSDAS
鉄・アルミ・ステンレスからご選定いただける平型板金ブラケットです。従来品よりも寸法指定箇所が少なく、簡単に型番が選定可能です。
ミスミ
板金取付板・ブラケット -フリー寸法タイプ- JTAAS・JTAAR
鉄・アルミ・ステンレスからご選定いただける平型板金ブラケットです。汎用的な穴パターンをご用意しております。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

６面フライス　取付板・ブラケット-外径寸法フリー指定- HFNRAのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品６面フライス　取付板・ブラケット-外径寸法フリー指定- HFNRA	【クリーン洗浄品】６面フライス　取付板・ブラケット-外径寸法フリー指定- HFNRA	６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMQA	６面フライス　取付板・ブラケット-外径寸法フリー指定- HFFCB	６面フライス　取付板・ブラケット-外径寸法フリー指定- HFCCA	６面フライス　取付板・ブラケット-外径寸法フリー指定- HFJCB
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目〜	6日目〜	3日目〜	3日目〜	3日目〜	3日目〜
特性・用途	該当なし	クリーン洗浄	該当なし	該当なし	該当なし	該当なし
種類	6面フライス	6面フライス	6面フライス	6面フライス	6面フライス	6面フライス
部品取付穴	なし	なし	なし	あり	なし	あり
長穴	あり	あり	なし	なし	なし	あり
側面穴	なし	なし	なし	なし	なし	なし

プレートブラケットカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

詳細材質

表面処理

外形寸法 A(mm)

外形寸法 B(mm)

板厚 T(mm)

タイプ

CAD

出荷日

６面フライス 取付板・ブラケット-外径寸法フリー指定- HFNRA

外形図・規格表

規格表

追加工

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

プレートブラケットカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

６面フライス　取付板・ブラケット-外径寸法フリー指定- HFNRA
