板金取付板・ブラケット -フリー寸法タイプ- JTACS・JTACR

カタログ |P.2-1891

4.7

平均満足度4.7

この商品のレビューをみる（8件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

板金取付板・ブラケット -フリー寸法タイプ- JTAAS・JTAAR

4.6

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

板金取付板・ブラケット -フリー寸法タイプ- JTADS・JTADR

4.8

通常出荷日：3 日目～

コーナーR形状を追加しました。追加工より大きさ変更可能です。鉄・アルミ・ステン...

詳細情報を確認する

規格・仕様：

大口分納

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
板金
部品取付穴
なし
長穴
なし
側面穴
なし
穴位置
フリー寸法
穴数
8
洗浄方法
洗浄無し
材質証明書
対象

ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
洗浄品はこちらからご選定いただけます。
規格表内の赤文字は2025年9月に追加した商品です。

未確定：候補が26型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

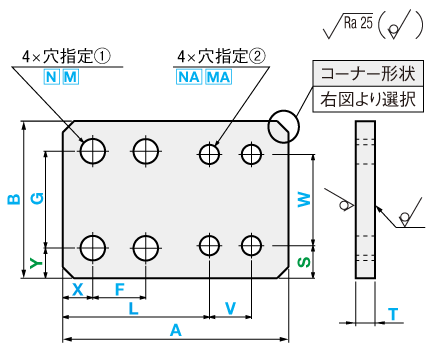

外形図

JTACS JTACR

コーナー形状仕様
コーナーカット	コーナーR
JTACS	JTACR
4×C2以下	4×R2以下

[ ! ]緑色のパラメータは省略可能です。省略した場合、センターに対して均等配置になります。詳細は>>こちら
[ ! ]仕様・加工限界の詳細は>>こちら

■穴種選択表

穴種	ボルト通し穴	タップ穴（並目）
Code	N・NA	M・MA
形状図	[ ! ] [ ! ]d寸法は規格表下部「N・NA加工寸法表」参照

型式		[ M ]材質		[ S ]表面処理
Type	材質記号	[ M ]材質		[ S ]表面処理
JTACS JTACR	SP	T0.8~3.2 T4.5~6.0 T9.0	: SPCC : SPHC : SS400(黒皮)	－
	SPB			四三酸化鉄皮膜
	SPU			三価クロメート(白)
	SPK			三価クロメート(黒)
	AM	A5052		－
	AMW			アルマイト処理(白)
	AMB			アルマイト処理(黒)
	SUD	T0.8~6.0 T9.0	: SUS304(2B) : SUS304(No.1)	－

規格表

型式

－

穴指定①
Code・呼び径

－

穴指定②
Code・呼び径

Type

－

材質記号

JTACS

－

A120

－

B80

－

T2.3

－

X20

－

F25

－

Y20

－

G40

－

L80

－

V25

－

S20

－

W40

－

MA4

型式

指定1mm単位

選択

穴指定①

穴指定②

Type

材質記号

Code/指定方法

JTACS
JTACR

SP
SPB
SPU
SPK

15
～
300

0.8 ・ 1.0 ・ 1.2 ・ 1.6 ・ 2.3
3.2 ・ 4.5 ・ 6.0 ・ 9.0

指定
0.1mm単位

N
(ボルト通し穴)

M
(タップ穴)

NA
(ボルト通し穴)

MA
(タップ穴)

0(穴無し)

AM
AMW
AMB

1.0 ・ 1.5 ・ 2.0 ・ 3.0 ・ 4.0 ・ 5.0

3・4・5

6・8・10

（選択）

SUD

0.8 ・ 1.0 ・ 1.2 ・ 1.5 ・ 2.0
3.0 ・ 4.0 ・ 5.0 ・ 6.0 ・ 9.0

[ ! ]

[ ! ]穴が端面に近すぎると穴が変形する可能性がありますが、加工限界内であればそのまま加工します。

[ ! ]N・NA加工寸法表

N・NA指定値	通し穴径(d)
0	(穴無し)
3	3.5
4	4.5
5	5.5
6	6.5
8	9
10	11

[ ! ]穴加工対応表

T	N・NA（ボルト通し穴）	M・MA（タップ穴）
0.8	0・3・4・5・6・8・10	0
1.0、1.2		0・3
1.5、1.6		0・3・4
2.0、2.3		0・3・4・5・6
3.0、3.2		0・3・4・5・6・8
4.0～6.0		0・3・4・5・6・8・10
9.0	0・5・6・8・10	0・5・6・8・10

[ ! ]AM/AMW/AMBはT1.0時タップ穴不可

追加工

Alteration

コーナーカット

コーナーR加工

Code

Spec.

CC＝指定1mm単位
1≦CC≦10

指定方法

型式末尾に追加
(例)～－CC5

CR＝指定1mm単位
1≦CR≦10

指定方法

型式末尾に追加
(例)～－CR5

￥/1Code

600

仕様・加工限界

[ ! ]許容差は下図を参照

<加工寸法の普通許容差>

商品	基準寸法の区分（A・B寸法）	6以下	6を超え 30以下	30を超え 120以下	120を超え 400以下
板金（曲げ無）	許容差（a・b）	±0.1	±0.2	±0.3	±0.5

※板金は、JIS B 0408の金属プレス加工品普通許容差の公差等級：B級を採用。

[ ! ]バリ高さ0.1以下
[ ! ]薄板の場合は、タップの山がつぶれる可能性がありますので締め付けの際はご注意ください。
[ ! ]穴無し仕様に変更した場合、アルマイト処理は下図のような吊るし穴があく場合があります。

[ ! ]穴と穴、穴と端面の肉厚に加工限界があります。（例：下図ｂ部）

T			b
SPCC SPHC SS400
	A5052	SUS304

0.8	ー	0.8	1
1.0	1.0	1.0	1
1.2	ー	1.2	1
1.6	1.5	1.5	1
2.3	2.0	2.0	1.5
3.2	3.0	3.0	1.5
4.5	4.0	4.0	2
ー	5.0	5.0	2.5
6.0	ー	6.0	2.5
9.0	ー	9.0	4

[ ! ]上記加工限界値で寸法指定した場合、穴が変形する可能性があります。

■材質（表面処理）、加工方法別の外観

	なし	四三酸化鉄皮膜	三価クロメート（白）	三価クロメート（黒）
	SP	SPB	SPU	SPK
SPCC T0.8～3.2
SPHC T4.5～6.0
SS400 （黒皮） T9.0

	なし	アルマイト処理（白）	アルマイト処理（黒）
	AM	AMW	AMB
A5052

	なし
	SUD
SUS304（2B） T0.8～6.0
SUS304（No.1） T9.0

使用例

異サイズアルミフレームの取付板

型番リスト

表示件数

型番

JTACR-AM-A[15-300/1]-B[15-300/1]-T[1,1.5,2,3,4,5]

JTACR-AMB-A[15-300/1]-B[15-300/1]-T[1,1.5,2,3,4,5]

JTACR-AMW-A[15-300/1]-B[15-300/1]-T[1,1.5,2,3,4,5]

JTACR-SP-A[15-300/1]-B[15-300/1]-T9

JTACR-SP-A[15-300/1]-B[15-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

JTACR-SPB-A[15-300/1]-B[15-300/1]-T9

JTACR-SPB-A[15-300/1]-B[15-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

JTACR-SPK-A[15-300/1]-B[15-300/1]-T9

JTACR-SPK-A[15-300/1]-B[15-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

JTACR-SPU-A[15-300/1]-B[15-300/1]-T9

JTACR-SPU-A[15-300/1]-B[15-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

JTACR-SUD-A[15-300/1]-B[15-300/1]-T9

JTACR-SUD-A[15-300/1]-B[15-300/1]-T[0.8,1,1.2,1.5,2,3,4,5,6]

JTACS-AM-A[15-300/1]-B[15-300/1]-T[1,1.5,2,3,4,5]

JTACS-AMB-A[15-300/1]-B[15-300/1]-T[1,1.5,2,3,4,5]

JTACS-AMW-A[15-300/1]-B[15-300/1]-T[1,1.5,2,3,4,5]

JTACS-SP-A[15-300/1]-B[15-300/1]-T9

JTACS-SP-A[15-300/1]-B[15-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

JTACS-SPB-A[15-300/1]-B[15-300/1]-T9

JTACS-SPB-A[15-300/1]-B[15-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

JTACS-SPK-A[15-300/1]-B[15-300/1]-T9

JTACS-SPK-A[15-300/1]-B[15-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

JTACS-SPU-A[15-300/1]-B[15-300/1]-T9

JTACS-SPU-A[15-300/1]-B[15-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

JTACS-SUD-A[15-300/1]-B[15-300/1]-T9

JTACS-SUD-A[15-300/1]-B[15-300/1]-T[0.8,1,1.2,1.5,2,3,4,5,6]

詳細材質

材質

表面処理

コーナー形状仕様

外形寸法 A

(mm)

外形寸法 B

(mm)

板厚 T

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

A5052	A5052	なし	コーナーR	15 ～ 300	15 ～ 300	1 ～ 5	A5052	なし	10	1個
A5052	A5052	アルマイト処理（黒）	コーナーR	15 ～ 300	15 ～ 300	1 ～ 5	A5052	アルマイト処理	10	1個
A5052	A5052	アルマイト処理（白）	コーナーR	15 ～ 300	15 ～ 300	1 ～ 5	A5052	アルマイト処理	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	なし	コーナーR	15 ～ 300	15 ～ 300	9	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	なし	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	なし	コーナーR	15 ～ 300	15 ～ 300	0.8 ～ 6	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	なし	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	四三酸化鉄皮膜	コーナーR	15 ～ 300	15 ～ 300	9	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	四三酸化鉄皮膜	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	四三酸化鉄皮膜	コーナーR	15 ～ 300	15 ～ 300	0.8 ～ 6	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	四三酸化鉄皮膜	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	三価クロメート（黒）	コーナーR	15 ～ 300	15 ～ 300	9	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	三価クロメート	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	三価クロメート（黒）	コーナーR	15 ～ 300	15 ～ 300	0.8 ～ 6	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	三価クロメート	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	三価クロメート（白）	コーナーR	15 ～ 300	15 ～ 300	9	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	三価クロメート	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	三価クロメート（白）	コーナーR	15 ～ 300	15 ～ 300	0.8 ～ 6	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	三価クロメート	10	1個
SUS304	SUS304（2B）/SUS304（No.1）	なし	コーナーR	15 ～ 300	15 ～ 300	9	SUS304	なし	10	1個
SUS304	SUS304（2B）/SUS304（No.1）	なし	コーナーR	15 ～ 300	15 ～ 300	0.8 ～ 6	SUS304	なし	10	1個
A5052	A5052	なし	コーナーカット	15 ～ 300	15 ～ 300	1 ～ 5	A5052	なし	10	1個
A5052	A5052	アルマイト処理（黒）	コーナーカット	15 ～ 300	15 ～ 300	1 ～ 5	A5052	アルマイト処理	10	1個
A5052	A5052	アルマイト処理（白）	コーナーカット	15 ～ 300	15 ～ 300	1 ～ 5	A5052	アルマイト処理	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	なし	コーナーカット	15 ～ 300	15 ～ 300	9	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	なし	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	なし	コーナーカット	15 ～ 300	15 ～ 300	0.8 ～ 6	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	なし	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	四三酸化鉄皮膜	コーナーカット	15 ～ 300	15 ～ 300	9	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	四三酸化鉄皮膜	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	四三酸化鉄皮膜	コーナーカット	15 ～ 300	15 ～ 300	0.8 ～ 6	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	四三酸化鉄皮膜	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	三価クロメート（黒）	コーナーカット	15 ～ 300	15 ～ 300	9	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	三価クロメート	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	三価クロメート（黒）	コーナーカット	15 ～ 300	15 ～ 300	0.8 ～ 6	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	三価クロメート	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	三価クロメート（白）	コーナーカット	15 ～ 300	15 ～ 300	9	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	三価クロメート	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	三価クロメート（白）	コーナーカット	15 ～ 300	15 ～ 300	0.8 ～ 6	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	三価クロメート	10	1個
SUS304	SUS304（2B）/SUS304（No.1）	なし	コーナーカット	15 ～ 300	15 ～ 300	9	SUS304	なし	10	1個
SUS304	SUS304（2B）/SUS304（No.1）	なし	コーナーカット	15 ～ 300	15 ～ 300	0.8 ～ 6	SUS304	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	3日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	3日目	-
- ( - )	8日目	-
- ( - )	5日目	-
- ( - )	8日目	-
- ( - )	3日目	-
- ( - )	8日目	-
- ( - )	3日目	-
- ( - )	5日目	-
- ( - )	3日目	-
- ( - )	3日目	SL-JTACS-AM
- ( - )	10日目	SL-JTACS-AMB
- ( - )	10日目	SL-JTACS-AMW
- ( - )	5日目	-
- ( - )	3日目	-
- ( - )	8日目	-
- ( - )	5日目	-
- ( - )	8日目	SL-JTACS-SPK
- ( - )	3日目	SL-JTACS-SPK
- ( - )	8日目	SL-JTACS-SPU
- ( - )	3日目	SL-JTACS-SPU
- ( - )	5日目	SL-JTACS-SUD
- ( - )	3日目	SL-JTACS-SUD

基本情報

コーナーR形状を追加しました。追加工より大きさ変更可能です。
鉄・アルミ・ステンレスからご選定頂ける平型板金ブラケットです。
汎用的な穴パターンをご用意しております。寸法フリーにて指定可能です。

ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
洗浄品はこちらからご選定いただけます。
規格表内の赤文字は2025年9月に追加した商品です。

技術情報

納期・価格

価格表

・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

A	B	T	本体価格￥基準単価
			SPCC / SPHC / SS400			A5052			SUS304
			処理無し	四三酸化鉄皮膜	三価クロメート（白・黒）	処理無し	アルマイト処理（白）	アルマイト処理（黒）	処理無し
			SP	SPB	SPU SPK	AM	AMW	AMB	SUD
10～100	5～100	0.8～1.6	1,600	1,730	1,730	1,760	2,270	2,430	1,830
		2.0～3.2	1,720	1,840	1,840	1,760	2,270	2,430	2,100
		4.0～5.0	2,100	2,250	2,250	2,290	2,960	3,170	2,490
		6.0	2,100	2,250	2,250	―	―	―	2,740
		9.0	2,310	2,480	2,480	―	―	―	3,290
	101～200	0.8～1.6	1,640	1,780	1,780	1,910	2,750	2,930	1,950
		2.0～3.2	1,750	1,900	1,900	1,910	2,750	2,930	2,240
		4.0～5.0	2,140	2,340	2,340	2,480	3,580	3,810	2,720
		6.0	2,140	2,340	2,340	―	―	―	3,400
		9.0	2,570	2,810	2,810	―	―	―	4,420
	201～300	0.8～1.6	1,670	1,820	1,820	2,040	3,200	3,370	2,040
		2.0～3.2	1,790	1,970	1,970	2,040	3,200	3,370	2,350
		4.0～5.0	2,160	2,410	2,410	2,650	4,170	4,390	2,960
		6.0	2,160	2,410	2,410	―	―	―	4,440
		9.0	3,240	3,620	3,620	―	―	―	6,220
101～200	5～100	0.8～1.6	1,630	1,770	1,770	2,040	3,200	3,370	1,950
		2.0～3.2	1,760	1,930	1,930	2,040	3,200	3,370	2,240
		4.0～5.0	2,160	2,370	2,370	2,650	4,170	4,390	2,960
		6.0	2,160	2,370	2,370	―	―	―	3,850
		9.0	2,600	2,850	2,850	―	―	―	4,620
	101～200	0.8～1.6	1,690	1,870	1,870	2,340	4,020	4,350	2,120
		2.0～3.2	1,830	2,040	2,040	2,340	4,020	4,350	2,490
		4.0～5.0	2,270	2,550	2,550	3,040	5,230	5,640	3,290
		6.0	2,270	2,550	2,550	―	―	―	4,940
		9.0	3,180	3,570	3,570	―	―	―	6,670
	201～300	0.8～1.6	1,750	1,950	1,950	2,630	4,630	4,950	2,290
		2.0～3.2	1,910	2,150	2,150	2,630	4,630	4,950	2,720
		4.0～5.0	2,370	2,720	2,720	3,410	6,010	6,440	3,590
		6.0	2,370	2,720	2,720	―	―	―	6,470
		9.0	3,800	4,360	4,360	―	―	―	9,060
201～300	5～100	0.8～1.6	2,060	2,230	2,230	2,630	3,790	3,960	2,580
		2.0～3.2	2,100	2,290	2,290	2,630	3,790	3,960	3,020
		4.0～5.0	2,450	2,710	2,710	3,410	4,930	5,150	3,590
		6.0	2,450	2,710	2,710	―	―	―	4,670
		9.0	2,940	3,260	3,260	―	―	―	5,610
	101～200	0.8～1.6	2,180	2,390	2,390	3,110	5,280	5,770	2,930
		2.0～3.2	2,420	2,670	2,670	3,110	5,280	5,770	3,520
		4.0～5.0	2,810	3,210	3,210	4,040	6,860	7,520	4,100
		6.0	2,810	3,210	3,210	―	―	―	6,560
		9.0	3,940	4,500	4,500	―	―	―	8,860
	201～300	0.8～1.6	2,270	2,520	2,520	3,570	6,550	7,130	3,280
		2.0～3.2	2,520	2,840	2,840	3,570	6,550	7,130	4,020
		4.0～5.0	3,160	3,650	3,650	4,650	8,530	9,290	4,620
		6.0	3,160	3,650	3,650	―	―	―	8,550
		9.0	5,060	5,840	5,840	―	―	―	12,830

■ 数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口			大口		大口
数量	1〜3	4〜7	8〜19	20〜39	40〜100	101～
値引率	基準価格	35%	40%	50%	50%	お見積り
出荷日	通常			＋2日	＋5日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

材質記号
●SP・SPU・SPK・SUD（T9.0を除く）
●AM

日目出荷

				ご注文締切
急	ストークA	翌日出荷	500円/1本	PM 6:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律1,350円
[ ! ]SP・AM・SUDのみ

●SPB（T9.0を除く）
●AMW・AMB

日目出荷

●SP・SUD（T9.0）

日目出荷

●SPB・SPU・SPK（T9.0）

日目出荷

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
板金取付板・ブラケット -フリー寸法タイプ- JTDAS・JTDAR
鉄・アルミ・ステンレスからご選定いただける平型板金ブラケットです。汎用的な穴パターンをご用意しております。
ミスミ
板金　取付板・ブラケット－センター振り分けタイプ－ JSDAS
鉄・アルミ・ステンレスからご選定いただける平型板金ブラケットです。従来品よりも寸法指定箇所が少なく、簡単に型番が選定可能です。
ミスミ
板金取付板・ブラケット -フリー寸法タイプ- JTAAS・JTAAR
鉄・アルミ・ステンレスからご選定いただける平型板金ブラケットです。汎用的な穴パターンをご用意しております。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

板金取付板・ブラケット -フリー寸法タイプ- JTACS・JTACRのレビュー

4.7平均満足度：4.78件のレビュー

星5
75%
星4
25%
星3
0%
星2
0%
星1
0%

機械装置の開発用部品として

満足度：5.02016/06/01

バリエーションが豊富で使い勝手が良いです。価格と納期がサイトで確認できるので助かります。加工業者に依頼するより低価格...もっと読む

1人が参考にしています。

試作プレート

満足度：5.02022/06/03

試作の為、安価に仕上がり助かりました。外形もいじれると助かります。

0人が参考にしています。

治具の固定のため

満足度：5.02021/08/12

治具部品として購入しました。納期も早く安いので利用させていただいております。

0人が参考にしています。

光学定盤にXYステージを固定する為のアダプタとして使用

満足度：5.02020/07/06

板材はt=3.2のSPCC、表面処理は三価クロメート(黒)。外形サイズは□112。 XY100mmピッチでM6ねじ用の...もっと読む

0人が参考にしています。

光学器機の治具のベース

満足度：5.02019/05/31

オーダー加工は初めてで不慣れでしたが、分からない点を的確なご提案やアドバイスをいただいたおかげで、納期が早くしかも安価で...もっと読む

0人が参考にしています。

8件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品板金取付板・ブラケット -フリー寸法タイプ- JTACS・JTACR	【クリーン洗浄品】板金　取付板・ブラケット－フリー寸法タイプ－ JTACS	【ふっ素樹脂コーティング】板金　取付板・ブラケット－フリー寸法タイプ－ JTACS	板金取付板・ブラケット -フリー寸法タイプ- JTABS・JTABR	板金取付板・ブラケット -フリー寸法タイプ- JTNAS・JTNAR	板金取付板・ブラケット -フリー寸法タイプ- JTADS・JTADR
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目〜	6日目〜	9日目	3日目〜	3日目〜	3日目〜
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	該当なし	クリーン洗浄	すべり性	該当なし	該当なし	該当なし
種類	板金	板金	板金	板金	板金	板金
部品取付穴	なし	なし	なし	なし	なし	なし
長穴	なし	なし	なし	なし	なし	なし
