板金 取付板・ブラケット -フリー寸法タイプ- JTHBS・JTHBR
- 通常単価(税別)
- -
- 税込単価
- -
コーナーR形状を追加しました。追加工より大きさ変更可能です。鉄・アルミ・ステン...
詳細情報を確認する
未確定：候補が16型番あります。
外形図・規格表

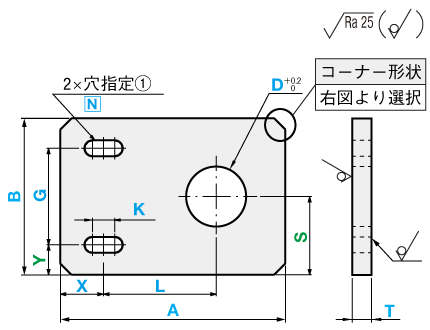

外形図
JTHBS JTHBR
| コーナー形状仕様 | |
| コーナーカット | コーナーR |
| JTHBS | JTHBR |
4×C2以下 | 4×R2以下 |
[ ! ]長穴向きを変更可能。寸法関係にご注意ください。（追加工参照）
[ ! ] 緑色のパラメータ は省略可能です。省略した場合、センターに対して均等配置になります。詳細は>>こちら
[ ! ]仕様・加工限界の詳細は>>こちら
[ ! ] 緑色のパラメータ は省略可能です。省略した場合、センターに対して均等配置になります。詳細は>>こちら
[ ! ]仕様・加工限界の詳細は>>こちら
■穴種選択表
| 穴種 | ボルト通し穴 | 公差付通し穴 |
| Code | N | D |
| 形状図 | [ ! ]  |  |
| [ ! ]d寸法は規格表下部 「N加工寸法表」参照 |
| 型式 | [ M ]材質 | [ S ]表面処理 | ||
| Type | 材質記号 | |||
| JTHBS JTHBR | SP | T0.8~3.2 T4.5~6.0 | : SPCC : SPHC | － |
| SPB | 四三酸化鉄皮膜 | |||
| SPU | 三価クロメート(白) | |||
| SPK | 三価クロメート(黒) | |||
| AM | A5052 | － | ||
| AMW | アルマイト処理(白) | |||
| AMB | アルマイト処理(黒) | |||
| SUD | SUS304(2B) | － | ||
規格表
| 型式 | － | A | － | B | － | T | － | X | － | Y | － | G | － | 穴指定① Code・呼び径 | － | K | － | L | － | S | － | D | ||
| Type | － | 材質記号 | ||||||||||||||||||||||
| JTHBS | － | SP | － | A120 | － | B80 | － | T2.3 | － | X20 | － | Y20 | － | G40 | － | N8 | － | K20 | － | L70 | － | S40 | － | D30 |
| 型式 | 指定1mm単位 | 選択 | X | Y | G | 穴指定① | K | L | S | D | ||||
| Type | 材質記号 | A | B | T | Code/指定方法 | |||||||||
| JTHBS JTHBR | SP SPB SPU SPK | 15 ～ 300 | 15 ～ 300 | 0.8 ・ 1.0 ・ 1.2 ・ 1.6 ・ 2.3 3.2 ・ 4.5 ・ 6.0 | 指定 0.1mm単位 | N (ボルト通し穴) 0・3・4・5 6・8・10 （選択） [ ! ] | 指定 0.1mm単位 [ ! ]K≦N×10 | 3～30 (0.5mm単位) | ||||||
| AM AMW AMB | 1.0 ・ 1.5 ・ 2.0 ・ 3.0 ・ 4.0 ・ 5.0 | |||||||||||||
| SUD | 0.8 ・ 1.0 ・1.2 ・ 1.5 ・ 2.0 3.0 ・ 4.0 ・ 5.0 ・6.0 | |||||||||||||
| [ ! ]穴が端面に近すぎると穴が変形する可能性がありますが、加工限界内であればそのまま加工します。 | ||||||||||||||
[ ! ]N加工寸法表
| N指定値 | 通し穴径(d) |
| 0 | (穴無し) |
| 3 | 3.5 |
| 4 | 4.5 |
| 5 | 5.5 |
| 6 | 6.5 |
| 8 | 9 |
| 10 | 11 |
追加工
Alteration | 長穴角度変更 | コーナーカット | コーナーR加工 | ||||||
 |  |  | |||||||
Code | RC | CC | CR | ||||||
Spec. | 長穴を上図のように変更します。 [ ! ]寸法関係に注意
(例)～－RC | CC＝指定1mm単位 1≦CC≦10
(例)～－CC5 | CR＝指定1mm単位 1≦CR≦10
(例)～－CR5 | ||||||
￥/1Code | 無料 | 600 | 600 | ||||||
仕様・加工限界
[ ! ]許容差は下図を参照
<加工寸法の普通許容差>
※板金は、JIS B 0408の金属プレス加工品普通許容差の公差等級：B級を採用。
<加工寸法の普通許容差>
| 商品 | 基準寸法の区分 （A・B寸法） | 6以下 | 6を超え 30以下 | 30を超え 120以下 | 120を超え 400以下 |
| 板金（曲げ無） | 許容差（a・b） | ±0.1 | ±0.2 | ±0.3 | ±0.5 |
[ ! ]バリ高さ0.1以下
[ ! ]薄板の場合は、タップの山がつぶれる可能性がありますので締め付けの際はご注意ください。
[ ! ]上記加工限界値で寸法指定した場合、穴が変形する可能性があります。
[ ! ]薄板の場合は、タップの山がつぶれる可能性がありますので締め付けの際はご注意ください。
[ ! ]長穴は寸法によっては下記形状となる可能性があります。
（取付穴の機能に支障がない程度です
[ ! ]穴と穴、穴と端面の肉厚に加工限界があります。（例：下図ｂ部）
| T | b | ||
| SPCC SPHC | A5052 | SUS304 | |
| 0.8 | ー | 0.8 | 1 |
| 1.0 | 1.0 | 1.0 | 1 |
| 1.2 | ー | 1.2 | 1 |
| 1.6 | 1.5 | 1.5 | 1 |
| 2.3 | 2.0 | 2.0 | 1.5 |
| 3.2 | 3.0 | 3.0 | 1.5 |
| 4.5 | 4.0 | 4.0 | 2 |
| ー | 5.0 | 5.0 | 2.5 |
| 6.0 | ー | 6.0 | 2.5 |
■材質（表面処理）、加工方法別の外観
| なし | 四三酸化鉄皮膜 | 三価クロメート（白） | 三価クロメート（黒） | |
| SP | SPB | SPU | SPK | |
| SPCC T0.8～3.2 |  |  |  |  |
| SPHC T4.5～6.0 |  |  |  |  |
| SS400 （黒皮） T9.0 |  |  |  |  |
| なし | アルマイト処理（白） | アルマイト処理（黒） | |
| AM | AMW | AMB | |
| A5052 |  |  |  |
| なし | |
| SUD | |
| SUS304 （2B） T0.8～6.0 |  |
| SUS304 （No.1） T9.0 |  |
使用例
高さ調整が必要なセンサ取付板
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
- ( - ) | 3日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 3日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
詳細情報
基本情報
コーナーR形状を追加しました。追加工より大きさ変更可能です。
鉄・アルミ・ステンレスからご選定頂ける平型板金ブラケットです。
汎用的な穴パターンをご用意しております。寸法フリーにて指定可能です。
ご注意
納期・価格
価格表
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| A | B | T | 本体価格 ￥基準単価 | ||||||
| SPCC / SPHC / SS400 | A5052 | SUS304 | |||||||
| 処理無し | 四三酸化 鉄皮膜 | 三価 クロメート （白・黒） | 処理無し | アルマイト 処理 （白） | アルマイト 処理 （黒） | 処理無し | |||
| SP | SPB | SPU SPK | AM | AMW | AMB | SUD | |||
| 10～100 | 5～100 | 0.8～1.6 | 1,560 | 1,690 | 1,690 | 1,650 | 2,160 | 2,320 | 1,750 |
| 2.0～3.2 | 1,630 | 1,760 | 1,760 | 1,650 | 2,160 | 2,320 | 1,960 | ||
| 4.0～5.0 | 1,920 | 2,070 | 2,070 | 2,170 | 2,840 | 3,050 | 2,310 | ||
| 6.0 | 1,920 | 2,070 | 2,070 | ― | ― | ― | 2,550 | ||
| 9.0 | ― | ― | ― | ― | ― | ― | ― | ||
| 101～200 | 0.8～1.6 | 1,590 | 1,730 | 1,730 | 1,800 | 2,640 | 2,820 | 1,830 | |
| 2.0～3.2 | 1,670 | 1,820 | 1,820 | 1,800 | 2,640 | 2,820 | 2,080 | ||
| 4.0～5.0 | 1,960 | 2,160 | 2,160 | 2,350 | 3,460 | 3,680 | 2,540 | ||
| 6.0 | 1,960 | 2,160 | 2,160 | ― | ― | ― | 3,180 | ||
| 9.0 | ― | ― | ― | ― | ― | ― | ― | ||
| 201～300 | 0.8～1.6 | 1,600 | 1,750 | 1,750 | 1,940 | 3,110 | 3,280 | 1,950 | |
| 2.0～3.2 | 1,720 | 1,900 | 1,900 | 1,940 | 3,110 | 3,280 | 2,190 | ||
| 4.0～5.0 | 1,980 | 2,230 | 2,230 | 2,510 | 4,030 | 4,250 | 2,790 | ||
| 6.0 | 1,980 | 2,230 | 2,230 | ― | ― | ― | 4,190 | ||
| 9.0 | ― | ― | ― | ― | ― | ― | ― | ||
| 101～200 | 5～100 | 0.8～1.6 | 1,570 | 1,710 | 1,710 | 1,940 | 3,110 | 3,280 | 1,830 |
| 2.0～3.2 | 1,690 | 1,860 | 1,860 | 1,940 | 3,110 | 3,280 | 2,080 | ||
| 4.0～5.0 | 1,980 | 2,190 | 2,190 | 2,510 | 4,030 | 4,250 | 2,790 | ||
| 6.0 | 1,980 | 2,190 | 2,190 | ― | ― | ― | 3,630 | ||
| 9.0 | ― | ― | ― | ― | ― | ― | ― | ||
| 101～200 | 0.8～1.6 | 1,630 | 1,810 | 1,810 | 2,240 | 3,910 | 4,240 | 2,020 | |
| 2.0～3.2 | 1,760 | 1,960 | 1,960 | 2,240 | 3,910 | 4,240 | 2,340 | ||
| 4.0～5.0 | 2,100 | 2,390 | 2,390 | 2,900 | 5,090 | 5,500 | 3,120 | ||
| 6.0 | 2,100 | 2,390 | 2,390 | ― | ― | ― | 4,680 | ||
| 9.0 | ― | ― | ― | ― | ― | ― | ― | ||
| 201～300 | 0.8～1.6 | 1,690 | 1,890 | 1,890 | 2,510 | 4,520 | 4,830 | 2,190 | |
| 2.0～3.2 | 1,820 | 2,070 | 2,070 | 2,510 | 4,520 | 4,830 | 2,590 | ||
| 4.0～5.0 | 2,190 | 2,540 | 2,540 | 3,280 | 5,870 | 6,310 | 3,420 | ||
| 6.0 | 2,190 | 2,540 | 2,540 | ― | ― | ― | 6,160 | ||
| 9.0 | ― | ― | ― | ― | ― | ― | ― | ||
| 201～300 | 5～100 | 0.8～1.6 | 2,000 | 2,170 | 2,170 | 2,510 | 3,680 | 3,850 | 2,420 |
| 2.0～3.2 | 2,000 | 2,190 | 2,190 | 2,510 | 3,680 | 3,850 | 2,810 | ||
| 4.0～5.0 | 2,270 | 2,530 | 2,530 | 3,280 | 4,790 | 5,010 | 3,420 | ||
| 6.0 | 2,270 | 2,530 | 2,530 | ― | ― | ― | 4,450 | ||
| 9.0 | ― | ― | ― | ― | ― | ― | ― | ||
| 101～200 | 0.8～1.6 | 2,100 | 2,300 | 2,300 | 3,010 | 5,180 | 5,670 | 2,730 | |
| 2.0～3.2 | 2,270 | 2,520 | 2,520 | 3,010 | 5,180 | 5,670 | 3,240 | ||
| 4.0～5.0 | 2,630 | 3,030 | 3,030 | 3,900 | 6,720 | 7,380 | 3,940 | ||
| 6.0 | 2,630 | 3,030 | 3,030 | ― | ― | ― | 6,310 | ||
| 9.0 | ― | ― | ― | ― | ― | ― | ― | ||
| 201～300 | 0.8～1.6 | 2,190 | 2,450 | 2,450 | 3,490 | 6,470 | 7,050 | 3,080 | |
| 2.0～3.2 | 2,400 | 2,710 | 2,710 | 3,490 | 6,470 | 7,050 | 3,660 | ||
| 4.0～5.0 | 2,970 | 3,460 | 3,460 | 4,540 | 8,420 | 9,170 | 4,440 | ||
| 6.0 | 2,970 | 3,460 | 3,460 | ― | ― | ― | 8,220 | ||
| 9.0 | ― | ― | ― | ― | ― | ― | ― | ||
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1〜3 | 4〜7 | 8〜19 | 20〜39 | 40〜100 | 101～ |
| 値引率 | 基準価格 | 35% | 40% | 50% | 50% | お見積り |
| 出荷日 | 通常 | ＋2日 | ＋5日 | |||
商品担当おすすめ
板金 取付板・ブラケット -フリー寸法タイプ- JTHBS・JTHBRのレビュー
フレームに取り付けるフック部品として利用
4
4.02022/08/05
寸法は思った通りのものでした。若干、私の表面処理の理解で乏しく、再塗装しました。全然問題ありませんでした。
0人が参考にしています。
ブラケット
5
5.02020/08/27
寸法が豊富で選びやすいです。
いつも使わせていただいてます。
0人が参考にしています。
コンベアにセンサを取り付ける
5
5.02018/03/09
穴のピッチ等が自由に選択できて、コストも安価なので便利です。
0人が参考にしています。
