板金取付板・ブラケット -フリー寸法タイプ- JTHAS・JTHAR

カタログ |P.2-1891

4.5

平均満足度4.5

この商品のレビューをみる（12件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

板金取付板・ブラケット -フリー寸法タイプ- JTAAS・JTAAR

4.6

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

板金取付板・ブラケット -フリー寸法タイプ- JTDAS・JTDAR

4.4

通常出荷日：3 日目～

コーナーR形状を追加しました。追加工より大きさ変更可能です。鉄・アルミ・ステン...

詳細情報を確認する

規格・仕様：

大口分納

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
板金
部品取付穴
あり
長穴
なし
側面穴
なし
穴位置
フリー寸法
穴数
3
洗浄方法
洗浄無し
材質証明書
対象

ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
洗浄品はこちらからご選定いただけます。
規格表内の赤文字は2025年9月に追加した商品です。

未確定：候補が16型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

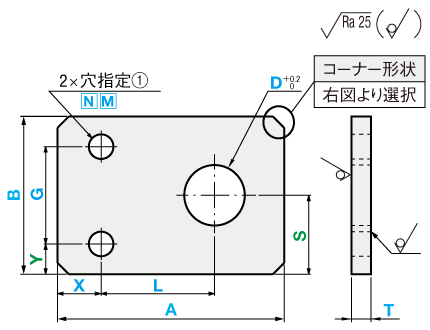

外形図

JTHAS JTHAR

コーナー形状仕様
コーナーカット	コーナーR
JTHAS	JTHAR
4×C2以下	4×R2以下

[ ! ]緑色のパラメータは省略可能です。省略した場合、センターに対して均等配置になります。詳細は>>こちら
[ ! ]仕様・加工限界の詳細は>>こちら

■穴種選択表

穴種	ボルト通し穴	タップ穴（並目）	公差付通し穴
Code	N	M	D
形状図	[ ! ]
形状図	[ ! ]d寸法は規格表下部「N加工寸法表」参照

型式		[ M ]材質		[ S ]表面処理
Type	材質記号
JTHAS JTHAR	SP	T0.8~3.2 T4.5~6.0	: SPCC : SPHC	－
	SPB			四三酸化鉄皮膜
	SPU			三価クロメート(白)
	SPK			三価クロメート(黒)
	AM	A5052		－
	AMW			アルマイト処理(白)
	AMB			アルマイト処理(黒)
	SUD	SUS304(2B)		－

規格表

型式

－

穴指定①
Code・呼び径

－

Type

－

材質記号

JTHAS

－

A120

－

B80

－

T2.3

－

X20

－

Y20

－

G40

－

L50

－

S40

－

D30

型式

指定1mm単位

選択

穴指定①

Type

材質記号

Code/指定方法

JTHAS
JTHAR

SP
SPB
SPU
SPK

15
～
300

0.8 ・ 1.0 ・ 1.2 ・ 1.6 ・ 2.3
3.2 ・ 4.5 ・ 6.0

指定
0.1mm単位

N
(ボルト通し穴)
0（穴無し）
3・4・5
6・8・10
（選択）
[ ! ]

M
(タップ穴)
0（穴無し）
3・4・5
6・8・10
（選択）
[ ! ]

指定
0.1mm単位

3～30
(0.5mm単位)

AM
AMW
AMB

1.0 ・ 1.5 ・ 2.0 ・ 3.0 ・ 4.0 ・ 5.0

SUD

0.8 ・ 1.0 ・ 1.2 ・ 1.5 ・ 2.0
3.0 ・ 4.0 ・ 5.0 ・ 6.0

[ ! ]穴が端面に近すぎると穴が変形する可能性がありますが、加工限界内であればそのまま加工します。

[ ! ]N加工寸法表

N指定値	通し穴径(d)
0	(穴無し)
3	3.5
4	4.5
5	5.5
6	6.5
8	9
10	11

[ ! ]穴加工対応表

T	N（ボルト通し穴）	M（タップ穴）
0.8	0・3・4・5・6・8・10	0
1.0、1.2		0・3
1.5、1.6		0・3・4
2.0、2.3		0・3・4・5・6
3.0、3.2		0・3・4・5・6・8
4.0～6.0		0・3・4・5・6・8・10

[ ! ]AM/AMW/AMBはT1.0時タップ穴不可

追加工

Alteration

コーナーカット

コーナーR加工

Code

Spec.

CC＝指定1mm単位
1≦CC≦10

指定方法

型式末尾に追加
(例)～－CC5

CR＝指定1mm単位
1≦CR≦10

指定方法

型式末尾に追加
(例)～－CR5

￥/1Code

600

仕様・加工限界

[ ! ]許容差は下図を参照
<加工寸法の普通許容差>

商品	基準寸法の区分（A・B寸法）	6以下	6を超え 30以下	30を超え 120以下	120を超え 400以下
板金（曲げ無）	許容差（a・b）	±0.1	±0.2	±0.3	±0.5

※板金は、JIS B 0408の金属プレス加工品普通許容差の公差等級：B級を採用。

[ ! ]バリ高さ0.1以下
[ ! ]薄板の場合は、タップの山がつぶれる可能性がありますので締め付けの際はご注意ください。
[ ! ]穴と穴、穴と端面の肉厚に加工限界があります。（例：下図ｂ部）

T			b
SPCC SPHC	A5052	SUS304
SPCC SPHC	A5052	SUS304
0.8	ー	0.8	1
1.0	1.0	1.0	1
1.2	ー	1.2	1
1.6	1.5	1.5	1
2.3	2.0	2.0	1.5
3.2	3.0	3.0	1.5
4.5	4.0	4.0	2
ー	5.0	5.0	2.5
6.0	ー	6.0	2.5

[ ! ]上記加工限界値で寸法指定した場合、穴が変形する可能性があります。

■材質（表面処理）、加工方法別の外観

	なし	四三酸化鉄皮膜	三価クロメート（白）	三価クロメート（黒）
	SP	SPB	SPU	SPK
SPCC T0.8～3.2
SPHC T4.5～6.0
SS400 （黒皮） T9.0

	なし	アルマイト処理（白）	アルマイト処理（黒）
	AM	AMW	AMB
A5052

	なし
	SUD
SUS304（2B) T0.8～6.0
SUS304（No.1） T9.0

使用例

センサ取付板

型番リスト

表示件数

型番

JTHAR-AM-A[15-300/1]-B[15-300/1]-T[1,1.5,2,3,4,5]

JTHAR-AMB-A[15-300/1]-B[15-300/1]-T[1,1.5,2,3,4,5]

JTHAR-AMW-A[15-300/1]-B[15-300/1]-T[1,1.5,2,3,4,5]

JTHAR-SP-A[15-300/1]-B[15-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

JTHAR-SPB-A[15-300/1]-B[15-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

JTHAR-SPK-A[15-300/1]-B[15-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

JTHAR-SPU-A[15-300/1]-B[15-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

JTHAR-SUD-A[15-300/1]-B[15-300/1]-T[0.8,1,1.2,1.5,2,3,4,5,6]

JTHAS-AM-A[15-300/1]-B[15-300/1]-T[1,1.5,2,3,4,5]

JTHAS-AMB-A[15-300/1]-B[15-300/1]-T[1,1.5,2,3,4,5]

JTHAS-AMW-A[15-300/1]-B[15-300/1]-T[1,1.5,2,3,4,5]

JTHAS-SP-A[15-300/1]-B[15-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

JTHAS-SPB-A[15-300/1]-B[15-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

JTHAS-SPK-A[15-300/1]-B[15-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

JTHAS-SPU-A[15-300/1]-B[15-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

JTHAS-SUD-A[15-300/1]-B[15-300/1]-T[0.8,1,1.2,1.5,2,3,4,5,6]

詳細材質

材質

表面処理

コーナー形状仕様

外形寸法 A

(mm)

外形寸法 B

(mm)

板厚 T

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

A5052	A5052	なし	コーナーR	15 ～ 300	15 ～ 300	1 ～ 5	A5052	なし	10	1個
A5052	A5052	アルマイト処理（黒）	コーナーR	15 ～ 300	15 ～ 300	1 ～ 5	A5052	アルマイト処理	10	1個
A5052	A5052	アルマイト処理（白）	コーナーR	15 ～ 300	15 ～ 300	1 ～ 5	A5052	アルマイト処理	10	1個
SPCC(SPHC)	SPCC/SPHC	なし	コーナーR	15 ～ 300	15 ～ 300	0.8 ～ 6	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）	なし	10	1個
SPCC(SPHC)	SPCC/SPHC	四三酸化鉄皮膜	コーナーR	15 ～ 300	15 ～ 300	0.8 ～ 6	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）	四三酸化鉄皮膜	10	1個
SPCC(SPHC)	SPCC/SPHC	三価クロメート（黒）	コーナーR	15 ～ 300	15 ～ 300	0.8 ～ 6	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）	三価クロメート	10	1個
SPCC(SPHC)	SPCC/SPHC	三価クロメート（白）	コーナーR	15 ～ 300	15 ～ 300	0.8 ～ 6	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）	三価クロメート	10	1個
SUS304	SUS304（2B）	なし	コーナーR	15 ～ 300	15 ～ 300	0.8 ～ 6	SUS304	なし	10	1個
A5052	A5052	なし	コーナーカット	15 ～ 300	15 ～ 300	1 ～ 5	A5052	なし	10	1個
A5052	A5052	アルマイト処理（黒）	コーナーカット	15 ～ 300	15 ～ 300	1 ～ 5	A5052	アルマイト処理	10	1個
A5052	A5052	アルマイト処理（白）	コーナーカット	15 ～ 300	15 ～ 300	1 ～ 5	A5052	アルマイト処理	10	1個
SPCC(SPHC)	SPCC/SPHC	なし	コーナーカット	15 ～ 300	15 ～ 300	0.8 ～ 6	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）	なし	10	1個
SPCC(SPHC)	SPCC/SPHC	四三酸化鉄皮膜	コーナーカット	15 ～ 300	15 ～ 300	0.8 ～ 6	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）	四三酸化鉄皮膜	10	1個
SPCC(SPHC)	SPCC/SPHC	三価クロメート（黒）	コーナーカット	15 ～ 300	15 ～ 300	0.8 ～ 6	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）	三価クロメート	10	1個
SPCC(SPHC)	SPCC/SPHC	三価クロメート（白）	コーナーカット	15 ～ 300	15 ～ 300	0.8 ～ 6	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）	三価クロメート	10	1個
SUS304	SUS304（2B）	なし	コーナーカット	15 ～ 300	15 ～ 300	0.8 ～ 6	SUS304	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	3日目	-
- ( - )	7日目	-
- ( - )	7日目	-
- ( - )	3日目	-
- ( - )	5日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	SL-JTHAS-AM
- ( - )	10日目	SL-JTHAS-AMB
- ( - )	10日目	SL-JTHAS-AMW
- ( - )	3日目	-
- ( - )	8日目	-
- ( - )	3日目	SL-JTHAS-SPK
- ( - )	3日目	SL-JTHAS-SPU
- ( - )	3日目	SL-JTHAS-SUD

基本情報

コーナーR形状を追加しました。追加工より大きさ変更可能です。
鉄・アルミ・ステンレスからご選定頂ける平型板金ブラケットです。
汎用的な穴パターンをご用意しております。寸法フリーにて指定可能です。

ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
洗浄品はこちらからご選定いただけます。
規格表内の赤文字は2025年9月に追加した商品です。
