板金取付板・ブラケット -フリー寸法タイプ- JTNAS・JTNAR

カタログ |P.2-1891

4.5

平均満足度4.5

この商品のレビューをみる（7件）

通常単価(税別): -

税込単価: -

今見ている商品のコーティング品

ふっ素コーティング済み

ミスミ

【ふっ素樹脂コーティング】板金　取付板・ブラケット－フリー寸法タイプ－ JTNAS

通常出荷日：9 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

板金取付板・ブラケット -フリー寸法タイプ- JTAAS・JTAAR

4.6

通常出荷日：3 日目～

コーナーR形状を追加しました。追加工より大きさ変更可能です。鉄・アルミ・ステン...

詳細情報を確認する

規格・仕様：

大口分納

特性・用途
該当なし
種類
板金
部品取付穴
なし
長穴
なし
側面穴
なし
穴位置
フリー寸法
穴数
4
洗浄方法
洗浄無し
材質証明書
対象

ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
洗浄品はこちらからご選定いただけます。
規格表内の赤文字は2025年9月に追加した商品です。

未確定：候補が26型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

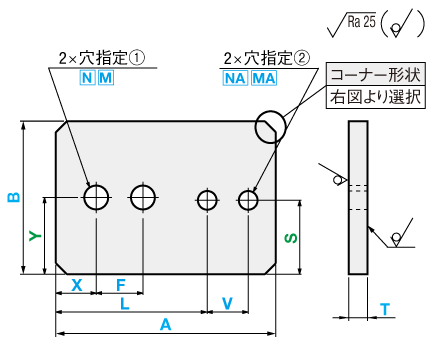

外形図

JTNAS JTNAR

コーナー形状仕様
コーナーカット	コーナーR
JTNAS	JTNAR
4×C2以下	4×R2以下

[ ! ]緑色のパラメータは省略可能です。省略した場合、センターに対して均等配置になります。詳細は>>こちら
[ ! ]仕様・加工限界の詳細は>>こちら

■穴種選択表

穴種	ボルト通し穴	タップ穴（並目）
Code	N・NA	M・MA
形状図	[ ! ]
形状図	[ ! ]d寸法は規格表下部「N・NA加工寸法表」参照

型式		[ M ]材質		[ S ]表面処理
Type	材質記号	[ M ]材質		[ S ]表面処理
JTNAS JTNAR	SP	T0.8~3.2 　T4.5~6.0 　T9.0	: SPCC : SPHC : SS400(黒皮)	－
	SPB			四三酸化鉄皮膜
	SPU			三価クロメート(白)
	SPK			三価クロメート(黒)
	AM	A5052		－
	AMW			アルマイト処理(白)
	AMB			アルマイト処理(黒)
	SUD	T0.8~6.0 　T9.0	: SUS304(2B) : SUS304(No.1)	－

規格表

型式

－

穴指定①
Code・呼び径

－

穴指定②
Code・呼び径

－

Type

－

材質記号

JTNAS

－

A120

－

B80

－

T2.3

－

X10

－

F30

－

Y40

－

L80

－

V30

－

S40

－

MA4

型式

指定1mm単位

選択

穴指定①

穴指定②

Type

材質記号

Code/指定方法

JTNAS
JTNAR

SP
SPB
SPU
SPK

10
～
300

5
～
300

[ ! ]

0.8 ・ 1.0 ・ 1.2 ・ 1.6 ・ 2.3
3.2 ・ 4.5 ・ 6.0 ・ 9.0

指定
0.1mm単位

N
(ボルト通し穴)

M
(タップ穴)

NA
(ボルト通し穴)

MA
(タップ穴)

0(穴無し)

AM
AMW
AMB

1.0 ・ 1.5 ・ 2.0 ・ 3.0 ・ 4.0 ・ 5.0

3・4・5

6・8・10

（選択）

SUD

0.8 ・ 1.0 ・ 1.2 ・ 1.5 ・ 2.0
3.0 ・ 4.0 ・ 5.0 ・ 6.0 ・ 9.0

[ ! ]

[ ! ]T6.0は、B≧6　T9.0は、B≧9

[ ! ]穴が端面に近すぎると穴が変形する可能性がありますが、加工限界内であればそのまま加工します。

[ ! ]N・NA加工寸法表

N・NA指定値	通し穴径(d)
0	(穴無し)
3	3.5
4	4.5
5	5.5
6	6.5
8	9
10	11

[ ! ]穴加工対応表

T	N・NA（ボルト通し穴）	M・MA（タップ穴）
0.8	0・3・4・5・6・8・10	0
1.0、1.2		0・3
1.5、1.6		0・3・4
2.0、2.3		0・3・4・5・6
3.0、3.2		0・3・4・5・6・8
4.0～6.0		0・3・4・5・6・8・10
9.0	0・5・6・8・10	0・5・6・8・10

[ ! ]AM/AMW/AMBはT1.0時タップ穴不可

追加工

Alteration

コーナーカット

コーナーR加工

Code

Spec.

CC＝指定1mm単位
1≦CC≦10

指定方法

型式末尾に追加
(例)～－CC5

CR＝指定1mm単位
1≦CR≦10

指定方法

型式末尾に追加
(例)～－CR5

￥/1Code

600

仕様・加工限界

[ ! ]許容差は下図を参照
＜加工寸法の普通許容差＞

商品	基準寸法の区分（A・B寸法）	6以下	6を超え 30以下	30を超え 120以下	120を超え 400以下
板金（曲げ無）	許容差（a・b）	±0.1	±0.2	±0.3	±0.5

※板金は、JIS B 0408の金属プレス加工品普通許容差の公差等級：B級を採用。

[ ! ]バリ高さ0.1以下
[ ! ]薄板の場合は、タップの山がつぶれる可能性がありますので締め付けの際はご注意ください。
[ ! ]穴無し仕様に変更した場合、アルマイト処理は下図のような吊るし穴があく場合があります。
関連画像

[ ! ]穴と穴、穴と端面の肉厚に加工限界があります。（例：下図ｂ部）

T			b
SPCC SPHC SS400
	A5052	SUS304

0.8	ー	0.8	1
1.0	1.0	1.0	1
1.2	ー	1.2	1
1.6	1.5	1.5	1
2.3	2.0	2.0	1.5
3.2	3.0	3.0	1.5
4.5	4.0	4.0	2
ー	5.0	5.0	2.5
6.0	ー	6.0	2.5
9.0	ー	9.0	4

[ ! ]上記加工限界値で寸法指定した場合、穴が変形する可能性があります。

■材質（表面処理）、加工方法別の外観

	なし	四三酸化鉄皮膜	三価クロメート（白）	三価クロメート（黒）
	SP	SPB	SPU	SPK
SPCC T0.8～3.2
SPHC T4.5～6.0
SS400 （黒皮） T9.0

	なし	アルマイト処理（白）	アルマイト処理（黒）
	AM	AMW	AMB
A5052

	なし
	SUD
SUS304（2B) T0.8～6.0
SUS304（No.1） T9.0

型番リスト

表示件数

型番

JTNAR-AM-A[10-300/1]-B[5-300/1]-T[1,1.5,2,3,4,5]

JTNAR-AMB-A[10-300/1]-B[5-300/1]-T[1,1.5,2,3,4,5]

JTNAR-AMW-A[10-300/1]-B[5-300/1]-T[1,1.5,2,3,4,5]

JTNAR-SP-A[10-300/1]-B[5-300/1]-T9

JTNAR-SP-A[10-300/1]-B[5-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

JTNAR-SPB-A[10-300/1]-B[5-300/1]-T9

JTNAR-SPB-A[10-300/1]-B[5-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

JTNAR-SPK-A[10-300/1]-B[5-300/1]-T9

JTNAR-SPK-A[10-300/1]-B[5-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

JTNAR-SPU-A[10-300/1]-B[5-300/1]-T9

JTNAR-SPU-A[10-300/1]-B[5-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

JTNAR-SUD-A[10-300/1]-B[5-300/1]-T9

JTNAR-SUD-A[10-300/1]-B[5-300/1]-T[0.8,1,1.2,1.5,2,3,4,5,6]

JTNAS-AM-A[10-300/1]-B[5-300/1]-T[1,1.5,2,3,4,5]

JTNAS-AMB-A[10-300/1]-B[5-300/1]-T[1,1.5,2,3,4,5]

JTNAS-AMW-A[10-300/1]-B[5-300/1]-T[1,1.5,2,3,4,5]

JTNAS-SP-A[10-300/1]-B[5-300/1]-T9

JTNAS-SP-A[10-300/1]-B[5-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

JTNAS-SPB-A[10-300/1]-B[5-300/1]-T9

JTNAS-SPB-A[10-300/1]-B[5-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

JTNAS-SPK-A[10-300/1]-B[5-300/1]-T9

JTNAS-SPK-A[10-300/1]-B[5-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

JTNAS-SPU-A[10-300/1]-B[5-300/1]-T9

JTNAS-SPU-A[10-300/1]-B[5-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

JTNAS-SUD-A[10-300/1]-B[5-300/1]-T9

JTNAS-SUD-A[10-300/1]-B[5-300/1]-T[0.8,1,1.2,1.5,2,3,4,5,6]

詳細材質

材質

表面処理

コーナー形状仕様

外形寸法 A

(mm)

外形寸法 B

(mm)

板厚 T

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

A5052	A5052	なし	コーナーR	10 ～ 300	5 ～ 300	1 ～ 5	A5052	なし	10	1個
A5052	A5052	アルマイト処理（黒）	コーナーR	10 ～ 300	5 ～ 300	1 ～ 5	A5052	アルマイト処理	10	1個
A5052	A5052	アルマイト処理（白）	コーナーR	10 ～ 300	5 ～ 300	1 ～ 5	A5052	アルマイト処理	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	なし	コーナーR	10 ～ 300	5 ～ 300	9	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	なし	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	なし	コーナーR	10 ～ 300	5 ～ 300	0.8 ～ 6	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	なし	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	四三酸化鉄皮膜	コーナーR	10 ～ 300	5 ～ 300	9	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	四三酸化鉄皮膜	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	四三酸化鉄皮膜	コーナーR	10 ～ 300	5 ～ 300	0.8 ～ 6	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	四三酸化鉄皮膜	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	三価クロメート（黒）	コーナーR	10 ～ 300	5 ～ 300	9	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	三価クロメート	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	三価クロメート（黒）	コーナーR	10 ～ 300	5 ～ 300	0.8 ～ 6	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	三価クロメート	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	三価クロメート（白）	コーナーR	10 ～ 300	5 ～ 300	9	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	三価クロメート	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	三価クロメート（白）	コーナーR	10 ～ 300	5 ～ 300	0.8 ～ 6	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	三価クロメート	10	1個
SUS304	SUS304（2B）/SUS304（No.1）	なし	コーナーR	10 ～ 300	5 ～ 300	9	SUS304	なし	10	1個
SUS304	SUS304（2B）/SUS304（No.1）	なし	コーナーR	10 ～ 300	5 ～ 300	0.8 ～ 6	SUS304	なし	10	1個
A5052	A5052	なし	コーナーカット	10 ～ 300	5 ～ 300	1 ～ 5	A5052	なし	10	1個
A5052	A5052	アルマイト処理（黒）	コーナーカット	10 ～ 300	5 ～ 300	1 ～ 5	A5052	アルマイト処理	10	1個
A5052	A5052	アルマイト処理（白）	コーナーカット	10 ～ 300	5 ～ 300	1 ～ 5	A5052	アルマイト処理	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	なし	コーナーカット	10 ～ 300	5 ～ 300	9	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	なし	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	なし	コーナーカット	10 ～ 300	5 ～ 300	0.8 ～ 6	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	なし	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	四三酸化鉄皮膜	コーナーカット	10 ～ 300	5 ～ 300	9	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	四三酸化鉄皮膜	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	四三酸化鉄皮膜	コーナーカット	10 ～ 300	5 ～ 300	0.8 ～ 6	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	四三酸化鉄皮膜	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	三価クロメート（黒）	コーナーカット	10 ～ 300	5 ～ 300	9	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	三価クロメート	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	三価クロメート（黒）	コーナーカット	10 ～ 300	5 ～ 300	0.8 ～ 6	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	三価クロメート	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	三価クロメート（白）	コーナーカット	10 ～ 300	5 ～ 300	9	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	三価クロメート	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	三価クロメート（白）	コーナーカット	10 ～ 300	5 ～ 300	0.8 ～ 6	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	三価クロメート	10	1個
SUS304	SUS304（2B）/SUS304（No.1）	なし	コーナーカット	10 ～ 300	5 ～ 300	9	SUS304	なし	10	1個
SUS304	SUS304（2B）/SUS304（No.1）	なし	コーナーカット	10 ～ 300	5 ～ 300	0.8 ～ 6	SUS304	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	3日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	3日目	-
- ( - )	8日目	-
- ( - )	5日目	-
- ( - )	8日目	-
- ( - )	3日目	-
- ( - )	8日目	-
- ( - )	3日目	-
- ( - )	5日目	-
- ( - )	3日目	-
- ( - )	3日目	SL-JTNAS-AM
- ( - )	5日目	SL-JTNAS-AMB
- ( - )	5日目	SL-JTNAS-AMW
- ( - )	5日目	-
- ( - )	3日目	-
- ( - )	8日目	-
- ( - )	5日目	-
- ( - )	8日目	SL-JTNAS-SPK
- ( - )	3日目	SL-JTNAS-SPK
- ( - )	8日目	SL-JTNAS-SPU
- ( - )	3日目	SL-JTNAS-SPU
- ( - )	5日目	SL-JTNAS-SUD
- ( - )	3日目	SL-JTNAS-SUD

基本情報

コーナーR形状を追加しました。追加工より大きさ変更可能です。
鉄・アルミ・ステンレスからご選定頂ける平型板金ブラケットです。
汎用的な穴パターンをご用意しております。寸法フリーにて指定可能です。

ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
洗浄品はこちらからご選定いただけます。
規格表内の赤文字は2025年9月に追加した商品です。

技術情報

納期・価格

価格表

・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

A	B	T	本体価格￥基準単価
			SPCC / SPHC / SS400			A5052			SUS304
			処理無し	四三酸化鉄皮膜	三価クロメート（白・黒）	処理無し	アルマイト処理（白）	アルマイト処理（黒）	処理無し


			SP	SPB	SPU SPK	AM	AMW	AMB	SUD
			SP	SPB	SPU SPK	AM	AMW	AMB	SUD
10～100	5～100	0.8～1.6	1,330	1,450	1,450	1,550	2,060	2,220	1,560
		2.0～3.2	1,410	1,540	1,540	1,550	2,060	2,220	1,800
		4.0～5.0	1,800	1,950	1,950	2,010	2,680	2,890	2,190
		6.0	1,800	1,950	1,950	―	―	―	2,410
		9.0	1,980	2,150	2,150	―	―	―	2,900
	101～200	0.8～1.6	1,360	1,490	1,490	1,690	2,520	2,700	1,640
		2.0～3.2	1,450	1,600	1,600	1,690	2,520	2,700	1,950
		4.0～5.0	1,830	2,040	2,040	2,190	3,300	3,520	2,430
		6.0	1,830	2,040	2,040	―	―	―	3,040
		9.0	2,200	2,450	2,450	―	―	―	3,960
	201～300	0.8～1.6	1,370	1,520	1,520	1,810	2,980	3,150	1,750
		2.0～3.2	1,490	1,670	1,670	1,810	2,980	3,150	2,060
		4.0～5.0	1,870	2,110	2,110	2,360	3,880	4,100	2,660
		6.0	1,870	2,110	2,110	―	―	―	3,990
		9.0	2,810	3,170	3,170	―	―	―	5,590
101～200	5～100	0.8～1.6	1,340	1,470	1,470	1,810	2,980	3,150	1,640
		2.0～3.2	1,480	1,650	1,650	1,810	2,980	3,150	1,950
		4.0～5.0	1,870	2,080	2,080	2,360	3,880	4,100	2,660
		6.0	1,870	2,080	2,080	―	―	―	3,460
		9.0	2,250	2,500	2,500	―	―	―	4,160
	101～200	0.8～1.6	1,400	1,580	1,580	2,120	3,790	4,120	1,820
		2.0～3.2	1,560	1,760	1,760	2,120	3,790	4,120	2,190
		4.0～5.0	1,980	2,270	2,270	2,750	4,930	5,340	3,010
		6.0	1,980	2,270	2,270	―	―	―	4,520
		9.0	2,780	3,180	3,180	―	―	―	6,110
	201～300	0.8～1.6	1,450	1,650	1,650	2,410	4,410	4,730	2,000
		2.0～3.2	1,600	1,840	1,840	2,410	4,410	4,730	2,430
		4.0～5.0	2,080	2,430	2,430	3,130	5,720	6,160	3,320
		6.0	2,080	2,430	2,430	―	―	―	5,980
		9.0	3,330	3,890	3,890	―	―	―	8,380
201～300	5～100	0.8～1.6	1,760	1,930	1,930	2,410	3,570	3,740	2,270
		2.0～3.2	1,800	1,990	1,990	2,410	3,570	3,740	2,720
		4.0～5.0	2,160	2,430	2,430	3,130	4,640	4,870	3,320
		6.0	2,160	2,430	2,430	―	―	―	4,320
		9.0	2,600	2,920	2,920	―	―	―	5,190
	101～200	0.8～1.6	1,880	2,080	2,080	2,890	5,070	5,550	2,630
		2.0～3.2	2,120	2,370	2,370	2,890	5,070	5,550	3,240
		4.0～5.0	2,500	2,900	2,900	3,770	6,590	7,250	3,820
		6.0	2,500	2,900	2,900	―	―	―	6,120
		9.0	3,500	4,060	4,060	―	―	―	8,270
	201～300	0.8～1.6	1,980	2,240	2,240	3,360	6,340	6,920	2,970
		2.0～3.2	2,240	2,550	2,550	3,360	6,340	6,920	3,720
		4.0～5.0	2,860	3,350	3,350	4,390	8,270	9,020	4,320
		6.0	2,860	3,350	3,350	―	―	―	8,000
		9.0	4,580	5,360	5,360	―	―	―	12,000

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口			大口		大口
数量	1〜3	4〜7	8〜19	20〜39	40〜100	101～
値引率	基準価格	35%	40%	50%	50%	お見積り
出荷日	通常			＋2日	＋5日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

材質記号
●SP・SPU・SPK・SUD（T9.0を除く）
●AM

日目出荷

				ご注文締切
急	ストークA	翌日出荷	500円/1本	PM 6:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律1,350円
[ ! ]SP・AM・SUDのみ

●SPB（T9.0を除く）
●AMW・AMB

日目出荷

●SP・SUD（T9.0）

日目出荷

●SPB・SPU・SPK（T9.0）

日目出荷

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
板金取付板・ブラケット -フリー寸法タイプ- JTDAS・JTDAR
鉄・アルミ・ステンレスからご選定いただける平型板金ブラケットです。汎用的な穴パターンをご用意しております。
ミスミ
板金　取付板・ブラケット－センター振り分けタイプ－ JSDAS
鉄・アルミ・ステンレスからご選定いただける平型板金ブラケットです。従来品よりも寸法指定箇所が少なく、簡単に型番が選定可能です。
ミスミ
板金取付板・ブラケット -フリー寸法タイプ- JTAAS・JTAAR
鉄・アルミ・ステンレスからご選定いただける平型板金ブラケットです。汎用的な穴パターンをご用意しております。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

板金取付板・ブラケット -フリー寸法タイプ- JTNAS・JTNARのレビュー

4.5平均満足度：4.57件のレビュー

星5
71%
星4
14%
星3
14%
星2
0%
星1
0%

部品同士の結合用に

満足度：5.02020/03/31

金属部品同士を固定する目的で使用しています。 1個から注文でき、4個同時に買うだけで35%も割引になるなど、小口でも安く...もっと読む

4人が参考にしています。

簡単なブラケットとして

満足度：5.02019/04/04

低コストのためいつもお世話になっています。複数購入で割引率が大きくなるのが良いですね。

4人が参考にしています。

簡単なブラケットとして

満足度：5.02020/01/07

寸法フリー指定で、用途に応じて材質選択出来るので色々使用しています。複数個になると数量値引が結構大きいので安価です。

3人が参考にしています。

制御盤内の部品に使用

満足度：5.02019/07/12

簡単な形状でしたが、自分で製作するよりも、奇麗に仕上がりますし、穴位置のズレもないのが良いです。

3人が参考にしています。

装置部品のスペーサとして使用。

満足度：4.02022/11/25

私は、ブラケットではなく厚めのスペーサとして利用させて頂きました。かなり自由な寸法で設定出来るのでブラケット以外の用途で...もっと読む

2人が参考にしています。

7件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品板金取付板・ブラケット -フリー寸法タイプ- JTNAS・JTNAR	【クリーン洗浄品】板金　取付板・ブラケット－フリー寸法タイプ－ JTNAS	【ふっ素樹脂コーティング】板金　取付板・ブラケット－フリー寸法タイプ－ JTNAS	板金取付板・ブラケット -フリー寸法タイプ- JTABS・JTABR	板金取付板・ブラケット -フリー寸法タイプ- JTACS・JTACR	板金取付板・ブラケット -フリー寸法タイプ- JTADS・JTADR
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目〜	6日目〜	9日目	3日目〜	3日目〜	3日目〜
特性・用途	該当なし	クリーン洗浄	すべり性	該当なし	該当なし	該当なし
種類	板金	板金	板金	板金	板金	板金
部品取付穴	なし	なし	なし	なし	なし	なし
長穴	なし	なし	なし	なし	なし	なし
側面穴	なし	なし	なし	なし	なし	なし

よく一緒に購入される商品

ミスミ
板金取付板・ブラケット -フリー寸法タ…4.6
通常価格(税別) : -
通常出荷日 : 3日目～
ミスミ
L型板金取付板・ブラケット－フリー寸法…4.3
通常価格(税別) : -
通常出荷日 : 3日目～
ミスミ
平座金－単品販売－4.5
通常価格(税別) : 94円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
金属ワッシャ　Ｔ寸選択・指定タイプ　並級…4.7
通常価格(税別) : 160円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
８シリーズ（溝幅１０ｍｍ）用　アルミフレ…4.5
通常価格(税別) : 49円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
ニトリルゴムシート4.7
通常価格(税別) : 220円-
通常出荷日 : 2日目～
ミスミ
ＰＥＴプレート4.5
通常価格(税別) : -
通常出荷日 : 1日目～
当日出荷可能
ミスミ
蝶ボルト-単品・小箱-4.4
通常価格(税別) : 149円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
角シム　フリー指定タイプ　切欠き穴タイプ4.6
通常価格(税別) : -
通常出荷日 : 1日目
当日出荷可能

プレートブラケットカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

詳細材質

材質

表面処理

コーナー形状仕様

外形寸法 A(mm)

外形寸法 B(mm)

板厚 T(mm)

タイプ

CAD

出荷日

板金 取付板・ブラケット -フリー寸法タイプ- JTNAS・JTNAR

ご注意

外形図・規格表

外形図

規格表

追加工

仕様・加工限界

関連リンク

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

プレートブラケットカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

板金取付板・ブラケット -フリー寸法タイプ- JTNAS・JTNAR
