板金取付板・ブラケット -フリー寸法タイプ- JTDZS・JTDZR

カタログ |P.2-1891

4.4

平均満足度4.4

この商品のレビューをみる（32件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

板金取付板・ブラケット -フリー寸法タイプ- JTAAS・JTAAR

4.6

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

板金取付板・ブラケット -フリー寸法タイプ- JTDAS・JTDAR

4.4

通常出荷日：3 日目～

コーナーR形状を追加しました。追加工より大きさ変更可能です。鉄・アルミ・ステン...

詳細情報を確認する

規格・仕様：

大口分納

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
板金
部品取付穴
なし
長穴
なし
側面穴
なし
穴数
0
洗浄方法
洗浄無し
材質証明書
対象

ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
洗浄品はこちらからご選定いただけます。
規格表内の赤文字は2025年9月に追加した商品です。

未確定：候補が20型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

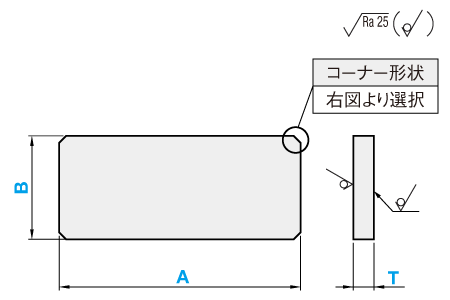

外形図

JTDZS JTDZR

コーナー形状仕様
コーナーカット	コーナーR
JTDZS	JTDZR
4×C2以下	4×R2以下

[ ! ]公差等仕様・加工限界の詳細は>>こちら

型式		[ M ]材質		[ S ]表面処理
Type	材質記号	[ M ]材質		[ S ]表面処理
JTDZS JTDZR	SP	T0.8~3.2 T4.5~6.0 T9.0	: SPCC : SPHC : SS400(黒皮)	－
	SPB			四三酸化鉄皮膜
	SPU			三価クロメート(白)
	SPK			三価クロメート(黒)
	AM	A5052		－
	AMW			アルマイト処理(白)
	AMB			アルマイト処理(黒)
	SUD	T0.8~6.0 T9.0	: SUS304(2B) : SUS304(No.1)	－

規格表

型式			－	A	－	B	－	T

Type	－	材質記号
JTDZS	－	SP	－	A80	－	B50	－	T3.2

型式		指定1mm単位		選択
Type	材質記号	A	B	T
JTDZS JTDZR	SP SPB SPU SPK	10 ～ 300	5 ～ 300 [ ! ]	0.8 ・ 1.0 ・ 1.2 ・ 1.6 ・ 2.3 3.2 ・ 4.5 ・ 6.0 ・ 9.0



	AM AMW AMB			1.0 ・ 1.5 ・ 2.0 ・ 3.0 ・ 4.0 ・ 5.0


	SUD			0.8 ・ 1.0 ・ 1.2 ・ 1.5 ・ 2.0 3.0 ・ 4.0 ・ 5.0 ・ 6.0 ・ 9.0


[ ! ]T9.0はSP、SUDのみ選択可能です [ ! ]T6.0は、B≧6　T9.0は、B≧9
[ ! ]穴が端面に近すぎると穴が変形する可能性がありますが、加工限界内であればそのまま加工します。

[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

追加工

Alteration

コーナーカット

コーナーR加工

Code

Spec.

CC＝指定1mm単位
1≦CC≦10

指定方法

型式末尾に追加
(例)～－CC5

CR＝指定1mm単位
1≦CR≦10

指定方法

型式末尾に追加
(例)～－CR5

￥/1Code

600

仕様・加工限界

[ ! ]許容差は下図を参照
＜加工寸法の普通許容差＞

商品	基準寸法の区分（A・B寸法）	6以下	6を超え 30以下	30を超え 120以下	120を超え 400以下
板金（曲げ無）	許容差（a・b）	±0.1	±0.2	±0.3	±0.5

※板金は、JIS B 0408の金属プレス加工品普通許容差の公差等級：B級を採用。
[ ! ]バリ高さ0.1以下
[ ! ]アルマイト処理は下図のような吊るし穴があく場合があります

■材質（表面処理）、加工方法別の外観

	なし	四三酸化鉄皮膜	三価クロメート（白）	三価クロメート（黒）
	SP	SPB	SPU	SPK
SPCC T0.8～3.2
SPHC T4.5～6.0
SS400 （黒皮） T9.0

	なし	アルマイト処理（白）	アルマイト処理（黒）
	AM	AMW	AMB
A5052

	なし
	SUD
SUS304（2B） T0.8～6.0
SUS304（No.1） T9.0

使用例

スペーサー・ライナー・敷板

型番リスト

表示件数

型番

JTDZR-AM-A[10-300/1]-B[5-300/1]-T[1,1.5,2,3,4,5]

JTDZR-AMB-A[10-300/1]-B[5-300/1]-T[1,1.5,2,3,4,5]

JTDZR-AMW-A[10-300/1]-B[5-300/1]-T[1,1.5,2,3,4,5]

JTDZR-SP-A[10-300/1]-B[5-300/1]-T9

JTDZR-SP-A[10-300/1]-B[5-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

JTDZR-SPB-A[10-300/1]-B[5-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

JTDZR-SPK-A[10-300/1]-B[5-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

JTDZR-SPU-A[10-300/1]-B[5-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

JTDZR-SUD-A[10-300/1]-B[5-300/1]-T9

JTDZR-SUD-A[10-300/1]-B[5-300/1]-T[0.8,1,1.2,1.5,2,3,4,5,6]

JTDZS-AM-A[10-300/1]-B[5-300/1]-T[1,1.5,2,3,4,5]

JTDZS-AMB-A[10-300/1]-B[5-300/1]-T[1,1.5,2,3,4,5]

JTDZS-AMW-A[10-300/1]-B[5-300/1]-T[1,1.5,2,3,4,5]

JTDZS-SP-A[10-300/1]-B[5-300/1]-T9

JTDZS-SP-A[10-300/1]-B[5-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

JTDZS-SPB-A[10-300/1]-B[5-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

JTDZS-SPK-A[10-300/1]-B[5-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

JTDZS-SPU-A[10-300/1]-B[5-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

JTDZS-SUD-A[10-300/1]-B[5-300/1]-T9

JTDZS-SUD-A[10-300/1]-B[5-300/1]-T[0.8,1,1.2,1.5,2,3,4,5,6]

詳細材質

材質

表面処理

コーナー形状仕様

外形寸法 A

(mm)

外形寸法 B

(mm)

板厚 T

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

A5052	A5052	なし	コーナーR	10 ～ 300	5 ～ 300	1 ～ 5	A5052	なし	10	1個
A5052	A5052	アルマイト処理（黒）	コーナーR	10 ～ 300	5 ～ 300	1 ～ 5	A5052	アルマイト処理	10	1個
A5052	A5052	アルマイト処理（白）	コーナーR	10 ～ 300	5 ～ 300	1 ～ 5	A5052	アルマイト処理	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	なし	コーナーR	10 ～ 300	5 ～ 300	9	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	なし	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	なし	コーナーR	10 ～ 300	5 ～ 300	0.8 ～ 6	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	なし	10	1個
SPCC(SPHC)	SPCC/SPHC	四三酸化鉄皮膜	コーナーR	10 ～ 300	5 ～ 300	0.8 ～ 6	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）	四三酸化鉄皮膜	10	1個
SPCC(SPHC)	SPCC/SPHC	三価クロメート（黒）	コーナーR	10 ～ 300	5 ～ 300	0.8 ～ 6	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）	三価クロメート	10	1個
SPCC(SPHC)	SPCC/SPHC	三価クロメート（白）	コーナーR	10 ～ 300	5 ～ 300	0.8 ～ 6	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）	三価クロメート	10	1個
SUS304	SUS304（2B）/SUS304（No.1）	なし	コーナーR	10 ～ 300	5 ～ 300	9	SUS304	なし	10	1個
SUS304	SUS304（2B）/SUS304（No.1）	なし	コーナーR	10 ～ 300	5 ～ 300	0.8 ～ 6	SUS304	なし	10	1個
A5052	A5052	なし	コーナーカット	10 ～ 300	5 ～ 300	1 ～ 5	A5052	なし	10	1個
A5052	A5052	アルマイト処理（黒）	コーナーカット	10 ～ 300	5 ～ 300	1 ～ 5	A5052	アルマイト処理	10	1個
A5052	A5052	アルマイト処理（白）	コーナーカット	10 ～ 300	5 ～ 300	1 ～ 5	A5052	アルマイト処理	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	なし	コーナーカット	10 ～ 300	5 ～ 300	9	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	なし	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	なし	コーナーカット	10 ～ 300	5 ～ 300	0.8 ～ 6	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	なし	10	1個
SPCC(SPHC)	SPCC/SPHC	四三酸化鉄皮膜	コーナーカット	10 ～ 300	5 ～ 300	0.8 ～ 6	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）	四三酸化鉄皮膜	10	1個
SPCC(SPHC)	SPCC/SPHC	三価クロメート（黒）	コーナーカット	10 ～ 300	5 ～ 300	0.8 ～ 6	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）	三価クロメート	10	1個
SPCC(SPHC)	SPCC/SPHC	三価クロメート（白）	コーナーカット	10 ～ 300	5 ～ 300	0.8 ～ 6	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）	三価クロメート	10	1個
SUS304	SUS304（2B）/SUS304（No.1）	なし	コーナーカット	10 ～ 300	5 ～ 300	9	SUS304	なし	10	1個
SUS304	SUS304（2B）/SUS304（No.1）	なし	コーナーカット	10 ～ 300	5 ～ 300	0.8 ～ 6	SUS304	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	3日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	3日目	-
- ( - )	5日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	5日目	-
- ( - )	3日目	-
- ( - )	3日目	SL-JTDZS-AM
- ( - )	5日目	SL-JTDZS-AMB
- ( - )	5日目	SL-JTDZS-AMW
- ( - )	5日目	-
- ( - )	3日目	-
- ( - )	5日目	-
- ( - )	3日目	SL-JTDZS-SPK
- ( - )	3日目	SL-JTDZS-SPU
- ( - )	5日目	SL-JTDZS-SUD
- ( - )	3日目	SL-JTDZS-SUD

基本情報

コーナーR形状を追加しました。追加工より大きさ変更可能です。
鉄・アルミ・ステンレスからご選定頂ける平型板金ブラケットです。
汎用的な穴パターンをご用意しております。寸法フリーにて指定可能です。

ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
洗浄品はこちらからご選定いただけます。
規格表内の赤文字は2025年9月に追加した商品です。

技術情報

納期・価格

価格表

[ ! ]価格表に「―」が付いているサイズはお取扱いがございません｡
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

A	B	T	本体価格￥基準単価
			SPCC / SPHC / SS400			A5052			SUS304
			処理無し	四三酸化鉄皮膜	三価クロメート（白・黒）	処理無し	アルマイト処理（白）	アルマイト処理（黒）	処理無し


			SP	SPB	SPU SPK	AM	AMW	AMB	SUD
			SP	SPB	SPU SPK	AM	AMW	AMB	SUD
10～100	5～100	0.8～1.6	1,020	1,140	1,140	1,110	1,620	1,780	1,290
		2.0～3.2	1,020	1,140	1,140	1,110	1,620	1,780	1,340
		4.0～5.0	1,100	1,250	1,250	1,450	2,120	2,330	1,490
		6.0	1,100	1,250	1,250	―	―	―	1,870
		9.0	1,650	―	―	―	―	―	2,340
	101～200	0.8～1.6	1,050	1,190	1,190	1,260	2,100	2,280	1,410
		2.0～3.2	1,050	1,200	1,200	1,260	2,100	2,280	1,520
		4.0～5.0	1,130	1,340	1,340	1,630	2,730	2,960	1,730
		6.0	1,130	1,340	1,340	―	―	―	2,600
		9.0	1,810	―	―	―	―	―	3,510
	201～300	0.8～1.6	1,060	1,210	1,210	1,390	2,550	2,720	1,480
		2.0～3.2	1,060	1,240	1,240	1,390	2,550	2,720	1,670
		4.0～5.0	1,170	1,410	1,410	1,800	3,320	3,540	1,960
		6.0	1,170	1,410	1,410	―	―	―	3,340
		9.0	2,110	―	―	―	―	―	4,680
101～200	5～100	0.8～1.6	1,100	1,240	1,240	1,390	2,550	2,720	1,400
		2.0～3.2	1,100	1,270	1,270	1,390	2,550	2,720	1,590
		4.0～5.0	1,170	1,380	1,380	1,800	3,320	3,540	1,960
		6.0	1,170	1,380	1,380	―	―	―	2,750
		9.0	1,880	―	―	―	―	―	3,580
	101～200	0.8～1.6	1,170	1,350	1,350	1,690	3,360	3,690	1,590
		2.0～3.2	1,170	1,370	1,370	1,690	3,360	3,690	1,830
		4.0～5.0	1,280	1,570	1,570	2,190	4,380	4,790	2,290
		6.0	1,280	1,570	1,570	―	―	―	4,130
		9.0	2,560	―	―	―	―	―	5,580
	201～300	0.8～1.6	1,210	1,410	1,410	1,970	3,980	4,290	1,760
		2.0～3.2	1,210	1,450	1,450	1,970	3,980	4,290	2,100
		4.0～5.0	1,370	1,720	1,720	2,580	5,170	5,610	2,610
		6.0	1,370	1,720	1,720	―	―	―	5,490
		9.0	3,020	―	―	―	―	―	7,690
201～300	5～100	0.8～1.6	1,260	1,430	1,430	1,970	3,140	3,310	1,910
		2.0～3.2	1,260	1,450	1,450	1,970	3,140	3,310	2,160
		4.0～5.0	1,450	1,720	1,720	2,580	4,090	4,310	2,610
		6.0	1,450	1,720	1,720	―	―	―	3,660
		9.0	2,320	―	―	―	―	―	4,760
	101～200	0.8～1.6	1,560	1,760	1,760	2,470	4,640	5,130	2,240
		2.0～3.2	1,560	1,810	1,810	2,470	4,640	5,130	2,540
		4.0～5.0	1,800	2,200	2,200	3,200	6,020	6,680	3,120
		6.0	1,800	2,200	2,200	―	―	―	5,930
		9.0	3,240	―	―	―	―	―	8,010
	201～300	0.8～1.6	1,760	2,010	2,010	2,940	5,910	6,500	2,540
		2.0～3.2	1,830	2,150	2,150	2,940	5,910	6,500	2,940
		4.0～5.0	2,160	2,650	2,650	3,820	7,700	8,450	3,630
		6.0	2,160	2,650	2,650	―	―	―	8,350
		9.0	4,320	―	―	―	―	―	11,690

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口			大口		大口
数量	1〜3	4〜7	8〜19	20〜39	40〜100	101～
値引率	基準価格	35%	40%	50%	50%	お見積り
出荷日	通常			＋2日	＋5日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

材質記号
●SP・SPU・SPK・SUD（T9.0を除く）
●AM

日目出荷

				ご注文締切
急	ストークA	翌日出荷	500円/1本	PM 6:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律1,350円
[ ! ]SP・AM・SUDのみ

●SPB（T9.0を除く）
●AMW・AMB

日目出荷

●SP・SUD（T9.0）

日目出荷

出荷日については、こちらをご覧ください。
