フローティングコネクタ　－超短タイプ　フート（縦）取付－　おねじ

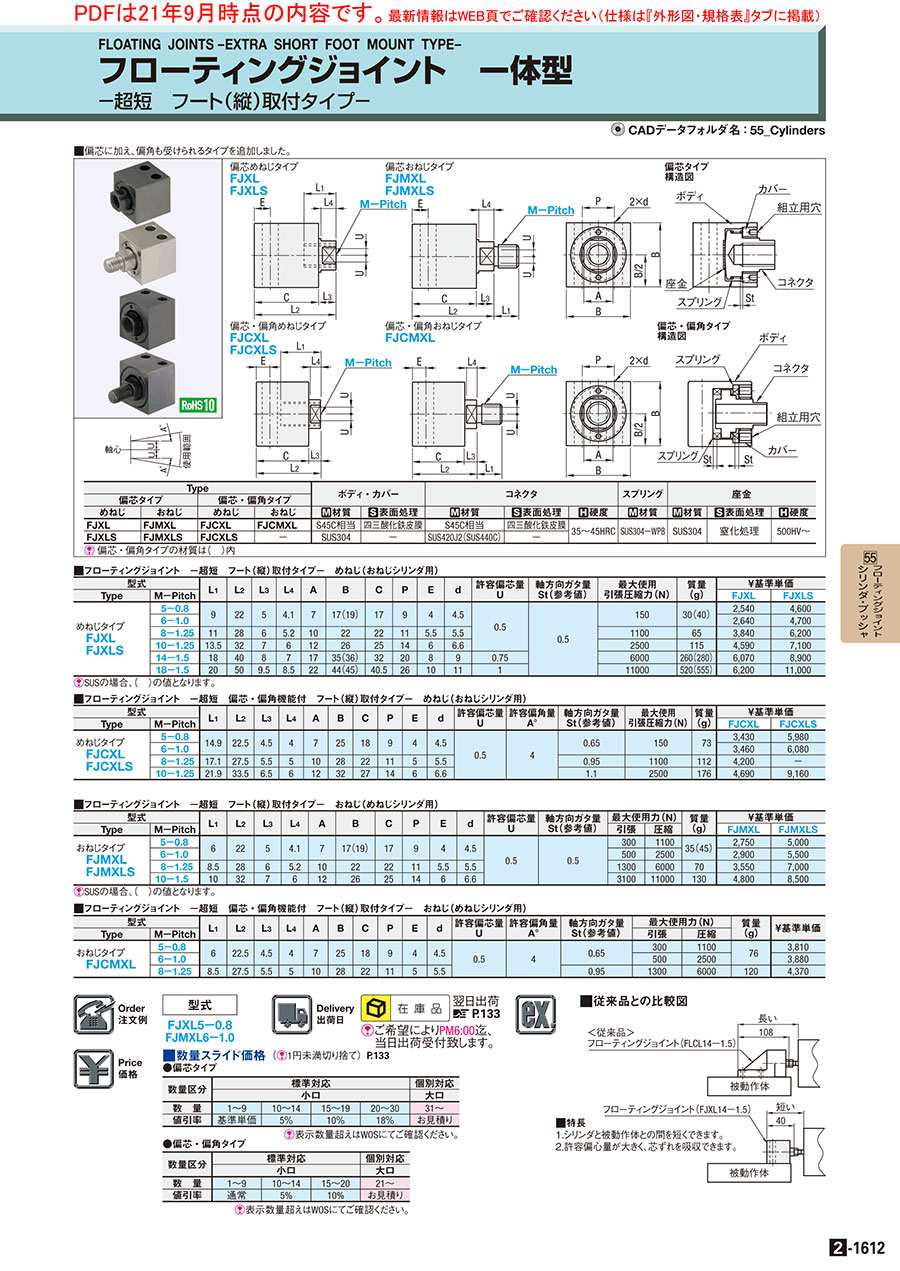

カタログ |P.2-1612

3.5

平均満足度3.5

この商品のレビューをみる（2件）

通常単価(税別): 3,030円～9,380円

税込単価: 3,333円～10,318円

シリンダと被動作体との距離がなくても利用できるフローティングジョイントです。

詳細情報を確認する

環境対応
RoHS対応（10物質）
種類
一体形
単品セット
セット
取付け面
下面取付け
接続種類シリンダ側
めねじ
許容偏心量 (U) (mm)
0.5
材質証明書
対象

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が11型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

偏芯おねじタイプ
FJMXL
FJMXLS

偏芯タイプ
構造図

偏芯・偏角おねじタイプ
FJCMXL

偏芯・偏角タイプ
構造図

Type		ボディ・カバー		コネクタ			スプリング	座金
偏芯タイプ	偏芯・偏角タイプ	ボディ・カバー		コネクタ			スプリング	座金
おねじ	おねじ	[ M ]材質	[ S ]表面処理	[ M ]材質	[ S ]表面処理	[ H ]硬度	[ M ]材質	[ M ]材質	[ S ]表面処理	[ H ]硬度
FJMXL	FJCMXL	S45C相当	四三酸化鉄皮膜	S45C相当	四三酸化鉄皮膜	35〜45HRC	SUS304−WPB	SUS304	窒化処理	500HV〜
FJMXLS	−	SUS304	−	SUS420J2(SUS440C)	−	35〜45HRC	SUS304−WPB	SUS304	窒化処理	500HV〜

[ ! ]偏芯・偏角タイプの材質は（　）内

規格表

型式

FJMXL6−1.0

■フローティングジョイント −超短フート（縦）取付タイプ− おねじ（めねじシリンダ用）

型式		L₁	L₂	L₃	L₄	A	B	C	P	E	d	許容偏芯量 U	軸方向ガタ量 St(参考値)	最大使用力(N)		質量 (g)
Type	M−Pitch	L₁	L₂	L₃	L₄	A	B	C	P	E	d	許容偏芯量 U	軸方向ガタ量 St(参考値)	引張	圧縮	質量 (g)
おねじタイプ FJMXL FJMXLS	5−0.8	6	22	5	4.1	7	17(19)	17	9	4	4.5	0.5	0.5	300	1100	35(45)
	6−1.0	6	22	5	4.1	7	17(19)	17	9	4	4.5	0.5	0.5	500	2500	35(45)
	8−1.25	8.5	28	6	5.2	10	22	22	11	5.5	5.5	0.5	0.5	1300	6000	70
	10−1.5	10	32	7	6	12	26	25	14	6	6.6	0.5	0.5	3100	11000	130

[ ! ]SUSの場合、（）の値となります。
■フローティングジョイント－超短　偏芯・偏角機能付　フート（縦）取付タイプ－　おねじ（めねじシリンダ用）

型式		L₁	L₂	L₃	L₄	A	B	C	P	E	d	許容偏芯量 U	許容偏角量 A°	軸方向ガタ量 St(参考値)	最大使用力(N)		質量 (g)
Type	M－Pitch	L₁	L₂	L₃	L₄	A	B	C	P	E	d	許容偏芯量 U	許容偏角量 A°	軸方向ガタ量 St(参考値)	引張	圧縮	質量 (g)
おねじタイプ FJCMXL	5－0.8	6	22.5	4.5	4	7	25	18	9	4	4.5	0.5	4	0.65	300	1100	76
	6－1.0	6	22.5	4.5	4	7	25	18	9	4	4.5	0.5	4	0.65	500	2500	76
	8－1.25	8.5	27.5	5.5	5	10	28	22	11	5	5.5	0.5	4	0.95	1300	6000	120

型番リスト

表示件数

型番

特性・用途

接続ねじ呼び

本体材質

詳細材質

許容偏角度 (A°)

(deg)

超短種類

最大使用引張圧縮力

(kN)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

該当なし	[M5] M5ｘ0.8	[スチール] S45C相当	S45C相当	±4	偏芯・偏角タイプ	0.3	ボディ・カバー：S45C相当\|ジョイント：S45C相当\|スプリング：SUS304−WPB\|座金：SUS304	ボディ・カバー：四三酸化鉄皮膜\|ジョイント：四三酸化鉄皮膜\|座金：窒化処理	10	1個
該当なし	[M6] M6ｘ1.0	[スチール] S45C相当	S45C相当	±4	偏芯・偏角タイプ	0.5	ボディ・カバー：S45C相当\|ジョイント：S45C相当\|スプリング：SUS304−WPB\|座金：SUS304	ボディ・カバー：四三酸化鉄皮膜\|ジョイント：四三酸化鉄皮膜\|座金：窒化処理	10	1個
該当なし	[M8] M8ｘ1.25	[スチール] S45C相当	S45C相当	±4	偏芯・偏角タイプ	1.3	ボディ・カバー：S45C相当\|ジョイント：S45C相当\|スプリング：SUS304−WPB\|座金：SUS304	ボディ・カバー：四三酸化鉄皮膜\|ジョイント：四三酸化鉄皮膜\|座金：窒化処理	10	1個
該当なし	[M5] M5ｘ0.8	[スチール] S45C相当	S45C相当	-	偏芯タイプ	0.3	ボディ・カバー：S45C相当\|ジョイント：S45C相当\|スプリング：SUS304−WPB\|座金：SUS304	ボディ・カバー：四三酸化鉄皮膜\|ジョイント：四三酸化鉄皮膜\|座金：窒化処理	10	1個
該当なし	[M6] M6ｘ1.0	[スチール] S45C相当	S45C相当	-	偏芯タイプ	0.5	ボディ・カバー：S45C相当\|ジョイント：S45C相当\|スプリング：SUS304−WPB\|座金：SUS304	ボディ・カバー：四三酸化鉄皮膜\|ジョイント：四三酸化鉄皮膜\|座金：窒化処理	10	1個
該当なし	[M8] M8ｘ1.25	[スチール] S45C相当	S45C相当	-	偏芯タイプ	1.3	ボディ・カバー：S45C相当\|ジョイント：S45C相当\|スプリング：SUS304−WPB\|座金：SUS304	ボディ・カバー：四三酸化鉄皮膜\|ジョイント：四三酸化鉄皮膜\|座金：窒化処理	10	1個
該当なし	[M10] M10ｘ1.5	[スチール] S45C相当	S45C相当	-	偏芯タイプ	3.1	ボディ・カバー：S45C相当\|ジョイント：S45C相当\|スプリング：SUS304−WPB\|座金：SUS304	ボディ・カバー：四三酸化鉄皮膜\|ジョイント：四三酸化鉄皮膜\|座金：窒化処理	10	1個
耐食性・耐薬品 / 耐熱性	[M5] M5ｘ0.8	[ステンレス] SUS304	SUS304	-	偏芯タイプ	0.3	ボディ・カバー：SUS304\|ジョイント：SUS420J2\|スプリング：SUS304−WPB\|座金：SUS304	座金：窒化処理	10	1個
耐食性・耐薬品 / 耐熱性	[M6] M6ｘ1.0	[ステンレス] SUS304	SUS304	-	偏芯タイプ	0.5	ボディ・カバー：SUS304\|ジョイント：SUS420J2\|スプリング：SUS304−WPB\|座金：SUS304	座金：窒化処理	10	1個
耐食性・耐薬品 / 耐熱性	[M8] M8ｘ1.25	[ステンレス] SUS304	SUS304	-	偏芯タイプ	1.3	ボディ・カバー：SUS304\|ジョイント：SUS420J2\|スプリング：SUS304−WPB\|座金：SUS304	座金：窒化処理	10	1個
耐食性・耐薬品 / 耐熱性	[M10] M10ｘ1.5	[ステンレス] SUS304	SUS304	-	偏芯タイプ	3.1	ボディ・カバー：SUS304\|ジョイント：SUS420J2\|スプリング：SUS304−WPB\|座金：SUS304	座金：窒化処理	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,200円 ( 4,620円 )	在庫品1日目当日出荷可能
4,270円 ( 4,697円 )	在庫品1日目当日出荷可能
4,820円 ( 5,302円 )	在庫品1日目当日出荷可能
3,030円 ( 3,333円 )	在庫品1日目当日出荷可能
3,200円 ( 3,520円 )	在庫品1日目当日出荷可能
3,920円 ( 4,312円 )	在庫品1日目当日出荷可能
5,290円 ( 5,819円 )	在庫品1日目当日出荷可能
5,510円 ( 6,061円 )	在庫品1日目当日出荷可能
6,070円 ( 6,677円 )	在庫品1日目当日出荷可能
7,720円 ( 8,492円 )	在庫品1日目当日出荷可能
9,380円 ( 10,318円 )	在庫品1日目当日出荷可能

基本情報

シリンダと被動作体との距離がなくても利用できるフローティングジョイントです。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■フローティングジョイント −超短フート（縦）取付タイプ− おねじ（めねじシリンダ用）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	M−Pitch	FJMXL	FJMXLS
おねじタイプ FJMXL FJMXLS	5−0.8	2,890	5,250
	6−1.0	3,050	5,780
	8−1.25	3,730	7,350
	10−1.5	5,040	8,930

■フローティングジョイント－超短　偏芯・偏角機能付　フート（縦）取付タイプ－　おねじ（めねじシリンダ用）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	M－Pitch	￥基準単価
おねじタイプ FJCMXL	5－0.8	4,000
	6－1.0	4,070
	8－1.25	4,590

■数量スライド価格（[ ! ]1円未満切り捨て）こちら
●偏芯タイプ

数量区分	標準対応				個別対応
数量区分	小口				大口
数量	1〜9	10〜14	15〜19	20〜30	31～
値引率	基準単価	5％	10％	18％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
●偏芯・偏角タイプ

数量区分	標準対応			個別対応
数量区分	小口			大口
数　量	1～9	10～14	15～20	21～
値引率	通常	5%	10%	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

使用例

■従来品との比較図

■特長
1.シリンダと被動作体との間を短くできます。
2.許容偏心量が大きく、芯ずれを吸収できます。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
フローティングジョイント　フランジ取付型
コネクタをフランジでしっかり固定できます。取付ねじ径を小さくしたコンパクトタイプもご用意しています。
ミスミ
フローティングジョイント　－スタンダ－ドめねじタイプ－
先端がおねじのシリンダロッドにつなげるコネクタ。安価な固定寸タイプです。
ミスミ
フローティングジョイント　簡易接続型　－【めねじ】　シリンダコネクタ　セパレ－トタイプ－
先端がおねじのシリンダロッドに取り付けることができるシリンダコネクタです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

フローティングコネクタ　－超短タイプ　フート（縦）取付－　おねじのレビュー

3.5平均満足度：3.52件のレビュー

星5
0%
星4
50%
星3
50%
星2
0%
星1
0%

エアシリンダの軸ずれ吸収用

満足度：3.02019/11/22

全長が短く小型化が可能でしたが、軸方向のガタが大きいと感じました。使用時注意が必要です。

2人が参考にしています。

シリンダー先端部

満足度：4.02021/04/06

シリンダー先端などに使用しますが、ネジサイズが4種類ですのでもう少しほしいところです。また取り付け穴片方にタップがあると...もっと読む
