フローティングジョイント　－超短タイプ　おねじ取付－　めねじ

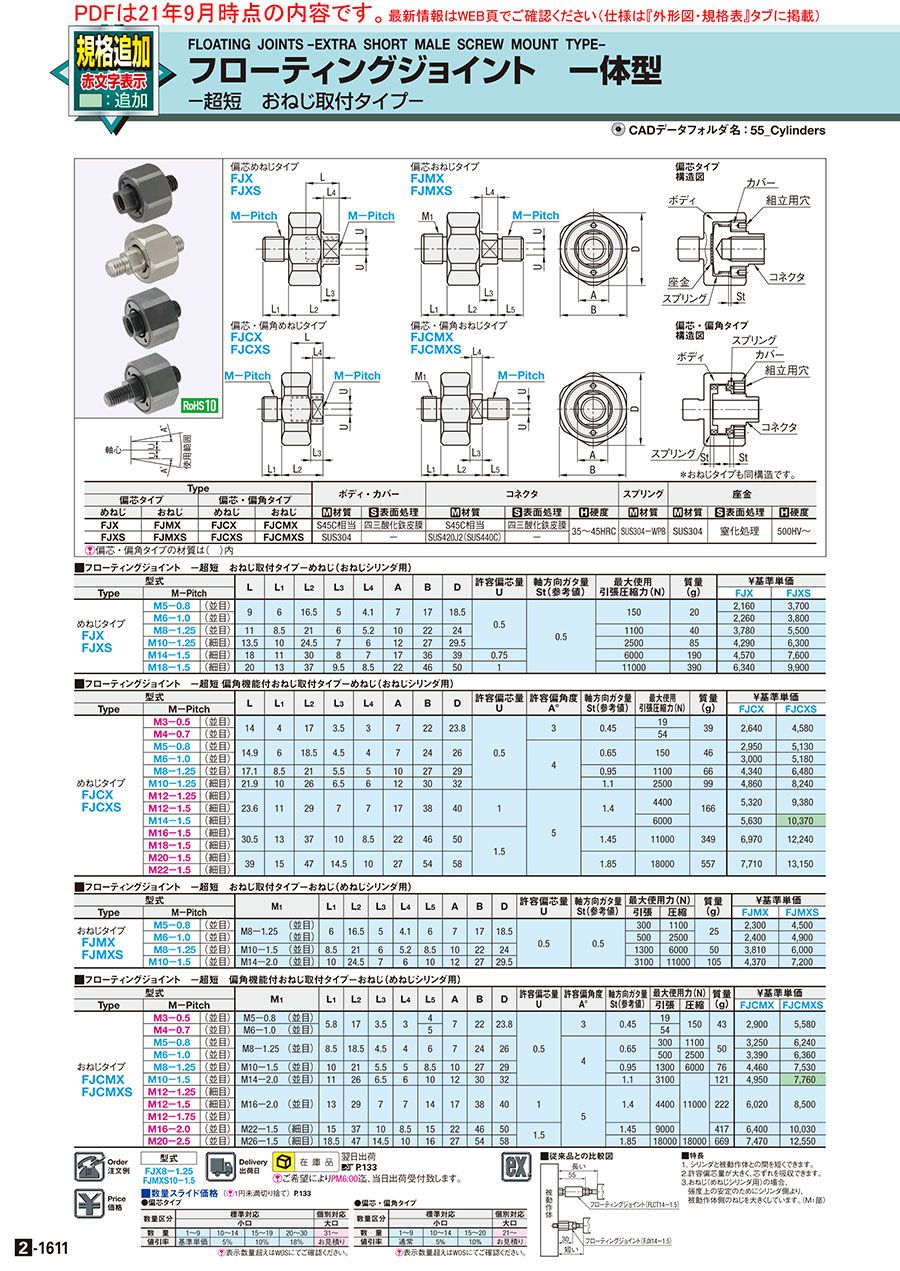

カタログ |P.2-1611

4.2

平均満足度4.2

この商品のレビューをみる（15件）

通常単価(税別): 2,380円～14,500円

税込単価: 2,618円～15,950円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

フローティングジョイント　フランジ取付型

4.9

通常価格(税別)： 530円 (税込価格：583円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

フローティングジョイント　－超短タイプ　おねじ取付－　おねじ

4.5

通常価格(税別)： 2,540円 (税込価格：2,794円)

通常出荷日：在庫品1日目

シリンダと被動作体との距離がなくても利用できるフローティングジョイントです。

詳細情報を確認する

種類
一体形
単品セット
セット
取付け面
なし
接続種類シリンダ側
おねじ
材質証明書
対象

ご注意

FJCXS,FJCMXS(SUS304材質)の規格追加サイズは2021/9/15から販売開始となります。
ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が38型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

偏芯めねじタイプ
FJX
FJXS

偏芯タイプ
構造図

偏芯・偏角めねじタイプ
FJCX
FJCXS

偏芯・偏角タイプ
構造図

Type		ボディ・カバー		コネクタ			スプリング	座金
偏芯タイプ	偏芯・偏角タイプ	ボディ・カバー		コネクタ			スプリング	座金
めねじ	めねじ	[ M ]材質	[ S ]表面処理	[ M ]材質	[ S ]表面処理	[ H ]硬度	[ M ]材質	[ M ]材質	[ S ]表面処理	[ H ]硬度
FJX	FJCX	S45C相当	四三酸化鉄皮膜	S45C相当	四三酸化鉄皮膜	35〜45HRC	SUS304−WPB	SUS304	窒化処理	500HV〜
FJXS	FJCXS	SUS304	−	SUS420J2(SUS440C)	−	35〜45HRC	SUS304−WPB	SUS304	窒化処理	500HV〜

[ ! ]偏芯・偏角タイプの材質は（　）内

規格表

型式

FJX8−1.25

■フローティングジョイント −超短おねじ取付タイプ−めねじ（おねじシリンダ用）

型式		L	L₁	L₂	L₃	L₄	A	B	D	許容偏芯量 U	軸方向ガタ量 St(参考値)	最大使用引張圧縮力(N)	質量 (g)	規格有無
Type	M−Pitch	L	L₁	L₂	L₃	L₄	A	B	D	許容偏芯量 U	軸方向ガタ量 St(参考値)	最大使用引張圧縮力(N)	質量 (g)	FJX	FJXS
めねじタイプ FJX FJXS	M5−0.8	9	6	16.5	5	4.1	7	17	18.5	0.5	0.5	150	20	●	●
	M6−1.0	9	6	16.5	5	4.1	7	17	18.5			150	20	●	●
	M8−1.25	11	8.5	21	6	5.2	10	22	24			1100	40	●	●
	M10−1.25	13.5	10	24.5	7	6	12	27	29.5			2500	85	●	●
	M14−1.5	18	11	30	8	7	17	36	39	0.75		6000	190	●	●
	M18−1.5	20	13	37	9.5	8.5	22	46	50	1		11000	390	●	●

■フローティングジョイント −超短偏角機能付おねじ取付タイプ−めねじ（おねじシリンダ用）

型式		L	L₁	L₂	L₃	L₄	A	B	D	許容偏芯量 U	許容偏角度 A°	軸方向ガタ量 St(参考値)	最大使用引張圧縮力(N)	質量 (g)	規格有無
Type	M－Pitch														FJCX	FJCXS
めねじタイプ FJCX FJCXS	M3−0.5	14	4	17	3.5	3	7	22	23.8	0.5	3	0.45	19	39	●	●
	M4−0.7												54
	M5−0.8	14.9	6	18.5	4.5	4	7	24	26		4	0.65	150	46	●	●
	M6−1.0														●	●
	M8−1.25	17.1	8.5	21	5.5	5	10	27	29			0.95	1100	66	●	●
	M10−1.25	21.9	10	26	6.5	6	12	30	32			1.1	2500	99	●	●
	M12−1.25	23.6	11	29	7	7	17	38	40	1	5	1.4	4400	166	●	●
	M12−1.5
	M14−1.5												6000		●	●
	M16−1.5	30.5	13	37	10	8.5	22	46	50	1.5		1.45	11000	349	●	●
	M18−1.5
	M20−1.5	39	15	47	14.5	10	27	54	58			1.85	18000	557	●	●
	M22−1.5

[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

型番リスト

表示件数

型番

特性・用途

接続ねじ呼び

本体材質

詳細材質

許容偏心量 (U)

(mm)

許容偏角度 (A°)

(deg)

超短種類

最大使用引張圧縮力

(kN)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

該当なし	[M3] M3ｘ0.5	[スチール] S45C相当	S45C相当	0.5	±3	偏芯・偏角タイプ	0.019	ボディ・カバー：S45C\|コネクタ：S45C\|スプリング：SUS304−WPB\|座金：SUS304	ボディ・カバー：四三酸化鉄皮膜\|コネクタ：四三酸化鉄皮膜\|座金：窒化処理	10	1個
該当なし	[M4] M4ｘ0.7	[スチール] S45C相当	S45C相当	0.5	±3	偏芯・偏角タイプ	0.054	ボディ・カバー：S45C\|コネクタ：S45C\|スプリング：SUS304−WPB\|座金：SUS304	ボディ・カバー：四三酸化鉄皮膜\|コネクタ：四三酸化鉄皮膜\|座金：窒化処理	10	1個
該当なし	[M5] M5ｘ0.8	[スチール] S45C相当	S45C相当	0.5	±4	偏芯・偏角タイプ	0.15	ボディ・カバー：S45C\|コネクタ：S45C\|スプリング：SUS304−WPB\|座金：SUS304	ボディ・カバー：四三酸化鉄皮膜\|コネクタ：四三酸化鉄皮膜\|座金：窒化処理	10	1個
該当なし	[M6] M6ｘ1.0	[スチール] S45C相当	S45C相当	0.5	±4	偏芯・偏角タイプ	0.15	ボディ・カバー：S45C\|コネクタ：S45C\|スプリング：SUS304−WPB\|座金：SUS304	ボディ・カバー：四三酸化鉄皮膜\|コネクタ：四三酸化鉄皮膜\|座金：窒化処理	10	1個
該当なし	[M8] M8ｘ1.25	[スチール] S45C相当	S45C相当	0.5	±4	偏芯・偏角タイプ	1.1	ボディ・カバー：S45C\|コネクタ：S45C\|スプリング：SUS304−WPB\|座金：SUS304	ボディ・カバー：四三酸化鉄皮膜\|コネクタ：四三酸化鉄皮膜\|座金：窒化処理	10	1個
該当なし	[M10] M10ｘ1.25	[スチール] S45C相当	S45C相当	0.5	±4	偏芯・偏角タイプ	2.5	ボディ・カバー：S45C\|コネクタ：S45C\|スプリング：SUS304−WPB\|座金：SUS304	ボディ・カバー：四三酸化鉄皮膜\|コネクタ：四三酸化鉄皮膜\|座金：窒化処理	10	1個
該当なし	[M12] M12ｘ1.5	[スチール] S45C相当	S45C相当	1	±5	偏芯・偏角タイプ	4.4	ボディ・カバー：S45C\|コネクタ：S45C\|スプリング：SUS304−WPB\|座金：SUS304	ボディ・カバー：四三酸化鉄皮膜\|コネクタ：四三酸化鉄皮膜\|座金：窒化処理	10	1個
該当なし	[M12] M12ｘ1.25	[スチール] S45C相当	S45C相当	1	±5	偏芯・偏角タイプ	4.4	ボディ・カバー：S45C\|コネクタ：S45C\|スプリング：SUS304−WPB\|座金：SUS304	ボディ・カバー：四三酸化鉄皮膜\|コネクタ：四三酸化鉄皮膜\|座金：窒化処理	10	1個
該当なし	[M14] M14	[スチール] S45C相当	S45C相当	1	±5	偏芯・偏角タイプ	6	ボディ・カバー：S45C\|コネクタ：S45C\|スプリング：SUS304−WPB\|座金：SUS304	ボディ・カバー：四三酸化鉄皮膜\|コネクタ：四三酸化鉄皮膜\|座金：窒化処理	10	1個
該当なし	[M16] M16ｘ1.5	[スチール] S45C相当	S45C相当	1.5	±5	偏芯・偏角タイプ	11	ボディ・カバー：S45C\|コネクタ：S45C\|スプリング：SUS304−WPB\|座金：SUS304	ボディ・カバー：四三酸化鉄皮膜\|コネクタ：四三酸化鉄皮膜\|座金：窒化処理	10	1個
該当なし	[M18] M18ｘ1.5	[スチール] S45C相当	S45C相当	1.5	±5	偏芯・偏角タイプ	11	ボディ・カバー：S45C\|コネクタ：S45C\|スプリング：SUS304−WPB\|座金：SUS304	ボディ・カバー：四三酸化鉄皮膜\|コネクタ：四三酸化鉄皮膜\|座金：窒化処理	10	1個
該当なし	[M20] M20ｘ1.5	[スチール] S45C相当	S45C相当	1.5	±5	偏芯・偏角タイプ	18	ボディ・カバー：S45C\|コネクタ：S45C\|スプリング：SUS304−WPB\|座金：SUS304	ボディ・カバー：四三酸化鉄皮膜\|コネクタ：四三酸化鉄皮膜\|座金：窒化処理	10	1個
該当なし	[M22] M22ｘ1.5	[スチール] S45C相当	S45C相当	1.5	±5	偏芯・偏角タイプ	18	ボディ・カバー：S45C\|コネクタ：S45C\|スプリング：SUS304−WPB\|座金：SUS304	ボディ・カバー：四三酸化鉄皮膜\|コネクタ：四三酸化鉄皮膜\|座金：窒化処理	10	1個
耐食性・耐薬品 / 耐熱性	[M3] M3ｘ0.5	[ステンレス] SUS304	SUS304	0.5	±3	偏芯・偏角タイプ	0.019	ボディ・カバー：SUS304\|コネクタ：SUS440C\|スプリング：SUS304−WPB\|座金：SUS304	座金：窒化処理	10	1個
耐食性・耐薬品 / 耐熱性	[M4] M4ｘ0.7	[ステンレス] SUS304	SUS304	0.5	±3	偏芯・偏角タイプ	0.054	ボディ・カバー：SUS304\|コネクタ：SUS440C\|スプリング：SUS304−WPB\|座金：SUS304	座金：窒化処理	10	1個
耐食性・耐薬品 / 耐熱性	[M5] M5ｘ0.8	[ステンレス] SUS304	SUS304	0.5	±4	偏芯・偏角タイプ	0.15	ボディ・カバー：SUS304\|コネクタ：SUS440C\|スプリング：SUS304−WPB\|座金：SUS304	座金：窒化処理	10	1個
耐食性・耐薬品 / 耐熱性	[M6] M6ｘ1.0	[ステンレス] SUS304	SUS304	0.5	±4	偏芯・偏角タイプ	0.15	ボディ・カバー：SUS304\|コネクタ：SUS440C\|スプリング：SUS304−WPB\|座金：SUS304	座金：窒化処理	10	1個
耐食性・耐薬品 / 耐熱性	[M8] M8ｘ1.25	[ステンレス] SUS304	SUS304	0.5	±4	偏芯・偏角タイプ	1.1	ボディ・カバー：SUS304\|コネクタ：SUS440C\|スプリング：SUS304−WPB\|座金：SUS304	座金：窒化処理	10	1個
耐食性・耐薬品 / 耐熱性	[M10] M10ｘ1.25	[ステンレス] SUS304	SUS304	0.5	±4	偏芯・偏角タイプ	2.5	ボディ・カバー：SUS304\|コネクタ：SUS440C\|スプリング：SUS304−WPB\|座金：SUS304	座金：窒化処理	10	1個
耐食性・耐薬品 / 耐熱性	[M12] M12ｘ1.5	[ステンレス] SUS304	SUS304	1	±5	偏芯・偏角タイプ	4.4	ボディ・カバー：SUS304\|コネクタ：SUS440C\|スプリング：SUS304−WPB\|座金：SUS304	座金：窒化処理	10	1個
耐食性・耐薬品 / 耐熱性	[M12] M12ｘ1.25	[ステンレス] SUS304	SUS304	1	±5	偏芯・偏角タイプ	4.4	ボディ・カバー：SUS304\|コネクタ：SUS440C\|スプリング：SUS304−WPB\|座金：SUS304	座金：窒化処理	10	1個
耐食性・耐薬品 / 耐熱性	[M14] M14ｘ1.5	[ステンレス] SUS304	SUS304	1	±5	偏芯・偏角タイプ	6	ボディ・カバー：SUS304\|コネクタ：SUS440C\|スプリング：SUS304−WPB\|座金：SUS304	座金：窒化処理	10	1個
耐食性・耐薬品 / 耐熱性	[M16] M16ｘ1.5	[ステンレス] SUS304	SUS304	1.5	±5	偏芯・偏角タイプ	11	ボディ・カバー：SUS304\|コネクタ：SUS440C\|スプリング：SUS304−WPB\|座金：SUS304	座金：窒化処理	10	1個
耐食性・耐薬品 / 耐熱性	[M18] M18ｘ1.5	[ステンレス] SUS304	SUS304	1.5	±5	偏芯・偏角タイプ	11	ボディ・カバー：SUS304\|コネクタ：SUS440C\|スプリング：SUS304−WPB\|座金：SUS304	座金：窒化処理	10	1個
耐食性・耐薬品 / 耐熱性	[M20] M20ｘ1.5	[ステンレス] SUS304	SUS304	1.5	±5	偏芯・偏角タイプ	18	ボディ・カバー：SUS304\|コネクタ：SUS440C\|スプリング：SUS304−WPB\|座金：SUS304	座金：窒化処理	10	1個
耐食性・耐薬品 / 耐熱性	[M22] M22ｘ1.5	[ステンレス] SUS304	SUS304	1.5	±5	偏芯・偏角タイプ	18	ボディ・カバー：SUS304\|コネクタ：SUS440C\|スプリング：SUS304−WPB\|座金：SUS304	座金：窒化処理	10	1個
該当なし	[M5] M5ｘ0.8	[スチール] S45C相当	S45C相当	0.5	-	偏芯タイプ	0.15	ボディ・カバー：S45C\|コネクタ：S45C\|スプリング：SUS304−WPB\|座金：SUS304	ボディ・カバー：四三酸化鉄皮膜\|コネクタ：四三酸化鉄皮膜\|座金：窒化処理	10	1個
該当なし	[M6] M6ｘ1.0	[スチール] S45C相当	S45C相当	0.5	-	偏芯タイプ	0.15	ボディ・カバー：S45C\|コネクタ：S45C\|スプリング：SUS304−WPB\|座金：SUS304	ボディ・カバー：四三酸化鉄皮膜\|コネクタ：四三酸化鉄皮膜\|座金：窒化処理	10	1個
該当なし	[M8] M8ｘ1.25	[スチール] S45C相当	S45C相当	0.5	-	偏芯タイプ	1.1	ボディ・カバー：S45C\|コネクタ：S45C\|スプリング：SUS304−WPB\|座金：SUS304	ボディ・カバー：四三酸化鉄皮膜\|コネクタ：四三酸化鉄皮膜\|座金：窒化処理	10	1個
該当なし	[M10] M10ｘ1.25	[スチール] S45C相当	S45C相当	0.5	-	偏芯タイプ	2.5	ボディ・カバー：S45C\|コネクタ：S45C\|スプリング：SUS304−WPB\|座金：SUS304	ボディ・カバー：四三酸化鉄皮膜\|コネクタ：四三酸化鉄皮膜\|座金：窒化処理	10	1個
該当なし	[M14] M14	[スチール] S45C相当	S45C相当	0.75	-	偏芯タイプ	6	ボディ・カバー：S45C\|コネクタ：S45C\|スプリング：SUS304−WPB\|座金：SUS304	ボディ・カバー：四三酸化鉄皮膜\|コネクタ：四三酸化鉄皮膜\|座金：窒化処理	10	1個
該当なし	[M18] M18	[スチール] S45C相当	S45C相当	1	-	偏芯タイプ	11	ボディ・カバー：S45C\|コネクタ：S45C\|スプリング：SUS304−WPB\|座金：SUS304	ボディ・カバー：四三酸化鉄皮膜\|コネクタ：四三酸化鉄皮膜\|座金：窒化処理	10	1個
耐食性・耐薬品 / 耐熱性	[M5] M5ｘ0.8	[ステンレス] SUS304	SUS304	0.5	-	偏芯タイプ	0.15	ボディ・カバー：SUS304\|コネクタ：SUS420J2\|スプリング：SUS304−WPB\|座金：SUS304	座金：窒化処理	10	1個
耐食性・耐薬品 / 耐熱性	[M6] M6ｘ1.0	[ステンレス] SUS304	SUS304	0.5	-	偏芯タイプ	0.15	ボディ・カバー：SUS304\|コネクタ：SUS420J2\|スプリング：SUS304−WPB\|座金：SUS304	座金：窒化処理	10	1個
耐食性・耐薬品 / 耐熱性	[M8] M8ｘ1.25	[ステンレス] SUS304	SUS304	0.5	-	偏芯タイプ	1.1	ボディ・カバー：SUS304\|コネクタ：SUS420J2\|スプリング：SUS304−WPB\|座金：SUS304	座金：窒化処理	10	1個
耐食性・耐薬品 / 耐熱性	[M10] M10ｘ1.25	[ステンレス] SUS304	SUS304	0.5	-	偏芯タイプ	2.5	ボディ・カバー：SUS304\|コネクタ：SUS420J2\|スプリング：SUS304−WPB\|座金：SUS304	座金：窒化処理	10	1個
耐食性・耐薬品 / 耐熱性	[M14] M14	[ステンレス] SUS304	SUS304	0.75	-	偏芯タイプ	6	ボディ・カバー：SUS304\|コネクタ：SUS420J2\|スプリング：SUS304−WPB\|座金：SUS304	座金：窒化処理	10	1個
耐食性・耐薬品 / 耐熱性	[M18] M18	[ステンレス] SUS304	SUS304	1	-	偏芯タイプ	11	ボディ・カバー：SUS304\|コネクタ：SUS420J2\|スプリング：SUS304−WPB\|座金：SUS304	座金：窒化処理	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,910円 ( 3,201円 )	在庫品1日目当日出荷可能
2,910円 ( 3,201円 )	在庫品1日目当日出荷可能
3,260円 ( 3,586円 )	在庫品1日目当日出荷可能
3,310円 ( 3,641円 )	在庫品1日目当日出荷可能
4,790円 ( 5,269円 )	在庫品1日目当日出荷可能
5,360円 ( 5,896円 )	在庫品1日目当日出荷可能
5,870円 ( 6,457円 )	在庫品1日目当日出荷可能
5,870円 ( 6,457円 )	在庫品1日目当日出荷可能
6,210円 ( 6,831円 )	在庫品1日目当日出荷可能
7,690円 ( 8,459円 )	在庫品1日目当日出荷可能
7,690円 ( 8,459円 )	在庫品1日目当日出荷可能
8,510円 ( 9,361円 )	在庫品1日目当日出荷可能
8,510円 ( 9,361円 )	在庫品1日目当日出荷可能
5,050円 ( 5,555円 )	在庫品1日目当日出荷可能
5,050円 ( 5,555円 )	在庫品1日目当日出荷可能
5,660円 ( 6,226円 )	在庫品1日目当日出荷可能
5,710円 ( 6,281円 )	在庫品1日目当日出荷可能
7,140円 ( 7,854円 )	在庫品1日目当日出荷可能
9,080円 ( 9,988円 )	在庫品1日目当日出荷可能
10,340円 ( 11,374円 )	在庫品1日目当日出荷可能
10,340円 ( 11,374円 )	在庫品1日目当日出荷可能
11,430円 ( 12,573円 )	在庫品1日目当日出荷可能
13,490円 ( 14,839円 )	在庫品1日目当日出荷可能
13,490円 ( 14,839円 )	在庫品1日目当日出荷可能
14,500円 ( 15,950円 )	在庫品1日目当日出荷可能
14,500円 ( 15,950円 )	在庫品1日目当日出荷可能
2,380円 ( 2,618円 )	在庫品1日目当日出荷可能
2,490円 ( 2,739円 )	在庫品1日目当日出荷可能
4,170円 ( 4,587円 )	在庫品1日目当日出荷可能
4,730円 ( 5,203円 )	在庫品1日目当日出荷可能
5,040円 ( 5,544円 )	在庫品1日目当日出荷可能
6,990円 ( 7,689円 )	在庫品1日目当日出荷可能
4,080円 ( 4,488円 )	在庫品1日目当日出荷可能
4,190円 ( 4,609円 )	在庫品1日目当日出荷可能
6,070円 ( 6,677円 )	在庫品1日目当日出荷可能
6,950円 ( 7,645円 )	在庫品1日目当日出荷可能
8,380円 ( 9,218円 )	在庫品1日目当日出荷可能
10,920円 ( 12,012円 )	在庫品1日目当日出荷可能

基本情報

シリンダと被動作体との距離がなくても利用できるフローティングジョイントです。

ご注意

FJCXS,FJCMXS(SUS304材質)の規格追加サイズは2021/9/15から販売開始となります。
ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■フローティングジョイント −超短おねじ取付タイプ−めねじ（おねじシリンダ用）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	M−Pitch	FJX	FJXS
めねじタイプ FJX FJXS	M5−0.8	2,270	3,890
	M6−1.0	2,370	3,990
	M8−1.25	3,970	5,780
	M10−1.25	4,500	6,620
	M14−1.5	4,800	7,980
	M18−1.5	6,660	10,400

■フローティングジョイント −超短偏角機能付おねじ取付タイプ−めねじ（おねじシリンダ用）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	M－Pitch	FJCX	FJCXS
めねじタイプ FJCX FJCXS	M3−0.5	2,770	4,810
	M4−0.7	2,770	4,810
	M5−0.8	3,100	5,390
	M6−1.0	3,150	5,440
	M8−1.25	4,560	6,800
	M10−1.25	5,100	8,650
	M12−1.25	5,590	9,850
	M12−1.5	5,590	9,850
	M14−1.5	5,910	10,890
	M16−1.5	7,320	12,850
	M18−1.5	7,320	12,850
	M20−1.5	8,100	13,810
	M22−1.5	8,100	13,810

■数量スライド価格（[ ! ]1円未満切り捨て）こちら
●偏芯タイプ

数量区分	標準対応				個別対応
数量区分	小口				大口
数量	1〜9	10〜14	15〜19	20〜30	31～
値引率	基準単価	5％	10％	18％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
●偏芯・偏角タイプ

数量区分	標準対応			個別対応
数量区分	小口			大口
数　量	1～9	10～14	15～20	21～
値引率	通常	5%	10%	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

使用例

■従来品との比較図

■特長
1. シリンダと被動作体との間を短くできます。
2.許容偏芯量が大きく、芯ずれを吸収できます。
3.おねじ（めねじシリンダ用）の場合、強度上の安定のためにシリンダ側より、被動作体側のねじを大きくしています。（M1部）

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
フローティングジョイント　フランジ取付型
コネクタをフランジでしっかり固定できます。取付ねじ径を小さくしたコンパクトタイプもご用意しています。
ミスミ
フローティングジョイント　－スタンダ－ドめねじタイプ－
先端がおねじのシリンダロッドにつなげるコネクタ。安価な固定寸タイプです。
ミスミ
フローティングジョイント　簡易接続型　－【めねじ】　シリンダコネクタ　セパレ－トタイプ－
先端がおねじのシリンダロッドに取り付けることができるシリンダコネクタです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
