    先端連結ジョイント　めねじタイプ　

    先端連結ジョイント　めねじタイプ　
    chemSHERPA
    通常単価(税別)
    -
    税込単価
    -
    通常出荷日：3日目～5日目

    位置決めピン等とフローティングジョイント　Ｔ溝タイプを繋ぐジョイントです。

    • 洗浄品はこちらからご選定いただけます。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    よく一緒に見られています

    フローティングジョイント　－Ｔ溝タイプ－（貫通タイプ）　おねじ

    ミスミ

    フローティングジョイント　－Ｔ溝タイプ－（貫通タイプ）　おねじ
    通常価格(税別)： 1,080円 (税込価格：1,188円)

    通常出荷日：在庫品1日目

    よく一緒に見られています

    フローティングジョイント　－Ｔ溝タイプ－（インロータイプ）　めねじ

    ミスミ

    フローティングジョイント　－Ｔ溝タイプ－（インロータイプ）　めねじ
    通常価格(税別)： 1,080円 (税込価格：1,188円)

    通常出荷日：3 日目

    未確定：候補が18型番あります。
    • 単価(税別)
      -円
    • 合計(税別)
      -円
      (税込価格：-円)
    • 出荷日
      -
      (参考出荷日：-円)
    数量：

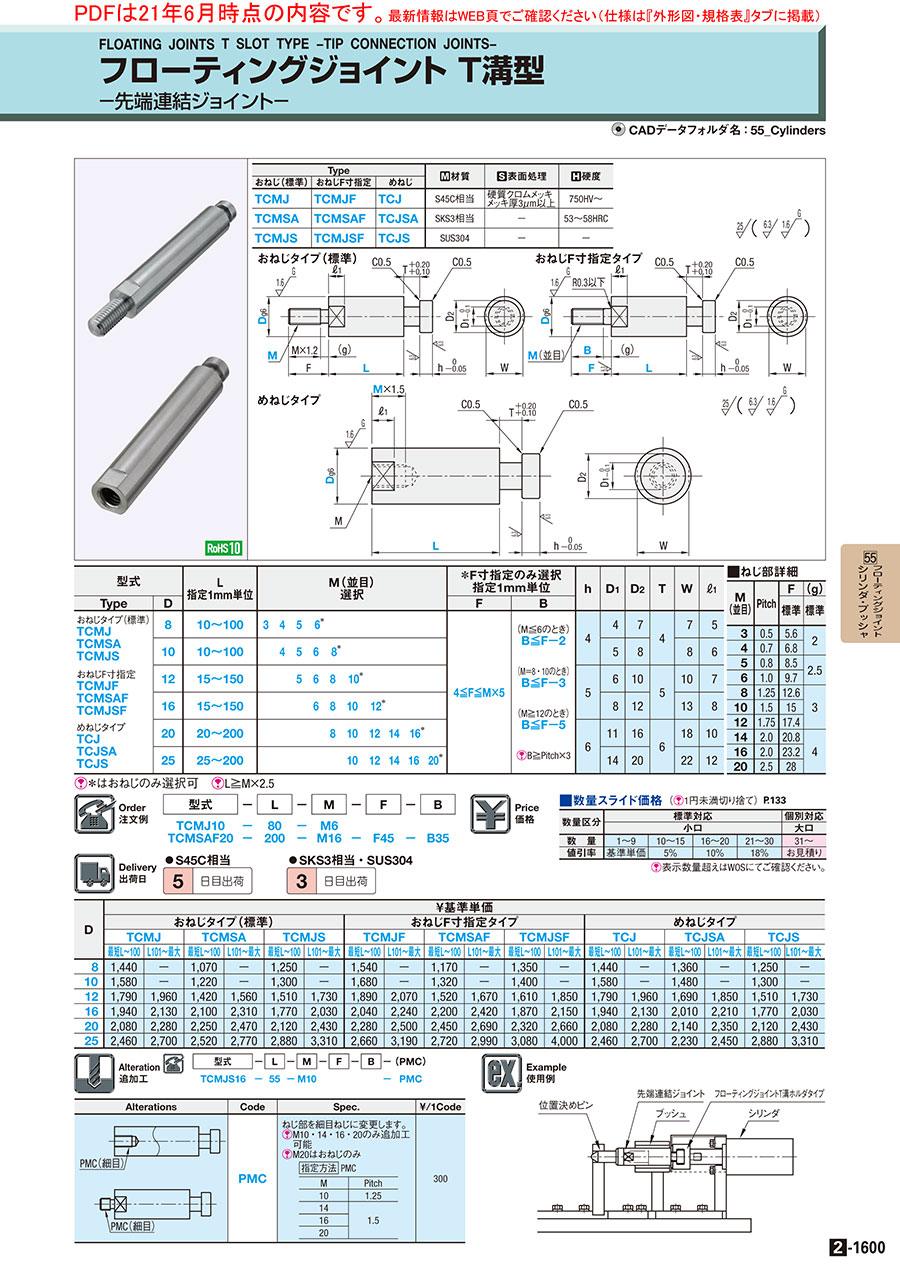

    外形図・規格表

    めねじタイプ

    [ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、面取り公差、めねじ深さは除く。
    めねじ[ M ]材質[ S ]表面処理[ H ]硬度
    TCJS45C相当硬質クロムメッキ
    メッキ厚3μm以上    		750HV〜
    TCJSASKS3相当−53〜58HRC
    TCJSSUS304−−

    規格表

    型式−L−M
    TCJ10
    		−
    		80
    		−
    		M6
    型式L
    指定1mm単位    		M(並目)
    選択    		hD1D2TWℓ1
    TypeD
    めねじタイプ
    TCJ
    TCJSA
    TCJS    		810〜100345447475
    1010〜100456458486
    1215〜15056856105107
    1615〜150681058125138
    2020〜20081012146111661810
    2525〜200101214166142062212
    [ ! ]L≧M×2.5

    追加工

    追加工
    コード    		細目ねじ変更適用条件指定例¥/1Code
    PMCねじ部を細目ねじに変更します。
    〈指定方法〉：PMC
    M　Pitch　
    101.25
    141.5
    16
    		[ ! ]M10・14・16のみ追加工可能TCJS16−55−M10−PMC300

    型番リスト

    表示件数
  • 1
    • 型番
    TCJ8-[10-100/1]-M[3,4,5]
    TCJ10-[10-100/1]-M[4,5,6]
    TCJ12-[15-150/1]-M[5,6,8]
    TCJ16-[15-150/1]-M[6,8,10]
    TCJ20-[20-200/1]-M[8,10,12,14]
    TCJ25-[25-200/1]-M[10,12,14,16]
    TCJS8-[10-100/1]-M[3,4,5]
    TCJS10-[10-100/1]-M[4,5,6]
    TCJS12-[15-150/1]-M[5,6,8]
    TCJS16-[15-150/1]-M[6,8,10]
    TCJS20-[20-200/1]-M[8,10,12,14]
    TCJS25-[25-200/1]-M[10,12,14,16]
    TCJSA8-[10-100/1]-M[3,4,5]
    TCJSA10-[10-100/1]-M[4,5,6]
    TCJSA12-[15-150/1]-M[5,6,8]
    TCJSA16-[15-150/1]-M[6,8,10]
    TCJSA20-[20-200/1]-M[8,10,12,14]
    TCJSA25-[25-200/1]-M[10,12,14,16]

    特性・用途

    本体 材質

    詳細材質

    適応シリンダロッドねじ径 D

    (φ)

    表面処理

    ネジ径選択（並目） [M]

    (mm)

    L

    (mm)

    材質証明書：材質

    材質証明書：表面処理

    		RoHS?最小発注数量
    該当なし
    [スチール] S45C相当
    S45C相当
    8
    硬質クロムメッキ
    3 ～ 5
    10 ～ 100
    S45C相当
    硬質クロムメッキ
    10
    1個
    該当なし
    [スチール] S45C相当
    S45C相当
    10
    硬質クロムメッキ
    4 ～ 6
    10 ～ 100
    S45C相当
    硬質クロムメッキ
    10
    1個
    該当なし
    [スチール] S45C相当
    S45C相当
    12
    硬質クロムメッキ
    5 ～ 8
    15 ～ 150
    S45C相当
    硬質クロムメッキ
    10
    1個
    該当なし
    [スチール] S45C相当
    S45C相当
    16
    硬質クロムメッキ
    6 ～ 10
    15 ～ 150
    S45C相当
    硬質クロムメッキ
    10
    1個
    該当なし
    [スチール] S45C相当
    S45C相当
    20
    硬質クロムメッキ
    8 ～ 14
    20 ～ 200
    S45C相当
    硬質クロムメッキ
    10
    1個
    該当なし
    [スチール] S45C相当
    S45C相当
    25
    硬質クロムメッキ
    10 ～ 16
    25 ～ 200
    S45C相当
    硬質クロムメッキ
    10
    1個
    耐食性・耐薬品 / 非磁性 / 耐熱性
    [ステンレス] SUS304
    SUS304
    8
    無し
    3 ～ 5
    10 ～ 100
    SUS304
    -
    10
    1個
    耐食性・耐薬品 / 非磁性 / 耐熱性
    [ステンレス] SUS304
    SUS304
    10
    無し
    4 ～ 6
    10 ～ 100
    SUS304
    -
    10
    1個
    耐食性・耐薬品 / 非磁性 / 耐熱性
    [ステンレス] SUS304
    SUS304
    12
    無し
    5 ～ 8
    15 ～ 150
    SUS304
    -
    10
    1個
    耐食性・耐薬品 / 非磁性 / 耐熱性
    [ステンレス] SUS304
    SUS304
    16
    無し
    6 ～ 10
    15 ～ 150
    SUS304
    -
    10
    1個
    耐食性・耐薬品 / 非磁性 / 耐熱性
    [ステンレス] SUS304
    SUS304
    20
    無し
    8 ～ 14
    20 ～ 200
    SUS304
    -
    10
    1個
    耐食性・耐薬品 / 非磁性 / 耐熱性
    [ステンレス] SUS304
    SUS304
    25
    無し
    10 ～ 16
    25 ～ 200
    SUS304
    -
    10
    1個
    該当なし
    [スチール] SKS3相当
    SKS3相当
    8
    無し
    3 ～ 5
    10 ～ 100
    SKS3相当
    -
    10
    1個
    該当なし
    [スチール] SKS3相当
    SKS3相当
    10
    無し
    4 ～ 6
    10 ～ 100
    SKS3相当
    -
    10
    1個
    該当なし
    [スチール] SKS3相当
    SKS3相当
    12
    無し
    5 ～ 8
    15 ～ 150
    SKS3相当
    -
    10
    1個
    該当なし
    [スチール] SKS3相当
    SKS3相当
    16
    無し
    6 ～ 10
    15 ～ 150
    SKS3相当
    -
    10
    1個
    該当なし
    [スチール] SKS3相当
    SKS3相当
    20
    無し
    8 ～ 14
    20 ～ 200
    SKS3相当
    -
    10
    1個
    該当なし
    [スチール] SKS3相当
    SKS3相当
    25
    無し
    10 ～ 16
    25 ～ 200
    SKS3相当
    -
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    クリーン洗浄・梱包済みでお届けします

    クリーン洗浄品とは

    -
    ( - )
    5日目

    -

    -
    ( - )
    5日目

    -

    -
    ( - )
    5日目

    -

    -
    ( - )
    5日目

    -

    -
    ( - )
    5日目

    -

    -
    ( - )
    5日目

    -

    -
    ( - )
    3日目

    SL-TCJS8

    -
    ( - )
    3日目

    SL-TCJS10

    -
    ( - )
    3日目

    SL-TCJS12

    -
    ( - )
    3日目

    SL-TCJS16

    -
    ( - )
    3日目

    SL-TCJS20

    -
    ( - )
    3日目

    SL-TCJS25

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

  • 1

    • 詳細情報

    基本情報

    位置決めピン等とフローティングジョイント　Ｔ溝タイプを繋ぐジョイントです。

    ご注意

    • 洗浄品はこちらからご選定いただけます。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格

    価格表

    ・下表の価格表は23年4月時点の情報になります。
    ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    D￥基準単価
    めねじタイプ
    TCJTCJSATCJS
    最短L〜100L101〜最大最短L〜100L101〜最大最短L〜100L101〜最大
    81,510－1,430－1,310－
    101,660－1,550－1,370－
    121,8802,0601,7701,9401,5901,820
    162,0402,2402,1102,3201,8602,130
    202,1802,3902,2502,4702,2302,550
    252,5802,8402,3402,5703,0203,480
    ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
    数量区分標準対応個別対応
    小口大口
    数 量1〜910〜1516〜2021〜3031～
    値引率基準単価5％10％18％お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。

    納期

    ●S45C相当
     5 日目出荷
    ●SKS3相当・SUS304
     3 日目出荷

    出荷日については、こちらをご覧ください。

    概要・仕様

    使用例

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
