フローティングジョイント　－Ｔ溝タイプ－（インロータイプ）　おねじ

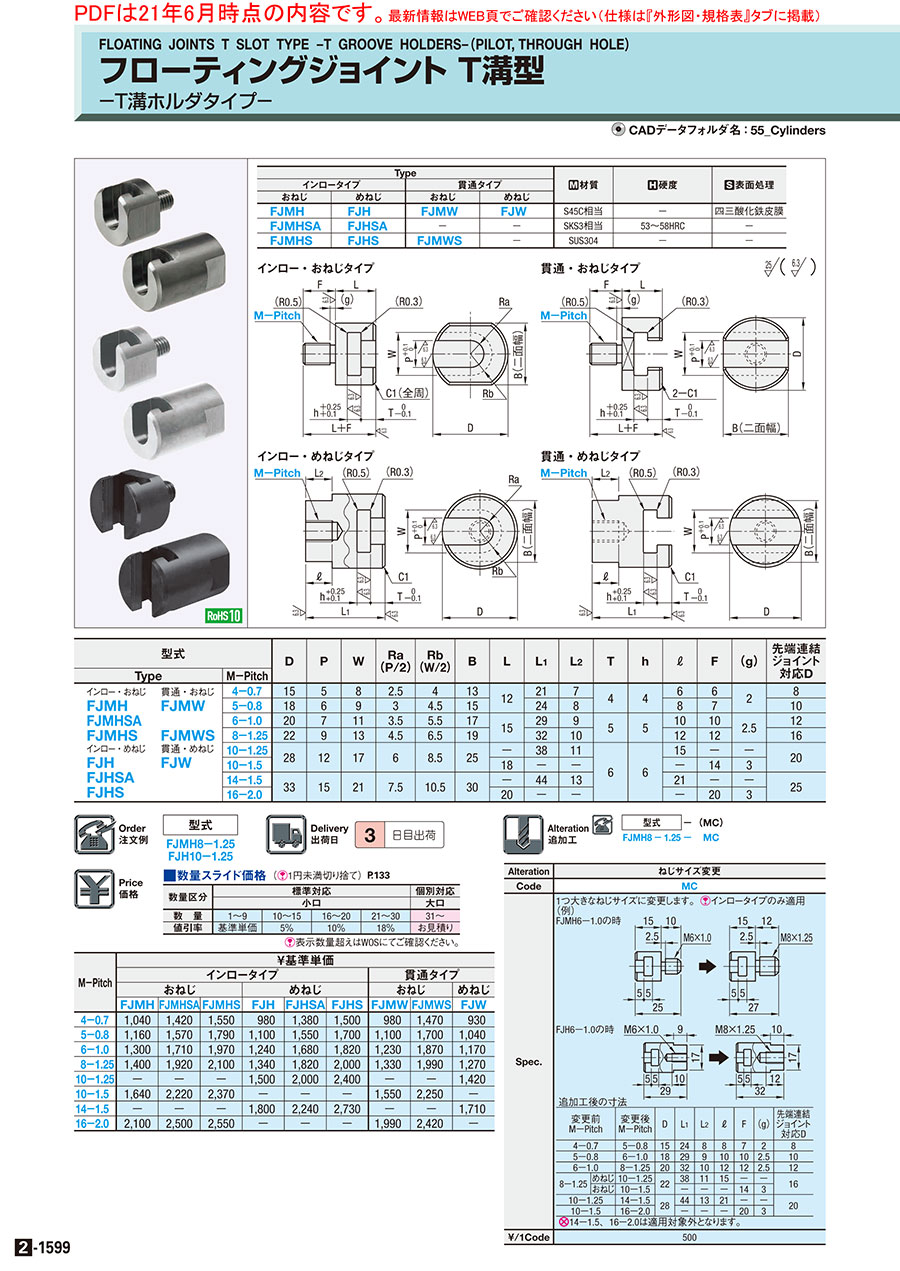

カタログ |P.2-1599

3.3

平均満足度3.3

この商品のレビューをみる（3件）

通常単価(税別): 1,140円～2,810円

税込単価: 1,254円～3,091円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

フローティングジョイント　－Ｔ溝タイプ－（貫通タイプ）　おねじ

通常価格(税別)： 1,080円 (税込価格：1,188円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

先端連結ジョイント　おねじタイプ

4.7

通常出荷日：3 日目～

T溝タイプのホルダで、接続部はおねじです。各種材質を取り揃えておりますので用途...

詳細情報を確認する

環境対応
RoHS対応（10物質）
種類
スロットイン形
単品セット
コネクタ単体
取付け面
なし
接続種類シリンダ側
おねじ
材質証明書
対象

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が18型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

インロー・おねじタイプ

[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、面取り公差、おねじ長さは除く。

Type	[ M ]材質	[ H ]硬度	[ S ]表面処理
インロータイプ
おねじ
FJMH	S45C相当	−	四三酸化鉄皮膜
FJMHSA	SKS3相当	53〜58HRC	−
FJMHS	SUS304	−	−

規格表

型式

FJMH8−1.25

型式		D	P	W	Ra (P/2)	Rb (W/2)	B	L	T	h	F	(g)	先端連結ジョイント対応D
Type	M−Pitch	D	P	W	Ra (P/2)	Rb (W/2)	B	L	T	h	F	(g)	先端連結ジョイント対応D
インロー・おねじ FJMH FJMHSA FJMHS	4−0.7	15	5	8	2.5	4	13	12	4	4	6	2	8
	5−0.8	18	6	9	3	4.5	15	12	4	4	7	2	10
	6−1.0	20	7	11	3.5	5.5	17	15	5	5	10	2.5	12
	8−1.25	22	9	13	4.5	6.5	19	15	5	5	12	2.5	16
	10−1.5	28	12	17	6	8.5	25	18	6	6	14	3	20
	16−2.0	33	15	21	7.5	10.5	30	20	6	6	20	3	25

追加工

追加工
コード

ねじサイズ変更

適用条件

指定例

¥/1Code

1つ大きなねじサイズに変更します。
（例）FJMH6−1.0の時

追加工後の寸法

変更前 M−Pitch	変更後 M−Pitch	D	F	(g)	先端連結ジョイント対応D
4−0.7	5−0.8	15	7	2	8
5−0.8	6−1.0	18	10	2.5	10
6−1.0	8−1.25	20	12	2.5	12
8−1.25	10−1.5	22	14	3	16
10−1.5	16−2.0	28	20	3	20

[ ! ]インロータイプのみ適用

[ NG ]16−2.0は適用除外となります。

FJMH8−1.25−MC

500

型番リスト

表示件数

型番

特性・用途	接続ねじ呼び	本体材質	詳細材質	表面処理	材質証明書：材質	材質証明書：表面処理	RoHS?	最小発注数量

該当なし	[M4] M4ｘ0.7	[スチール] S45C相当	S45C相当	四三酸化鉄皮膜	S45C相当	四三酸化鉄皮膜	10	1個
該当なし	[M5] M5ｘ0.8	[スチール] S45C相当	S45C相当	四三酸化鉄皮膜	S45C相当	四三酸化鉄皮膜	10	1個
該当なし	[M6] M6ｘ1.0	[スチール] S45C相当	S45C相当	四三酸化鉄皮膜	S45C相当	四三酸化鉄皮膜	10	1個
該当なし	[M8] M8ｘ1.25	[スチール] S45C相当	S45C相当	四三酸化鉄皮膜	S45C相当	四三酸化鉄皮膜	10	1個
該当なし	[M10] M10ｘ1.5	[スチール] S45C相当	S45C相当	四三酸化鉄皮膜	S45C相当	四三酸化鉄皮膜	10	1個
該当なし	[M16] M16	[スチール] S45C相当	S45C相当	四三酸化鉄皮膜	S45C相当	四三酸化鉄皮膜	10	1個
耐食性・耐薬品 / 非磁性 / 耐熱性	[M4] M4ｘ0.7	[ステンレス] SUS304	SUS304	無し	SUS304	-	10	1個
耐食性・耐薬品 / 非磁性 / 耐熱性	[M5] M5ｘ0.8	[ステンレス] SUS304	SUS304	無し	SUS304	-	10	1個
耐食性・耐薬品 / 非磁性 / 耐熱性	[M6] M6ｘ1.0	[ステンレス] SUS304	SUS304	無し	SUS304	-	10	1個
耐食性・耐薬品 / 非磁性 / 耐熱性	[M8] M8ｘ1.25	[ステンレス] SUS304	SUS304	無し	SUS304	-	10	1個
耐食性・耐薬品 / 非磁性 / 耐熱性	[M10] M10ｘ1.5	[ステンレス] SUS304	SUS304	無し	SUS304	-	10	1個
耐食性・耐薬品 / 非磁性 / 耐熱性	[M16] M16	[ステンレス] SUS304	SUS304	無し	SUS304	-	10	1個
該当なし	[M4] M4ｘ0.7	[スチール] SKS3相当	SKS3相当	無し	SKS3相当	-	10	1個
該当なし	[M5] M5ｘ0.8	[スチール] SKS3相当	SKS3相当	無し	SKS3相当	-	10	1個
該当なし	[M6] M6ｘ1.0	[スチール] SKS3相当	SKS3相当	無し	SKS3相当	-	10	1個
該当なし	[M8] M8ｘ1.25	[スチール] SKS3相当	SKS3相当	無し	SKS3相当	-	10	1個
該当なし	[M10] M10ｘ1.5	[スチール] SKS3相当	SKS3相当	無し	SKS3相当	-	10	1個
該当なし	[M16] M16	[スチール] SKS3相当	SKS3相当	無し	SKS3相当	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

1,140円 ( 1,254円 )	在庫品1日目当日出荷可能	-
1,280円 ( 1,408円 )	在庫品1日目当日出荷可能	-
1,440円 ( 1,584円 )	3日目	-
1,540円 ( 1,694円 )	在庫品1日目当日出荷可能	-
1,810円 ( 1,991円 )	3日目	-
2,320円 ( 2,552円 )	3日目	-
1,710円 ( 1,881円 )	3日目	SL-FJMHS4-0.7
1,970円 ( 2,167円 )	3日目	SL-FJMHS5-0.8
2,170円 ( 2,387円 )	3日目	SL-FJMHS6-1.0
2,320円 ( 2,552円 )	3日目	SL-FJMHS8-1.25
2,610円 ( 2,871円 )	3日目	SL-FJMHS10-1.5
2,810円 ( 3,091円 )	3日目	SL-FJMHS16-2.0
1,560円 ( 1,716円 )	3日目	-
1,730円 ( 1,903円 )	3日目	-
1,890円 ( 2,079円 )	3日目	-
2,120円 ( 2,332円 )	在庫品1日目当日出荷可能	-
2,450円 ( 2,695円 )	3日目	-
2,760円 ( 3,036円 )	3日目	-

基本情報

T溝タイプのホルダで、接続部はおねじです。各種材質を取り揃えておりますので用途に合わせてご選定が可能です。

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

M−Pitch	￥基準単価
	インロータイプ
	おねじ
	FJMH	FJMHSA	FJMHS
4−0.7	1,090	1,490	1,630
5−0.8	1,220	1,650	1,880
6−1.0	1,370	1,800	2,070
8−1.25	1,470	2,020	2,210
10−1.5	1,720	2,330	2,490
16−2.0	2,210	2,630	2,680

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数量	1〜9	10〜15	16〜20	21〜30	31～
値引率	基準単価	5％	10％	18％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
フローティングジョイント　フランジ取付型
コネクタをフランジでしっかり固定できます。取付ねじ径を小さくしたコンパクトタイプもご用意しています。
ミスミ
フローティングジョイント　－スタンダ－ドめねじタイプ－
先端がおねじのシリンダロッドにつなげるコネクタ。安価な固定寸タイプです。
ミスミ
フローティングジョイント　簡易接続型　－【めねじ】　シリンダコネクタ　セパレ－トタイプ－
先端がおねじのシリンダロッドに取り付けることができるシリンダコネクタです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
