ミスミ

ホルダ　－トップマウントフランジタイプ－

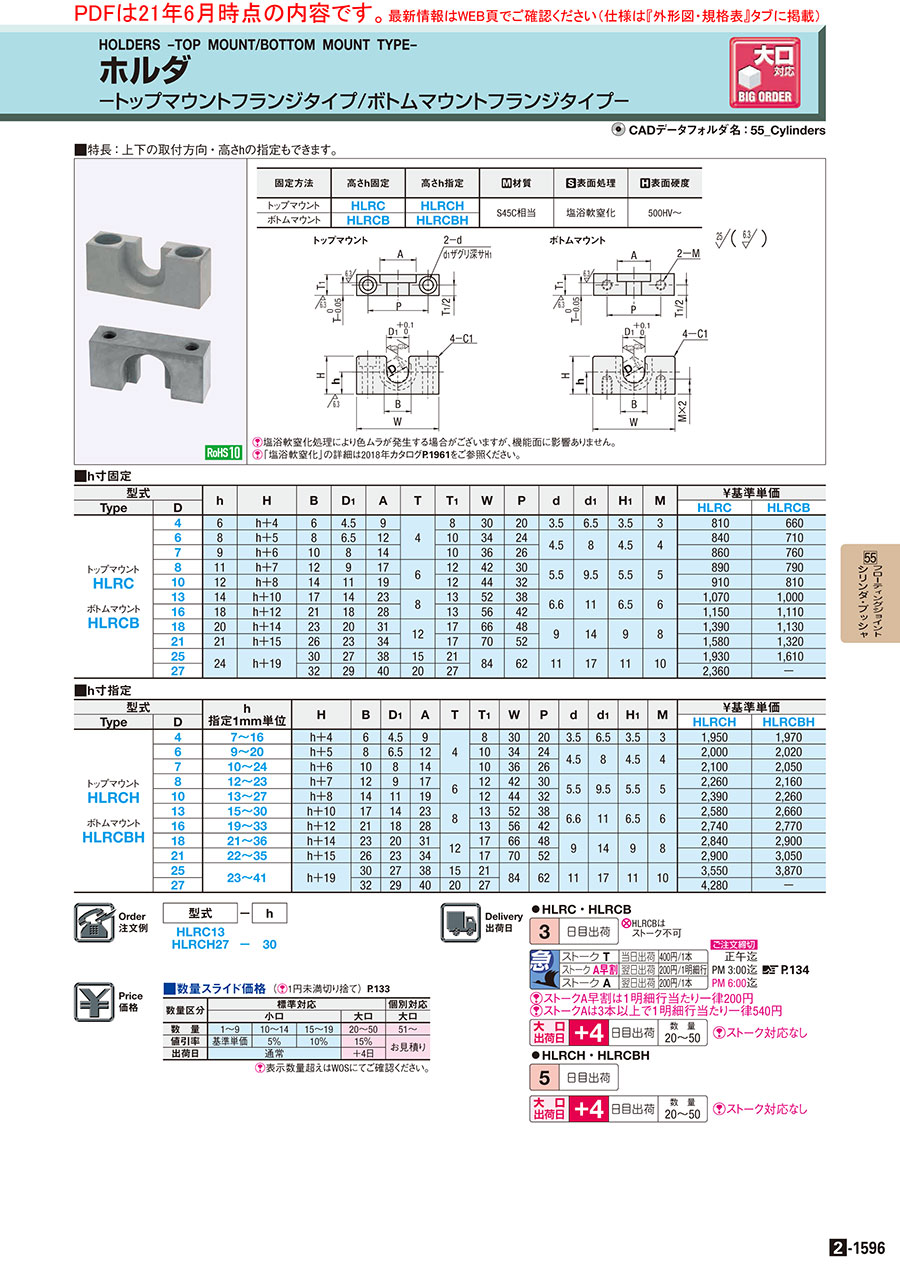

カタログ |P.2-1596

納期短縮

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

フローティングジョイント　－スタンダ－ドめねじタイプ－

4.3

通常価格(税別)： 580円 (税込価格：638円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

フローティングジョイント　－スタンダ－ドおねじタイプ－

4.3

通常価格(税別)： 610円 (税込価格：671円)

通常出荷日：在庫品1日目

安価なh寸固定タイプと、高さ寸法の指定が可能なh寸指定タイプがございます。他に...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
スロットイン形
単品セット
ホルダ単体
取付け面
正面取付け
本体材質
S45C相当
詳細材質
S45C相当
表面処理
塩浴軟窒化
材質証明書
対象
材質証明書：材質
S45C相当
材質証明書：表面処理
塩浴軟窒化

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が22型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

トップマウント

[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、面取り公差、W、T₁寸法は除く。

固定方法	高さh固定	高さh指定	[ M ]材質	[ S ]表面処理	[ H ]表面硬度
トップマウント	HLRC	HLRCH	S45C相当	塩浴軟窒化	500HV～

[ ! ]塩浴軟窒化処理により色ムラが発生する場合がございますが、機能面に影響ありません。
[ ! ]「塩浴軟窒化」の詳細はこちらをご参照ください。

規格表

型式	−	h
HLRC13 HLRCH27	−	30

■h寸固定

型式		h	H	B	D₁	A	T	T₁	W	P	d	d₁	H₁
Type	D	h	H	B	D₁	A	T	T₁	W	P	d	d₁	H₁
トップマウント HLRC	4	6	h＋4	6	4.5	9	4	8	30	20	3.5	6.5	3.5
	6	8	h＋5	8	6.5	12	4	10	34	24	4.5	8	4.5
	7	9	h＋6	10	8	14	4	10	36	26	4.5	8	4.5
	8	11	h＋7	12	9	17	6	12	42	30	5.5	9.5	5.5
	10	12	h＋8	14	11	19	6	12	44	32	5.5	9.5	5.5
	13	14	h＋10	17	14	23	8	13	52	38	6.6	11	6.5
	16	18	h＋12	21	18	28	8	13	56	42	6.6	11	6.5
	18	20	h＋14	23	20	31	12	17	66	48	9	14	9
	21	21	h＋15	26	23	34	12	17	70	52	9	14	9
	25	24	h＋19	30	27	38	15	21	84	62	11	17	11
	27	24	h＋19	32	29	40	20	27	84	62	11	17	11

■h寸指定

型式		h 指定1mm単位	H	B	D₁	A	T	T₁	W	P	d	d₁	H₁
Type	D	h 指定1mm単位	H	B	D₁	A	T	T₁	W	P	d	d₁	H₁
トップマウント HLRCH	4	7～16	h＋4	6	4.5	9	4	8	30	20	3.5	6.5	3.5
	6	9～20	h＋5	8	6.5	12	4	10	34	24	4.5	8	4.5
	7	10～24	h＋6	10	8	14	4	10	36	26	4.5	8	4.5
	8	12～23	h＋7	12	9	17	6	12	42	30	5.5	9.5	5.5
	10	13～27	h＋8	14	11	19	6	12	44	32	5.5	9.5	5.5
	13	15～30	h＋10	17	14	23	8	13	52	38	6.6	11	6.5
	16	19～33	h＋12	21	18	28	8	13	56	42	6.6	11	6.5
	18	21～36	h＋14	23	20	31	12	17	66	48	9	14	9
	21	22～35	h＋15	26	23	34	12	17	70	52	9	14	9
	25	23～41	h＋19	30	27	38	15	21	84	62	11	17	11
	27	23～41	h＋19	32	29	40	20	27	84	62	11	17	11

型番リスト

表示件数

型番

タイプ

適応シリンダロッドねじ径 D

(φ)

取付高さ h

(mm)

RoHS?

最小発注数量

h寸固定	4	6	10	1個
h寸固定	6	8	10	1個
h寸固定	7	9	10	1個
h寸固定	8	11	10	1個
h寸固定	10	12	10	1個
h寸固定	13	14	10	1個
h寸固定	16	18	10	1個
h寸固定	18	20	10	1個
h寸固定	21	21	10	1個
h寸固定	25	24	10	1個
h寸固定	27	24	10	1個
h寸指定	4	7 ～ 16	10	1個
h寸指定	6	9 ～ 20	10	1個
h寸指定	7	10 ～ 24	10	1個
h寸指定	8	12 ～ 23	10	1個
h寸指定	10	13 ～ 27	10	1個
h寸指定	13	15 ～ 30	10	1個
h寸指定	16	19 ～ 33	10	1個
h寸指定	18	21 ～ 36	10	1個
h寸指定	21	22 ～ 35	10	1個
h寸指定	25	23 ～ 41	10	1個
h寸指定	27	23 ～ 41	10	1個

通常単価(税別) (税込単価)	通常出荷日

890円 ( 979円 )	15日目
920円 ( 1,012円 )	15日目
950円 ( 1,045円 )	15日目
980円 ( 1,078円 )	15日目
1,010円 ( 1,111円 )	15日目
1,180円 ( 1,298円 )	15日目
1,270円 ( 1,397円 )	15日目
1,530円 ( 1,683円 )	15日目
1,740円 ( 1,914円 )	15日目
2,130円 ( 2,343円 )	15日目
2,600円 ( 2,860円 )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目

基本情報

安価なh寸固定タイプと、高さ寸法の指定が可能なh寸指定タイプがございます。他にボトムマウントタイプもございます

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■h寸固定
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	D	HLRC
トップマウント HLRC	4	850
	6	880
	7	900
	8	930
	10	960
	13	1,120
	16	1,210
	18	1,460
	21	1,660
	25	2,030
	27	2,480

■h寸指定
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	D	HLRCH
トップマウント HLRCH	4	2,050
	6	2,100
	7	2,210
	8	2,370
	10	2,510
	13	2,710
	16	2,880
	18	2,980
	21	3,050
	25	3,730
	27	4,490

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口			大口	大口
数量	1〜9	10〜14	15〜19	20〜50	51～
値引率	基準単価	5％	10％	15％	お見積り
出荷日	通常			＋4日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●HLRC

日目出荷

				ご注文締切
急	ストークT	当日出荷	400円/1本	正午迄	>>こちら
	ストークA早割	翌日出荷	200円/1明細行	PM 3:00迄
	ストークA	翌日出荷	200円/1本	PM 6:00迄

[ ! ]ストークA早割は1明細行当たり一律200円
[ ! ]ストークAは3本以上で1明細行当たり一律540円

大　口
出荷日

日目出荷

数量
20～50

[ ! ]ストーク対応なし

●HLRCH

日目出荷

大　口
出荷日

日目出荷

数量
20～50

[ ! ]ストーク対応なし

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
フローティングジョイント　フランジ取付型
コネクタをフランジでしっかり固定できます。取付ねじ径を小さくしたコンパクトタイプもご用意しています。
ミスミ
フローティングジョイント　－スタンダ－ドめねじタイプ－
先端がおねじのシリンダロッドにつなげるコネクタ。安価な固定寸タイプです。
ミスミ
フローティングジョイント　簡易接続型　－【めねじ】　シリンダコネクタ　セパレ－トタイプ－
先端がおねじのシリンダロッドに取り付けることができるシリンダコネクタです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
