    石英ガラスプレート丸　フリー指定タイプ

    石英ガラスプレート丸　フリー指定タイプ

    ご注意

    • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、　製作可否含めたお見積もりをお願いします。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    新素材・高機能材
    お求めの方はこちら
    商品リクエストも受付中

    無料設計アドオンソフト
    対象：SOLIDWORKS/
    iCAD SX/Inventor
    未確定：候補が4型番あります。
    数量：

    外形図・規格表

    外形図

    石英ガラスプレート丸　フリー指定タイプ:関連画像
    全周面取りC0.3〜1.0
    •T寸公差 ±0.3
    Type形状[ M ]材質耐熱温度
    連続使用最高使用
    FGLMS丸タイプ溶融透明石英ガラス900度1100度
    [ ! ]耐熱温度は使用条件等で大きく変わります。保証値ではありません。
    [ ! ]第一種、第二種圧力容器や高圧ガス特定設備には使用できません。
    [ ! ]本商品は研磨されておりません。また面粗度の規定はありません。

    製品仕様

    ■特長
    石英は水晶を酸水素炎で溶融したガラスで、純度が高く、気泡が少ないのが特長です。
    通常のガラス類(けい酸塩ガラス類)と比較して、光透過率が全波長にわたって非常に高いです。赤外線領域では、透過率及び透過範囲とも通常の
    ガラスより優れています。短波長の紫外領域では、より良好な透過性を示します。また、耐熱温度も連続使用で900度と耐熱性も優れます。
    半導体製造用治工具、理化学用機器類の材料として最適です。

    ■石英ガラスの特性

    ■光透過性（厚さ10㎜の場合）

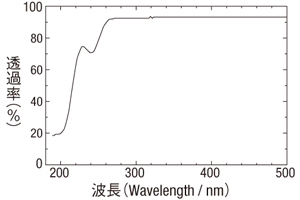

    紫外・可視スペクトル

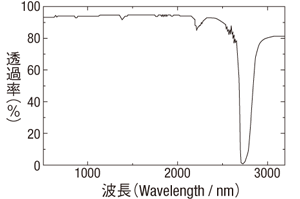

    可視・赤外スペクトル
    ■機械的特性
    項目単位石英ガラス
    連続使用温度℃900
    最高使用温度℃1100
    耐熱衝撃性℃－
    曲げ応力値N/mm250
    熱膨張係数×10－7/℃5.5
    純度%≧99.9
    OHppm200
    密度ｇ/cm32.2
    ビッカース硬度MPa7600～8900
    ヤング率GPa74
    剛性率GPa31
    ポアソン比 0.17
    曲げ強度MPa50
    圧縮強度MPa1130
    引っ張り強度MPa49
    ねじり強度MPa29

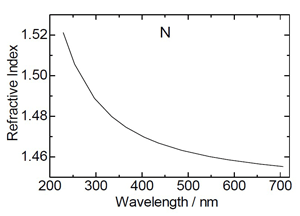

    ■屈折率（参考値）
    屈折率の波長依存性

    ＊記載の数値は代表値であり、保証値ではありません。使用環境により温度特性・強度が変わります。
    ＊第一種、第二種圧力容器や高圧ガス特定設備には使用できません。

    規格表

    型式−D
    FGLMS1−150
    ■丸タイプ
    型式指定1ｍｍ単位
    TypeＴD
    FGLMS
    (丸タイプ)    		120〜150
    220〜300
    320〜300
    520〜300
    [ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

    技術資料

    ■ガラス強度計算
    強度、圧力、板厚、受圧面積の4項目より求めたい値を導きます。

    ・圧力を求める計算式
    ・受圧面積を求める計算式
    ・板厚を求める計算式
    P ＝圧力（MPa）
    T ＝板厚（mm）
    σ＝曲げ応力値の1/10（N/mm2）
    A ＝受圧面積（cm2）
    応力
    MPa＝N/mm2
    1N＝10.2kgf/cm2
    1kgf/cm2＝9.8N
    圧力
    1kgf/cm2＝7.35×102mmHg（torr）＝1×104mmH2O

    関連リンク

    ガラスのラインナップ、特性、使用上のご注意
    規格外品サービスへのご案内
    特注お見積もりおよびご注文を承っております。
    製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

    ・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
    ・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
    ※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
    規格外品サービスによくある質問
    ※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。

    型番リスト

    表示件数
  • 1
    • 型番
    FGLMS1-[20-150/1]
    FGLMS2-[20-300/1]
    FGLMS3-[20-300/1]
    FGLMS5-[20-300/1]

    厚さ T

    (mm)

    外径D

    (mm)

    		RoHS?最小発注数量
    1
    20 ～ 150
    10
    1個
    2
    20 ～ 300
    10
    1個
    3
    20 ～ 300
    10
    1個
    5
    20 ～ 300
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
  • 1

    • 詳細情報

    基本情報

    【特長】・紫外線透過に優れる石英ガラスの円形プレートです。
    その他ガラスの円形プレートはこちらよりご選定ください。
    ■透明樹脂の円形プレートはこちらよりご選定ください。

    ご注意

    • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、　製作可否含めたお見積もりをお願いします。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格

    価格表

    ・下表の価格表は23年4月時点の情報になります。
    ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    型式￥基準単価
    D　指定1ｍｍ単位
    TypeT20〜100101〜150151〜200201〜250251〜300
    FGLMS119,59043,530−−−
    221,00044,10075,60092,590130,900
    321,69045,36077,70094,500133,630
    522,39046,05078,39095,190134,330
    ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
    数量区分標準対応個別対応
    小口大口
    数 量1〜45〜910〜2021～
    値引率基準単価5％10％お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。

    納期

     5 日目出荷

    出荷日については、こちらをご覧ください。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
