石英ガラスプレート角 フリー指定タイプ
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：5日目
【特長】・紫外線透過に優れる石英ガラス製プレート角 フリー指定タイプです。
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、 製作可否含めたお見積もりをお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表
外形図
[ ! ]A≧B
全周面取りC0.3〜1.0
•T寸公差 ±0.3
全周面取りC0.3〜1.0
•T寸公差 ±0.3
| Type | 形状 | [ M ]材質 | 耐熱温度 | |
| 連続使用 | 最高使用 | |||
| FGLKS | 角タイプ | 溶融透明石英ガラス | 900度 | 1100度 |
| [ ! ]耐熱温度は使用条件等で大きく変わります。保証値ではありません。 [ ! ]第一種、第二種圧力容器や高圧ガス特定設備には使用できません。 | ||||
製品仕様
■特長
石英は水晶を酸水素炎で溶融したガラスで、純度が高く、気泡が少ないのが特長です。
通常のガラス類(けい酸塩ガラス類)と比較して、光透過率が全波長にわたって非常に高いです。赤外線領域では、透過率及び透過範囲とも通常の
ガラスより優れています。短波長の紫外領域では、より良好な透過性を示します。また、耐熱温度も連続使用で900度と耐熱性も優れます。
半導体製造用治工具、理化学用機器類の材料として最適です。
石英は水晶を酸水素炎で溶融したガラスで、純度が高く、気泡が少ないのが特長です。
通常のガラス類(けい酸塩ガラス類)と比較して、光透過率が全波長にわたって非常に高いです。赤外線領域では、透過率及び透過範囲とも通常の
ガラスより優れています。短波長の紫外領域では、より良好な透過性を示します。また、耐熱温度も連続使用で900度と耐熱性も優れます。
半導体製造用治工具、理化学用機器類の材料として最適です。
■石英ガラスの特性
■光透過性（厚さ10㎜の場合）

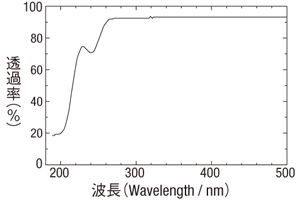

紫外・可視スペクトル

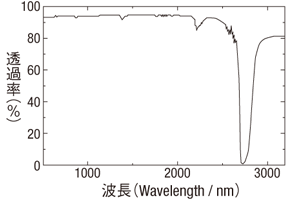

可視・赤外スペクトル
紫外・可視スペクトル
可視・赤外スペクトル
■機械的特性
| 項目 | 単位 | 石英ガラス |
| 連続使用温度 | ℃ | 900 |
| 最高使用温度 | ℃ | 1100 |
| 耐熱衝撃性 | ℃ | － |
| 曲げ応力値 | N/mm2 | 50 |
| 熱膨張係数 | ×10－7/℃ | 5.5 |
| 純度 | % | ≧99.9 |
| OH | ppm | 200 |
| 密度 | ｇ/cm3 | 2.2 |
| ビッカース硬度 | MPa | 7600～8900 |
| ヤング率 | GPa | 74 |
| 剛性率 | GPa | 31 |
| ポアソン比 | 0.17 | |
| 曲げ強度 | MPa | 50 |
| 圧縮強度 | MPa | 1130 |
| 引っ張り強度 | MPa | 49 |
| ねじり強度 | MPa | 29 |

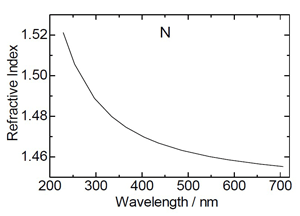

■屈折率（参考値）
屈折率の波長依存性
＊記載の数値は代表値であり、保証値ではありません。使用環境により温度特性・強度が変わります。
＊第一種、第二種圧力容器や高圧ガス特定設備には使用できません。
規格表
| 型式 | − | A | − | B |
| FGLKS2 | − | 200 | − | 154 |
■角タイプ
| 型式 | 指定1ｍｍ単位 | ||
| Type | T | A | B |
| FGLKS (角タイプ) | 1 | 20〜150 | 20〜150 |
| 2 | 20〜300 | 20〜300 | |
| 3 | 20〜300 | 20〜300 | |
| 5 | 20〜300 | 20〜300 | |
使用例
紫外線照射装置のカバーとして
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
追加工
| 型式 | − | A | − | B | − | （CR） |
| FGLKS2 | − | 200 | − | 180 | − | CR10 |
| Alterations | 4コーナーのR加工 |
 | |
| Code | CR |
| Spec. | コーナーをR加工します。 指定方法 CR10 R＝指定5mm単位 [ ! ]10≦A（B）－R（2R） [ ! ]5≦CR≦100 [ ! ]角タイプのみ適用 |
| ￥/1Code | 2000 |
技術資料
■ガラス強度計算
強度、圧力、板厚、受圧面積の4項目より求めたい値を導きます。
・圧力を求める計算式
・受圧面積を求める計算式
・板厚を求める計算式
P ＝圧力（MPa）
T ＝板厚（mm）
σ＝曲げ応力値の1/10（N/mm2）
A ＝受圧面積（cm2）
T ＝板厚（mm）
σ＝曲げ応力値の1/10（N/mm2）
A ＝受圧面積（cm2）
応力
MPa＝N/mm2
1N＝10.2kgf/cm2
1kgf/cm2＝9.8N
圧力
1kgf/cm2＝7.35×102mmHg（torr）＝1×104mmH2O
MPa＝N/mm2
1N＝10.2kgf/cm2
1kgf/cm2＝9.8N
圧力
1kgf/cm2＝7.35×102mmHg（torr）＝1×104mmH2O
関連リンク
規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
【特長】・紫外線透過に優れる石英ガラス製プレート角 フリー指定タイプです。
ご注意
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、 製作可否含めたお見積もりをお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | A 指定1mm単位 | ￥基準単価 | |||||
| Ｂ 指定1ｍｍ単位 | |||||||
| Type | T | 20〜100 | 101〜150 | 151〜200 | 201〜250 | 251〜300 | |
| FGLKS | 1 | 20〜50 | 12,180 | − | − | − | − |
| 51〜100 | 21,690 | − | − | − | − | ||
| 101〜150 | 31,350 | 45,360 | − | − | − | ||
| 2 | 20〜100 | 21,690 | − | − | − | − | |
| 101〜150 | 31,350 | 45,360 | − | − | − | ||
| 151〜200 | 41,010 | 59,360 | 77,700 | − | − | ||
| 201〜250 | 49,980 | 73,350 | 81,900 | 90,950 | − | ||
| 251〜300 | 60,200 | 81,900 | 87,680 | 108,150 | 128,630 | ||
| 3 | 20〜100 | 21,690 | − | − | − | − | |
| 101〜150 | 31,350 | 45,360 | − | − | − | ||
| 151〜200 | 41,010 | 59,360 | 77,700 | − | − | ||
| 201〜250 | 49,980 | 73,290 | 81,900 | 90,950 | − | ||
| 251〜300 | 60,200 | 81,900 | 87,680 | 108,150 | 128,630 | ||
| 5 | 20〜100 | 22,740 | − | − | − | − | |
| 101〜150 | 32,400 | 46,410 | − | − | − | ||
| 151〜200 | 42,060 | 60,410 | 78,750 | − | − | ||
| 201〜250 | 51,030 | 74,340 | 82,950 | 92,000 | − | ||
| 251〜300 | 61,250 | 82,950 | 88,730 | 109,200 | 129,680 | ||
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | ||
| 小口 | 大口 | |||
| 数 量 | 1〜4 | 5〜9 | 10〜20 | 21～ |
| 値引率 | 基準単価 | 5％ | 10％ | お見積り |
