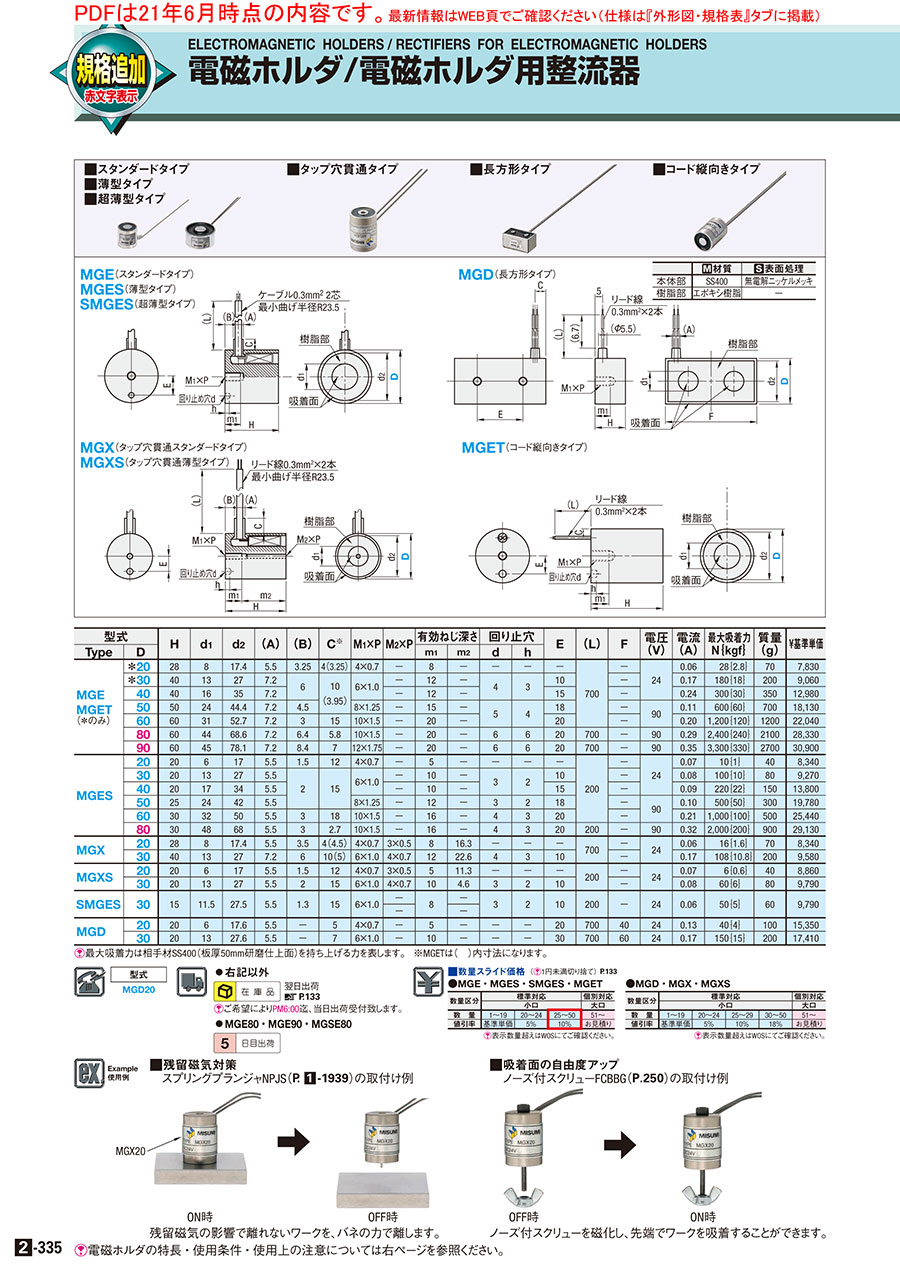

電磁ホルダ

MGE（スタンダードタイプ）
MGES（薄型タイプ）
SMGES（超薄型タイプ）

型式		H	d1	d2	(A)	(B)	C	M1×P	有効ねじ深さ	回り止穴		E	(L)	電圧 (V)	電流 (A)	最大吸着力 N｛kgf｝	質量 (g)
Type	D								m1	d	h
MGE	20	28	8	17.4	5.5	3.25	4	4×0.7	8	−	−	−	700	24	0.06	28｛2.8｝	70
	30	40	13	27	7.2	6	10	6×1.0	12	4	3	10	700	24	0.17	180｛18｝	200
	40	40	16	35	7.2	6	10	6×1.0	12	4	3	15	700	24	0.24	300｛30｝	350
	50	50	24	44.4	7.2	4.5	10	8×1.25	15	5	4	18	700	90	0.11	600｛60｝	700
	60	60	31	52.7	7.2	3	15	10×1.5	20	5	4	20	700	90	0.20	1,200｛120｝	1200
	80	60	44	68.6	7.2	6.4	5.8	10×1.5	20	6	6	20	700	90	0.29	2,400｛240｝	2100
	90	60	45	78.1	7.2	8.4	7	12×1.75	20	6	6	20	700	90	0.35	3,300｛330｝	2700
MGES	20	20	6	17	5.5	1.5	12	4×0.7	5	−	−	−	200	24	0.07	10｛1｝	40
	30	20	13	27	5.5	2	15	6×1.0	10	3	2	10	200	24	0.08	100｛10｝	80
	40	20	17	34	5.5	2	15	6×1.0	10	3	2	15	200	24	0.09	220｛22｝	150
	50	25	24	42	5.5	2	15	8×1.25	12	3	2	18	200	90	0.10	500｛50｝	300
	60	30	32	50	5.5	3	18	10×1.5	16	4	3	20	200	90	0.21	1,000｛100｝	500
	80	30	48	68	5.5	3	2.7	10×1.5	16	4	3	20	200	90	0.32	2,000｛200｝	900
SMGES	30	15	11.5	27.5	5.5	1.3	15	6×1.0	8	3	2	10	200	24	0.06	50｛5｝	60

[ ! ]最大吸着力は相手材SS400（板厚50mm研磨仕上面）を持ち上げる力を表します。
[ ! ]交流電源からの入力を直流に整流し電磁ホルダに供給するには対応する電圧の［電磁ホルダ用整流器］のご使用を推奨しております。
その他の電源をご使用の場合、動作保証対象外となります。
[ ! ]極性はありません。（どちらに繋いでも吸着力は変わりません）

電磁ホルダの特長・使用条件・使用上の注意
■特長
●工業用ロボットの把持部などに使い、小加工物の吸着運搬に使用します。
●磁力のON/OFFとその遠隔操作に電気的制御が応用できます。
●電源として整流器が必要です。対応する電圧の整流器を選択ください。
　（適合整流器：MGEC）

■使用条件
●設置場所：屋内（周囲温度：－10～40℃）
●吸着物の表面状態：平坦（突起物・穴などがない状態）
　＊ホルダ全面吸着にてご使用ください。
●使用定格：連続（100％ED）

■使用上の注意
●電磁ホルダの吸着力は使用条件により大幅に減少します。

• ①板厚 ：板厚が薄いほど吸着力は減少します。
• ②空隙 ：マグネット吸着面と吸着物の空隙が大きくなるほど吸着力は減少します。
• ③材質 ：吸着力の表示はSS400を基準としています。
• ④吸着物の表面 ：吸着物の表面粗度が粗いほど吸着力は減少します。
• ⑤コイル発熱 ：通電時のコイル発熱により吸着力は減少します。減少率は約10～20％（目安）です。

●最大吸着力は相手材SS400（板厚50mm研磨仕上面）を持ち上げる力を表します。
●通電のOFFだけでは残留磁気が残ります。

[ ! ]吸着力の飽和状態を示す参考グラフです。最大吸着力（N）まで使用可能です。
[ ! ]板厚特性は相手材（SS400、研磨仕上面）の板厚と吸着力の、空隙特性は相手材と吸着面との空隙の関係を表します。
