マグネット　皿ボルト止めホルダ付

マグネット　皿ボルト止めホルダ付
通常単価(税別)
770円～5,150円
税込単価
847円～5,665円

マグネットとホルダを組合せることでマグネットを保護できます。

詳細情報を確認する
  • 形状
    角型穴付　ホルダあり
  • マグネット種類（材質）
    ネオジム磁石
  • ホルダ材質
    SS400相当
  • ホルダ表面処理
    ニッケルメッキ
  • 磁石表面処理
    ニッケルメッキ
  • 磁極(表)
    N
  • 材質証明書
    対象
  • 材質証明書：材質
    ホルダ：SS400相当|磁石：ネオジム磁石
  • 材質証明書：表面処理
    ホルダ：ニッケルメッキ|磁石：ニッケルメッキ

ご注意

  • 該当ページにおいて中国のレアアース輸出規制に伴い一部製品で調達が長納期化しております。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor
未確定：候補が16型番あります。
数量：

外形図・規格表



外形図

HXCS
（正方形タイプ）

HXCR
（長方形タイプ）

マグネット　皿ボルト止めホルダ付:関連画像
Type  耐熱温度磁極
正方形タイプ長方形タイプ[ M ]材質[ S ]表面処理[ M ]材質[ S ]表面処理表裏
HXCSHXCRSS400相当ニッケルメッキネオジム磁石ニッケルメッキ80℃NS

[ A ]付属品：ステンレス皿ボルト （SUS304）
HXCS：１本　、　HXCR：２本


規格表

型式
HXCS10
[ ! ]マグネットが割れやすいため、お取扱いに注意が必要です。>>こちらの締付トルク（参考値）をご参照ください。
型式Td1Hd2d3tBP付属品(ステンレス皿ボルト)吸着力 N｛kgf｝表面磁束密度
TypeAHXCSHXCRピッチHXCSHXCRガウス［G］
M(並目)－長さM(並目)－長さ
(正方形タイプ)
HXCS

(長方形タイプ)
HXCR		846.43.25.53.00.6158M2.5－8×1本M2.5－8×2本0.457.8｛0.8｝17.6｛1.8｝4000～4300
105846.53.50.82010M3－10×1本M3－10×2本0.519.6｛2.0｝39.2｛4.0｝4200～4700
1269.64.86.53.51.02512M3－10×1本M3－10×2本0.529.4｛3.0｝68.6｛7.0｝4200～4700
15612.64.894.81.03015M4－12×1本M4－12×2本0.749.0｛5.0｝98.1｛10.0｝4200～4700
20717.25.6115.81.24020M5－15×1本M5－15×2本0.8127.5｛13.0｝230.5｛23.5｝4200～4700
25821.26.2137.01.65030M6－16×1本M6－16×2本1.0181.4｛18.5｝294.2｛30.0｝4200～4700
28824.26.2137.01.65030M6－16×1本M6－16×2本1.0208.9｛21.3｝327.1｛33.3｝4200～4700
30826.26.2137.01.65030M6－16×1本M6－16×2本1.0236.2｛24.1｝363.4｛37.0｝4200～4700
[ ! ]吸着力・表面磁束密度は参考値です。
[ ! ]商品特性上、多少のカケがある場合がございますが磁力に影響はございません。

型番リスト

表示件数
  • 1
    • 型番
    HXCR8
    HXCR10
    HXCR12
    HXCR15
    HXCR20
    HXCR25
    HXCR28
    HXCR30
    HXCS8
    注文停止中
    HXCS10
    HXCS12
    HXCS15
    HXCS20
    HXCS25
    HXCS28
    HXCS30

    幅 A

    (mm)

    長さ B

    (mm)

    吸着力（範囲選択）

    (N)

    吸着力（数値指定）

    (N)

    		RoHS?最小発注数量
    8
    15
    10.1～20.0
    17.6
    10
    1個
    10
    20
    30.1～40.0
    39.2
    10
    1個
    12
    25
    60.1～70.0
    68.6
    10
    1個
    15
    30
    90.1～100.0
    98.1
    10
    1個
    20
    40
    100.1～
    230.5
    10
    1個
    25
    50
    100.1～
    294.2
    10
    1個
    28
    50
    100.1～
    327.1
    10
    1個
    30
    50
    100.1～
    363.4
    10
    1個
    8
    8
    ～10.0
    7.8
    10
    1個
    10
    10
    10.1～20.0
    19.6
    10
    1個
    12
    12
    20.1～30.0
    29.4
    10
    1個
    15
    15
    40.1～50.0
    49.0
    10
    1個
    20
    20
    100.1～
    127.5
    10
    1個
    25
    25
    100.1～
    181.4
    10
    1個
    28
    28
    100.1～
    208.9
    10
    1個
    30
    30
    100.1～
    236.2
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,730円
    ( 1,903円 )
    在庫品1日目当日出荷可能
    1,730円
    ( 1,903円 )
    在庫品1日目当日出荷可能
    1,760円
    ( 1,936円 )
    在庫品1日目当日出荷可能
    1,770円
    ( 1,947円 )
    在庫品1日目当日出荷可能
    3,020円
    ( 3,322円 )
    在庫品1日目当日出荷可能
    5,150円
    ( 5,665円 )
    在庫品1日目当日出荷可能
    5,150円
    ( 5,665円 )
    在庫品1日目当日出荷可能
    5,150円
    ( 5,665円 )
    在庫品1日目当日出荷可能
    770円
    ( 847円 )
    在庫品1日目当日出荷可能
    770円
    ( 847円 )
    在庫品1日目当日出荷可能
    800円
    ( 880円 )
    在庫品1日目当日出荷可能
    810円
    ( 891円 )
    在庫品1日目当日出荷可能
    1,220円
    ( 1,342円 )
    在庫品1日目当日出荷可能
    1,880円
    ( 2,068円 )
    在庫品1日目当日出荷可能
    2,820円
    ( 3,102円 )
    在庫品1日目当日出荷可能
    2,820円
    ( 3,102円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    マグネットとホルダを組合せることでマグネットを保護できます。

    ご注意

    • 該当ページにおいて中国のレアアース輸出規制に伴い一部製品で調達が長納期化しております。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格



    価格表

    ・下表の価格表は23年4月時点の情報になります。
    ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    型式￥基準単価
    TypeAHXCSHXCR
    (正方形タイプ)
    HXCS
    (長方形タイプ)
    HXCR    		87701,730
    107701,730
    128001,760
    158101,770
    201,2203,020
    251,8805,150
    282,8205,150
    302,8205,150
    ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
    数量区分標準対応個別対応
    小口大口
    数 量1〜910〜1920〜5051～
    値引率基準単価5％10％お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。


    納期

    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。


    出荷日については、こちらをご覧ください。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

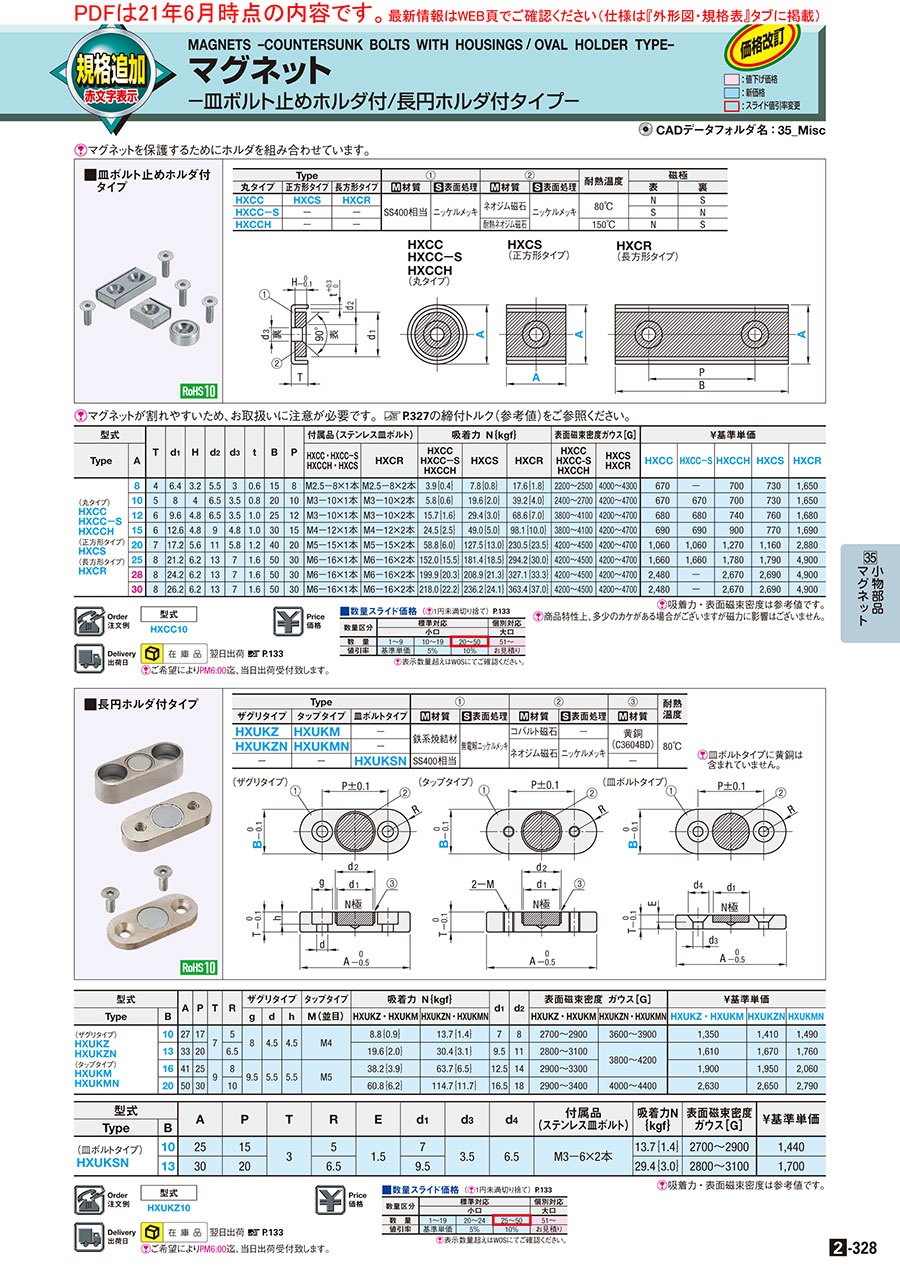

    2-328
