ノーズ付スクリュー 六角穴付止めねじタイプ
- 環境対応
- RoHS対応（10物質）
- ねじ山種類
- メートル並目
- ねじ種類
- 全ねじ
- 販売単位
- バラ(1個から購入可能)
- 取付穴形状
- 六角穴
- 基本形状
- 止めねじ
- 追加形状
- 標準
- 材質証明書
- 対象
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

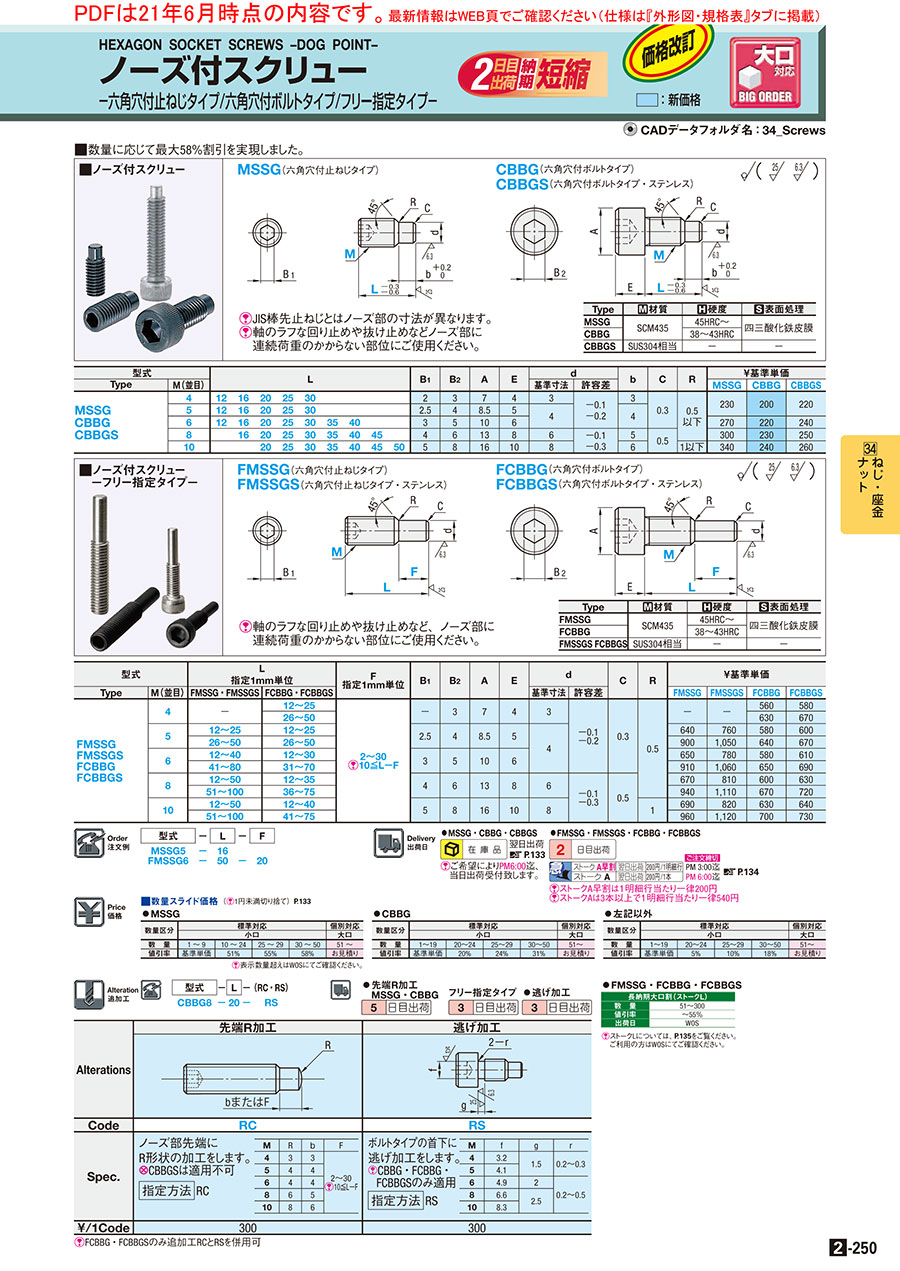

外形図・規格表
・L寸選択
MSSG(六角穴付止ねじタイプ)
・L寸指定
FMSSG(六角穴付止ねじタイプ)
FMSSGS(六角穴付止ねじタイプ・ステンレス)
[ ! ]JIS棒先止ねじとはノーズ部の寸法が異なります。
[ ! ]軸のラフな回り止めや抜け止めなどノーズ部に連続荷重のかからない部位にご使用ください。
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、面取り公差、角度寸法公差は除く。
| Type | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | |
| L寸選択 | MSSG | SCM435 | 45HRC〜 | 四三酸化鉄皮膜 |
| L寸指定 | FMSSG | SCM435 | 45HRC〜 | 四三酸化鉄皮膜 |
| FMSSGS | SUS304相当 | − | − | |
規格表
| 型式 | − | L | − | F |
| MSSG5 FMSSG6 | − − | 16 50 | − | 20 |
| 型式 | L | B1 | d | b | C | R | ||||||||||
| Type | M(並目) | 基準寸法 | 許容差 | |||||||||||||
| MSSG | 4 | 12 | 16 | 20 | 25 | 30 | 2 | 3 | －0.1 －0.2 | 3 | 0.3 | 0.5 | ||||
| 5 | 12 | 16 | 20 | 25 | 30 | 2.5 | 4 | －0.1 －0.2 | 4 | 0.3 | 0.5 | |||||
| 6 | 12 | 16 | 20 | 25 | 30 | 35 | 40 | 3 | 4 | －0.1 －0.2 | 4 | 0.3 | 0.5 | |||
| 8 | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 4 | 6 | －0.1 －0.3 | 5 | 0.5 | 0.5 | |||
| 10 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 5 | 8 | －0.1 －0.3 | 6 | 0.5 | 1 | |||
| 型式 | L | F 指定1mm単位 | B1 | d | C | R | ||
| Type | M(並目) | 指定1mm単位 | 基準寸法 | 許容差 | ||||
| FMSSG FMSSGS | 5 | 12〜25 | 2〜30 [ ! ]10≦L−F | 2.5 | 4 | －0.1 －0.2 | 0.3 | 0.5 |
| 26〜50 | 2.5 | 4 | －0.1 －0.2 | 0.3 | 0.5 | |||
| 6 | 12〜40 | 3 | 4 | －0.1 －0.2 | 0.3 | 0.5 | ||
| 41〜80 | 3 | 4 | －0.1 －0.2 | 0.3 | 0.5 | |||
| 8 | 12〜50 | 4 | 6 | －0.1 －0.3 | 0.5 | 0.5 | ||
| 51〜100 | 4 | 6 | －0.1 －0.3 | 0.5 | 0.5 | |||
| 10 | 12〜50 | 5 | 8 | －0.1 －0.3 | 0.5 | 1 | ||
| 51〜100 | 5 | 8 | －0.1 －0.3 | 0.5 | 1 | |||
追加工
| 型式 | − | L | − | (RC・RS) |
| MSSG8 | − | 20 | − | RS |
●先端R加工
| 5 | 日目出荷 |
| 3 | 日目出荷 |
| Alterations | 先端R加工 | ||||||||||||||||||||
 | |||||||||||||||||||||
| Code | RC | ||||||||||||||||||||
| Spec. | ノーズ部先端に R形状の加工をします。 [ NG ]CBBGSは適用不可 指定方法 RC
| ||||||||||||||||||||
| ￥/1Code | 300 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
- |
540円 ( 594円 ) | 5日目 |
- |
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
- |
540円 ( 594円 ) | 5日目 |
- |
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
- |
540円 ( 594円 ) | 5日目 |
- |
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
- |
540円 ( 594円 ) | 5日目 |
- |
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
- |
540円 ( 594円 ) | 5日目 |
- |
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
- |
540円 ( 594円 ) | 5日目 |
- |
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
- |
540円 ( 594円 ) | 5日目 |
- |
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
- |
540円 ( 594円 ) | 5日目 |
- |
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
- |
540円 ( 594円 ) | 5日目 |
- |
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
- |
540円 ( 594円 ) | 5日目 |
- |
280円 ( 308円 ) | 在庫品1日目当日出荷可能 |
- |
580円 ( 638円 ) | 5日目 |
- |
280円 ( 308円 ) | 在庫品1日目当日出荷可能 |
- |
580円 ( 638円 ) | 5日目 |
- |
280円 ( 308円 ) | 在庫品1日目当日出荷可能 |
- |
580円 ( 638円 ) | 5日目 |
- |
280円 ( 308円 ) | 在庫品1日目当日出荷可能 |
- |
580円 ( 638円 ) | 5日目 |
- |
280円 ( 308円 ) | 在庫品1日目当日出荷可能 |
- |
580円 ( 638円 ) | 5日目 |
- |
280円 ( 308円 ) | 在庫品1日目当日出荷可能 |
- |
580円 ( 638円 ) | 5日目 |
- |
280円 ( 308円 ) | 在庫品1日目当日出荷可能 |
- |
580円 ( 638円 ) | 5日目 |
- |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
- |
620円 ( 682円 ) | 5日目 |
- |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
- |
620円 ( 682円 ) | 5日目 |
- |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
- |
620円 ( 682円 ) | 5日目 |
- |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
- |
620円 ( 682円 ) | 5日目 |
- |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
- |
620円 ( 682円 ) | 5日目 |
- |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
- |
620円 ( 682円 ) | 5日目 |
- |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
- |
620円 ( 682円 ) | 5日目 |
- |
360円 ( 396円 ) | 在庫品1日目当日出荷可能 |
- |
660円 ( 726円 ) | 5日目 |
- |
360円 ( 396円 ) | 在庫品1日目当日出荷可能 |
- |
660円 ( 726円 ) | 5日目 |
- |
詳細情報
基本情報
【特徴】
使用用途に合わせてL寸指定可能。
【関連商品】
新商品 緩み防止処理付きボルト-接着タイプ-の取り扱いを開始いたしました！
商品ページへ
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | |
| Type | M(並目) | MSSG |
| MSSG | 4 | 240 |
| 5 | 240 | |
| 6 | 280 | |
| 8 | 320 | |
| 10 | 360 | |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L | ￥基準単価 | ||
| Type | M(並目) | 指定1mm単位 | FMSSG | FMSSGS |
| FMSSG FMSSGS | 5 | 12〜25 | 670 | 800 |
| 26〜50 | 950 | 1,100 | ||
| 6 | 12〜40 | 680 | 820 | |
| 41〜80 | 960 | 1,110 | ||
| 8 | 12〜50 | 700 | 850 | |
| 51〜100 | 990 | 1,170 | ||
| 10 | 12〜50 | 720 | 860 | |
| 51〜100 | 1,010 | 1,180 | ||
◦MSSG
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1〜19 | 20〜24 | 25〜29 | 30〜50 | 51～ |
| 値引率 | 基準単価 | 51％ | 55％ | 58％ | お見積り |
◦上記以外
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1～19 | 20～24 | 25～29 | 30～50 | 51～ |
| 値引率 | 基準単価 | 5% | 10% | 18% | お見積り |
概要・仕様
仕様・概要
[ ! ]軸のラフな回り止めや抜け止めなどノーズ部に連続荷重のかからない部位にご使用ください。
