段付ボルト　十字穴タイプ

カタログ |P.2-240

平均満足度5.0

この商品のレビューをみる（3件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

段付ボルト

4.4

通常価格(税別)： 407円 (税込価格：448円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

段付ボルト　極低頭タイプ・低頭タイプ

4.4

通常出荷日：3 日目

【規格拡張】材質 SUS304 を追加しました。材質による外観の違いはこちら【...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
ねじ山種類
メートル並目
詳細形状
ボタン
取付穴形状
十字穴
基本形状
段付
販売単位
バラ(1個から購入可能)
材質証明書
対象

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が24型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

• 十字穴タイプ

指示無き寸法公差

寸法区分		公差 (㎜)
を超え	以下	公差 (㎜)
0.5	3	±0.1
3	6	±0.1
6	30	±0.2
30	120	±0.3

[ ! ]JIS B 0405ｍ級(中級)に準拠。

十字穴タイプ	[ M ]材質	[ S ]表面処理
DBJB	S45C	四三酸化鉄皮膜
DBJM	S45C	無電解ニッケルメッキ
DBJS	SUS303	―
DBJSY	SUS304	―

規格表

型式	−	L	−	F
DBJS6	−	3	−	10

参考引張破断荷重（N）※S45C ねじ部の強度

	十字穴
M3	1950
M5	4630

※上記は参考値であり、保証値ではありません。

■十字穴タイプ

型式		指定1mm単位		E	D	A	ℓ
Type	M(並目)	L	F	E	D	A	ℓ
DBJB DBJM DBJS DBJSY	3	1〜20	3〜6	2.8	5	8	1
	4		4〜8	3.5	6	10	1.2
	5		5〜10	4.7	8	12	1.4
	6		6〜12	5.6	10	16	1.5
	8		8〜12	6.2	12	18	1.5
	10		10〜15	6.9	15	20	1.5

追加工

Alterations

Code

Spec.

￥/1Code

LTC

L寸指定単位変更
LTC＝指定0.1mm単位

300

M寸法部を逃げ加工します。

D	M×Pitch	g	f
5	M3 × 0.5	1.2	2.3
6	M4 × 0.7	1.2	3.2
8	M5 × 0.8	1.4	4.0
10	M6 × 1.0	1.7	4.8
12	M8 ×1.25	1.7	6.5
15	M10 × 1.5	2	8.2

200

型番リスト

表示件数

型番

ねじの呼び(M)

長さL

(mm)

ピッチ

(mm)

材質

表面処理

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

3	1 ～ 20	0.5	[スチール] S45C	四三酸化鉄被膜	3 ～ 6	S45C	四三酸化鉄被膜	10	1個
4	1 ～ 20	0.7	[スチール] S45C	四三酸化鉄被膜	4 ～ 8	S45C	四三酸化鉄被膜	10	1個
5	1 ～ 20	0.8	[スチール] S45C	四三酸化鉄被膜	5 ～ 10	S45C	四三酸化鉄被膜	10	1個
6	1 ～ 20	1	[スチール] S45C	四三酸化鉄被膜	6 ～ 12	S45C	四三酸化鉄被膜	10	1個
8	1 ～ 20	1.25	[スチール] S45C	四三酸化鉄被膜	8 ～ 12	S45C	四三酸化鉄被膜	10	1個
10	1 ～ 20	1.5	[スチール] S45C	四三酸化鉄被膜	10 ～ 15	S45C	四三酸化鉄被膜	10	1個
3	1 ～ 20	0.5	[スチール] S45C	無電解ニッケルメッキ	3 ～ 6	S45C	無電解ニッケルメッキ	10	1個
4	1 ～ 20	0.7	[スチール] S45C	無電解ニッケルメッキ	4 ～ 8	S45C	無電解ニッケルメッキ	10	1個
5	1 ～ 20	0.8	[スチール] S45C	無電解ニッケルメッキ	5 ～ 10	S45C	無電解ニッケルメッキ	10	1個
6	1 ～ 20	1	[スチール] S45C	無電解ニッケルメッキ	6 ～ 12	S45C	無電解ニッケルメッキ	10	1個
8	1 ～ 20	1.25	[スチール] S45C	無電解ニッケルメッキ	8 ～ 12	S45C	無電解ニッケルメッキ	10	1個
10	1 ～ 20	1.5	[スチール] S45C	無電解ニッケルメッキ	10 ～ 15	S45C	無電解ニッケルメッキ	10	1個
3	1 ～ 20	0.5	[ステンレス] SUS303	なし	3 ～ 6	SUS303	-	10	1個
4	1 ～ 20	0.7	[ステンレス] SUS303	なし	4 ～ 8	SUS303	-	10	1個
5	1 ～ 20	0.8	[ステンレス] SUS303	なし	5 ～ 10	SUS303	-	10	1個
6	1 ～ 20	1	[ステンレス] SUS303	なし	6 ～ 12	SUS303	-	10	1個
8	1 ～ 20	1.25	[ステンレス] SUS303	なし	8 ～ 12	SUS303	-	10	1個
10	1 ～ 20	1.5	[ステンレス] SUS303	なし	10 ～ 15	SUS303	-	10	1個
3	1 ～ 20	0.5	[ステンレス] SUS304	なし	3 ～ 6	SUS304	-	10	1個
4	1 ～ 20	0.7	[ステンレス] SUS304	なし	4 ～ 8	SUS304	-	10	1個
5	1 ～ 20	0.8	[ステンレス] SUS304	なし	5 ～ 10	SUS304	-	10	1個
6	1 ～ 20	1	[ステンレス] SUS304	なし	6 ～ 12	SUS304	-	10	1個
8	1 ～ 20	1.25	[ステンレス] SUS304	なし	8 ～ 12	SUS304	-	10	1個
10	1 ～ 20	1.5	[ステンレス] SUS304	なし	10 ～ 15	SUS304	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	SL-DBJM3
- ( - )	3日目	SL-DBJM4
- ( - )	3日目	SL-DBJM5
- ( - )	3日目	SL-DBJM6
- ( - )	3日目	SL-DBJM8
- ( - )	3日目	SL-DBJM10
- ( - )	3日目	SL-DBJS3
- ( - )	3日目	SL-DBJS4
- ( - )	3日目	SL-DBJS5
- ( - )	3日目	SL-DBJS6
- ( - )	3日目	SL-DBJS8
- ( - )	3日目	SL-DBJS10
- ( - )	3日目	SL-DBJSY3
- ( - )	3日目	SL-DBJSY4
- ( - )	3日目	SL-DBJSY5
- ( - )	3日目	SL-DBJSY6
- ( - )	3日目	SL-DBJSY8
- ( - )	3日目	SL-DBJSY10

基本情報

【規格拡張】
材質 SUS304 を追加しました。材質による外観の違いはこちら
【特徴】
４種類の頭部形状からご選定いただけます。
ボタンボルトタイプはこちら
極低頭・低頭タイプはこちら
【関連商品】
低頭タイプにはお得な在庫品もございます。仕様の違いはカタログをご確認下さい。こちら

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■十字穴タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	M(並目)	DBJB	DBJM	DBJS DBJSY
DBJB DBJM DBJS DBJSY	3	720	740	820
	4	750	780	890
	5	820	860	980
	6	980	1,070	1,220
	8	1,280	1,380	1,580
	10	1,840	2,000	2,240

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数量	1〜19	20〜24	25〜29	30〜50	51～200	201～300	301～
値引率	基準単価	5％	10％	18％	20％	25％	お見積り
出荷日	通常				＋3日	＋5日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

出荷日については、こちらをご覧ください。

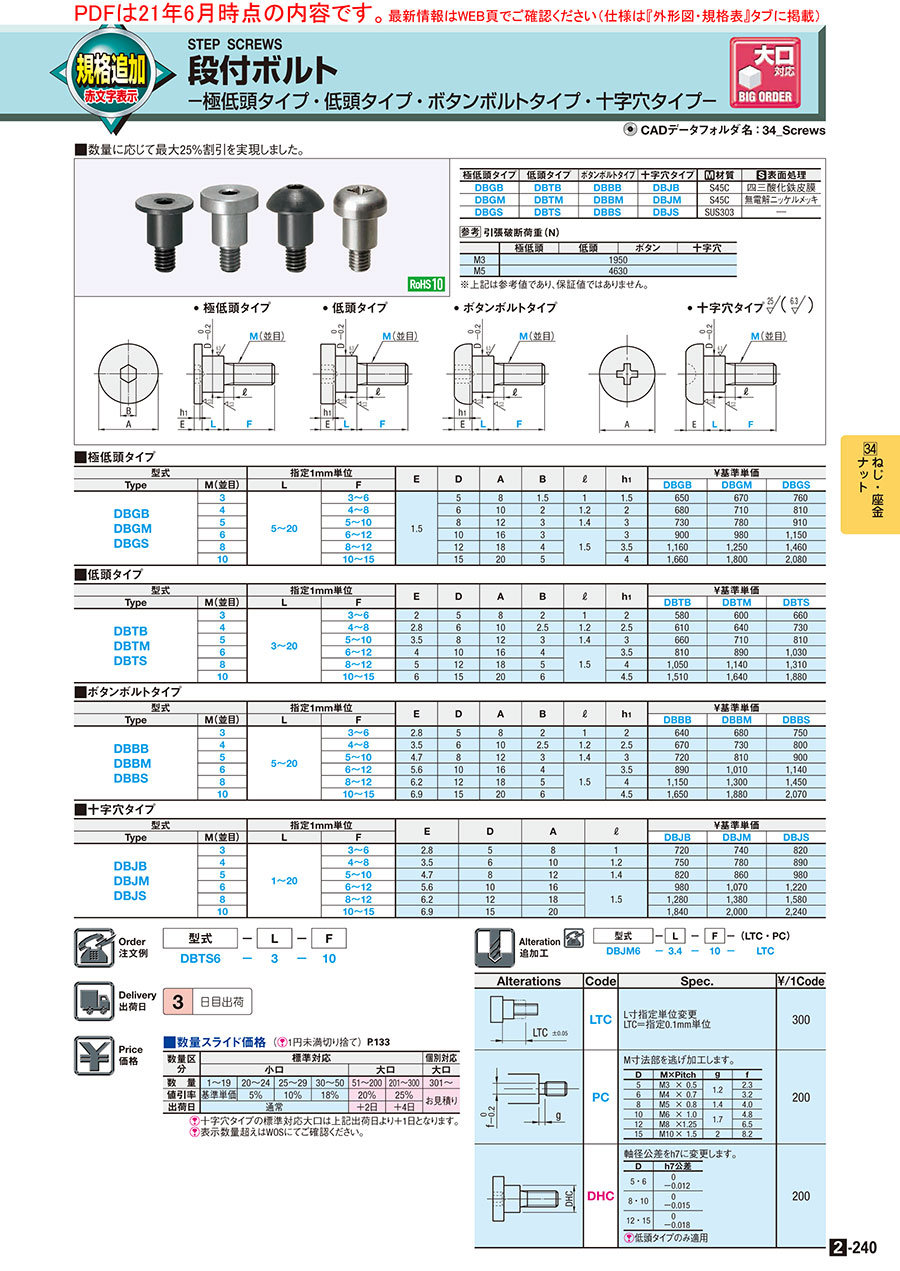

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
外ネジ式ストリッパボルト－軸公差e9－
外ねじ式ストリッパボルトです。SCM435、SUS304から選択できます。
ミスミ
段付ボルト
S45C・無電解ニッケルメッキも選択可能です。軸部に公差が入っているので、ヒンジ機構に使用できます。
ミスミ
外ねじ式ストリッパボルト　フリー指定タイプ-軸径公差g6・h7-
軸径公差g6・h7の外ねじ式ストリッパボルトです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
