ミスミ

シムリング【1～30個入り】

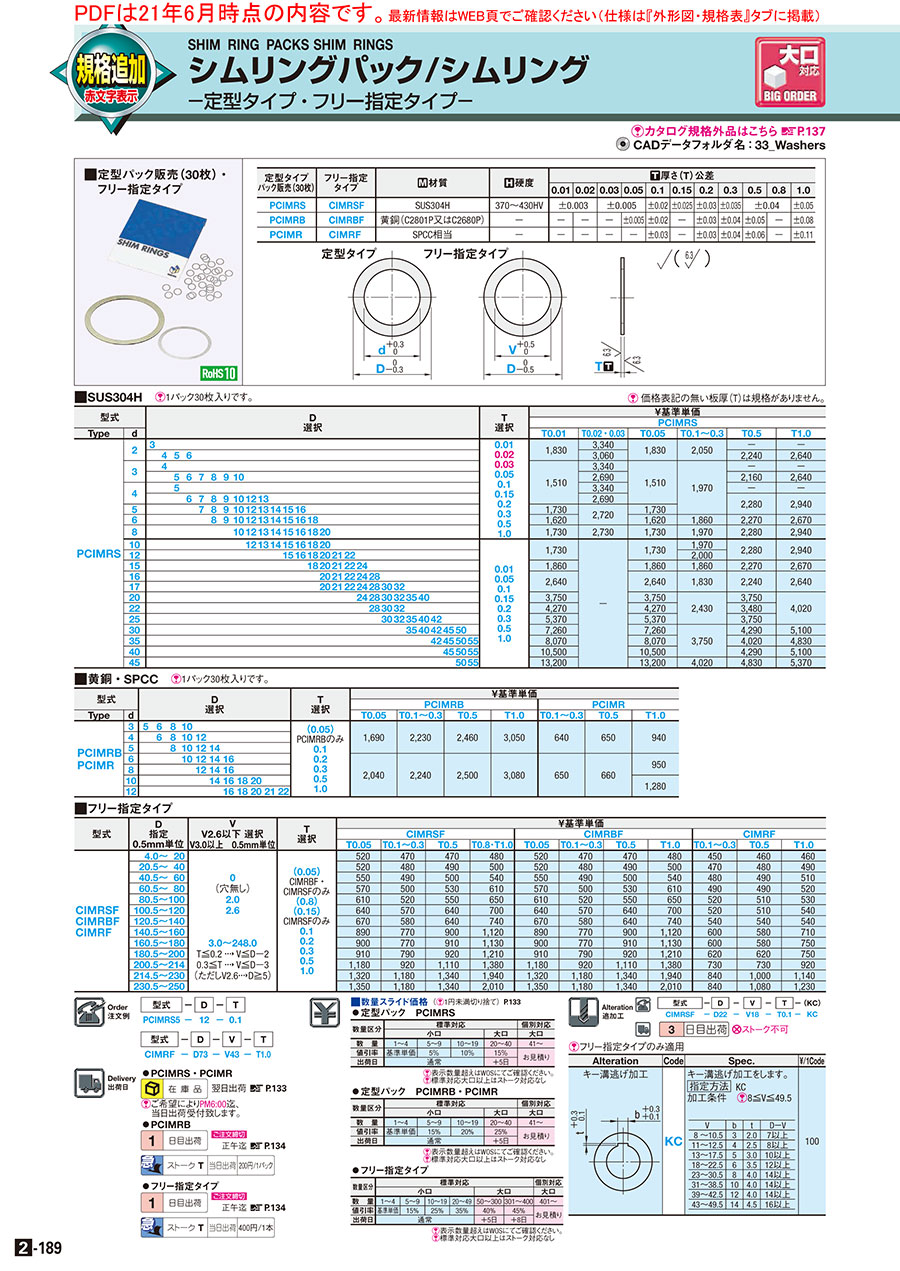

カタログ |P.2-189

一部SALE 2026/03/31まで
数量スライド割引
規格拡張対象
一部当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（293件）

この商品のFAQをみる（4件）

通常単価(税別): 特別価格

税込単価: 特別価格

エコノミーシリーズ

価格が安い代替相当品があります

MISUMI economy

ミスミ

【エコノミーシリーズ】 RoHS対応プレス品シムリング

4.5

通常価格(税別)： 1,300円 (税込価格：1,430円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

精密級シムリング

4.5

通常出荷日：1 日目～

定型シムリング(10枚入)の材質：ステンレスが最短当日出荷可能となりました。（...

詳細情報を確認する

種類
シムリング
材質証明書
対象

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
洗浄品はこちらからご選定いただけます。
「PCIMR」から始まる型式は「30枚入り」です。
「PACK10」から始まる型式は「10枚入り」です。
「CIMR」から始まる型式は「単品販売」です。
フリー指定タイプは「単品販売」です。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が2,298型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

定型タイプ

フリー指定タイプ

定型タイプ
パック販売(30枚)

定型タイプ
10枚入り

定型タイプ
単品販売

フリ−指定
タイプ

[ M ]材質

[ H ]硬度

[ T ]厚さ(T)公差

0.01

0.02

0.03

0.05

0.1

0.15

0.2

0.3

0.5

0.8

1.0

PCIMRS

PACK10－CIMRS

CIMRS

CIMRSF

SUS304H

370～430HV

±0.003

±0.005

±0.02

±0.025

±0.03

±0.035

±0.04

±0.05

PCIMRB

PACK10－CIMRB

CIMRB

CIMRBF

T=0.05・0.1　黄銅 C2680P

－

±0.005

±0.02

－

±0.03

±0.04

±0.05

－

±0.08

T=0.2～1.0　黄銅 C2801P

PCIMR

PACK10－CIMR

CIMR

CIMRF

SPCC相当

－

±0.03

－

±0.03

±0.04

±0.06

－

±0.11

規格表

◦定型タイプ・パック販売

型式	−	D	−	T
PCIMRS5	−	12	−	0.1

◦定型タイプ

型式	−	D	−	T
CIMRS5	−	12	−	0.1
PACK10−CIMRS5	−	12	−	0.1

◦フリー指定タイプ

型式	−	D	−	V	−	T
CIMRF	−	D73	−	V43	−	T1.0

[ ! ]「PCIMR」から始まる型式は「30枚入り」です。
「PACK10」から始まる型式は「10枚入り」です。
「CIMR」から始まる型式は「単品販売」です。
フリー指定タイプは「単品販売」です。

■定型タイプSUS304H

型式		D 選択									T 選択
Type	ｄ	D 選択									T 選択
10枚入り PACK10－CIMRS 単品販売 CIMRS	2	3									0.01 0.02 0.03 0.05 0.1 0.15 0.2 0.3 0.5 1.0
	2	4	5	6
	3	4
	3	5	6	7	8	9	10
	4	5
	4	6	7	8	9	10	12	13
	5	7	8	9	10	12	13	14	15	16
	6	8	9	10	12	13	14	15	16	18
	8	10	12	13	14	15	16	18	20
	10	12	13	14	15	16	18	20
	12	15	16	18	20	21	22
	15	18	20	21	22	24
	16	20	21	22	24	28
	17	20	21	22	24	28	30	32
	20	24	28	30	32	35	40
	22	28	30	32	35	40
	25	30	32	35	40	42
	28	32	35	40	42	45
	30	35	40	42	45	50
	35	42	45	50	55
	40	45	50	55
	45	50	55

■定型タイプ黄銅・SPCC

型式		D 選択							T 選択
Type	ｄ	D 選択							T 選択
10枚入り PACK10－CIMRB PACK10－CIMR 単品販売 CIMRB CIMR	2	4	5	6					(0.05) CIMRBのみ 0.1 0.2 0.3 0.5 1.0
	3	5	6	7	8	10
	4	6	7	8	10	12
	5	7	8	10	12	14	16
	6	8	10	12	14	16
	8	12	14	16	18	20
	10	12	14	16	18	20
	12	16	18	20	21	22
	15	18	20	21	22	24
	16	20	21	22	24	28
	17	20	21	22	24	28	30	32
	20	24	28	30	32	35	40
	22	28	30	32	35	40
	25	30	32	35	40	42
	28	32	35	40	42	45
	30	35	40	42	45	50
	35	42	45	50	55
	40	45	50	55
	45	50	55

■定型パック販売（30枚）SUS304H　1パック30枚入りです。

型式		D 選択																											T 選択
Type	ｄ	D 選択																											T 選択
PCIMRS	2	3																											0.01 0.02 0.03 0.05 0.1 0.15 0.2 0.3 0.5 1.0
	2		4	5	6
	3		4
	3			5	6	7	8	9	10
	4			5
	4				6	7	8	9	10	12	13
	5					7	8	9	10	12	13	14	15	16
	6						8	9	10	12	13	14	15	16	18
	8								10	12	13	14	15	16	18	20
	10									12	13	14	15	16	18	20													0.01 0.05 0.1 0.15 0.2 0.3 0.5 1.0
	12												15	16	18	20	21	22
	15														18	20	21	22	24
	16															20	21	22	24	28
	17															20	21	22	24	28	30	32
	20																		24	28	30	32	35	40
	22																			28	30	32
	25																				30	32	35	40	42
	30																						35	40	42	45	50
	35																								42	45	50	55
	40																									45	50	55
	45																										50	55

■定型パック販売（30枚）黄銅・SPCC　1パック30枚入りです。

型式		D 選択											T 選択
Type	ｄ	D 選択											T 選択
PCIMRB PCIMR	3	5	6	8	10								(0.05) PCIMRBのみ 0.1 0.2 0.3 0.5 1.0
	4		6	8	10	12
	5			8	10	12	14
	6				10	12	14	16
	8					12	14	16
	10						14	16	18	20
	12							16	18	20	21	22

■フリー指定タイプ

型式	D 指定 0.5mm単位	V	T 選択
		V2.6以下選択
		V3.0以上 0.5mm単位
CIMRSF CIMRBF CIMRF	4.0〜 20		(0.05) CIMRBF・ CIMRSFのみ (0.8) CIMRSFのみ 0.1 (0.15) CIMRSFのみ 0.2 0.3 0.5 1.0
	20.5〜 40
	40.5〜 60	0
	60.5〜 80	(穴無し)
	80.5〜100	2.0
	100.5〜120	2.6
	120.5〜140
	140.5〜160
	160.5〜180	3.0〜248.0
	180.5〜200	T≦0.2 V≦D−2
	200.5〜214	0.3≦T V≦D−3
	214.5〜230	(ただしV2.6D≧5)
	230.5〜250

[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

追加工

■出荷日

ストーク不可
[ ! ]フリー指定タイプのみ適用

追加工
コード

キー溝逃げ加工

適用条件

指定例

￥/Code

キー溝逃げ加工をします。
〈指定方法〉　KC

V	b	t	D-V
8～10.5	3	2.0	7以上
11～12.5	4	2.5	8以上
13～17.5	5	3.0	10以上
18～22.5	6	3.5	12以上
23～30.5	8	4.0	14以上
31～38.5	10	4.0	14以上
39～42.5	12	4.0	14以上
43～49.5	14	4.5	16以上

加工条件
[ ! ]8≦V≦49.5

CIMRSF-D22-V18-T0.1-KC

100

型番リスト

表示件数

...

型番

CIMR2-[4,5,6]-[0.1,0.2,0.3,0.5,1]

CIMR3-[5,6,7,8,10]-[0.1,0.2,0.3,0.5,1]

CIMR4-[6,7,8,10,12]-[0.1,0.2,0.3,0.5,1]

CIMR5-[7,8,10,12,14,16]-[0.1,0.2,0.3,0.5,1]

CIMR6-[8,10,12,14,16]-[0.1,0.2,0.3,0.5,1]

CIMR8-[12,14,16,18,20]-[0.1,0.2,0.3,0.5,1]

CIMR10-[12,14,16,18,20]-[0.1,0.2,0.3,0.5,1]

CIMR12-[16,18,20,21,22]-[0.1,0.2,0.3,0.5,1]

CIMR15-[18,20,21,22,24]-[0.1,0.2,0.3,0.5,1]

CIMR16-[20,21,22,24,28]-[0.1,0.2,0.3,0.5,1]

CIMR17-[20,21,22,24,28,30,32]-[0.1,0.2,0.3,0.5,1]

CIMR20-[24,28,30,32,35,40]-[0.1,0.2,0.3,0.5,1]

CIMR22-[28,30,32,35,40]-[0.1,0.2,0.3,0.5,1]

CIMR25-[30,32,35,40,42]-[0.1,0.2,0.3,0.5,1]

CIMR28-[32,35,40,42,45]-[0.1,0.2,0.3,0.5,1]

CIMR30-[35,40,42,45,50]-[0.1,0.2,0.3,0.5,1]

CIMR35-[42,45,50,55]-[0.1,0.2,0.3,0.5,1]

CIMR40-[45,50,55]-[0.1,0.2,0.3,0.5,1]

CIMR45-[50,55]-[0.1,0.2,0.3,0.5,1]

CIMRB2-[4,5,6]-[0.05,0.1,0.2,0.3,0.5,1]

CIMRB3-[5,6,7,8,10]-[0.05,0.1,0.2,0.3,0.5,1]

CIMRB4-[6,7,8,10,12]-[0.05,0.1,0.2,0.3,0.5,1]

CIMRB5-[7,8,10,12,14,16]-[0.05,0.1,0.2,0.3,0.5,1]

CIMRB6-[8,10,12,14,16]-[0.05,0.1,0.2,0.3,0.5,1]

CIMRB8-[12,14,16,18,20]-[0.05,0.1,0.2,0.3,0.5,1]

CIMRB10-[12,14,16,18,20]-[0.05,0.1,0.2,0.3,0.5,1]

CIMRB12-[16,18,20,21,22]-[0.05,0.1,0.2,0.3,0.5,1]

CIMRB15-[18,20,21,22,24]-[0.05,0.1,0.2,0.3,0.5,1]

CIMRB16-[20,21,22,24,28]-[0.05,0.1,0.2,0.3,0.5,1]

CIMRB17-[20,21,22,24,28,30,32]-[0.05,0.1,0.2,0.3,0.5,1]

CIMRB20-[24,28,30,32,35,40]-[0.05,0.1,0.2,0.3,0.5,1]

CIMRB22-[28,30,32,35,40]-[0.05,0.1,0.2,0.3,0.5,1]

CIMRB25-[30,32,35,40,42]-[0.05,0.1,0.2,0.3,0.5,1]

CIMRB28-[32,35,40,42,45]-[0.05,0.1,0.2,0.3,0.5,1]

CIMRB30-[35,40,42,45,50]-[0.05,0.1,0.2,0.3,0.5,1]

CIMRB35-[42,45,50,55]-[0.05,0.1,0.2,0.3,0.5,1]

CIMRB40-[45,50,55]-[0.05,0.1,0.2,0.3,0.5,1]

CIMRB45-[50,55]-[0.05,0.1,0.2,0.3,0.5,1]

CIMRBF-D[4-250/0.5]-V[0,2,2.6]-T[0.05,0.1,0.2,0.3,0.5,1]

CIMRBF-D[4-250/0.5]-V[3-248/0.5]-T[0.05,0.1,0.2,0.3,0.5,1]

CIMRF-D[4-250/0.5]-V[0,2,2.6]-T[0.1,0.2,0.3,0.5,1]

CIMRF-D[4-250/0.5]-V[3-248/0.5]-T[0.1,0.2,0.3,0.5,1]

CIMRS2-3-[0.01,0.02,0.03,0.05,0.1,0.15,0.2,0.3]

CIMRS2-[4,5,6]-[0.01,0.02,0.03,0.05,0.1,0.15,0.2,0.3,0.5,1]

CIMRS3-4-[0.01,0.02,0.03,0.05,0.1,0.15,0.2,0.3]

CIMRS3-[5,6,7,8,9,10]-[0.01,0.02,0.03,0.05,0.1,0.15,0.2,0.3,0.5,1]

CIMRS4-5-[0.01,0.02,0.03,0.05,0.1,0.15,0.2,0.3]

CIMRS4-[6,7,8,9,10,12,13]-[0.01,0.02,0.03,0.05,0.1,0.15,0.2,0.3,0.5,1]

CIMRS5-14-0.03

CIMRS5-14-0.05

CIMRS5-[7,8,9,10,12,13,14,15,16]-[0.01,0.02,0.03,0.05,0.1,0.15,0.2,0.3,0.5,1]

CIMRS6-[8,9,10,12,13,14,15,16,18]-[0.01,0.02,0.03,0.05,0.1,0.15,0.2,0.3,0.5,1]

CIMRS8-[10,12,13,14,15,16,18,20]-[0.01,0.02,0.03,0.05,0.1,0.15,0.2,0.3,0.5,1]

CIMRS10-[12,13,14,15,16,18,20]-[0.01,0.02,0.03,0.05,0.1,0.15,0.2,0.3,0.5,1]

CIMRS12-[15,16,18,20,21,22]-[0.01,0.02,0.03,0.05,0.1,0.15,0.2,0.3,0.5,1]

CIMRS15-[18,20,21,22,24]-[0.01,0.02,0.03,0.05,0.1,0.15,0.2,0.3,0.5,1]

CIMRS16-[20,21,22,24,28]-[0.01,0.02,0.03,0.05,0.1,0.15,0.2,0.3,0.5,1]

CIMRS17-[20,21,22,24,28,30,32]-[0.01,0.02,0.03,0.05,0.1,0.15,0.2,0.3,0.5,1]

CIMRS20-[24,28,30,32,35,40]-[0.01,0.02,0.03,0.05,0.1,0.15,0.2,0.3,0.5,1]

CIMRS22-[28,30,32,35,40]-[0.01,0.02,0.03,0.05,0.1,0.15,0.2,0.3,0.5,1]

特性・用途

内径 d

(φ)

外径 D

(φ)

厚さ T

(mm)

材質

販売形態

形状指定

材質証明書：材質

RoHS?

最小発注数量

該当なし	2	4 ～ 6	0.1 ～ 1	SPCC相当	単品販売	定型タイプ	SPCC相当	10	1個
該当なし	3	5 ～ 10	0.1 ～ 1	SPCC相当	単品販売	定型タイプ	SPCC相当	10	1個
該当なし	4	6 ～ 12	0.1 ～ 1	SPCC相当	単品販売	定型タイプ	SPCC相当	10	1個
該当なし	5	7 ～ 16	0.1 ～ 1	SPCC相当	単品販売	定型タイプ	SPCC相当	10	1個
該当なし	6	8 ～ 16	0.1 ～ 1	SPCC相当	単品販売	定型タイプ	SPCC相当	10	1個
該当なし	8	12 ～ 20	0.1 ～ 1	SPCC相当	単品販売	定型タイプ	SPCC相当	10	1個
該当なし	10	12 ～ 20	0.1 ～ 1	SPCC相当	単品販売	定型タイプ	SPCC相当	10	1個
該当なし	12	16 ～ 22	0.1 ～ 1	SPCC相当	単品販売	定型タイプ	SPCC相当	10	1個
該当なし	15	18 ～ 24	0.1 ～ 1	SPCC相当	単品販売	定型タイプ	SPCC相当	10	1個
該当なし	16	20 ～ 28	0.1 ～ 1	SPCC相当	単品販売	定型タイプ	SPCC相当	10	1個
該当なし	17	20 ～ 32	0.1 ～ 1	SPCC相当	単品販売	定型タイプ	SPCC相当	10	1個
該当なし	20	24 ～ 40	0.1 ～ 1	SPCC相当	単品販売	定型タイプ	SPCC相当	10	1個
該当なし	22	28 ～ 40	0.1 ～ 1	SPCC相当	単品販売	定型タイプ	SPCC相当	10	1個
該当なし	25	30 ～ 42	0.1 ～ 1	SPCC相当	単品販売	定型タイプ	SPCC相当	10	1個
該当なし	28	32 ～ 45	0.1 ～ 1	SPCC相当	単品販売	定型タイプ	SPCC相当	10	1個
該当なし	30	35 ～ 50	0.1 ～ 1	SPCC相当	単品販売	定型タイプ	SPCC相当	10	1個
該当なし	35	42 ～ 55	0.1 ～ 1	SPCC相当	単品販売	定型タイプ	SPCC相当	10	1個
該当なし	40	45 ～ 55	0.1 ～ 1	SPCC相当	単品販売	定型タイプ	SPCC相当	10	1個
該当なし	45	50 ～ 55	0.1 ～ 1	SPCC相当	単品販売	定型タイプ	SPCC相当	10	1個
該当なし	2	4 ～ 6	0.05 ～ 1	黄銅(C2801P又はC2680P)	単品販売	定型タイプ	黄銅(C2801P又はC2680P)	10	1個
該当なし	3	5 ～ 10	0.05 ～ 1	黄銅(C2801P又はC2680P)	単品販売	定型タイプ	黄銅(C2801P又はC2680P)	10	1個
該当なし	4	6 ～ 12	0.05 ～ 1	黄銅(C2801P又はC2680P)	単品販売	定型タイプ	黄銅(C2801P又はC2680P)	10	1個
該当なし	5	7 ～ 16	0.05 ～ 1	黄銅(C2801P又はC2680P)	単品販売	定型タイプ	黄銅(C2801P又はC2680P)	10	1個
該当なし	6	8 ～ 16	0.05 ～ 1	黄銅(C2801P又はC2680P)	単品販売	定型タイプ	黄銅(C2801P又はC2680P)	10	1個
該当なし	8	12 ～ 20	0.05 ～ 1	黄銅(C2801P又はC2680P)	単品販売	定型タイプ	黄銅(C2801P又はC2680P)	10	1個
該当なし	10	12 ～ 20	0.05 ～ 1	黄銅(C2801P又はC2680P)	単品販売	定型タイプ	黄銅(C2801P又はC2680P)	10	1個
該当なし	12	16 ～ 22	0.05 ～ 1	黄銅(C2801P又はC2680P)	単品販売	定型タイプ	黄銅(C2801P又はC2680P)	10	1個
該当なし	15	18 ～ 24	0.05 ～ 1	黄銅(C2801P又はC2680P)	単品販売	定型タイプ	黄銅(C2801P又はC2680P)	10	1個
該当なし	16	20 ～ 28	0.05 ～ 1	黄銅(C2801P又はC2680P)	単品販売	定型タイプ	黄銅(C2801P又はC2680P)	10	1個
該当なし	17	20 ～ 32	0.05 ～ 1	黄銅(C2801P又はC2680P)	単品販売	定型タイプ	黄銅(C2801P又はC2680P)	10	1個
該当なし	20	24 ～ 40	0.05 ～ 1	黄銅(C2801P又はC2680P)	単品販売	定型タイプ	黄銅(C2801P又はC2680P)	10	1個
該当なし	22	28 ～ 40	0.05 ～ 1	黄銅(C2801P又はC2680P)	単品販売	定型タイプ	黄銅(C2801P又はC2680P)	10	1個
該当なし	25	30 ～ 42	0.05 ～ 1	黄銅(C2801P又はC2680P)	単品販売	定型タイプ	黄銅(C2801P又はC2680P)	10	1個
該当なし	28	32 ～ 45	0.05 ～ 1	黄銅(C2801P又はC2680P)	単品販売	定型タイプ	黄銅(C2801P又はC2680P)	10	1個
該当なし	30	35 ～ 50	0.05 ～ 1	黄銅(C2801P又はC2680P)	単品販売	定型タイプ	黄銅(C2801P又はC2680P)	10	1個
該当なし	35	42 ～ 55	0.05 ～ 1	黄銅(C2801P又はC2680P)	単品販売	定型タイプ	黄銅(C2801P又はC2680P)	10	1個
該当なし	40	45 ～ 55	0.05 ～ 1	黄銅(C2801P又はC2680P)	単品販売	定型タイプ	黄銅(C2801P又はC2680P)	10	1個
該当なし	45	50 ～ 55	0.05 ～ 1	黄銅(C2801P又はC2680P)	単品販売	定型タイプ	黄銅(C2801P又はC2680P)	10	1個
該当なし	0 ～ 2.6	4 ～ 250	0.05 ～ 1	黄銅(C2801P又はC2680P)	単品販売	フリー指定タイプ	黄銅(C2801P又はC2680P)	10	1個
該当なし	3 ～ 248	4 ～ 250	0.05 ～ 1	黄銅(C2801P又はC2680P)	単品販売	フリー指定タイプ	黄銅(C2801P又はC2680P)	10	1個
該当なし	0 ～ 2.6	4 ～ 250	0.1 ～ 1	SPCC相当	単品販売	フリー指定タイプ	SPCC相当	10	1個
該当なし	3 ～ 248	4 ～ 250	0.1 ～ 1	SPCC相当	単品販売	フリー指定タイプ	SPCC相当	10	1個
該当なし	2	3	0.01 ～ 0.3	SUS304H	単品販売	定型タイプ	SUS304H	10	1個
該当なし	2	4 ～ 6	0.01 ～ 1	SUS304H	単品販売	定型タイプ	SUS304H	10	1個
該当なし	3	4	0.01 ～ 0.3	SUS304H	単品販売	定型タイプ	SUS304H	10	1個
該当なし	3	5 ～ 10	0.01 ～ 1	SUS304H	単品販売	定型タイプ	SUS304H	10	1個
該当なし	4	5	0.01 ～ 0.3	SUS304H	単品販売	定型タイプ	SUS304H	10	1個
該当なし	4	6 ～ 13	0.01 ～ 1	SUS304H	単品販売	定型タイプ	SUS304H	10	1個
-	5	14	0.03	SUS304H	単品販売	定型タイプ	SUS304H	10	1個
-	5	14	0.05	SUS304H	単品販売	定型タイプ	SUS304H	10	1個
該当なし	5	7 ～ 16	0.01 ～ 1	SUS304H	単品販売	定型タイプ	SUS304H	10	1個
該当なし	6	8 ～ 18	0.01 ～ 1	SUS304H	単品販売	定型タイプ	SUS304H	10	1個
該当なし	8	10 ～ 20	0.01 ～ 1	SUS304H	単品販売	定型タイプ	SUS304H	10	1個
該当なし	10	12 ～ 20	0.01 ～ 1	SUS304H	単品販売	定型タイプ	SUS304H	10	1個
該当なし	12	15 ～ 22	0.01 ～ 1	SUS304H	単品販売	定型タイプ	SUS304H	10	1個
該当なし	15	18 ～ 24	0.01 ～ 1	SUS304H	単品販売	定型タイプ	SUS304H	10	1個
該当なし	16	20 ～ 28	0.01 ～ 1	SUS304H	単品販売	定型タイプ	SUS304H	10	1個
該当なし	17	20 ～ 32	0.01 ～ 1	SUS304H	単品販売	定型タイプ	SUS304H	10	1個
該当なし	20	24 ～ 40	0.01 ～ 1	SUS304H	単品販売	定型タイプ	SUS304H	10	1個
該当なし	22	28 ～ 40	0.01 ～ 1	SUS304H	単品販売	定型タイプ	SUS304H	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
180円 ( 198円 )	1日目
120円 ( 132円 )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目
- ( - )	1日目

...

基本情報
納期・価格

基本情報

定型シムリング(10枚入)の材質：ステンレスが最短当日出荷可能となりました。（※板厚0.15を除く）

【特徴】
外径・内径・厚さのバリエーションを豊富にご用意。30個パック品がより安価にお選びいただけます。
【関連商品】
①内外径の精度が高いものをご希望の方はこちら
②割りタイプのシムをご希望の方はこちら
③厚み1㎜以上をご希望の方はこちら

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
洗浄品はこちらからご選定いただけます。
「PCIMR」から始まる型式は「30枚入り」です。
「PACK10」から始まる型式は「10枚入り」です。
「CIMR」から始まる型式は「単品販売」です。
フリー指定タイプは「単品販売」です。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■定型パック販売（30枚）SUS304H　1パック30枚入りです。
価格表記の無い板厚（T）は規格がありません。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		D 選択																											T 選択	￥基準単価
型式																														PCIMRS
Type	ｄ																													T0.01	T0.02・0.03	T0.05	T0.1～0.3	T0.5	T1.0
PCIMRS	2	3																											0.01 0.02 0.03 0.05 0.1 0.15 0.2 0.3 0.5 1.0	1,830	3,340	1,830	2,050	－	－
	2		4	5	6																									1,830	3,060	1,830	2,050	2,240	2,640
	3		4																											1,510	3,340	1,510	1,970	－	－
	3			5	6	7	8	9	10																						2,690			2,160	2,640
	4			5																											3,340			－	－
	4				6	7	8	9	10	12	13																				2,690			2,280	2,940
	5					7	8	9	10	12	13	14	15	16																1,730	2,720	1,730		2,280	2,940
	6						8	9	10	12	13	14	15	16	18															1,620	2,720	1,620	1,860	2,270	2,670
	8								10	12	13	14	15	16	18	20														1,730	2,730	1,730	1,970	2,280	2,940
	10									12	13	14	15	16	18	20													0.01 0.05 0.1 0.15 0.2 0.3 0.5 1.0	1,730	－	1,730	1,970	2,280	2,940
	12												15	16	18	20	21	22												1,730		1,730	2,000	2,280	2,940
	15														18	20	21	22	24											1,860		1,860	1,860	2,270	2,670
	16															20	21	22	24	28										2,640		2,640	1,830	2,240	2,640
	17															20	21	22	24	28	30	32								2,640		2,640	1,830	2,240	2,640
	20																		24	28	30	32	35	40						3,750		3,750	2,430	3,750	4,020
	22																			28	30	32								4,270		4,270		3,480
	25																				30	32	35	40	42					5,370		5,370		3,750
	30																						35	40	42	45	50			7,260		7,260	3,750	4,290	5,100
	35																								42	45	50	55		8,070		8,070		4,020	4,830
	40																									45	50	55		10,500		10,500		4,290	5,100
	45																										50	55		13,200		13,200	4,020	4,830	5,370

■定型パック販売（30枚）黄銅・SPCC　1パック30枚入りです。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		D 選択											T 選択	￥基準単価
型式														PCIMRB				PCIMR
Type	ｄ													T0.05	T0.1〜0.3	T0.5	T1.0	T0.1〜0.3	T0.5	T1.0
PCIMRB PCIMR	3	5	6	8	10								(0.05) PCIMRBのみ 0.1 0.2 0.3 0.5 1.0	1,690	2,230	2,460	3,050	640	650	940
	4		6	8	10	12
	5			8	10	12	14
	6				10	12	14	16						2,040	2,240	2,500	3,080	650	660	950
	8					12	14	16												950
	10						14	16	18	20										1,280
	12							16	18	20	21	22								1,280

■フリー指定タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式	D 指定 0.5mm単位	V	T 選択	￥基準単価
		V2.6以下選択		CIMRSF				CIMRBF				CIMRF
		V3.0以上 0.5mm単位		T0.05	T0.1〜0.3	T0.5	T0.8･T1.0	T0.05	T0.1〜0.3	T0.5	T1.0	T0.1〜0.3	T0.5	T1.0
CIMRSF CIMRBF CIMRF	4.0〜 20		(0.05) CIMRBF・ CIMRSFのみ (0.8) (0.15) CIMRSFのみ 0.1 0.2 0.3 0.5 1.0	520	470	470	480	520	470	470	480	450	460	460
	20.5〜 40			520	480	490	500	520	480	490	500	470	480	490
	40.5〜 60	0		550	490	500	540	550	490	500	540	480	490	510
	60.5〜 80	(穴無し)		570	500	530	610	570	500	530	610	490	490	520
	80.5〜100	2.0		610	520	550	650	610	520	550	650	520	510	530
	100.5〜120	2.6		640	570	640	700	640	570	640	700	520	510	540
	120.5〜140			670	580	640	740	670	580	640	740	540	540	540
	140.5〜160			890	770	900	1,120	890	770	900	1,120	600	580	710
	160.5〜180	3.0〜248.0		900	770	910	1,130	900	770	910	1,130	600	580	750
	180.5〜200	T≦0.2 V≦D−2		910	790	920	1,210	910	790	920	1,210	620	620	750
	200.5〜214	0.3≦T V≦D−3		1,180	920	1,110	1,380	1,180	920	1,110	1,380	730	730	920
	214.5〜230	(ただしV2.6D≧5)		1,320	1,180	1,340	1,940	1,320	1,180	1,340	1,940	840	1,000	1,140
	230.5〜250			1,350	1,180	1,340	2,010	1,350	1,180	1,340	2,010	840	1,080	1,230

■定型タイプSUS304H
価格表記の無い板厚（T）は規格がありません。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		D 選択									T 選択	￥基準単価
型式												PACK10－CIMRS						CIMRS
Type	ｄ											T0.01	T0.02・0.03	T0.05	T0.1〜0.3	T0.5	T1.0	T0.01	T0.02・0.03	T0.05	T0.1〜0.3	T0.5	T1.0
10枚入り PACK10－CIMRS 単品販売 CIMRS	2	3									0.01 0.02 0.03 0.05 0.1 0.15 0.2 0.3 0.5 1.0	1,300	1,430	1,300	1,430	－	－	180	190	180	190	－	－
	2	4	5	6								750	1,210	750	900	980	1,210	100	160	100	120	130	160
	3	4										1,300	1,460	1,300	1,570	－	－	190	200	190	210	－	－
	3	5	6	7	8	9	10					670	1,040	670	880	980	1,210	100	160	100	120	130	160
	4	5										1,300	1,460	1,300	1,570	－	－	190	200	190	210	－	－
	4	6	7	8	9	10	12	13				670	1,040	670	880	1,050	1,280	100	160	110	130	140	170
	5	7	8	9	10	12	13	14	15	16		750	1,150	780	880	1,050	1,300	100	160	110	130	140	180
	6	8	9	10	12	13	14	15	16	18										110
	8	10	12	13	14	15	16	18	20											120
	10	12	13	14	15	16	18	20												120
	12	15	16	18	20	21	22									1,090			180	130	140	150
	15	18	20	21	22	24							1,250	880					180	130	140	150
	16	20	21	22	24	28						1,210	1,740	1,210				160	230	160	150	160
	17	20	21	22	24	28	30	32				1,300	1,810	1,300				210	240	230	150	160
	20	24	28	30	32	35	40					1,590	2,120	1,670	1,200	1,510	1,740	210	280	230	180	200	230
	22	28	30	32	35	40						2,120	2,950	2,120				280	390	280
	25	30	32	35	40	42						2,350	3,330	2,350				310	440	310
	28	32	35	40	42	45						3,260	4,630	3,260	1,430	1,590	1,810	430	610	430	190	210	240
	30	35	40	42	45	50						3,460	4,930	3,460	1,510	1,740	2,190	460	660	460	200	230	290
	35	42	45	50	55							3,720	5,620	3,720	1,600	1,820	2,280	490	740	490	210	240	300
	40	45	50	55								4,940	7,680	4,940	1,670	1,900	2,360	650	1,010	650	220	250	310
	45	50	55									6,310	8,970	6,310	1,750	2,200	2,580	830	1,180	830	230	290	340

■定型タイプ黄銅・SPCC
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		D 選択							T 選択	￥基準単価
型式										PACK10－CIMRB				PACK10－CIMR			CIMRB				CIMR
Type	ｄ									T0.05	T0.1〜0.3	T0.5	T1.0	T0.1〜0.3	T0.5	T1.0	T0.05	T0.1〜0.3	T0.5	T1.0	T0.1〜0.3	T0.5	T1.0
10枚入り PACK10－CIMRB PACK10－CIMR 単品販売 CIMRB CIMR	2	4	5	6					(0.05) CIMRBのみ 0.1 0.2 0.3 0.5 1.0	760	1,350	1,010	1,180	730	730	850	90	160	120	140	130	130	150
	3	5	6	7	8	10				590	760	840	1,270	570	590	740	70	90	100	150	100	110	130
	4	6	7	8	10	12
	5	7	8	10	12	14	16
	6	8	10	12	14	16				670							80
	8	12	14	16	18	20
	10	12	14	16	18	20										800							140
	12	16	18	20	21	22										800							140
	15	18	20	21	22	24				930	840	1,100	1,350	630	730	850	110	100	130	160	110	130	150
	16	20	21	22	24	28				1,180							140
	17	20	21	22	24	28	30	32		1,180							140
	20	24	28	30	32	35	40			1,440	1,100	1,440	1,690				170	130	170	200
	22	28	30	32	35	40				2,030							240
	25	30	32	35	40	42				2,370						970	280						170
	28	32	35	40	42	45				3,220	1,350	1,520	1,860	740			380	160	180	220	130
	30	35	40	42	45	50				3,220	1,520	1,780	1,860				380	180	210	220
	35	42	45	50	55					3,650			2,200		780	1,250	430			260		140	220
	40	45	50	55						5,010			2,200			1,540	590			260			270
	45	50	55							6,450	1,690	2,120	2,540	800		1,650	760	200	250	300	140		290

■数量スライド価格（1円未満切り捨て）こちら
◦定型パック　PCIMRS

数量区分	標準対応				個別対応
数量区分	小口			大口	大口
数量	1〜4	5〜9	10〜19	20〜40	41～
値引率	基準単価	5％	10％	15％	お見積り
出荷日	通常			＋5日	お見積り

表示数量超えはWOSにてご確認ください。
標準対応大口以上はストーク対応なし

◦定型パック　PCIMRB・PCIMR

数量区分	標準対応				個別対応
数量区分	小口			大口	大口
数量	1〜4	5〜9	10〜19	20〜40	41～
値引率	基準単価	15%	20%	25%	お見積り
出荷日	通常			＋5日	お見積り

表示数量超えはWOSにてご確認ください。
標準対応大口以上はストーク対応なし

◦フリー指定タイプ

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数量	1〜4	5〜9	10〜19	20〜49	50〜300	301〜400	401～
値引率	基準単価	15%	25%	35%	40%	45%	お見積り
出荷日	通常				＋5日	＋8日	お見積り

表示数量超えはWOSにてご確認ください。
標準対応大口以上はストーク対応なし

◦定型タイプ単品販売 CIMRS

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数量	1〜19	20〜99	100〜199	200〜499	500〜1000	1001～
値引率	基準単価	20%	35%	40%	45%	お見積り
出荷日	通常				＋7日	お見積り

表示数量超えはWOSにてご確認ください。
標準対応大口以上はストーク対応なし

◦定型タイプ単品販売 CIMR

数量区分	標準対応						個別対応
数量区分	小口					大口	大口
数量	1〜9	10～19	20〜49	50〜99	100〜499	500〜1000	1001～
値引率	基準単価	10%	40%	55%	60%	70%	お見積り
出荷日	通常					＋7日	お見積り

表示数量超えはWOSにてご確認ください。
標準対応大口以上はストーク対応なし

◦定型タイプ単品販売 CIMRB

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数量	1〜19	20〜99	100〜199	200〜499	500〜1000	1001～
値引率	基準単価	15%	25%	30%	40%	お見積り
出荷日	通常				＋7日	お見積り

表示数量超えはWOSにてご確認ください。
標準対応大口以上はストーク対応なし

◦定型タイプ10枚入り

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数量	1〜4	5〜9	10〜19	20〜49	50〜100	101～
値引率	基準単価	5%	20%	25%	30%	お見積り
出荷日	通常				＋7日	お見積り

表示数量超えはWOSにてご確認ください。
標準対応大口以上はストーク対応なし

納期

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
低頭ショルダーボルト高強度ステンレスタイプ　-軸公差ｇ6-
ステンレス材でありながら強度区分A2-90、SCM435と同等の強度があります。
ミスミ
フラットエアノズル　簡易タイプ　噴射口狭小/幅広
簡易的でお求め安い金属（SUS304）製エアノズルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

シムリングのレビュー

4.6平均満足度：4.6293件のレビュー

星5
71%
星4
25%
星3
3%
星2
1%
星1
0%

高評価レビュー

回転稼働アームの隙間調整

満足度：5.02021/07/09

45年経過した設備本体と可動アームの隙間調整に使用。アームのガタが抑えられ動きに節度が回復し作業効率が向上しました。納期...もっと読む

2人が参考にしています。

回転稼働アームの隙間調整

満足度：5.02021/07/09

45年経過した設備本体と可動アームの隙間調整に使用。アームのガタが抑えられ動きに節度が回復し作業効率が向上しました。納期...もっと読む

2人が参考にしています。

CNCのスピンドル調整

満足度：5.02018/07/12

梱包がしっかりしていて満足でした。0.01㎜を購入しましたが薄すぎて扱いづらかったので次は0.1mmを購入しようと思いま...もっと読む

2人が参考にしています。

治具のがたつき調整

満足度：5.02018/07/12

治具のがたつき調整にしようしましたが、サイズも豊富にありピッタリと調整ができました。

2人が参考にしています。

隙間に使用

満足度：5.02018/07/02

問題なく使用できました。信頼できる商品です。また追加注文する予定です

2人が参考にしています。

治具の調整用に。

満足度：5.02018/06/13

治具の高さ出しの調整に使用しています。サイズが豊富で納期も早いので助かります。

2人が参考にしています。

293件全て見る

よくあるご質問（FAQ）

Qステンレスなのに磁石につくのですが。

SUS304を圧延加工しておりますので、磁性を帯びることがあります。（技術情報）

Q表面処理はされていますか。

いずれの材質も表面処理はしておりません。

Q板厚が1mmより大きいものはありますか。

金属ワッシャや板金丸プレートをご検討ください。

その他のよくあるご質問（1件）を見る

この商品を見た人は、こんな商品も見ています

	今見ている商品シムリング	シムリング　割りタイプ	【クリーン洗浄品】シムリング	精密級シムリング	【クリーン洗浄品】シムリング　割りタイプ	【クリーン洗浄品】精密級シムリング
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	在庫品1日目〜	在庫品1日目〜	3日目〜	1日目〜	3日目〜	4日目〜
種類	シムリング	シム(割りタイプ)	シムリング	精密級シムリング	シム(割りタイプ)	精密級シムリング
材質証明書	対象	対象	対象	対象	対象	対象

シムリングカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

特性・用途

内径 d(φ)

外径 D(φ)

厚さ T(mm)

材質

販売形態

形状指定

タイプ

CAD

出荷日

シムリング【1～30個入り】

ご注意

外形図・規格表

外形図

規格表

追加工

■出荷日

関連リンク

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

カタログ

商品担当おすすめ

高評価レビュー

よくあるご質問（FAQ）

この商品を見た人は、こんな商品も見ています

最近見た商品

シムリングカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA
