樹脂ワッシャ・カラー（ＰＥＥＫ・エポキシ・ふっ素樹脂）
- 形状
- 標準
- 穴種類
- 通し穴
- 販売形態
- バラ売り
- 材質証明書
- 対象
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

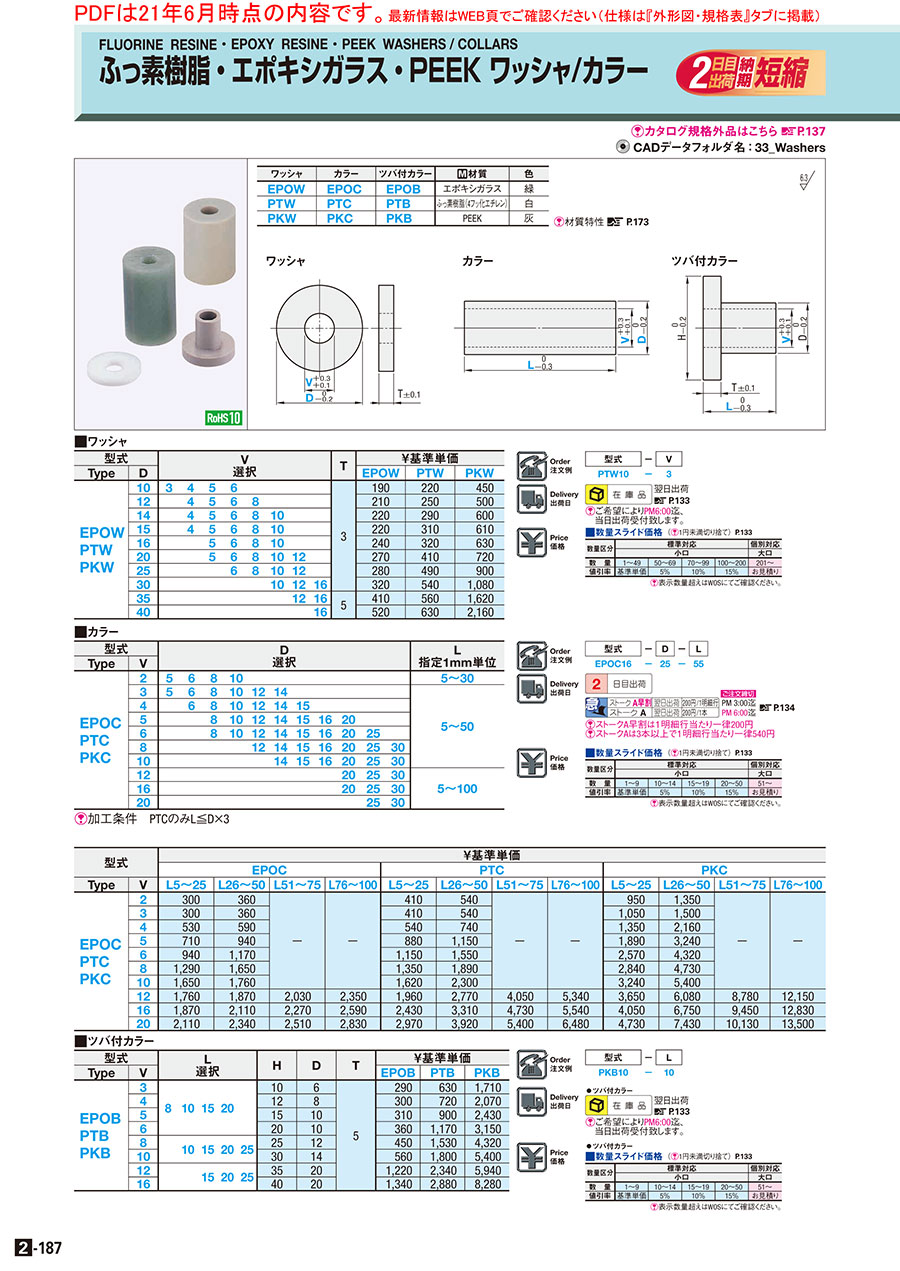

外形図・規格表
外形図
ワッシャ カラー| ワッシャ | カラー | [ M ]材質 | 色 |
| EPOW | EPOC | エポキシガラス | 緑 |
| PTW | PTC | ふっ素樹脂(PTFE) | 白 |
| PKW | PKC | PEEK | 灰 |
規格表
| 型式 | − | V |
| PTW10 | − | 3 |
| 型式 | − | D | − | L |
| EPOC16 | − | 25 | − | 55 |
| 型式 | V 選択 | T | ||||||||
| Type | D | |||||||||
| EPOW PTW PKW | 10 | 3 | 4 | 5 | 6 | 3 | ||||
| 12 | 4 | 5 | 6 | 8 | 3 | |||||
| 14 | 4 | 5 | 6 | 8 | 10 | 3 | ||||
| 15 | 4 | 5 | 6 | 8 | 10 | 3 | ||||
| 16 | 5 | 6 | 8 | 10 | 3 | |||||
| 20 | 5 | 6 | 8 | 10 | 12 | 3 | ||||
| 25 | 6 | 8 | 10 | 12 | 3 | |||||
| 30 | 10 | 12 | 16 | 3 | ||||||
| 35 | 12 | 16 | 5 | |||||||
| 40 | 16 | 5 | ||||||||
| 型式 | D 選択 | L 指定1mm単位 | |||||||||||
| Type | V | ||||||||||||
| EPOC PTC＊ PKC | 2 | 5 | 6 | 8 | 10 | 5〜30 | |||||||
| 3 | 5 | 6 | 8 | 10 | 12 | 14 | 5〜50 | ||||||
| 4 | 6 | 8 | 10 | 12 | 14 | 15 | |||||||
| 5 | 8 | 10 | 12 | 14 | 15 | 16 | 20 | ||||||
| 6 | 8 | 10 | 12 | 14 | 15 | 16 | 20 | 25 | |||||
| 8 | 12 | 14 | 15 | 16 | 20 | 25 | 30 | ||||||
| 10 | 14 | 15 | 16 | 20 | 25 | 30 | |||||||
| 12 | 20 | 25 | 30 | 5〜100 | |||||||||
| 16 | 20 | 25 | 30 | ||||||||||
| 20 | 25 | 30 | |||||||||||
関連リンク
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
規格外品サービスによくある質問
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
200円 ( 220円 ) | 在庫品1日目当日出荷可能 |
- |
200円 ( 220円 ) | 在庫品1日目当日出荷可能 |
- |
200円 ( 220円 ) | 在庫品1日目当日出荷可能 |
- |
200円 ( 220円 ) | 在庫品1日目当日出荷可能 |
- |
220円 ( 242円 ) | 在庫品1日目当日出荷可能 |
- |
220円 ( 242円 ) | 在庫品1日目当日出荷可能 |
- |
220円 ( 242円 ) | 在庫品1日目当日出荷可能 |
- |
220円 ( 242円 ) | 在庫品1日目当日出荷可能 |
- |
230円 ( 253円 ) | 在庫品1日目当日出荷可能 |
- |
230円 ( 253円 ) | 在庫品1日目当日出荷可能 |
- |
230円 ( 253円 ) | 在庫品1日目当日出荷可能 |
- |
230円 ( 253円 ) | 在庫品1日目当日出荷可能 |
- |
230円 ( 253円 ) | 在庫品1日目当日出荷可能 |
- |
230円 ( 253円 ) | 在庫品1日目当日出荷可能 |
- |
230円 ( 253円 ) | 在庫品1日目当日出荷可能 |
- |
230円 ( 253円 ) | 在庫品1日目当日出荷可能 |
- |
230円 ( 253円 ) | 在庫品1日目当日出荷可能 |
- |
230円 ( 253円 ) | 在庫品1日目当日出荷可能 |
- |
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
- |
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
- |
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
- |
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
- |
280円 ( 308円 ) | 在庫品1日目当日出荷可能 |
- |
280円 ( 308円 ) | 在庫品1日目当日出荷可能 |
- |
280円 ( 308円 ) | 在庫品1日目当日出荷可能 |
- |
280円 ( 308円 ) | 在庫品1日目当日出荷可能 |
- |
280円 ( 308円 ) | 在庫品1日目当日出荷可能 |
- |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
- |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
- |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
- |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
- |
340円 ( 374円 ) | 在庫品1日目当日出荷可能 |
- |
340円 ( 374円 ) | 在庫品1日目当日出荷可能 |
- |
340円 ( 374円 ) | 在庫品1日目当日出荷可能 |
- |
430円 ( 473円 ) | 在庫品1日目当日出荷可能 |
- |
430円 ( 473円 ) | 在庫品1日目当日出荷可能 |
- |
550円 ( 605円 ) | 在庫品1日目当日出荷可能 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
470円 ( 517円 ) | 在庫品1日目当日出荷可能 |
|
470円 ( 517円 ) | 在庫品1日目当日出荷可能 |
|
470円 ( 517円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
PEEK･エポキシガラス･ふっ素樹脂のワッシャ・カラーです。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | |||
| Type | D | EPOW | PTW | PKW |
| EPOW PTW PKW | 10 | 200 | 230 | 470 |
| 12 | 220 | 260 | 530 | |
| 14 | 230 | 300 | 630 | |
| 15 | 230 | 330 | 640 | |
| 16 | 250 | 340 | 660 | |
| 20 | 280 | 430 | 760 | |
| 25 | 290 | 510 | 950 | |
| 30 | 340 | 570 | 1,130 | |
| 35 | 430 | 590 | 1,700 | |
| 40 | 550 | 660 | 2,270 | |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | ||||||||||||
| EPOC | PTC | PKC | |||||||||||
| Type | V | L5〜25 | L26〜50 | L51〜75 | L76〜100 | L5〜25 | L26〜50 | L51〜75 | L76〜100 | L5〜25 | L26〜50 | L51〜75 | L76〜100 |
| EPOC PTC PKC | 2 | 320 | 380 | − | − | 430 | 570 | − | − | 1,000 | 1,420 | − | − |
| 3 | 320 | 380 | 430 | 570 | 1,100 | 1,580 | |||||||
| 4 | 560 | 620 | 570 | 780 | 1,420 | 2,270 | |||||||
| 5 | 750 | 990 | 920 | 1,210 | 1,980 | 3,400 | |||||||
| 6 | 990 | 1,230 | 1,210 | 1,630 | 2,700 | 4,540 | |||||||
| 8 | 1,350 | 1,730 | 1,420 | 1,980 | 2,980 | 4,970 | |||||||
| 10 | 1,730 | 1,850 | 1,700 | 2,420 | 3,400 | 5,670 | |||||||
| 12 | 1,850 | 1,960 | 2,130 | 2,470 | 2,060 | 2,910 | 4,250 | 5,610 | 3,830 | 6,380 | 9,220 | 12,760 | |
| 16 | 1,960 | 2,220 | 2,380 | 2,720 | 2,550 | 3,480 | 4,970 | 5,820 | 4,250 | 7,090 | 9,920 | 13,470 | |
| 20 | 2,220 | 2,460 | 2,640 | 2,970 | 3,120 | 4,120 | 5,670 | 6,800 | 4,970 | 7,800 | 10,640 | 14,180 | |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1〜49 | 50〜69 | 70〜99 | 100〜200 | 201～ |
| 値引率 | 基準単価 | 5％ | 10％ | 20％ | お見積り |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1〜9 | 10〜14 | 15〜19 | 20〜50 | 51～ |
| 値引率 | 基準単価 | 5％ | 10％ | 20％ | お見積り |
