セラミックス　ワッシャ・カラー・シート

セラミックス　ワッシャ・カラー・シート
  • 形状
    標準
  • 販売形態
    バラ売り
  • 材質証明書
    対象

ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

meviy（メビー）
3Dデータで1分見積もり
最短1日目出荷
未確定：候補が36型番あります。
数量：

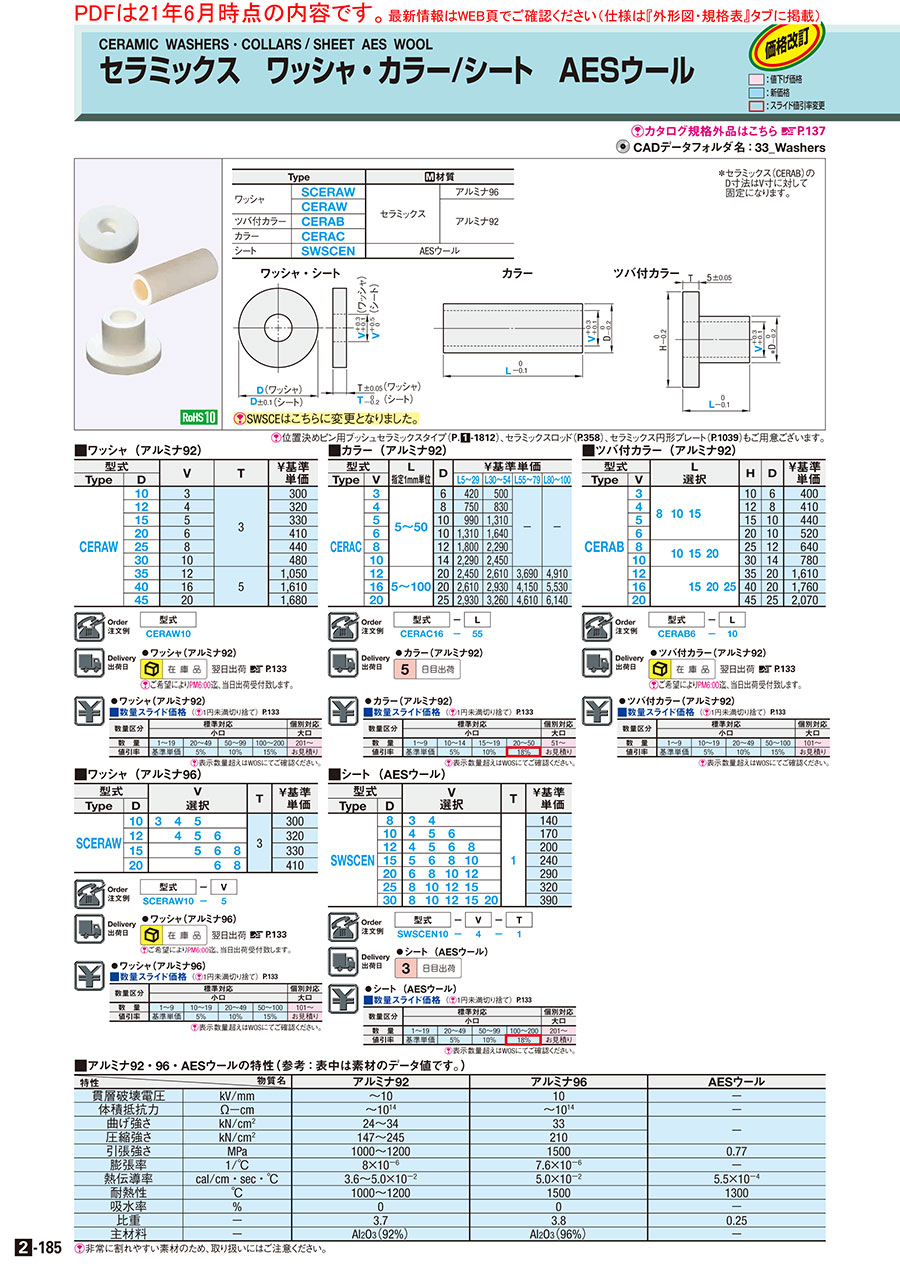

外形図・規格表


　セラミックス　ワッシャ・カラー・シート:関連画像 ワッシャ・シート カラー
[ ! ]SWSCEはこちらに変更となりました。
Type[ M ]材質
ワッシャSCERAWセラミックスアルミナ96
CERAWアルミナ92
カラーCERAC
シートSWSCENAESウール

[ ! ]位置決めピン用ブッシュセラミックスタイプ（P1-1812）、セラミックスロッド（こちら）、セラミックス円形プレート（こちら）もご用意ございます。


規格表

■ワッシャ（アルミナ92）
型式
CERAW10
■カラー（アルミナ92）
型式−L
CERAC16−55
■シート （AESウール）
型式−V−T
SWSCEN10−4−1
■ワッシャ（アルミナ96）
型式−V
SCERAW10−5
■ワッシャ（アルミナ92）
型式VTD寸法
公差		  質量（g）
（参考値）
TypeD
CERAW1033±0.20.8
12431.2
15531.8
20633.3
25835.2
301037.3
35125±0.316.5
4016520.6
4520524.9
■カラー（アルミナ92）
型式LD
TypeV指定1mm単位
CERAC35〜506
48
510
610
812
1014
125〜10020
1620
2025
■シート （AESウール）
型式V
選択		T
TypeD
SWSCEN834   1
10456
124568
1556810
20681012
258101215
30810121520
■ワッシャ（アルミナ96）
型式V
選択		TD寸法
公差		  質量（g）
（参考値）
TypeD
SCERAW10345  30
 -0.2		0.7
12 456 31.0
15  56831.5
20   6833.1
■アルミナ92・96・セラミックファイバーの特性（参考：表中は素材のデータ値です。）
特性 物質名アルミナ92アルミナ96AESウール
貫層破壊電圧kV/mm〜1010－
体積抵抗力Ω−cm〜1014〜1014－
曲げ強さkN/cm224〜3433－
圧縮強さkN/cm2147〜245210
引張強さMPa1000〜120015000.77
膨張率1/℃8×10−67.6×10−6－
熱伝導率cal/cm・sec・℃3.6〜5.0×10−25.0×10−25.5×10−4
耐熱性℃1000〜120015001300
吸水率%00－
比重−3.73.80.25
主材料−Al2O3(92%)Al2O3(96%)－
[ ! ]非常に割れやすい素材のため、取り扱いにはご注意ください。

関連部品

 非金属ワッシャ・カラー
カテゴリページ非金属ワッシャ・カラー
代表商品セラミックスツバ付カラー断熱材ワッシャ・カラー断熱材ツバ付カラー
画像

型番リスト

表示件数
  • 1
    • 型番
    CERAC3-[5-50/1]
    CERAC4-[5-50/1]
    CERAC5-[5-50/1]
    CERAC6-[5-50/1]
    CERAC8-[5-50/1]
    CERAC10-[5-50/1]
    CERAC12-[5-100/1]
    CERAC16-[5-100/1]
    CERAC20-[5-100/1]
    CERAW10
    CERAW12
    CERAW15
    CERAW20
    CERAW25
    CERAW30
    CERAW35
    CERAW40
    CERAW45
    SCERAW10-3
    SCERAW10-4
    SCERAW10-5
    SCERAW12-4
    SCERAW12-5
    SCERAW12-6
    SCERAW15-5
    SCERAW15-6
    SCERAW15-8
    SCERAW20-6
    SCERAW20-8
    SWSCEN8-[3,4]-1
    SWSCEN10-[4,5,6]-1
    SWSCEN12-[4,5,6,8]-1
    SWSCEN15-[5,6,8,10]-1
    SWSCEN20-[6,8,10,12]-1
    SWSCEN25-[8,10,12,15]-1
    SWSCEN30-[8,10,12,15,20]-1

    特性・用途

    外径

    内径

    厚み・長さ

    材質

    穴種類

    材質証明書：材質

    		RoHS?最小発注数量
    真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
    6
    3
    5 ～ 50
    [セラミック] アルミナ92
    通し穴
    アルミナ92
    10
    1個
    真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
    8
    4
    5 ～ 50
    [セラミック] アルミナ92
    通し穴
    アルミナ92
    10
    1個
    真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
    10
    5
    5 ～ 50
    [セラミック] アルミナ92
    通し穴
    アルミナ92
    10
    1個
    真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
    10
    6
    5 ～ 50
    [セラミック] アルミナ92
    通し穴
    アルミナ92
    10
    1個
    真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
    12
    8
    5 ～ 50
    [セラミック] アルミナ92
    通し穴
    アルミナ92
    10
    1個
    真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
    14
    10
    5 ～ 50
    [セラミック] アルミナ92
    通し穴
    アルミナ92
    10
    1個
    真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
    20
    12
    5 ～ 100
    [セラミック] アルミナ92
    通し穴
    アルミナ92
    10
    1個
    真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
    20
    16
    5 ～ 100
    [セラミック] アルミナ92
    通し穴
    アルミナ92
    10
    1個
    真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
    25
    20
    5 ～ 100
    [セラミック] アルミナ92
    通し穴
    アルミナ92
    10
    1個
    真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
    10
    3
    3
    [セラミック] アルミナ92
    通し穴
    アルミナ92
    10
    1個
    真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
    12
    4
    3
    [セラミック] アルミナ92
    通し穴
    アルミナ92
    10
    1個
    真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
    15
    5
    3
    [セラミック] アルミナ92
    通し穴
    アルミナ92
    10
    1個
    真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
    20
    6
    3
    [セラミック] アルミナ92
    通し穴
    アルミナ92
    10
    1個
    真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
    25
    8
    3
    [セラミック] アルミナ92
    通し穴
    アルミナ92
    10
    1個
    真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
    30
    10
    3
    [セラミック] アルミナ92
    通し穴
    アルミナ92
    10
    1個
    真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
    35
    12
    5
    [セラミック] アルミナ92
    通し穴
    アルミナ92
    10
    1個
    真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
    40
    16
    5
    [セラミック] アルミナ92
    通し穴
    アルミナ92
    10
    1個
    真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
    45
    20
    5
    [セラミック] アルミナ92
    通し穴
    アルミナ92
    10
    1個
    真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
    10
    3
    3
    [セラミック] アルミナ96
    通し穴
    アルミナ96
    10
    1個
    真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
    10
    4
    3
    [セラミック] アルミナ96
    通し穴
    アルミナ96
    10
    1個
    真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
    10
    5
    3
    [セラミック] アルミナ96
    通し穴
    アルミナ96
    10
    1個
    真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
    12
    4
    3
    [セラミック] アルミナ96
    通し穴
    アルミナ96
    10
    1個
    真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
    12
    5
    3
    [セラミック] アルミナ96
    通し穴
    アルミナ96
    10
    1個
    真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
    12
    6
    3
    [セラミック] アルミナ96
    通し穴
    アルミナ96
    10
    1個
    真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
    15
    5
    3
    [セラミック] アルミナ96
    通し穴
    アルミナ96
    10
    1個
    真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
    15
    6
    3
    [セラミック] アルミナ96
    通し穴
    アルミナ96
    10
    1個
    真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
    15
    8
    3
    [セラミック] アルミナ96
    通し穴
    アルミナ96
    10
    1個
    真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
    20
    6
    3
    [セラミック] アルミナ96
    通し穴
    アルミナ96
    10
    1個
    真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
    20
    8
    3
    [セラミック] アルミナ96
    通し穴
    アルミナ96
    10
    1個
    絶縁性 / 非磁性 / 耐熱性
    8
    3 ～ 4
    1
    [セラミック] AESウール
    -
    セラミックファイバー
    10
    1個
    絶縁性 / 非磁性 / 耐熱性
    10
    4 ～ 6
    1
    [セラミック] AESウール
    -
    セラミックファイバー
    10
    1個
    絶縁性 / 非磁性 / 耐熱性
    12
    4 ～ 8
    1
    [セラミック] AESウール
    -
    セラミックファイバー
    10
    1個
    絶縁性 / 非磁性 / 耐熱性
    15
    5 ～ 10
    1
    [セラミック] AESウール
    -
    セラミックファイバー
    10
    1個
    絶縁性 / 非磁性 / 耐熱性
    20
    6 ～ 12
    1
    [セラミック] AESウール
    -
    セラミックファイバー
    10
    1個
    絶縁性 / 非磁性 / 耐熱性
    25
    8 ～ 15
    1
    [セラミック] AESウール
    -
    セラミックファイバー
    10
    1個
    絶縁性 / 非磁性 / 耐熱性
    30
    8 ～ 20
    1
    [セラミック] AESウール
    -
    セラミックファイバー
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    320円
    ( 352円 )
    在庫品1日目当日出荷可能
    340円
    ( 374円 )
    在庫品1日目当日出荷可能
    350円
    ( 385円 )
    在庫品1日目当日出荷可能
    430円
    ( 473円 )
    在庫品1日目当日出荷可能
    460円
    ( 506円 )
    在庫品1日目当日出荷可能
    500円
    ( 550円 )
    在庫品1日目当日出荷可能
    1,100円
    ( 1,210円 )
    在庫品1日目当日出荷可能
    1,690円
    ( 1,859円 )
    在庫品1日目当日出荷可能
    1,760円
    ( 1,936円 )
    在庫品1日目当日出荷可能
    320円
    ( 352円 )
    在庫品1日目当日出荷可能
    320円
    ( 352円 )
    在庫品1日目当日出荷可能
    320円
    ( 352円 )
    在庫品1日目当日出荷可能
    340円
    ( 374円 )
    在庫品1日目当日出荷可能
    340円
    ( 374円 )
    在庫品1日目当日出荷可能
    340円
    ( 374円 )
    在庫品1日目当日出荷可能
    350円
    ( 385円 )
    在庫品1日目当日出荷可能
    350円
    ( 385円 )
    在庫品1日目当日出荷可能
    350円
    ( 385円 )
    在庫品1日目当日出荷可能
    430円
    ( 473円 )
    在庫品1日目当日出荷可能
    430円
    ( 473円 )
    在庫品1日目当日出荷可能
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
  • 1

    • 詳細情報

    基本情報

    耐熱に優れたセラミックスのワッシャ・カラー・ツバ付きカラーをラインナップしています。

    ご注意

    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    技術情報

    納期・価格



    価格表

    ■ワッシャ（アルミナ92）
    ・下表の価格表は23年4月時点の情報になります。
    ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    型式￥基準
    単価
    TypeD
    CERAW10320
    12340
    15350
    20430
    25460
    30500
    351,100
    401,690
    451,760
    ■カラー（アルミナ92）
    ・下表の価格表は23年4月時点の情報になります。
    ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    型式￥基準単価
    TypeVL5〜29L30〜54L55〜79L80〜100
    CERAC3440530−−
    4790870
    51,0401,380
    61,3801,720
    81,8902,400
    102,4002,570
    122,5702,7403,8705,160
    162,7403,0804,3605,810
    203,0803,4204,8406,450
    ■ワッシャ（アルミナ96）
    ・下表の価格表は23年4月時点の情報になります。
    ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    型式￥基準
    単価
    TypeD
    SCERAW10320
    12340
    15350
    20430
    ■シート （AESウール）
    ・下表の価格表は23年4月時点の情報になります。
    ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    型式V
    選択    		T￥基準
    単価
    TypeD
    SWSCEN834   1150
    10456  180
    124568 210
    1556810 250
    20681012 300
    258101215 340
    30810121520410

    ◦ワッシャ（アルミナ92）
    ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
    数量区分標準対応個別対応
    小口大口
    数 量1〜1920〜4950〜99100〜200201～
    値引率基準単価5％10％20％お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。
    ◦カラー（アルミナ92）
    ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
    数量区分標準対応個別対応
    小口大口
    数 量1〜910〜1415〜1920〜5051～
    値引率基準単価5％10％23％お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。
    ◦ワッシャ（アルミナ96）
    ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
    数量区分標準対応個別対応
    小口大口
    数 量1〜910〜1920〜4950〜100101～
    値引率基準単価5％10％20％お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。
    ◦シート（AESウール）
    ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
    数量区分標準対応個別対応
    小口大口
    数 量1〜1920〜4950〜99100〜200201～
    値引率基準単価5％10％23％お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。


    納期

    ●ワッシャ
    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
    ●ツバ付カラー（アルミナ92）
    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
    ●カラー（アルミナ92）
     5 日目出荷
    ●シート （AESウール）
     3 日目出荷


    出荷日については、こちらをご覧ください。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
