六角支柱－片端おねじ－【全長公差バラつき保証タイプ・標準タイプ】
ご注意
- 規格表内の赤文字は25年10月に追加した商品です。
- SS400相当及びSUS304の商品には油がついています。洗浄品はこちらからご選定いただけます。
- 三価クロメート（黒色）品はメッキの厚みにより、おねじがリングゲージを通らない場合がございますが、汎用品のねじ穴（旧JIS2級）にご使用いただけます。
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 当ページの価格表は25年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表

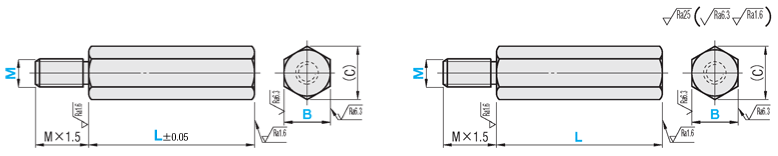

外形図
[ ! ]1明細行(1回のご注文)のL寸バラツキは±0.02㎜以内です。
[ ! ]2個以上でご注文ください。数量上限はありません。
| 精度 | Type | [ M ]材質 | [ S ]表面処理 |
| 全長公差バラつき保証タイプ | VPLON | SS400相当 | 無電解ニッケルメッキ |
| VSLON | SUS304 | − | |
| 標準タイプ | NLON | SS400相当 | − |
| LSON | 四三酸化鉄皮膜 | ||
| PLON | 無電解ニッケルメッキ | ||
| SLON | SUS304 | − | |
| ALON | A2011相当 | 白アルマイト | |
| ABLON | 黒アルマイト |
[ ! ]白・黒アルマイトはおねじ部、めねじ内部に表面処理されない場合があります。
[ ! ]白・黒アルマイトは軸端面にセンター穴が付く場合があります。
| 精度 | L寸 | L寸公差 | L寸バラつき |
| 全長公差バラつき保証タイプ | 8≦L≦130 | ±0.05 | ±0.02 |
| 標準タイプ | 8≦L≦300 | ±0.1 | - |
| 300＜L≦600 | ±0.3 | ||
| 600＜L≦1000 | ±0.4 |
●SS400相当・SUS304
| B | B寸公差 |
| 3を超え 6以下 | 0 −0.12 |
| 6を超え 10以下 | 0 −0.15 |
| 10を超え 18以下 | 0 −0.18 |
| 18を超え 30以下 | 0 −0.21 |
| 30を超え 50以下 | 0 −0.25 |
●A2011相当
| B | B寸公差 |
| 10以下 | ±0.10 |
| 10を超え 18以下 | ±0.18 |
| 18を超え 30以下 | ＋0.12 −0.21 |
 | M | MC | g |
2 | 1.5 | 0.8 | |
| 2.5 | 2 | ||
2.6 | 2.1 | ||
3 | 2.4 | 1 | |
4 | 3.2 | 1.2 | |
5 | 4.1 | 1.5 | |
6 | 4.4 | 2 | |
8 | 6 | 3 | |
10 | 7.7 | ||
12 | 9.4 | 4 | |
16 | 13 | ||
20 | 16.4 | 5 | |
24 | 19.6 |
規格表
| 型式 | − | L | − | M |
| VPLON5 | − | 100 | − | M2.5 |
| SLON10 | − | 300 | − | M5 |
| 型式 | L 指定0.1mm単位 | M(並目)おねじ 選択 | (C) | ||||||||
| Type | B | ||||||||||
| SS400相当 VPLON SUS304 VSLON | 5 | 8.0~100.0 | 2 | 2.5 | 3 | 5.8 | |||||
| 6 | 15.0~100.0 | 3 | 4 | 5 | 6.9 | ||||||
| 7 | 15.0~130.0 | 3 | 4 | 5 | 8.1 | ||||||
| 8 | 20.0~130.0 | 3 | 4 | 5 | 6 | 9.2 | |||||
| 10 | 25.0~130.0 | 3 | 4 | 5 | 6 | 8 | 11.5 | ||||
| 12 | 25.0~130.0 | 3 | 4 | 5 | 6 | 8 | 10 | 13.9 | |||
| 13 | 30.0~130.0 | 3 | 4 | 5 | 6 | 8 | 10 | 15.0 | |||
| 14 | 30.0~130.0 | 3 | 4 | 5 | 6 | 8 | 10 | 16.2 | |||
| 17 | 35.0~130.0 | 4 | 5 | 6 | 8 | 10 | 19.6 | ||||
| 19 | 45.0~130.0 | 4 | 5 | 6 | 8 | 10 | 21.9 | ||||
| 型式 | L 指定0.5mm単位 | M(並目)おねじ選択 | (C) | ||||||||||||
| Type | B | ||||||||||||||
| 片端おねじ SS400相当 NLON LSON PLON SUS304 SLON A2011相当 ALON (6≦B≦19, Y≦500) ABLON (6≦B≦19, Y≦500) | 5 | 8.0〜100.0 | 2 | 2.6 | 3 | 5.8 | |||||||||
| 6 | 15.0〜100.0 | 3 | 4 | 5 | 6.9 | ||||||||||
| 7 | 15.0〜200.0 | 3 | 4 | 5 | 8.1 | ||||||||||
| 8 | 20.0〜250.0 | 3 | 4 | 5 | 6 | 9.2 | |||||||||
| 10 | 20.0〜350.0 | 3 | 4 | 5 | 6 | 8 | 11.5 | ||||||||
| 12 | 25.0〜500.0(495.5) | 3 | 4 | 5 | 6 | 8 | 10 | 13.9 | |||||||
| 13 | 30.0〜500.0(495.5) | 3 | 4 | 5 | 6 | 8 | 10 | 15.0 | |||||||
| 14 | 35.0〜600.0(495.5) | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16.2 | ||||||
| 17 | 35.0〜600.0(494.0) | 4 | 5 | 6 | 8 | 10 | 12 | 19.6 | |||||||
| 19 | 45.0〜600.0(494.0) | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 21.9 | ||||||
| 24 | 65.0〜700.0 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27.7 | |||||
| 27 | 65.0〜800.0 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 31.2 | |||||
| 30 | 80.0〜1000.0 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 34.6 | |||||
| 32 | 80.0〜1000.0 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 36.9 | |||||
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
追加工
| 型式 | − | L | − | M | − | (LKC・MLC) |
| NLMN6 SLMN10 | − − | 50.3 300 | − − | M3 MD5 | − − | LKC MLC5.5 |
| Alterations | L寸公差変更 | 全長（L寸）精度変更 | めねじ部有効長変更 | おねじ部長さ変更 | ||||||||
 |  |  |  | |||||||||
| Code | LKC | LVC | MD | MLC | ||||||||
| Spec. | L寸法公差は以下のようになります。 指定方法 LKC LKC使用時、L寸単位0.1mm指定可
L寸公差±0.05㎜以内のため適用不可 | 複数注文時、各L寸法のバラつきを ±0.02mm以内に致します。 指定方法 LVC [ ! ]1明細行のご注文数量に上限があります。 詳細はLVC 1明細行あたり上限数量表を ご参照ください。 [ NG ]L≧200、L寸固定、黒アルマイトは適用不可 [ NG ]全長公差バラつき保証タイプは標準で L寸バラつき±0.02㎜以内のため適用不可 | めねじ部の有効長をM×3に変更します。 指定方法 MD6 (MをMDに変更) [ ! ]MD×4≧Lの場合、めねじ下穴 が貫通する場合があります。 [ ! ]片端めねじのみ適用 [ NG ]M2・M2.6は適用不可 | おねじ部長さ変更 [ NG ]B=5は適用不可 [ ! ]MLC=指定0.1㎜単位 指定方法 MLC10 M×1≦MLC＜M×1.5 [ ! ]片端おねじのみ適用 | ||||||||
| ￥/1Code | 400 | 50 | 200 | 200 |
| 追加工LVC 1明細行あたり上限数量表 | ||
| 材質/ 表面処理 | 一般構造用鋼 / なし 一般構造用鋼 / 四三酸化鉄被膜 一般構造用鋼 / 無電解ニッケルメッキ SUS304 / なし | 一般構造用鋼 / 三価クロメート(黒色) A2011相当 / 白アルマイト A2017-T4 / 白アルマイト |
| 寸法 | 六角：対面幅B6~19 円形：外径D6~20 | 六角：対面幅B5、B24~B32 円形：外径D5、D25~D50 |
| 追加工 LVC 上限数量 | 100本/明細行 | 20本/明細行 |
関連リンク
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
規格外品サービスによくある質問
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 20日目 |
- |
- ( - ) | 20日目 |
- |
- ( - ) | 20日目 |
- |
- ( - ) | 20日目 |
- |
- ( - ) | 20日目 |
- |
- ( - ) | 20日目 |
- |
- ( - ) | 20日目 |
- |
- ( - ) | 20日目 |
- |
- ( - ) | 20日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
詳細情報
基本情報
全長公差バラつき保証タイプは【長さ公差±0.05mm】と【長さバラつき±0.02mm】を標準で保証した規格となります。
既存追加工のLVC+LKCをご希望の場合は、全長公差バラつき保証タイプで安価にご購入いただけます。
ご注意
- 規格表内の赤文字は25年10月に追加した商品です。
- SS400相当及びSUS304の商品には油がついています。洗浄品はこちらからご選定いただけます。
- 三価クロメート（黒色）品はメッキの厚みにより、おねじがリングゲージを通らない場合がございますが、汎用品のねじ穴（旧JIS2級）にご使用いただけます。
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 当ページの価格表は25年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は25年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| Type | B | ￥基準単価 | |||||
| SS400相当 無電解ニッケルメッキ VPLON | SUS304 VSLON | ||||||
| 最短L 〜50 | L50.1 ～100 | L100.1 ～130 | 最短L 〜50 | L50.1 ～100 | L100.1 ～130 | ||
| VPLON VSLON | 5 | 950 | 960 | - | 1,220 | 1,240 | - |
| 6 | 950 | 960 | - | 1,220 | 1,240 | - | |
| 7 | 1,020 | 1,040 | 1,050 | 1,350 | 1,360 | 1,380 | |
| 8 | 1,040 | 1,050 | 1,070 | 1,360 | 1,380 | 1,400 | |
| 10 | 1,160 | 1,170 | 1,190 | 1,480 | 1,490 | 1,520 | |
| 12 | 1,220 | 1,230 | 1,250 | 1,570 | 1,590 | 1,600 | |
| 13 | 1,250 | 1,260 | 1,280 | 1,750 | 1,760 | 1,780 | |
| 14 | 1,310 | 1,320 | 1,340 | 1,910 | 1,920 | 1,940 | |
| 17 | 1,380 | 1,430 | 1,460 | 2,230 | 2,260 | 2,290 | |
| 19 | 1,560 | 1,560 | 1,620 | 2,580 | 2,580 | 2,640 | |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | |||||||||
| Type | B | 最短L ～50 | L50.1 ～100 | L100.1 ～150 | L150.1 ～200 | L200.1 ～300 | L300.1 ～400 | L400.1 ～600 | L600.1 ～800 | L800.1 ～1000 |
| SS400相当 NLON | 5 | 490 | 500 | - | - | - | - | - | - | - |
| 6 | 500 | 510 | - | - | - | - | - | - | - | |
| 7 | 570 | 580 | 590 | 600 | - | - | - | - | - | |
| 8 | 580 | 590 | 600 | 610 | 640 | 660 | - | - | - | |
| 10 | 640 | 650 | 660 | 670 | 710 | 740 | - | - | - | |
| 12 | 660 | 670 | 680 | 690 | 740 | 760 | 800 | - | - | |
| 13 | 690 | 700 | 710 | 720 | 770 | 810 | 840 | - | - | |
| 14 | 720 | 740 | 750 | 760 | 790 | 860 | 970 | - | - | |
| 17 | 770 | 790 | 810 | 830 | 970 | 1,060 | 1,200 | - | - | |
| 19 | 860 | 880 | 900 | 920 | 1,070 | 1,180 | 1,340 | - | - | |
| 24 | - | 970 | 1,000 | 1,030 | 1,160 | 1,280 | 1,480 | 1,890 | - | |
| 27 | - | 1,020 | 1,060 | 1,100 | 1,340 | 1,520 | 1,840 | 2,400 | - | |
| 30 | - | 1,240 | 1,340 | 1,450 | 1,650 | 1,820 | 2,070 | 2,690 | 3,490 | |
| 32 | - | 1,340 | 1,450 | 1,550 | 1,930 | 2,160 | 2,520 | 3,270 | 4,230 | |
| SS400相当 四三酸化鉄皮膜 LSON | 5 | 550 | 560 | - | - | - | - | - | - | - |
| 6 | 550 | 560 | - | - | - | - | - | - | - | |
| 7 | 560 | 570 | 580 | 590 | - | - | - | - | - | |
| 8 | 620 | 630 | 640 | 650 | 690 | 710 | - | - | - | |
| 10 | 680 | 690 | 700 | 710 | 760 | 780 | - | - | - | |
| 12 | 710 | 720 | 740 | 750 | 800 | 820 | 870 | - | - | |
| 13 | 750 | 760 | 770 | 780 | 830 | 870 | 910 | - | - | |
| 14 | 770 | 780 | 790 | 800 | 840 | 910 | 1,040 | - | - | |
| 17 | 830 | 850 | 870 | 890 | 1,040 | 1,130 | 1,290 | - | - | |
| 19 | 920 | 950 | 970 | 990 | 1,160 | 1,260 | 1,450 | - | - | |
| 24 | - | 1,030 | 1,060 | 1,090 | 1,440 | 1,560 | 1,940 | 2,610 | - | |
| 27 | - | 1,090 | 1,130 | 1,180 | 1,730 | 1,910 | 2,380 | 3,030 | - | |
| 30 | - | 1,330 | 1,440 | 1,540 | 2,040 | 2,210 | 2,750 | 3,490 | 4,410 | |
| 32 | - | 1,450 | 1,550 | 1,660 | 2,360 | 2,590 | 3,220 | 4,130 | 5,280 | |
| SS400相当 無電解ニッケルメッキ PLON | 5 | 630 | 640 | - | - | - | - | - | - | - |
| 6 | 630 | 640 | - | - | - | - | - | - | - | |
| 7 | 680 | 690 | 700 | 710 | - | - | - | - | - | |
| 8 | 690 | 700 | 710 | 720 | 790 | 810 | - | - | - | |
| 10 | 770 | 780 | 790 | 800 | 870 | 890 | - | - | - | |
| 12 | 810 | 820 | 830 | 840 | 900 | 920 | 990 | - | - | |
| 13 | 830 | 840 | 850 | 860 | 930 | 980 | 1,050 | - | - | |
| 14 | 870 | 880 | 890 | 900 | 1,080 | 1,160 | 1,440 | - | - | |
| 17 | 920 | 950 | 970 | 990 | 1,420 | 1,510 | 1,910 | - | - | |
| 19 | 1,040 | 1,060 | 1,080 | 1,100 | 1,640 | 1,740 | 2,250 | - | - | |
| 24 | - | 1,430 | 1,460 | 1,490 | 2,150 | 2,280 | 2,980 | 4,130 | - | |
| 27 | - | 1,640 | 1,680 | 1,720 | 2,630 | 2,800 | 3,700 | 4,780 | - | |
| 30 | - | 2,000 | 2,100 | 2,210 | 3,120 | 3,290 | 4,340 | 5,590 | 7,190 | |
| 32 | - | 2,230 | 2,330 | 2,440 | 3,610 | 3,840 | 5,050 | 6,530 | 8,450 | |
| SUS304 SLON | 5 | 760 | 770 | - | - | - | - | - | - | - |
| 6 | 760 | 770 | - | - | - | - | - | - | - | |
| 7 | 840 | 850 | 860 | 870 | - | - | - | - | - | |
| 8 | 850 | 860 | 870 | 880 | 1,000 | 1,020 | - | - | - | |
| 10 | 920 | 930 | 950 | 960 | 1,190 | 1,210 | - | - | - | |
| 12 | 980 | 990 | 1,000 | 1,010 | 1,230 | 1,250 | 1,530 | - | - | |
| 13 | 1,090 | 1,100 | 1,110 | 1,120 | 1,390 | 1,430 | 1,750 | - | - | |
| 14 | 1,190 | 1,200 | 1,210 | 1,220 | 1,620 | 1,690 | 2,080 | - | - | |
| 17 | 1,390 | 1,410 | 1,430 | 1,450 | 2,050 | 2,140 | 2,730 | - | - | |
| 19 | 1,610 | 1,630 | 1,650 | 1,670 | 2,440 | 2,540 | 3,210 | - | - | |
| 24 | - | 2,230 | 2,260 | 2,290 | 3,300 | 3,420 | 4,130 | 5,160 | - | |
| 27 | - | 2,650 | 2,690 | 2,730 | 4,040 | 4,220 | 4,970 | 7,400 | - | |
| 30 | - | 3,050 | 3,150 | 3,260 | 4,600 | 4,770 | 5,680 | 8,910 | 14,020 | |
| 32 | - | 3,420 | 3,530 | 3,630 | 5,260 | 5,490 | 7,560 | 10,040 | 13,340 | |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | |||||||
| Type | B | 最短L ～50 | L50.5 ～100 | L100.5 ～150 | L150.5 ～200 | L200.5 ～300 | L300.5 ～400 | L400.5 ～495.5 |
| A2011相当 白アルマイト (×1.0) ALON 黒アルマイト (×1.1) ABLON | 6 | 770 | 780 | - | - | - | - | - |
| 7 | 870 | 880 | 890 | 900 | - | - | - | |
| 8 | 830 | 840 | 850 | 860 | 900 | - | - | |
| 10 | 890 | 900 | 910 | 920 | 1,180 | 1,200 | - | |
| 12 | 970 | 980 | 990 | 1,000 | 1,350 | 1,370 | 1,700 | |
| 13 | 990 | 1,000 | 1,010 | 1,020 | 1,410 | 1,420 | 2,000 | |
| 14 | 1,080 | 1,090 | 1,100 | 1,110 | 1,500 | 1,540 | 1,960 | |
| 17 | 1,250 | 1,260 | 1,260 | 1,270 | 1,800 | 1,860 | 2,430 | |
| 19 | 1,390 | 1,410 | 1,430 | 1,450 | 2,070 | 2,150 | 2,820 | |
[ ! ]黒アルマイトの場合には白アルマイトの価格に1.1を掛けた金額になります。
（1円単位切り捨て）
例）ABLON10－200の時 表中価格920円×1.1＝1,012円→1,010円
商品担当おすすめ
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
支柱カテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
六角支柱－片端おねじ片端めねじ【全長公差バラつき保証タイプ・標準タイプ】
4.5通常出荷日:当日出荷可能2日目～
ミスミ
六角支柱－両端めねじ【全長公差バラつき保証タイプ・標準タイプ】
4.6通常出荷日:当日出荷可能2日目～
ミスミ
円形支柱－片端おねじ片端めねじ【全長公差バラつき保証タイプ・標準タイプ】
4.5通常出荷日:当日出荷可能2日目～
ミスミ
円形支柱－両端めねじ【全長公差バラつき保証タイプ・標準タイプ】
4.6通常出荷日:当日出荷可能2日目～
ミスミ
円形支柱－片端おねじ－【全長公差バラつき保証タイプ・標準タイプ】
4.5通常出荷日:2日目～
ミスミ
六角支柱－並目ねじ径長さ指定片端おねじ片端めねじ－
4.5通常出荷日:2日目～
ミスミ
【黄銅・SUS・鉄】 金属スペーサー（小径六角支柱） 片端おねじ片端めねじ
4.6通常価格(税別)：31円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
円形支柱－片端めねじ－【全長公差バラつき保証タイプ・標準タイプ】
4.5通常出荷日:2日目～
ミスミ
【エコノミーシリーズ】 RoHS対応 六角支柱 片端おねじ・片端めねじタイプ
4.7通常価格(税別)：165円～
通常出荷日:当日出荷可能在庫品1日目～
