六角支柱－片端おねじ片端めねじインロー固定・指定－【全長公差バラつき保証タイプ・標準タイプ】
ご注意
- 規格表内の赤文字は25年10月に追加した商品です。
- 白・黒アルマイトの推奨トルクは0.5T系列（T系列の1/2）となります。有効かかり山数3山以上でご使用ください。計算方法は技術データ☞こちらになります。
- SS400相当及びSUS304の商品には油がついています。洗浄品はこちらからご選定いただけます。
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 当ページの価格表は25年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が1,760型番あります。
外形図・規格表

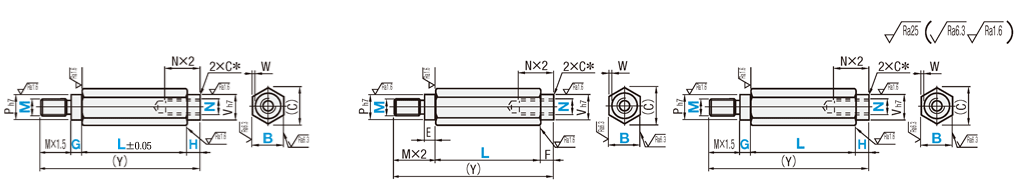

外形図
■全長公差バラつき保証タイプ■標準タイプ
(インロー指定)(インロー部固定)(インロー指定)
[ ! ]1明細行(1回のご注文)のL寸バラツキは±0.02㎜以内です。
[ ! ]2個以上でご注文ください。数量上限はありません。
(インロー指定)(インロー部固定)(インロー指定)
[ ! ]1明細行(1回のご注文)のL寸バラツキは±0.02㎜以内です。
[ ! ]2個以上でご注文ください。数量上限はありません。
＊コーナーはC0.2〜0.5
[ ! ]インロー部根元はR0.2~0.4
[ ! ]インロー部根元はR0.2~0.4
| 精度 | Type | [ M ]材質 | [ S ]表面処理 | |
| インロー部固定 | インロー部指定 | |||
| 全長公差バラつき保証タイプ | - | VPLSBKF | SS400相当 | 無電解ニッケルメッキ |
| - | VSLSBKF | SUS304 | − | |
| - | VUSLSBKF | 対面幅B寸=8 SUS316 | − | |
| 対面B寸=＞10 SUS316L | ||||
| 標準タイプ | NLSBK | NLSBKF | SS400相当 | − |
| LSBK | LSBKF | 四三酸化鉄皮膜 | ||
| PLSBK | PLSBKF | 無電解ニッケルメッキ | ||
| SLSBK | SLSBKF | SUS304 | ー | |
| ALSBK | ALSBKF | A2011相当 | 白アルマイト | |
| ABLSBK | ABLSBKF | 黒アルマイト | ||
[ ! ]白・黒アルマイトはおねじ部、めねじ内部に表面処理されない場合があります。
SS400相当・SUS304
B | B寸公差 |
| 3を超え 6以下 | 0 |
| -0.12 | |
| 6を超え 10以下 | 0 |
| -0.15 | |
| 10を超え 18以下 | 0 |
| -0.18 | |
| 18を超え 30以下 | 0 |
| -0.21 | |
| 30を超え 50以下 | 0 |
| -0.25 |
A2011相当
| B | B寸公差 |
| 10以下 | ±0.10 |
| 10を超え 18以下 | ±0.18 |
| 18を超え 30以下 | ＋0.12 −0.21 |
■L寸公差表 ※追加工なしの場合
[ ! ]E、F、G、H寸の寸法公差はJISB0405m級に準じる。
| 精度 | L寸 | L寸公差 | L寸バラつき |
| 全長公差バラつき保証タイプ | 8≦L≦130 | ±0.05 | ±0.02 |
| 標準タイプ | 8≦L≦300 | ±0.1 | - |
| 300＜L≦600 | ±0.3 | ||
| 600＜L≦1000 | ±0.4 |
■支柱 おねじ逃げ部寸法（参考値）
M | MC | g |
2 | 1.5 | 0.8 |
2.5 | 2 | |
2.6 | 2.1 | |
3 | 2.4 | 1 |
4 | 3.2 | 1.2 |
5 | 4.1 | 1.5 |
6 | 4.4 | 2 |
8 | 6 | 3 |
10 | 7.7 | |
12 | 9.4 | 4 |
16 | 13 | |
20 | 16.4 | 5 |
24 | 19.6 |
規格表
| 型式 | − | L | − | M | − | N | − | G | − | H |
| VPLSBKF10 | − | 100 | − | M5 | − | N5 | − | G4 | − | H2 |
| NLSBK10 | − | 200 | − | M5 | − | N5 | ||||
| NLSBKF10 | − | 200 | − | M5 | − | N5 | − | G4 | − | H2 |
■全長公差バラつき保証タイプ インロー部指定
[ ! ]M×1.5＋G+H＋L≦150
[ ! ]VUSLSBKFはB寸が8の場合はSUS316、B寸が10以上の場合はSUS316Lとなります。
| 型式 | L 指定0.1mm単位 | M(並目)おねじ選択 | N(並目)めねじ選択 | G 指定1mm単位 | H 指定1mm単位 | P | V | W | (C) | |||||||||||
| Type | B | |||||||||||||||||||
| SS400相当 VPLSBKF SUS304 VSLSBKF SUS316/SUS316L VUSLSBKF | 8 | 20.0〜 130.0 | 3 | 4 | 5 | 3 | 4 | 2〜 4 | 2〜 4 | 6 | 6 | 1 | 9.2 | |||||||
| 10 | 25.0〜 130.0 | 3 | 4 | 5 | 6 | 3 | 4 | 5 | 2〜 5 | 2〜 5 | 8 | 8 | 1 | 11.5 | ||||||
| 12 | 25.0〜 130.0 | 4 | 5 | 6 | 8 | 4 | 5 | 6 | 2〜 6 | 2〜 6 | 10 | 10 | 1 | 13.9 | ||||||
| 13 | 30.0〜 130.0 | 4 | 5 | 6 | 8 | 4 | 5 | 6 | 2〜 6 | 2〜 6 | 10 | 10 | 1.5 | 15 | ||||||
| 14 | 30.0〜 130.0 | 5 | 6 | 8 | 10 | 5 | 6 | 8 | 2〜 8 | 2〜 8 | 12 | 12 | 1 | 16.2 | ||||||
| 17 | 35.0〜 130.0 | 5 | 6 | 8 | 10 | 5 | 6 | 8 | 2〜 8 | 2〜 8 | 12 | 12 | 2.5 | 19.6 | ||||||
| 19 | 45.0〜 130.0 | 5 | 6 | 8 | 10 | 5 | 6 | 8 | 10 | 2〜10 | 2〜10 | 16 | 16 | 1.5 | 21.9 | |||||
[ ! ]VUSLSBKFはB寸が8の場合はSUS316、B寸が10以上の場合はSUS316Lとなります。
■標準タイプ
[ ! ]黒アルマイトは全長（Y）500までとなります。L寸の（ ）は黒アルマイトに適用されます。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
| 型式 | L 指定0.5mm単位 | M(並目)おねじ選択 ＊はインロー部指定のみ選択可能です。 | N(並目)めねじ選択 | G 指定1mm単位 [ ! ]インロー部指定のみ | H 指定1mm単位 [ ! ]インロー部指定のみ | E | F | P | V | W | (C) | |||||||||||||||||||
| Type | B | |||||||||||||||||||||||||||||
| インロー部固定 SS400相当 NLSBK LSBK PLSBK SUS304 SLSBK A2011相当 ALSBK (B≦19) ABLSBK (B≦19,Y≦500) | インロー部指定 SS400相当 NLSBKF LSBKF PLSBKF SUS304 SLSBKF A2011相当 ALSBKF (B≦19) ABLSBKF (B≦19,Y≦500) | 8 | 20.0〜 250.0 | 3 | 4 | 5 | 3 | 4 | 2〜 4 | 2〜 4 | 2 | 4 | 6 | 6 | 1 | 9.2 | ||||||||||||||
| 10 | 20.0〜 350.0 | 3 | 4 | 5 | 6 | 3 | 4 | 5 | 2〜 5 | 2〜 5 | 2 | 5 | 8 | 8 | 1 | 11.5 | ||||||||||||||
| 12 | 25.0〜 500.0(490.0) | 4 | 5 | 6 | 8 | 4 | 5 | 6 | 2〜 6 | 2〜 6 | 3 | 6 | 10 | 10 | 1 | 13.9 | ||||||||||||||
| 13 | 25.0〜 500.0(490.0) | 4 | 5 | 6 | 8 | 4 | 5 | 6 | 2〜 6 | 2〜 6 | 3 | 6 | 10 | 10 | 1.5 | 15.0 | ||||||||||||||
| 14 | 30.0〜 600.0(488.5) | 5 | 6 | 8 | 10 | 5 | 6 | 8 | 2〜 8 | 2〜 8 | 4 | 8 | 12 | 12 | 1 | 16.2 | ||||||||||||||
| 17 | 30.0〜 600.0(488.5) | 5 | 6 | 8 | 10 | 5 | 6 | 8 | 2〜 8 | 2〜 8 | 4 | 8 | 12 | 12 | 2.5 | 19.6 | ||||||||||||||
| 19 | 45.0〜 600.0(488.5) | 5 | 6 | 8 | 10 | 12 | 16 | 5 | 6 | 8 | 10 | 12 | 2〜10 | 2〜10 | 5 | 10 | 16 | 16 | 1.5 | 21.9 | ||||||||||
| 24 | 55.0〜 700.0 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 5 | 6 | 8 | 10 | 12 | 16 | 2〜12 | 2〜12 | 6 | 12 | 20 | 20 | 2 | 27.7 | ||||||||
| 27 | 55.0〜 800.0 | ＊5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 5 | 6 | 8 | 10 | 12 | 16 | 2〜16 | 2〜16 | 7 | 16 | 24 | 24 | 1.5 | 31.2 | |||||||
| 27W | 7 | 16 | 20 | 20 | 3.5 | 31.2 | ||||||||||||||||||||||||
| 30 | 65.0〜1000.0 | ＊5 | ＊6 | 8 | 10 | 12 | 16 | 20 | 24 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 2〜16 | 2〜16 | 8 | 16 | 28 | 28 | 1 | 34.6 | ||||||
| 30W | 8 | 16 | 24 | 24 | 3 | 34.6 | ||||||||||||||||||||||||
| 32 | 65.0〜1000.0 | ＊5 | ＊6 | 8 | 10 | 12 | 16 | 20 | 24 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 2〜20 | 2〜20 | 8 | 20 | 30 | 30 | 1 | 36.9 | ||||||
| 32W | 8 | 20 | 24 | 24 | 4 | 36.9 | ||||||||||||||||||||||||
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
追加工
| 型式 | − | L | − | M | − | N | − | G | − | H | − | (LKC・SC・NPC・NVC…etc.) |
| NLSBKF10 | − | 200.1 | − | M5 | − | N5 | − | G2 | − | H2 | − | LKC − PKH7 − VKH7 |
| Alterations | L寸公差変更 | 全長（L寸）精度変更 | めねじ部有効長変更 | V部インローカット | P部インローカット | インロー部径指定 | インロー長さ変更 | |||||||||||||||||||||||||||||||||
 |  |  |  |  |  |  | ||||||||||||||||||||||||||||||||||
| Code | LKC | LVC | MD・ND | NVC | NPC | PKH VKH | GLC HLC | |||||||||||||||||||||||||||||||||
| Spec. | L寸法公差は以下のように なります。 指定方法 LKC LKC使用時、L寸単位0.1mm 指定可
[ NG ]全長公差バラつき保証タイプは標準でL寸公差±0.05㎜以内のため適用不可 | 複数注文時、各L寸法のバラつきを±0.02mm以内に致します。 指定方法 LVC [ ! ]1明細行のご注文数量に上限があります。 [ NG ]L≧200、L寸固定、黒アルマイトは適用不可 [ NG ]全長公差バラつき保証タイプは標準でL寸バラつき±0.02㎜以内のため適用不可 | めねじ部の有効長をM(N)×3に変更します。 指定方法 MD6/ND6 (MをMD・NをNDに変更) [ ! ]ND×4≦L＋F(H) | Nねじ側のVインロー部の 加工を行いません。 指定方法 NVC [ ! ]インロー部指定寸法はH2で指定してください。 | Mねじ側のPインロー部の 加工を行いません。 指定方法 NPC [ ! ]インロー部指定寸法はG2で指定してください。 | インロー部径を指定できます。 指定1mm単位 指定方法 PKH8
| インロー部長さを指定で きます。 指定0.5mm単位 指定方法 GLC15 HLC15 [ ! ]2.5≦GLC＜Gmax×2.5 2.5≦HLC＜Hmax×2.5 [ NG ]インロー固定は 指定不可 | |||||||||||||||||||||||||||||||||
| ￥/1Code | 400 | 50 | 200 | －300 | －300 | 200 | 200 |
追加工LVC 1明細行あたり上限数量表
| 追加工LVC 1明細行あたり上限数量表 | ||
| 材質/ 表面処理 | 一般構造用鋼 / なし 一般構造用鋼 / 四三酸化鉄被膜 一般構造用鋼 / 無電解ニッケルメッキ SUS304 / なし | 一般構造用鋼 / 三価クロメート(黒色) A2011相当 / 白アルマイト A2017-T4 / 白アルマイト |
| 寸法 | 六角：対面幅B6~19 円形：外径D6~20 | 六角：対面幅B5、B24~B32 円形：外径D5、D25~D50 |
| 追加工 LVC 上限数量 | 100本/明細行 | 20本/明細行 |
