検査治具用ブッシュ 長円形状
- 通常単価(税別)
- -
- 税込単価
- -
穴形状が長円になっている検査冶具用ブッシュです。２軸の公差が異なる場合等にお使...
詳細情報を確認するご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

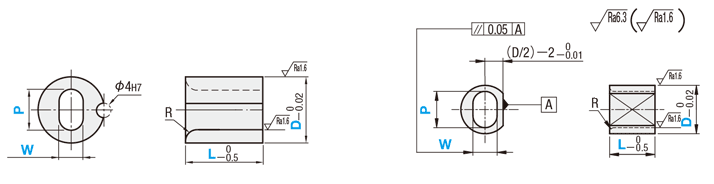

外形図・規格表
■ストレート（ノック回り止め）
■ストレート（一面落とし）
[ ! ]1
[ ! ]2
| [ M ]材質 | [ H ]硬度 | Type | |||
| ノック回り止め | 一面落とし | ||||
| P＋0.03 ＋0.01 W＋0.03 ＋0.01 | PH7 WH7 | P＋0.03 ＋0.01 W＋0.03 ＋0.01 | PH7 WH7 | ||
| SKS93相当 | 50～60HRC | KJBSC | KJBHSC | KJBSCD | KJBHSCD |
| SUS304 | − | KJBSCS | KJBHSCS | KJBSCDS | KJBHSCDS |
| SUS440Cまたは 13Crステンレス | 45～50HRC | KJBSCC | KJBHSCC | − | − |
規格表
| 型式 | P | − | W | − | L | − | T | |||
| − | ||||||||||
| Type | D | |||||||||
| KJBSTC | 12 | − | P9.50 | − | W4.50 | − | L15 | − | T2 | |
| P，W | H7 |
| 3.00 | ＋0.010 0 |
| 3.01〜6.00 | ＋0.012 0 |
| 6.01〜10.00 | ＋0.015 0 |
| 10.01〜18.00 | ＋0.018 0 |
| 18.01〜27.00 | ＋0.021 0 |
| 型式 | P 指定0.01mm単位 | W 指定0.01mm単位 | L 指定1mm単位 | R | 規格有無 | |||||||||||||
| Type | D | ノック回り止め | 一面落とし | |||||||||||||||
| ストレート | P＋0.03 ＋0.01 W＋0.03 ＋0.01 | PH7 WH7 | P＋0.03 ＋0.01 W＋0.03 ＋0.01 | PH7 WH7 | ||||||||||||||
| ノック回り止め | 一面落とし | KJBSC | KJBSCS | KJBSCC | KJBHSC | KJBHSCS | KJBHSCC | KJBSCD | KJBSCDS | KJBHSCD | KJBHSCDS | |||||||
| P＋0.03 ＋0.01 W＋0.03 ＋0.01 | PH7 WH7 | P＋0.03 ＋0.01 W＋0.03 ＋0.01 | PH7 WH7 | |||||||||||||||
| KJBSC KJBSCS KJBSCC | KJBHSC KJBHSCS KJBHSCC | KJBSCD KJBSCDS | KJBHSCD KJBHSCDS | 10 | 4.00～ 8.00 | P＞W (W≧3.00) | 5〜20 | 2.0 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 12 | 4.00～10.00 | 2.0 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||
| 16 | 6.00～14.00 | 2.0 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||
| 20 | 10.00～18.00 | 2.0 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||
| 25 | 14.00～22.00 | 2.0 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||
| 30 [ ! ]3 | 20.00～27.00 | 2.0 | ● | − | − | ● | − | − | ● | − | ● | − | ||||||
[ ! ]2 ストレートタイプの場合ノック穴と長円の間の肉厚が1ミリ以上必要です（｛（D−W）/2｝−2≧1）。
[ ! ]3 D＝30は、材質SKS93のスレートタイプのみ適用となります。
追加工
| 型式 | − | P | − | W | − | L | − | T | − | (FC・NC…etc.) |
| KJBHSC20 | − | P15.00 | − | W12.00 | − | L20 | − | NC |
| Alterations | Code | Spec. | ￥/1Code |
溝追加工(接着剤溜まり用) | FC | 接着剤溜まり用の溝加工を追加します。 [ ! ]D≧P＋3：ブッシュの肉厚が1.5ミリ [ ! ]ストレートの場合L≧8、 | 200 |
溝追加工(抜け止め防止) | NC | 抜け止め防止の溝加工を追加します。 [ ! ]D≧P＋3：ブッシュの肉厚が1.5ミリ [ ! ]ストレートの場合L≧8、 | 300 |
| Alterations | Code | Spec. | ￥/1Code | |
内径R C面取り | RN | RをC面取り(0.1以下)にします。 | －100 | |
| ツバ厚 公差変更 |  | TKC | ツバ厚公差を±0.01に変更します。 [ ! ]ツバ付タイプのみ適用 | 400 |
L寸公差変更 | LKC | L寸公差を 0－0.05に変更します。 [ ! ]L≦19の場合のみ適用 | 400 | |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
詳細情報
基本情報
穴形状が長円になっている検査冶具用ブッシュです。２軸の公差が異なる場合等にお使い頂けます。
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | ￥基準単価 | |||||||||
| ノック回り止め | 一面落とし | |||||||||
| P＋0.03 ＋0.01 W＋0.03 ＋0.01 | PH7 WH7 | P＋0.03 ＋0.01 W＋0.03 ＋0.01 | PH7 WH7 | |||||||
| KJBSC | KJBSCS | KJBSCC | KJBHSC | KJBHSCS | KJBHSCC | KJBSCD | KJBSCDS | KJBHSCD | KJBHSCDS | |
| 10 | 4,490 | 6,140 | 6,860 | 4,790 | 6,460 | 7,170 | 5,080 | 6,690 | 5,400 | 7,000 |
| 12 | 4,790 | 6,550 | 7,310 | 5,090 | 6,870 | 7,620 | 5,160 | 6,770 | 5,470 | 7,090 |
| 16 | 5,590 | 7,640 | 8,530 | 5,890 | 7,960 | 8,840 | 6,010 | 7,950 | 6,320 | 8,260 |
| 20 | 6,490 | 8,870 | 9,900 | 6,780 | 9,190 | 10,220 | 6,990 | 9,100 | 7,310 | 9,420 |
| 25 | 8,090 | 11,060 | 12,340 | 8,380 | 11,370 | 12,650 | 8,690 | 11,160 | 9,010 | 11,480 |
| 30 | 10,480 | - | - | 10,770 | - | - | 11,240 | - | 11,550 | - |
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1〜19 | 20〜34 | 35〜49 | 50～100 | 101～ |
| 値引率 | 基準単価 | 5% | 10% | 23% | お見積り |
| 出荷日 | 通常 | ||||
