治具用位置決めピン　長円形状　おねじ

カタログ |P.1-1832

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

治具用位置決めピン　並級ツバ付タイプ　おねじタイプ

4.4

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

治具用位置決めピン　長円形状　止めねじ

4.5

通常出荷日：5 日目

治具用位置決めピン長円形状です。【特長】ワークにあいた長円穴に合わせた位置決め...

詳細情報を確認する

規格・仕様：

大口分納

特性・用途
該当なし
導入側先端形状
長円
取付側形状
おねじ
表面処理
なし
材質証明書
対象

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が120型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

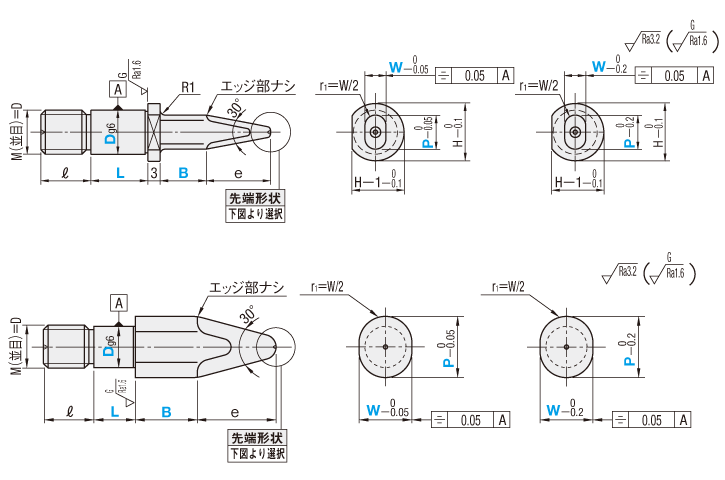

■ツバ付タイプ

●精級

●並級

■ツバなしタイプ

●精級

●並級

先端形状選択　[ ! ]センター穴が残ります。
標準形状	A形状	B形状

[ ! ]e=P/2÷tan15°+R-(R÷sin15°)	[ ! ]P-2Etan(A/2)≧0.73	[ ! ]e=P/2÷tan(A/2)+R-{R÷sin(A/2)}
参考： sin15°≒0.259　sin30°=0.5　sin45°≒0.707　sin60°≒0.866 tan15°≒0.267　tan30°≒0.577　tan45°=1　tan60°≒1.732

[ ! ]指示無き寸法公差はJIS B 0405 m級に準じる。ただし、おねじ長さ、角度寸法公差は除く。

Type				[ M ]材質	[ H ]硬度
ツバ付タイプ		ツバなしタイプ
長円精級	長円並級	長円精級	長円並級
LNLANF	NLANF	LNLNNF	NLNNF	SCM435	焼入硬度 35〜40HRC
TLNLANF	TNLANF	TLNLNNF	TNLNNF	SCM415	浸炭焼入硬度 55HRC〜(深度0.7〜0.8) ねじ部防浸処理

規格表

型式		−	P	−	W	−	B	−	L

Type	D
NLANF LNLNNF	10 8	− −	P11.8 P12.0	− −	W9.8 W10.0	− −	B10 B15	− −	L10 L12

型式

Type

先端形状

NLANF

−

P11.8

−

B15

−

L12

−

A90

−

LNLNNF

−

P15

−

W12

−

L15

−

A60

■ツバ付タイプ

型式					P 指定 0.1mm単位	W 指定 0.1mm単位	B 指定 1mm単位	L 選択			A 選択	E （A形状）指定1mm単位	ℓ	H	R
Type		先端形状	D_g6		P 指定 0.1mm単位	W 指定 0.1mm単位	B 指定 1mm単位	L 選択			A 選択	E （A形状）指定1mm単位	ℓ	H	R
精級 (焼入) LNLANF (浸炭) TLNLANF	並級 (焼入) NLANF (浸炭) TNLANF	指定無（角度30°、テーパR) A （テーパ） B （角度選択テーパR)	6	−0.004 −0.012	5.0〜9.0	3.0〜17.0 (P≧W＋2.0)	5〜30 並級(B≦W×4) 精級(B≦W×3)	5	8		^*30 60 90 120	1～10 並級（B≦W×4）精級（B≦W×3）	6	9	1
			8	−0.005 −0.014	5.0〜11.0			5	12	15			10	11	1.5
			10	−0.005 −0.014	7.0〜13.0			10	12	15			12	13	2
			12	−0.006 −0.017	9.0〜15.0			12	15	18			15	15	3
			16	−0.006 −0.017	13.0〜19.0			15	18	20			18	19	4

[ ! ]角度A＊30はB形状選択不可

■ツバなしタイプ

型式					P 指定 0.1mm単位	W 指定 0.1mm単位	B 指定 1mm単位	L 選択			A 選択	E （A形状）指定1mm単位	ℓ	R
Type		先端形状	D_g6
精級 (焼入) LNLNNF (浸炭) TLNLNNF	並級 (焼入) NLNNF (浸炭) TNLNNF	指定無（角度30°、テーパR) A （テーパ） B （角度選択テーパR)	6	−0.004 −0.012	10.0〜12.0	D＋2≦W≦P−2	5〜30 並級(B≦W×4) 精級(B≦W×3)	5	8		^*30 60 90 120	1～10 並級（B≦W×4）精級（B≦W×3）	6	3
			8	−0.005 −0.014	12.0〜16.0			5	12	15			10	3
			10	−0.005 −0.014	14.0〜20.0			10	12	15			12	3
			12	−0.006 −0.017	16.0〜24.0			12	15	18			15	5
			16	−0.006 −0.017	20.0〜32.0			15	18	20			18	6

[ ! ]角度A＊30はB形状選択不可

追加工

追加工コード	追加工内容		適用条件	指定例	\/1Code
KC	廻り止め位置変更	規格位置を0°とし90°移動した位置に廻り止め一面加工を行います。	[ ! ]ツバ付のみ適用 [ ! ]H-P≧2	NLANFA8-P6.5-W3.5-B12-L5-A60-E3-KC	200
MC	ねじ径変更	ねじ径を変更します。指定方法：MC8	[ ! ]D/3≦M、Mmin3 [ ! ]おねじタイプのみ適用	LNLNNFB10-P15-W12.8-B15-L10-A60-MC8	200
RTC	つば上部R変更	R1を下記選択Rに変更します。選択：R2、R3 指定方法：RTC2	[ ! ]ツバ付タイプのみ適用 [ ! ]RTC≦(H-P)/2	LNLANFB8-P7-W5-B15-L5-A60-RTC2	無料

型番リスト

表示件数

型番

LNLANF6-P[5-9/0.1]-W[3-17/0.1]-B[5-30/1]-L[5,8]

LNLANF8-P[5-11/0.1]-W[3-9/0.1]-B[5-30/1]-L[5,12,15]

LNLANF10-P[7-13/0.1]-W[3-11/0.1]-B[5-30/1]-L[10,12,15]

LNLANF12-P[9-15/0.1]-W[3-13/0.1]-B[5-30/1]-L[12,15,18]

LNLANF16-P[13-19/0.1]-W[3-17/0.1]-B[5-30/1]-L[15,18,20]

LNLANFA6-P[5-9/0.1]-W[3-17/0.1]-B[5-30/1]-L[5,8]-A[30,60,90,120]-E[1-10/1]

LNLANFA8-P[5-11/0.1]-W[3-17/0.1]-B[5-30/1]-L[5,12,15]-A[30,60,90,120]-E[1-10/1]

LNLANFA10-P[7-13/0.1]-W[3-17/0.1]-B[5-30/1]-L[10,12,15]-A[30,60,90,120]-E[1-10/1]

LNLANFA12-P[9-15/0.1]-W[3-17/0.1]-B[5-30/1]-L[12,15,18]-A[30,60,90,120]-E[1-10/1]

LNLANFA16-P[13-19/0.1]-W[3-17/0.1]-B[5-30/1]-L[15,18,20]-A[30,60,90,120]-E[1-10/1]

LNLANFB6-P[5-9/0.1]-W[3-17/0.1]-B[5-30/1]-L[5,8]-A[60,90,120]

LNLANFB8-P[5-11/0.1]-W[3-17/0.1]-B[5-30/1]-L[5,12,15]-A[60,90,120]

LNLANFB10-P[7-13/0.1]-W[3-17/0.1]-B[5-30/1]-L[10,12,15]-A[60,90,120]

LNLANFB12-P[9-15/0.1]-W[3-17/0.1]-B[5-30/1]-L[12,15,18]-A[60,90,120]

LNLANFB16-P[13-19/0.1]-W[3-17/0.1]-B[5-30/1]-L[15,18,20]-A[60,90,120]

LNLNNF6-P[10-12/0.1]-W[8-10/0.1]-B[5-30/1]-L[5,8]

LNLNNF8-P[12-16/0.1]-W[10-14/0.1]-B[5-30/1]-L[5,12,15]

LNLNNF10-P[14-20/0.1]-W[12-18/0.1]-B[5-30/1]-L[10,12,15]

LNLNNF12-P[16-24/0.1]-W[14-22/0.1]-B[5-30/1]-L[12,15,18]

LNLNNF16-P[20-32/0.1]-W[18-30/0.1]-B[5-30/1]-L[15,18,20]

LNLNNFA6-P[10-12/0.1]-W[8-10/0.1]-B[5-30/1]-L[5,8]-A[30,60,90,120]-E[1-10/1]

LNLNNFA8-P[12-16/0.1]-W[10-14/0.1]-B[5-30/1]-L[5,12,15]-A[30,60,90,120]-E[1-10/1]

LNLNNFA10-P[14-20/0.1]-W[12-18/0.1]-B[5-30/1]-L[10,12,15]-A[30,60,90,120]-E[1-10/1]

LNLNNFA12-P[16-24/0.1]-W[14-22/0.1]-B[5-30/1]-L[12,15,18]-A[30,60,90,120]-E[1-10/1]

LNLNNFA16-P[20-32/0.1]-W[18-30/0.1]-B[5-30/1]-L[15,18,20]-A[30,60,90,120]-E[1-10/1]

LNLNNFB6-P[10-12/0.1]-W[8-10/0.1]-B[5-30/1]-L[5,8]-A[60,90,120]

LNLNNFB8-P[12-16/0.1]-W[10-14/0.1]-B[5-30/1]-L[5,12,15]-A[60,90,120]

LNLNNFB10-P[14-20/0.1]-W[12-18/0.1]-B[5-30/1]-L[10,12,15]-A[60,90,120]

LNLNNFB12-P[16-24/0.1]-W[14-22/0.1]-B[5-30/1]-L[12,15,18]-A[60,90,120]

LNLNNFB16-P[20-32/0.1]-W[18-30/0.1]-B[5-30/1]-L[15,18,20]-A[60,90,120]

NLANF6-P[5-9/0.1]-W[3-7/0.1]-B[5-30/1]-L[5,8]

NLANF8-P[5-11/0.1]-W[3-9/0.1]-B[5-30/1]-L[5,12,15]

NLANF10-P[7-13/0.1]-W[3-11/0.1]-B[5-30/1]-L[10,12,15]

NLANF12-P[9-15/0.1]-W[3-13/0.1]-B[5-30/1]-L[12,15,18]

NLANF16-P[13-19/0.1]-W[3-17/0.1]-B[5-30/1]-L[15,18,20]

NLANFA6-P[5-9/0.1]-W[3-7/0.1]-B[5-30/1]-L[5,8]-A[30,60,90,120]-E[1-10/1]

NLANFA8-P[5-11/0.1]-W[3-9/0.1]-B[5-30/1]-L[5,12,15]-A[30,60,90,120]-E[1-10/1]

NLANFA10-P[7-13/0.1]-W[3-11/0.1]-B[5-30/1]-L[10,12,15]-A[30,60,90,120]-E[1-10/1]

NLANFA12-P[9-15/0.1]-W[3-13/0.1]-B[5-30/1]-L[12,15,18]-A[30,60,90,120]-E[1-10/1]

NLANFA16-P[13-19/0.1]-W[3-17/0.1]-B[5-30/1]-L[15,18,20]-A[30,60,90,120]-E[1-10/1]

NLANFB6-P[5-9/0.1]-W[3-7/0.1]-B[5-30/1]-L[5,8]-A[30,60,90,120]

NLANFB8-P[5-11/0.1]-W[3-9/0.1]-B[5-30/1]-L[5,12,15]-A[30,60,90,120]

NLANFB10-P[7-13/0.1]-W[3-11/0.1]-B[5-30/1]-L[10,12,15]-A[30,60,90,120]

NLANFB12-P[9-15/0.1]-W[3-13/0.1]-B[5-30/1]-L[12,15,18]-A[30,60,90,120]

NLANFB16-P[13-19/0.1]-W[3-17/0.1]-B[5-30/1]-L[15,18,20]-A[30,60,90,120]

NLNNF6-P[10-12/0.1]-W[8-10/0.1]-B[5-30/1]-L[5,8]

NLNNF8-P[12-16/0.1]-W[10-14/0.1]-B[5-30/1]-L[5,12,15]

NLNNF10-P[14-20/0.1]-W[12-18/0.1]-B[5-30/1]-L[10,12,15]

NLNNF12-P[16-24/0.1]-W[14-22/0.1]-B[5-30/1]-L[12,15,18]

NLNNF16-P[20-32/0.1]-W[18-30/0.1]-B[5-30/1]-L[15,18,20]

NLNNFA6-P[10-12/0.1]-W[8-10/0.1]-B[5-30/1]-L[5,8]-A[30,60,90,120]-E[1-10/1]

NLNNFA8-P[12-16/0.1]-W[10-14/0.1]-B[5-30/1]-L[5,12,15]-A[30,60,90,120]-E[1-10/1]

NLNNFA10-P[14-20/0.1]-W[10-18/0.1]-B[5-30/1]-L[10,12,15]-A[30,60,90,120]-E[1-10/1]

NLNNFA12-P[16-24/0.1]-W[14-22/0.1]-B[5-30/1]-L[12,15,18]-A[30,60,90,120]-E[1-10/1]

NLNNFA16-P[20-32/0.1]-W[18-30/0.1]-B[5-30/1]-L[15,18,20]-A[30,60,90,120]-E[1-10/1]

NLNNFB6-P[10-12/0.1]-W[8-10/0.1]-B[5-30/1]-L[5,8]-A[30,60,90,120]

NLNNFB8-P[12-16/0.1]-W[10-14/0.1]-B[5-30/1]-L[5,12,15]-A[30,60,90,120]

NLNNFB10-P[14-20/0.1]-W[10-18/0.1]-B[5-30/1]-L[10,12,15]-A[30,60,90,120]

NLNNFB12-P[16-24/0.1]-W[14-22/0.1]-B[5-30/1]-L[12,15,18]-A[30,60,90,120]

NLNNFB16-P[20-32/0.1]-W[18-30/0.1]-B[5-30/1]-L[15,18,20]-A[30,60,90,120]
