治具用位置決めピン　並級　ぼかしＲ付タイプ　止めねじ

カタログ |P.1-1829

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

治具用位置決めピン　並級ツバ付タイプ　止めねじタイプ

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

治具用位置決めピン　並級ツバ付タイプ　先端形状選択止めねじタイプ

通常出荷日：2 日目～

エッジ部にR加工をすることにより、ワークの抜差しがスムーズにできます。

詳細情報を確認する

規格・仕様：

大口分納

環境対応
RoHS対応（10物質）
特性・用途
該当なし
同軸度
並級 φ0.03
導入側公差
並級 0/-0.05
表面処理
なし
材質証明書
対象

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が104型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

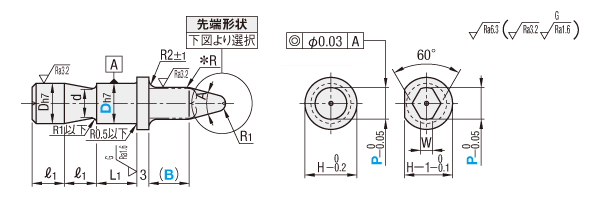

■ツバ付タイプ

(丸)

(ダイヤ)

＊A30=R10、A60・90・120=R3
ただし、先端B形状でA90・120の場合、エッジ部の除去のみとなります。

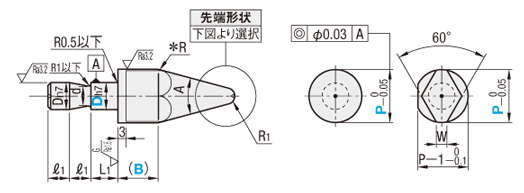

■ツバなしタイプ

(丸)

(ダイヤ)

＊A30・60=R10、A90・120=R3

先端形状選択　[ ! ]センター穴が残ります。
A形状	B形状
テーパ	テーパR
[ ! ]P-2Etan(A/2)≧0.73	[ ! ]e=P/2÷tan(A/2)+R-{R÷sin(A/2)}
参考： sin15°≒0.259　sin30°=0.5　sin45°≒0.707　sin60°≒0.866 tan15°≒0.267　tan30°≒0.577　tan45°=1　tan60°≒1.732

[ ! ]指示無き寸法公差はJIS B 0405 m級に準じる。ただし、角度寸法公差は除く。

Type			[ M ]材質	[ H ]硬度
ツバ付	ツバなし	形状
RATA	RNTA	丸	SCM435	焼入硬度 35〜40HRC
RATD	RNTD	ダイヤ
TRATA	TRNTA	丸	SCM415	浸炭焼入硬度 55HRC〜(深度0.7〜0.8)
TRATD	TRNTD	ダイヤ

規格表

型式

−

Type

先端形状

RNTA

−

P15.0

−

B15

−

A60

■ツバ付タイプ

型式					P 指定 0.1mm単位	B 指定 1mm単位	A 選択	E (A形状) 1mm単位	L₁	ℓ₁	d	適用止めねじ	H	R₁	W
Type		先端形状	D_h7		P 指定 0.1mm単位	B 指定 1mm単位	A 選択	E (A形状) 1mm単位	L₁	ℓ₁	d	適用止めねじ	H	R₁	W
焼入 (丸) RATA (ダイヤ) RATD	浸炭 (丸) TRATA (ダイヤ) TRATD	A B	6	0 － 0.015	3.0〜8.0	5〜30 (B≦P×4)	30 60 90 120	3〜10	8	8	4	M5	9	1	1〜2
			8	0 － 0.015	3.0〜10.0				8	8	5	M5	11	1.5	1〜2
			10	0 － 0.015	4.5〜12.0				10	8	7	M6	13	2	1〜3
			10T	0 － 0.015	4.5〜12.0				5	8	7	M6	13	2	1〜3
			12	0 － 0.018	9.0〜14.0				12	10	9	M8	15	3	4
			16	0 － 0.018	13.0〜18.0				12	10	13	M8	19	3	5

[ ! ]W寸法　D6・8・10・10T：P＜5.0の時W＝1　D10・10T：P＜5.0の時W＝1・5.0≦P≦7.0の時W＝2・P＞7.0の時W＝3　

■ツバなしタイプ

型式					P 指定 0.1mm単位	B 指定 1mm単位	A 選択	E (A形状) 1mm単位	L₁	ℓ₁	d	適用止めねじ	R₁	W
Type		先端形状	D_h7		P 指定 0.1mm単位	B 指定 1mm単位	A 選択	E (A形状) 1mm単位	L₁	ℓ₁	d	適用止めねじ	R₁	W
焼入 (丸) RNTA (ダイヤ) RNTD	浸炭 (丸) TRNTA (ダイヤ) TRNTD	A B	6	0 － 0.015	9.0〜12.0	[ ! ]5〜30 (B≦P×3)	30 60 90 120	3〜10	8	8	4	M5	3	3
			8	0 － 0.015	11.0〜16.0	[ ! ]5〜30 (B≦P×3)			8	8	5	M5	3	3.5
			10	0 － 0.015	13.0〜20.0	[ ! ]5〜30 (B≦P×4)			10	8	7	M6	3	4
			10T	0 － 0.015	13.0〜20.0				5	8	7	M6	5	5
			12	0 － 0.018	15.0〜25.0				12	10	9	M8	5	6
			16	0 － 0.018	19.0〜32.0				12	10	13	M8	6	8
			20	0 － 0.021	23.0〜35.0				12	10	17	M8	6	9

追加工

追加工
コード

追加工内容

適用条件

指定例

\/1Code

摩耗溝追加工

B寸部に4カ所溝を掘ります。溝の減り具合を
見る事で摩耗管理がしやすくなります。
溝深さ：0.2mm（±0.05mm）
溝形状：V溝（90°）

[ ! ]焼入・浸炭焼入品かつ丸形状のみ適用
[ ! ]B≧4のとき適用
[ ! ]溝はR値+1mmの箇所から始まります。

[ ! ]ツバ付きの場合、B寸部の2/3程度の長さの溝となります。（ツバの根本側には溝がつきません。）

RATAA10-P11.3-B10-A60-E5-MK

300

廻り止め位置変更

ツバ付

ツバなし

規格位置を0°とし90°移動した位置に廻り
止め一面加工を行います。

[ ! ]ダイヤ形状のみ適用
[ ! ]ツバ付のみH-P≧2

RNTDB10-P13.8-B10-A60-KC

200

廻り止め加工

ツバ付
[ ! ]H-P≧2

ツバなし

一面加工を行います。

[ ! ]丸形状のみ適用
[ ! ]KDとSCは併用不可

TRNTAA10-P13.8-B10-A60-E3-KD

200

スパナ掛加工

スパナ掛を追加工します。
指定方法：SC

H	9	11	13	15	19
H₁	7	8	11	13	17

[ ! ]ツバ付丸形状のみ適用

TRATAB10-P8.3-B10-A60-SC

500

型番リスト

表示件数

型番

RATAA6-P[3-8/0.1]-B[5-30/1]-A[30,60,90,120]-E[3-10/1]

RATAA8-P[3-10/0.1]-B[5-30/1]-A[30,60,90,120]-E[3-10/1]

RATAA10-P[4.5-12/0.1]-B[5-30/1]-A[30,60,90,120]-E[3-10/1]

RATAA10T-P[4.5-12/0.1]-B[5-30/1]-A[30,60,90,120]-E[3-10/1]

RATAA12-P[9-14/0.1]-B[5-30/1]-A[30,60,90,120]-E[3-10/1]

RATAA16-P[13-18/0.1]-B[5-30/1]-A[30,60,90,120]-E[3-10/1]

RATAB6-P[3-8/0.1]-B[5-30/1]-A[30,60,90,120]

RATAB8-P[3-10/0.1]-B[5-30/1]-A[30,60,90,120]

RATAB10-P[4.5-12/0.1]-B[5-30/1]-A[30,60,90,120]

RATAB10T-P[4.5-12/0.1]-B[5-30/1]-A[30,60,90,120]

RATAB12-P[9-14/0.1]-B[5-30/1]-A[30,60,90,120]

RATAB16-P[13-18/0.1]-B[5-30/1]-A[30,60,90,120]

RATDA6-P[3-8/0.1]-B[5-30/1]-A[30,60,90,120]-E[3-10/1]

RATDA8-P[3-10/0.1]-B[5-30/1]-A[30,60,90,120]-E[3-10/1]

RATDA10-P[4.5-12/0.1]-B[5-30/1]-A[30,60,90,120]-E[3-10/1]

RATDA10T-P[4.5-12/0.1]-B[5-30/1]-A[30,60,90,120]-E[3-10/1]

RATDA12-P[9-14/0.1]-B[5-30/1]-A[30,60,90,120]-E[3-10/1]

RATDA16-P[13-18/0.1]-B[5-30/1]-A[30,60,90,120]-E[3-10/1]

RATDB6-P[3-8/0.1]-B[5-30/1]-A[30,60,90,120]

RATDB8-P[3-10/0.1]-B[5-30/1]-A[30,60,90,120]

RATDB10-P[4.5-12/0.1]-B[5-30/1]-A[30,60,90,120]

RATDB10T-P[4.5-12/0.1]-B[5-30/1]-A[30,60,90,120]

RATDB12-P[9-14/0.1]-B[5-30/1]-A[30,60,90,120]

RATDB16-P[13-18/0.1]-B[5-30/1]-A[30,60,90,120]

RNTAA6-P[9-12/0.1]-B[5-30/1]-A[30,60,90,120]-E[3-10/1]

RNTAA8-P[11-16/0.1]-B[5-30/1]-A[30,60,90,120]-E[3-10/1]

RNTAA10-P[13-20/0.1]-B[5-30/1]-A[30,60,90,120]-E[3-10/1]

RNTAA10T-P[13-20/0.1]-B[5-30/1]-A[30,60,90,120]-E[3-10/1]

RNTAA12-P[15-25/0.1]-B[5-30/1]-A[30,60,90,120]-E[3-10/1]

RNTAA16-P[19-32/0.1]-B[5-30/1]-A[30,60,90,120]-E[3-10/1]

RNTAA20-P[23-35/0.1]-B[5-30/1]-A[30,60,90,120]-E[3-10/1]

RNTAB6-P[9-12/0.1]-B[5-30/1]-A[30,60,90,120]

RNTAB8-P[11-16/0.1]-B[5-30/1]-A[30,60,90,120]

RNTAB10-P[13-20/0.1]-B[5-30/1]-A[30,60,90,120]

RNTAB10T-P[13-20/0.1]-B[5-30/1]-A[30,60,90,120]

RNTAB12-P[15-25/0.1]-B[5-30/1]-A[30,60,90,120]

RNTAB16-P[19-32/0.1]-B[5-30/1]-A[30,60,90,120]

RNTAB20-P[23-35/0.1]-B[5-30/1]-A[30,60,90,120]

RNTDA6-P[9-12/0.1]-B[5-30/1]-A[30,60,90,120]-E[3-10/1]

RNTDA8-P[11-16/0.1]-B[5-30/1]-A[30,60,90,120]-E[3-10/1]

RNTDA10-P[13-20/0.1]-B[5-30/1]-A[30,60,90,120]-E[3-10/1]

RNTDA10T-P[13-20/0.1]-B[5-30/1]-A[30,60,90,120]-E[3-10/1]

RNTDA12-P[15-25/0.1]-B[5-30/1]-A[30,60,90,120]-E[3-10/1]

RNTDA16-P[19-32/0.1]-B[5-30/1]-A[30,60,90,120]-E[3-10/1]

RNTDA20-P[23-35/0.1]-B[5-30/1]-A[30,60,90,120]-E[3-10/1]

RNTDB6-P[9-12/0.1]-B[5-30/1]-A[30,60,90,120]

RNTDB8-P[11-16/0.1]-B[5-30/1]-A[30,60,90,120]

RNTDB10-P[13-20/0.1]-B[5-30/1]-A[30,60,90,120]

RNTDB10T-P[13-20/0.1]-B[5-30/1]-A[30,60,90,120]

RNTDB12-P[15-25/0.1]-B[5-30/1]-A[30,60,90,120]

RNTDB16-P[19-32/0.1]-B[5-30/1]-A[30,60,90,120]

RNTDB20-P[23-35/0.1]-B[5-30/1]-A[30,60,90,120]

TRATAA6-P[3-8/0.1]-B[5-30/1]-A[30,60,90,120]-E[3-10/1]

TRATAA8-P[3-10/0.1]-B[5-30/1]-A[30,60,90,120]-E[3-10/1]

TRATAA10-P[4.5-12/0.1]-B[5-30/1]-A[30,60,90,120]-E[3-10/1]

TRATAA10T-P[4.5-12/0.1]-B[5-30/1]-A[30,60,90,120]-E[3-10/1]

TRATAA12-P[9-14/0.1]-B[5-30/1]-A[30,60,90,120]-E[3-10/1]

TRATAA16-P[13-18/0.1]-B[5-30/1]-A[30,60,90,120]-E[3-10/1]

TRATAB6-P[3-8/0.1]-B[5-30/1]-A[30,60,90,120]

TRATAB8-P[3-10/0.1]-B[5-30/1]-A[30,60,90,120]

基本形状

導入側先端形状

導入側先端タイプ

取付側形状

材質

取付側外径 D

(φ)

熱処理

導入側外径 P

(φ)

(°)
