ミスミ

治具用位置決めピン　並級　ぼかしＲ付タイプ　おねじ

カタログ |P.1-1829

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

治具用位置決めピン　並級ツバ付タイプ　おねじタイプ

4.4

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

治具用位置決めピン　並級ツバ付タイプ　先端形状選択おねじタイプ

4.3

通常出荷日：2 日目～

エッジ部にR加工をすることにより、ワークの抜差しがスムーズにできます。

詳細情報を確認する

規格・仕様：

大口分納

環境対応
RoHS対応（10物質）
特性・用途
該当なし
取付側形状
おねじ
同軸度
並級 φ0.03
導入側公差
並級 0/-0.05
表面処理
なし
材質証明書
対象

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が104型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

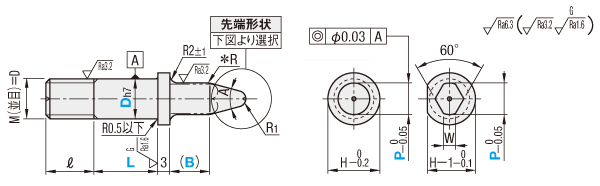

■ツバ付タイプ

(丸)

(ダイヤ)

＊A30=R10、A60・90・120=R3
ただし、先端B形状でA90・120の場合、エッジ部の除去のみとなります。

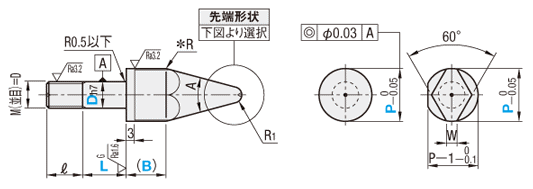

■ツバなしタイプ

(丸)

(ダイヤ)

＊A30・60=R10、A90・120=R3

先端形状選択　[ ! ]センター穴が残ります。
A形状	B形状
テーパ	テーパR
[ ! ]P-2Etan(A/2)≧0.73	[ ! ]e=P/2÷tan(A/2)+R-{R÷sin(A/2)}
参考： sin15°≒0.259　sin30°=0.5　sin45°≒0.707　sin60°≒0.866 tan15°≒0.267　tan30°≒0.577　tan45°=1　tan60°≒1.732

[ ! ]指示無き寸法公差はJIS B 0405 m級に準じる。ただし、おねじ長さ、角度寸法公差は除く。

Type			[ M ]材質	[ H ]硬度
ツバ付	ツバなし	形状
RANA	RNNA	丸	SCM435	焼入硬度 35〜40HRC
RAND	RNND	ダイヤ
TRANA	TRNNA	丸	SCM415	浸炭焼入硬度 55HRC〜(深度0.7〜0.8) ねじ部防浸処理
TRAND	TRNND	ダイヤ

規格表

型式

−

Type

先端形状

RANA

−

P8.8

−

B10

−

L10

−

A30

−

■ツバ付タイプ

型式					P 指定 0.1mm単位	B 指定 1mm単位	L 選択					A 選択	E (A形状) 1mm単位	ℓ	H	R₁	W
Type		先端形状	D_h7		P 指定 0.1mm単位	B 指定 1mm単位	L 選択					A 選択	E (A形状) 1mm単位	ℓ	H	R₁	W
焼入 (丸) RANA (ダイヤ) RAND	浸炭 (丸) TRANA (ダイヤ) TRAND	A B	6	0 － 0.015	3.0〜8.0	5〜30 (B≦P×4)	5	8	10			30 60 90 120	3〜10	6	9	1	1〜2
			8	0 － 0.015	3.0〜10.0		5	8	10	12	15			10	11	1.5	1〜2
			10	0 － 0.015	4.5〜12.0		(5)	(8)	10	12	15			12	13	2	1〜3
			10T	0 － 0.015	4.5〜12.0		(5)	(8)	10	12	15			18	13	2	1〜3
			12	0 － 0.018	9.0〜14.0		(8)	10	12	15	18			15	15	3	4
			16	0 － 0.018	13.0〜18.0		(10)	12	15	18	20			18	19	3	5

[ ! ]W寸法　D6・8・10・10T：P＜5.0の時W＝1　D10・10T：P＜5.0の時W＝1・5.0≦P≦7.0の時W＝2・P＞7.0の時W＝3
[ NG ]（　）のL寸サイズはダイヤ形状適用不可

＊おねじタイプの締付トルク（参考値）は、技術データ>> こちらの締付トルクの強度区分（10.9）になります。ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

■ツバなしタイプ

型式					P 指定 0.1mm単位	B 指定 1mm単位	L 選択					A 選択	E (A形状) 1mm単位	ℓ	R₁	W
Type		先端形状	D_h7		P 指定 0.1mm単位	B 指定 1mm単位	L 選択					A 選択	E (A形状) 1mm単位	ℓ	R₁	W
焼入 (丸) RNNA (ダイヤ) RNND	浸炭 (丸) TRNNA (ダイヤ) TRNND	A B	6	0 － 0.015	9.0〜12.0	[ ! ]5〜30 (B≦P×3)	5	8	10			30 60 90 120	3〜10	6	3	3
			8	0 － 0.015	11.0〜16.0	[ ! ]5〜30 (B≦P×3)	5	8	10	12	15			10	3	3.5
			10	0 － 0.015	13.0〜20.0	[ ! ]5〜30 (B≦P×4)	(5)	(8)	10	12	15			12	3	4
			10T	0 － 0.015	13.0〜20.0		(5)	(8)	10	12	15			18	5	5
			12	0 － 0.018	15.0〜25.0		(8)	10	12	15	18			15	5	6
			16	0 － 0.018	19.0〜32.0		(10)	12	15	18	20			18	6	8
			20	0 － 0.021	23.0〜35.0		12	15	18	20				22	6	9

[ NG ]（　）のL寸サイズはダイヤ形状適用不可

追加工

追加工
コード

追加工内容

適用条件

指定例

\/1Code

摩耗溝追加工

B寸部に4カ所溝を掘ります。溝の減り具合を
見る事で摩耗管理がしやすくなります。
溝深さ：0.2mm（±0.05mm）
溝形状：V溝（90°）

[ ! ]焼入・浸炭焼入品かつ丸形状のみ適用
[ ! ]B≧4のとき適用

[ ! ]RTCと併用した場合、溝はR値+1mmの
箇所から始まります。

[ ! ]ツバ付きの場合、B寸部の2/3程度の長さの溝となります。
（ツバの根本側には溝がつきません。）

RANAA10-P11.3-B10-L10-A60-E5-MK

300

廻り止め位置変更

ツバ付

ツバなし

規格位置を0°とし90°移動した位置に廻り
止め一面加工を行います。

[ ! ]ダイヤ形状のみ適用
[ ! ]ツバ付のみH-P≧2

RNNDB10-P13.8-B10-L10-A60-KC

200

廻り止め加工

ツバ付
[ ! ]H-P≧2

ツバなし

一面加工を行います。

[ ! ]丸形状のみ適用
[ ! ]KDとSCは併用不可

TRNNAA10-P13.8-B10-L10-A60-E3-KD

200

スパナ掛加工

スパナ掛を追加工します。
指定方法：SC

H	9	11	13	15	19
H₁	7	8	11	13	17

[ ! ]ツバ付丸形状のみ適用

TRANAB10-P8.3-B10-L10-A60-SC

500

ねじ径変更

ねじ径を変更します。
指定方法：MC8

[ ! ]D/3≦M＜D、Mmin3
[ ! ]おねじタイプのみ適用

RNNDB10-P13.8-B10-L10-A60-MC8

200

NNC

ねじ元ニゲ加工

ねじ元にニゲを加工します。

[ NG ]止めねじタイプは適用不可
[ NG ]折損防止の為ディコート^®処理適用不可

RNNDB10-P13.8-B10-L10-A60-NNC

100

型番リスト

表示件数

型番

RANAA6-P[3-8/0.1]-B[5-30/1]-L[5,8,10]-A[30,60,90,120]-E[3-10/1]

RANAA8-P[3-10/0.1]-B[5-30/1]-L[5,8,10,12,15]-A[30,60,90,120]-E[3-10/1]

RANAA10-P[4.5-12/0.1]-B[5-30/1]-L[5,8,10,12,15]-A[30,60,90,120]-E[3-10/1]

RANAA10T-P[4.5-12/0.1]-B[5-30/1]-L[5,8,10,12,15]-A[30,60,90,120]-E[3-10/1]

RANAA12-P[9-14/0.1]-B[5-30/1]-L[8,10,12,15,18]-A[30,60,90,120]-E[3-10/1]

RANAA16-P[13-18/0.1]-B[5-30/1]-L[10,12,15,18,20]-A[30,60,90,120]-E[3-10/1]

RANAB6-P[3-8/0.1]-B[5-30/1]-L[5,8,10]-A[30,60,90,120]

RANAB8-P[3-10/0.1]-B[5-30/1]-L[5,8,10,12,15]-A[30,60,90,120]

RANAB10-P[4.5-12/0.1]-B[5-30/1]-L[5,8,10,12,15]-A[30,60,90,120]

RANAB10T-P[4.5-12/0.1]-B[5-30/1]-L[5,8,10,12,15]-A[30,60,90,120]

RANAB12-P[9-14/0.1]-B[5-30/1]-L[8,10,12,15,18]-A[30,60,90,120]

RANAB16-P[13-18/0.1]-B[5-30/1]-L[10,12,15,18,20]-A[30,60,90,120]

RANDA6-P[3-8/0.1]-B[5-30/1]-L[5,8,10]-A[30,60,90,120]-E[3-10/1]

RANDA8-P[3-10/0.1]-B[5-30/1]-L[5,8,10,12,15]-A[30,60,90,120]-E[3-10/1]

RANDA10-P[4.5-12/0.1]-B[5-30/1]-L[10,12,15]-A[30,60,90,120]-E[3-10/1]

RANDA10T-P[4.5-12/0.1]-B[5-30/1]-L[10,12,15]-A[30,60,90,120]-E[3-10/1]

RANDA12-P[9-14/0.1]-B[5-30/1]-L[10,12,15,18]-A[30,60,90,120]-E[3-10/1]

RANDA16-P[13-18/0.1]-B[5-30/1]-L[12,15,18,20]-A[30,60,90,120]-E[3-10/1]

RANDB6-P[3-8/0.1]-B[5-30/1]-L[5,8,10]-A[30,60,90,120]

RANDB8-P[3-10/0.1]-B[5-30/1]-L[5,8,10,12,15]-A[30,60,90,120]

RANDB10-P[4.5-12/0.1]-B[5-30/1]-L[10,12,15]-A[30,60,90,120]

RANDB10T-P[4.5-12/0.1]-B[5-30/1]-L[10,12,15]-A[30,60,90,120]

RANDB12-P[9-14/0.1]-B[5-30/1]-L[10,12,15,18]-A[30,60,90,120]

RANDB16-P[13-18/0.1]-B[5-30/1]-L[12,15,18,20]-A[30,60,90,120]

RNNAA6-P[9-12/0.1]-B[5-30/1]-L[5,8,10]-A[30,60,90,120]-E[3-10/1]

RNNAA8-P[11-16/0.1]-B[5-30/1]-L[5,8,10,12,15]-A[30,60,90,120]-E[3-10/1]

RNNAA10-P[13-20/0.1]-B[5-30/1]-L[5,8,10,12,15]-A[30,60,90,120]-E[3-10/1]

RNNAA10T-P[13-20/0.1]-B[5-30/1]-L[5,8,10,12,15]-A[30,60,90,120]-E[3-10/1]

RNNAA12-P[15-25/0.1]-B[5-30/1]-L[8,10,12,15,18]-A[30,60,90,120]-E[3-10/1]

RNNAA16-P[19-32/0.1]-B[5-30/1]-L[10,12,15,18,20]-A[30,60,90,120]-E[3-10/1]

RNNAA20-P[23-35/0.1]-B[5-30/1]-L[12,15,18,20]-A[30,60,90,120]-E[3-10/1]

RNNAB6-P[9-12/0.1]-B[5-30/1]-L[5,8,10]-A[30,60,90,120]

RNNAB8-P[11-16/0.1]-B[5-30/1]-L[5,8,10,12,15]-A[30,60,90,120]

RNNAB10-P[13-20/0.1]-B[5-30/1]-L[5,8,10,12,15]-A[30,60,90,120]

RNNAB10T-P[13-20/0.1]-B[5-30/1]-L[5,8,10,12,15]-A[30,60,90,120]

RNNAB12-P[15-25/0.1]-B[5-30/1]-L[8,10,12,15,18]-A[30,60,90,120]

RNNAB16-P[19-32/0.1]-B[5-30/1]-L[10,12,15,18,20]-A[30,60,90,120]

RNNAB20-P[23-35/0.1]-B[5-30/1]-L[12,15,18,20]-A[30,60,90,120]

RNNDA6-P[9-12/0.1]-B[5-30/1]-L[5,8,10]-A[30,60,90,120]-E[3-10/1]

RNNDA8-P[11-16/0.1]-B[5-30/1]-L[5,8,10,12,15]-A[30,60,90,120]-E[3-10/1]

RNNDA10-P[13-20/0.1]-B[5-30/1]-L[10,12,15]-A[30,60,90,120]-E[3-10/1]

RNNDA10T-P[13-20/0.1]-B[5-30/1]-L[10,12,15]-A[30,60,90,120]-E[3-10/1]

RNNDA12-P[15-25/0.1]-B[5-30/1]-L[10,12,15,18]-A[30,60,90,120]-E[3-10/1]

RNNDA16-P[19-32/0.1]-B[5-30/1]-L[12,15,18,20]-A[30,60,90,120]-E[3-10/1]

RNNDA20-P[23-35/0.1]-B[5-30/1]-L[12,15,18,20]-A[30,60,90,120]-E[3-10/1]

RNNDB6-P[9-12/0.1]-B[5-30/1]-L[5,8,10]-A[30,60,90,120]

RNNDB8-P[11-16/0.1]-B[5-30/1]-L[5,8,10,12,15]-A[30,60,90,120]

RNNDB10-P[13-20/0.1]-B[5-30/1]-L[10,12,15]-A[30,60,90,120]

RNNDB10T-P[13-20/0.1]-B[5-30/1]-L[10,12,15]-A[30,60,90,120]

RNNDB12-P[15-25/0.1]-B[5-30/1]-L[10,12,15,18]-A[30,60,90,120]

RNNDB16-P[19-32/0.1]-B[5-30/1]-L[12,15,18,20]-A[30,60,90,120]

RNNDB20-P[23-35/0.1]-B[5-30/1]-L[12,15,18,20]-A[30,60,90,120]

TRANAA6-P[3-8/0.1]-B[5-30/1]-L[5,8,10]-A[30,60,90,120]-E[3-10/1]

TRANAA8-P[3-10/0.1]-B[5-30/1]-L[5,8,10,12,15]-A[30,60,90,120]-E[3-10/1]

TRANAA10-P[4.5-12/0.1]-B[5-30/1]-L[5,8,10,12,15]-A[30,60,90,120]-E[3-10/1]

TRANAA10T-P[4.5-12/0.1]-B[5-30/1]-L[5,8,10,12,15]-A[30,60,90,120]-E[3-10/1]

TRANAA12-P[9-14/0.1]-B[5-30/1]-L[8,10,12,15,18]-A[30,60,90,120]-E[3-10/1]

TRANAA16-P[13-18/0.1]-B[5-30/1]-L[10,12,15,18,20]-A[30,60,90,120]-E[3-10/1]

TRANAB6-P[3-8/0.1]-B[5-30/1]-L[5,8,10]-A[30,60,90,120]

TRANAB8-P[3-10/0.1]-B[5-30/1]-L[5,8,10,12,15]-A[30,60,90,120]
